Projekt domu Pod dębem

Name: Pod dębem
Brand: MG Projekt
SKU: pod-debem
Price: 6390.00 PLN
Availability: InStock

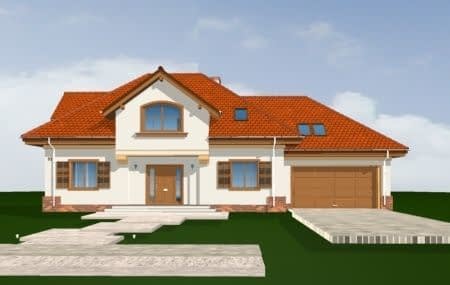

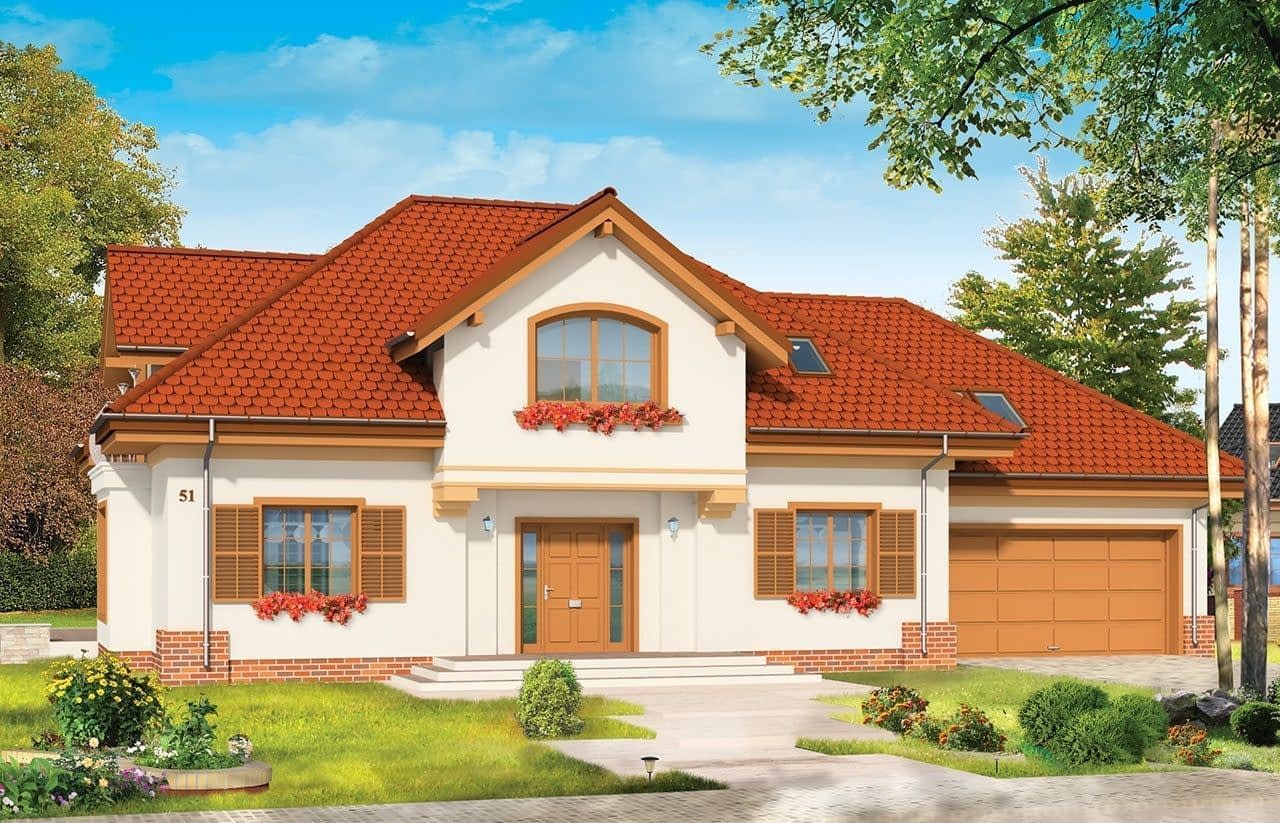

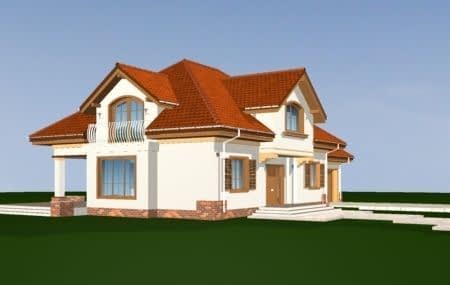

Projekt domu Pod dębem – wizualizacja od frontu

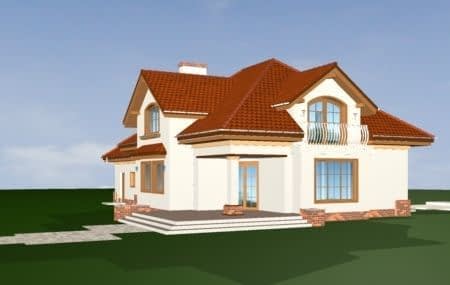

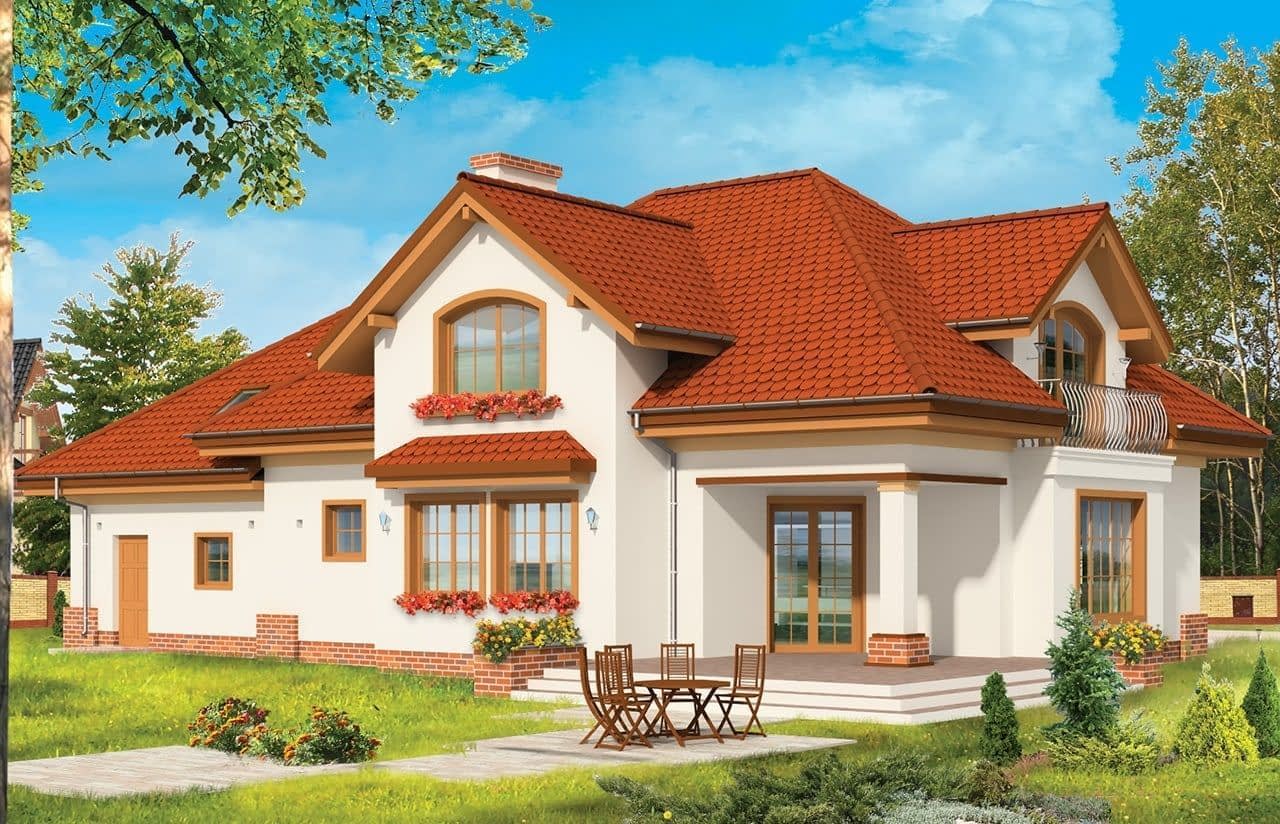

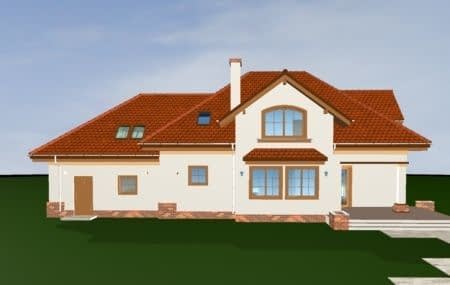

Projekt domu Pod dębem – wizualizacja od strony ogrodu

Projekt domu Pod dębem – wizualizacja 3D rzutu parteru

Projekt domu Pod dębem – wizualizacja 3D rzutu poddasza

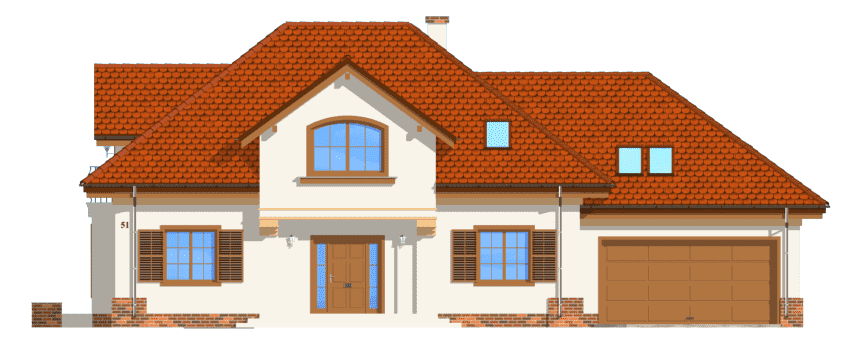

Projekt domu Pod dębem – elewacja frontowa

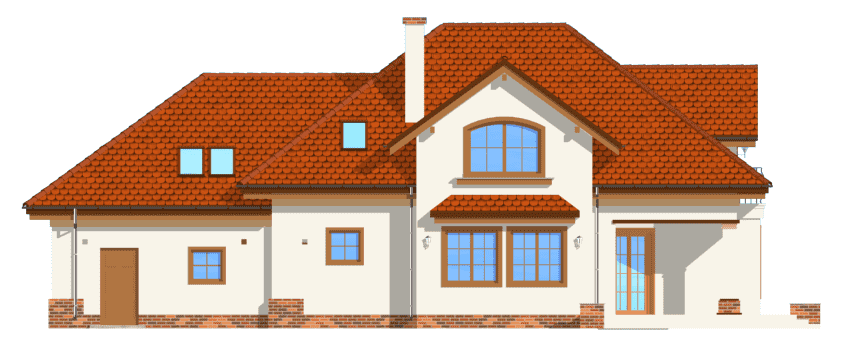

Projekt domu Pod dębem – elewacja ogrodowa

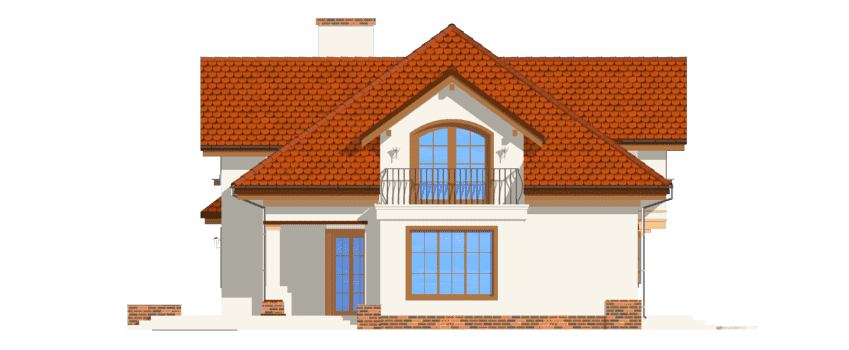

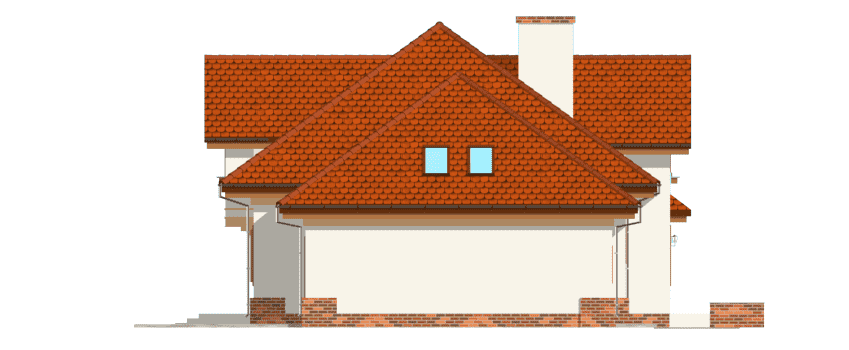

Projekt domu Pod dębem – elewacja boczna lewa

Projekt domu Pod dębem – elewacja boczna prawa

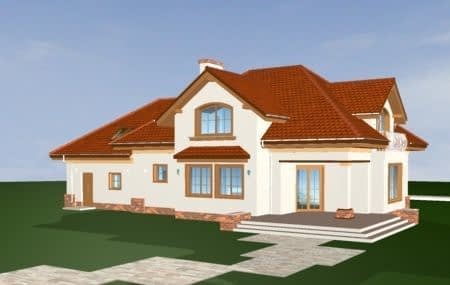

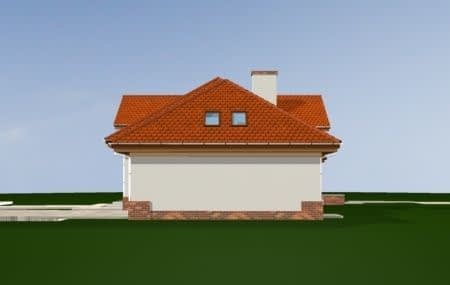

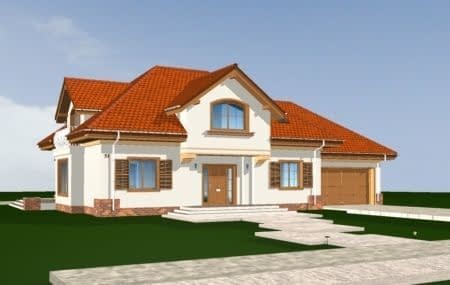

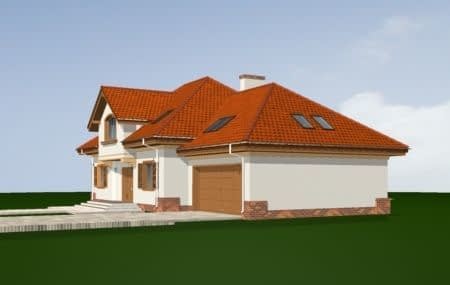

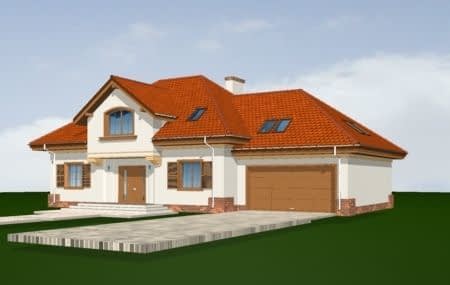

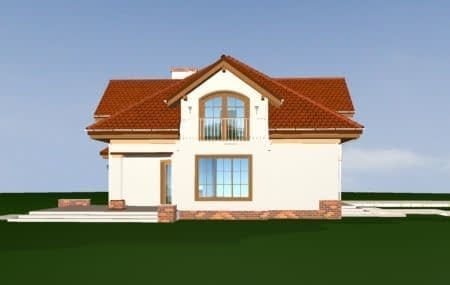

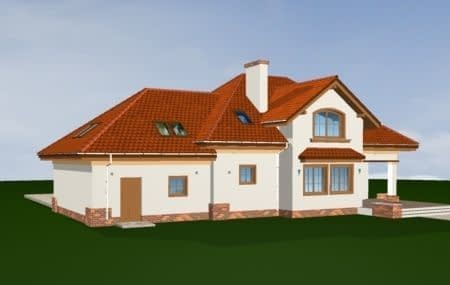

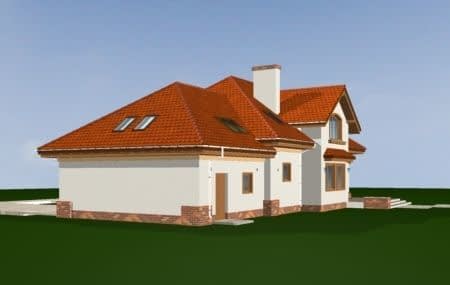

Projekt domu Pod dębem – widok bryły domu 1

Projekt domu Pod dębem – widok bryły domu 2

Projekt domu Pod dębem – widok bryły domu 3

Projekt domu Pod dębem – widok bryły domu 4

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

6 390 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa199.79 m²
KondygnacjeParterowy, z poddaszem
GarażDwustanowiskowy
DachCzterospadowy
Kąty nach. dachu36°, 38°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Pod dębem to projekt obszernej willi z poddaszem użytkowym o powierzchni 199,79 m², z garażem dwustanowiskowym, dla rodziny 4–5-osobowej. Czterospadowy dach z dużymi lukarnami na każdej elewacji sprawia, że dom wygląda atrakcyjnie z każdej strony.

Tradycja bez kolumn

Wykusze, balkon i podcień ogrodowy urozmaicają bryłę. Front spodoba się osobom, które cenią tradycyjną architekturę, ale nie chcą kolumn przy wejściu.

Wnętrze

Na parterze hol, salon z kominkiem, jadalnia i kuchnia tworzą wspólną przestrzeń; jest też dodatkowy pokój. Na poddaszu zaplanowano cztery pokoje, a nad garażem (41,3 m²) strych do dowolnego wykorzystania.

wymiary budynku: 20,20 × 11,88 m
minimalna działka: 27,20 × 19,88 m
dach czterospadowy 36° i 38°, wysokość 8,24 m
kubatura: 984 m³

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 367 tys. zł, roboty wykończeniowe ok. 345 tys. zł, instalacje ok. 103 tys. zł, a realizacja domu pod klucz ok. 712 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Szukasz przestronnej willi z lukarnami? Zamów projekt domu Pod dębem na wbudowie.pl – także w odbiciu lustrzanym.

Konstrukcja

Fundamenty: ławy betonowe, ściany z bloczków

Ściany zewnętrzne: ściany dwuwarstwowe z porothermu

Strop: Teriva

Elewacje: tynk cienkowarstwowy

Pokrycie dachu: dachówka

Rzuty

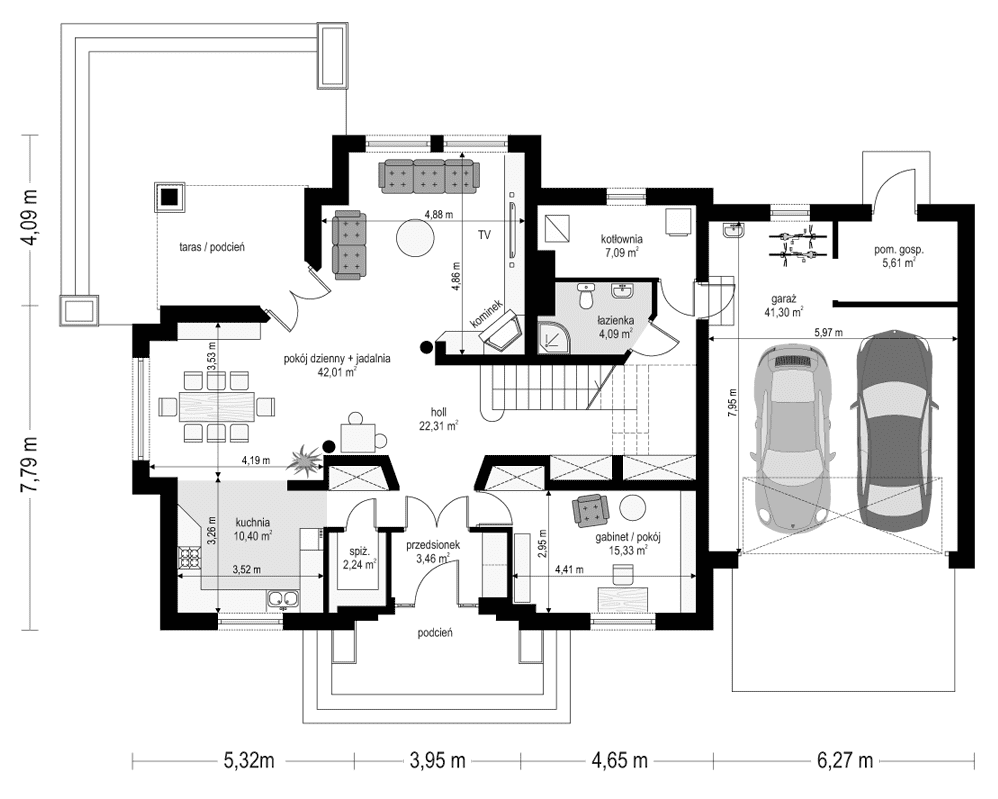

Parter

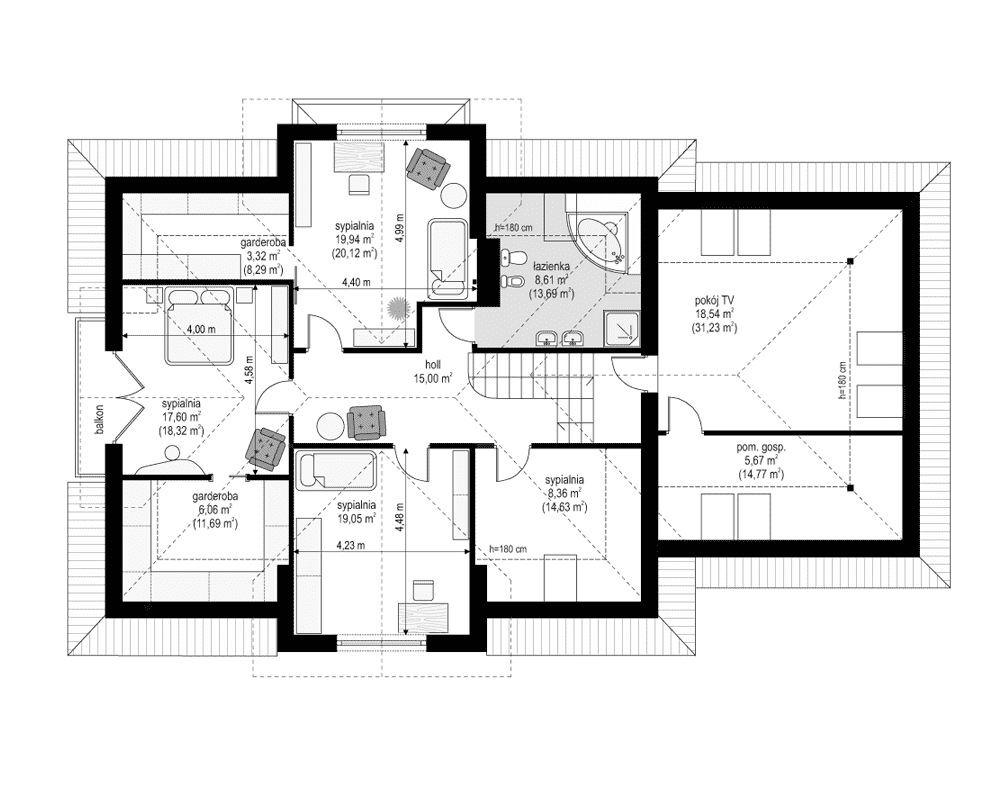

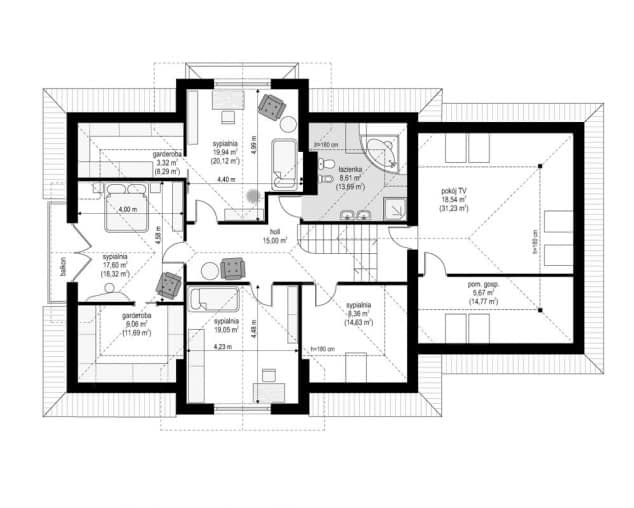

Poddasze

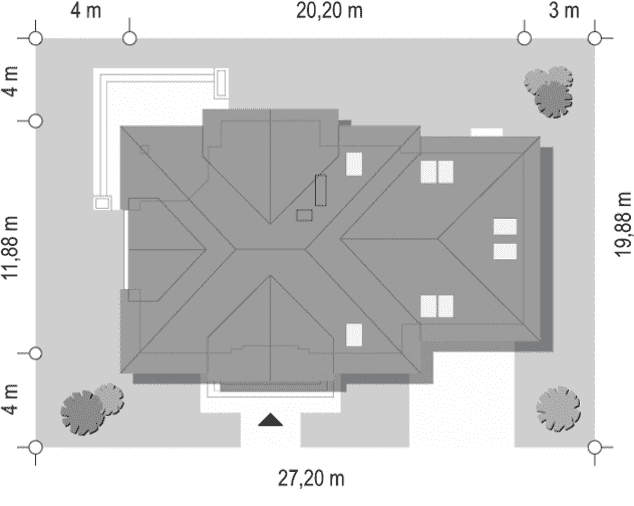

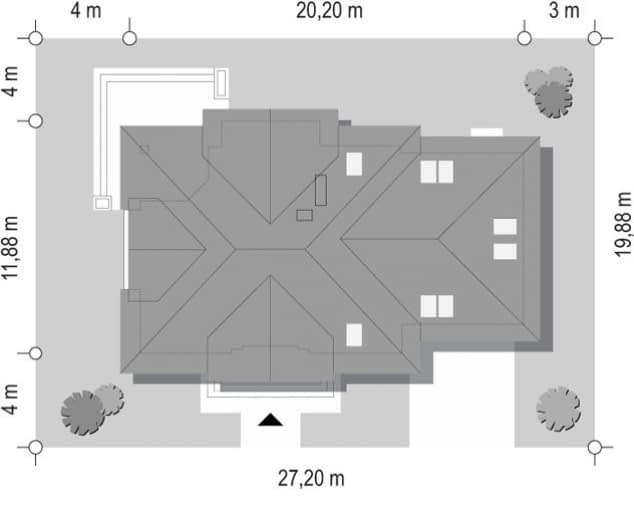

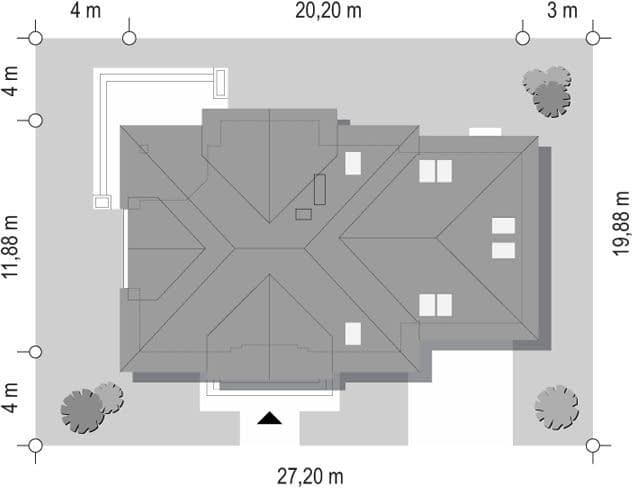

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa199.79 m²
Powierzchnia netto209.12 m²
Powierzchnia zabudowy194.22 m²
KominekTak
Liczba łazienek2
Liczba pokoi7
Powierzchnia dachu357.5 m²
Kubatura984 m³
Długość domu11.88 m
Szerokość domu20.2 m
Wysokość domu8.24 m
Poddaszeużytkowe
Energia pierwotna69.9 kWh/m²/rok
Energia końcowa48 kWh/m²/rok
Minimalne wymiary działki19.88 x 27.2m
GarażDwustanowiskowy
Rodzaj dachuCzterospadowy
Kąty nach. dachu36°, 38°

Instalacja grzewcza

EUco28 kwH/m²/rok

Koszty budowy

Stan surowy256518 zł
Stan surowy zamknięty367423 zł
Koszt wykończenia344938 zł
Koszt instalacji102587 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
