podsarnie z antresolą dw

4 790 zł

Projekt domu podsarnie z antresolą dw

Autor projektu:dom-projekt
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 390 zł4 790 zł

Promocja ważna do

22-08-2022

Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa192.49 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu42°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Dom z bali. Na parterze duży salon z kuchnią, kominkiem oraz wyjściem na taras. Spiżarka, dwa pokoje, łazienka, korytarz, pomieszczenie gospodarcze, wiatrołap. Na poddaszu trzy pokoje, garderoba, łazienka, komunikacja. Antresola nad salonem.

Rzuty

Parter

  • 1.1 - wiatrołap8.53 m²
  • 1.2 - korytarz14.68 m²
  • 1.3 - pom.gosp.7.01 m²
  • 1.4 - pokój do pracy13.72 m²
  • 1.5 - łazienka13.5 m²
  • 1.6 - pokój16.41 m²
  • 1.7 - salon+kuchnia51.1 m²
  • 1.8 - spiżarka5.26 m²

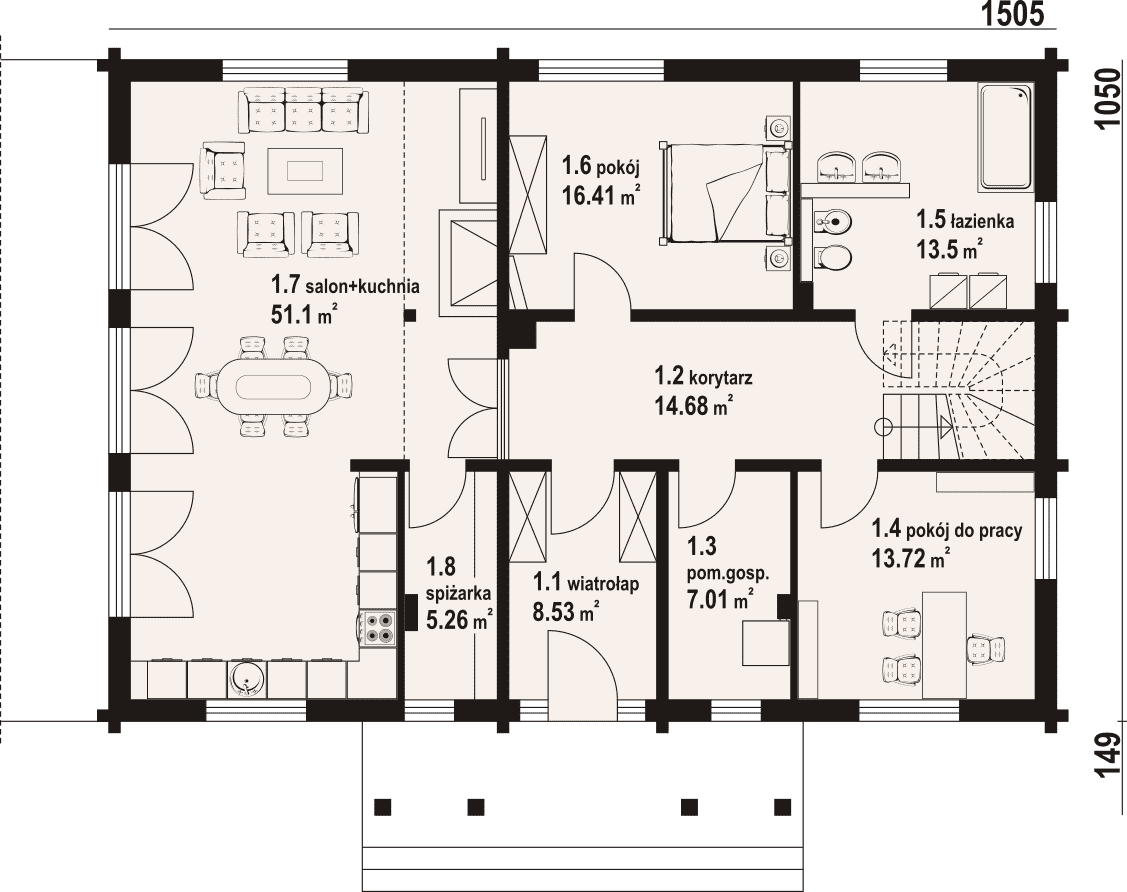

Rzut projektu podsarnie z antresolą dw - Parter

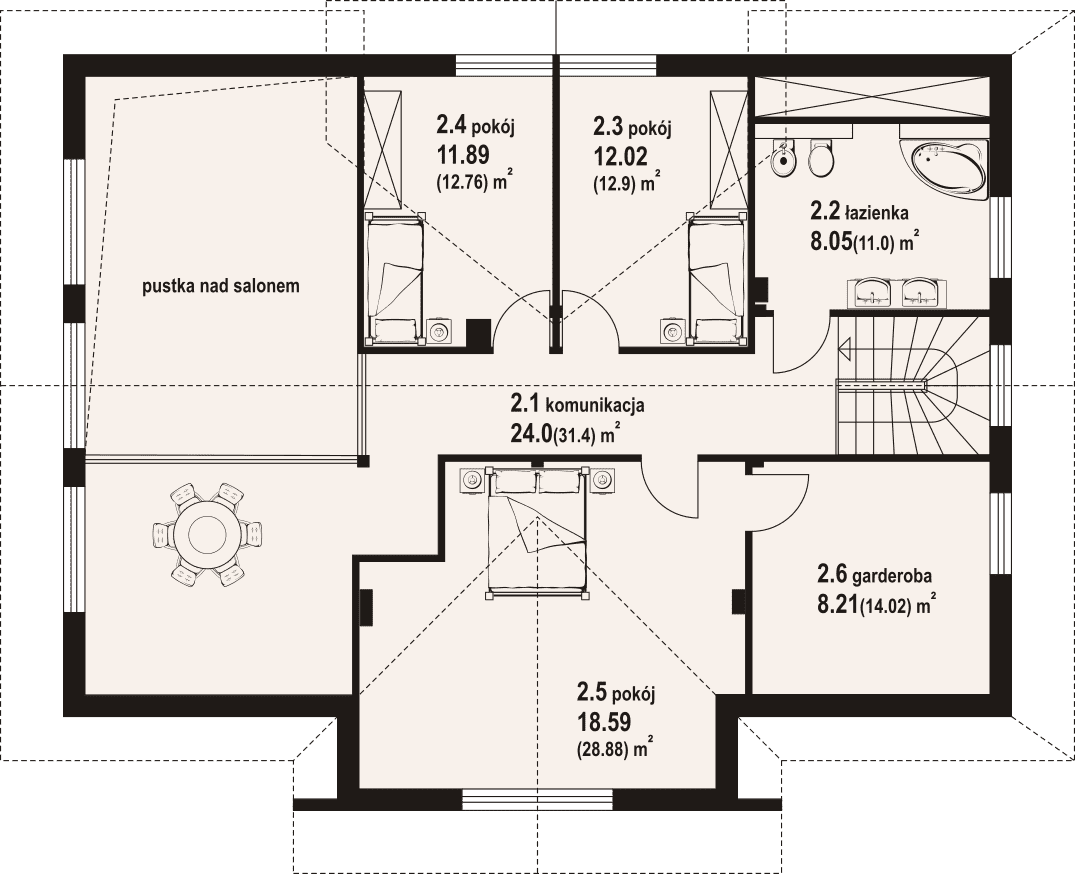

Poddasze

  • 2.1 - komunikacja24 m²
  • 2.2 - łazienka8.05 m²
  • 2.3 - pokój12.02 m²
  • 2.4 - pokój11.89 m²
  • 2.5 - pokój18.59 m²
  • 2.6 - garderoba8.21 m²
Rzut projektu podsarnie z antresolą dw - Poddasze

Sytuacja

Rzut projektu podsarnie z antresolą dw - Sytuacja

Dane techniczne

  • Powierzchnia użytkowa192.49 m²
  • Powierzchnia netto244.74 m²
  • Powierzchnia zabudowy167.49 m²
  • KominekTak
  • Liczba łazienek2
  • Liczba pokoi5
  • Powierzchnia dachu309 m²
  • Kubatura794 m³
  • Wysokość domu8.92 m
  • Energia pierwotna33.77 kWh/m²/rok
  • Minimalne wymiary działki23.05 x 19.8m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu42°

Instalacja grzewcza

  • Instalacja grzewczakomplet instalacji, pompa ciepła, instalacja solarna

Zawartość projektu

Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).

Część opisowa projektu architektoniczno-budowlanego składa się z:

  • opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń

Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

  • rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)

  • rzutu dachu

  • przekroi poprzecznych i ewentualnie podłużnych

  • elewacji

  • zestawienia stolarki okiennej i drzwiowej

Ponadto projekt gotowy obejmuje opracowania branżowe stanowiące części projektu technicznego, a mianowicie:

  • projekt konstrukcji

  • projekt instalacji wodno-kanalizacyjnej

  • projekt instalacji centralnego ogrzewania

  • projekt instalacji gazowej (jeżeli występuje)

  • projekt instalacji elektrycznej i odgromowej

Część opisowa projektu technicznego składa się z:

  • opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
  • opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
  • projektowanej charakterystyki energetycznej

Część rysunkowa projektu technicznego składa się między innymi z:

  • rzutu fundamentów
  • rzutów konstrukcyjnych poszczególnych kondygnacji
  • rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
  • rzutu więźby dachowej
  • rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
  • rzutów instalacji wod-kan
  • rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
  • rzutów instalacji elektrycznej
  • schematu tablicy TM
  • rzutu instalacji odgromowej

Do dokumentacji dołączone są kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce. Informujemy ponadto, że projekt gotowy może być wykorzystany do realizacji inwestycji po uprzednim zaadoptowaniu go do warunków i przepisów miejscowych oraz ewentualnych wymagań inwestora. Za zakres i poprawność adaptacji projektu oraz jego zgodność z obowiązującymi normami i przepisami w dniu złożenia projektu do urzędu celem otrzymania decyzji o pozwoleniu na budowę odpowiedzialność ponosi autor adaptacji. Obowiązki wynikające z tytułu sprawowania funkcji projektanta w rozumieniu ustawy Prawo Budowlane przejmuje autor adaptacji.
