Płatne Dodatki do projektów sauny sprzedawane są w formie elektronicznej na płycie czyli kosztorys inwestorski (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
5 049 zł
Zadaj pytanie- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa139.08 m²
- KondygnacjePiętrowy
- GarażDwustanowiskowy
- DachPłaski
- Odbicie lustrzaneTak
- Czas realizacji21 Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Nowoczesny piętrowy dom z płaskim dachem dedykowany na wąską działkę. Dom charakteryzuje się wysokimi walorami użytkowymi oraz wizualnymi. Dedykowany dla rodziny 2+2.
Na parterze zaprojektowano salon z miejscem na wygodną kanapę i duży stół. Salon posiada duże przeszklenia z widokiem na ogród oraz wyjście na zadaszony taras, gdzie można ustawić stół lub leżaki. W strefie dziennej zlokalizowano częściowo otwartą na salon kuchnię z wyspą oraz spiżarnią. Schody zaprojektowano tak aby można było wygodnie przedostać się na piętro tuż po wejściu do domu. Zrealizowane jako monolityczne żelbetowe lub stalowe nadadzą wnętrzu nowoczesności.
Obok kuchni, naprzeciwko schodów znajduje się łazienka z prysznicem. Wygodny, dwustanowiskowy i doświetlony garaż oraz pomieszczenie techniczne/kotłownię zaprojektowano od strony frontowej domu.
Na piętrze zaprojektowano 3 wygodne pokoje, z czego pokój gospodarzy z własną garderobą. Dwa pokoje posiadają wyjście na balkony. Dla wygody domowników zaprojektowano obszerną łazienkę z prysznicem i wanną. Wydzielono również pomieszczenie pralni z dostępem od strony korytarza.
Zwarta bryła budynku zapewnia optymalne warunki cieplne budynku oraz oszczędności na etapie budowy i późniejszej eksploatacji. Elewacja to połączenie świeżości bieli, drewna oraz szklanych balustrad.
Konstrukcja
| Fundamenty | ławy fundamentowe żelbetowe monolityczne |
| Ściany fundamentowe | bloczki betonowe |
| Ściany konstrukcyjne | pustaki gazobetonowe o grubości 24 cm |
| Ściany działowe | pustaki gazobetonowe o grubości 12 cm |
| Stropy | żelbetowe monolityczne |
| Dach | płaski żelbetowy monolityczny |
Rzuty

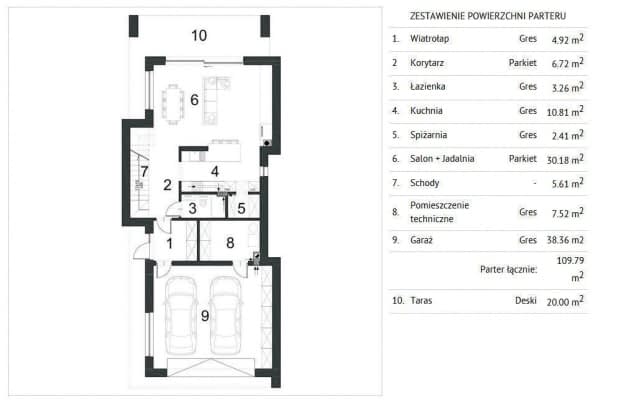

Rzut parteru

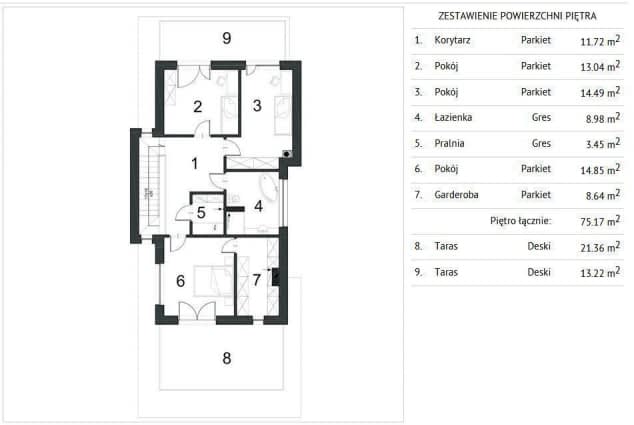

Rzut piętra

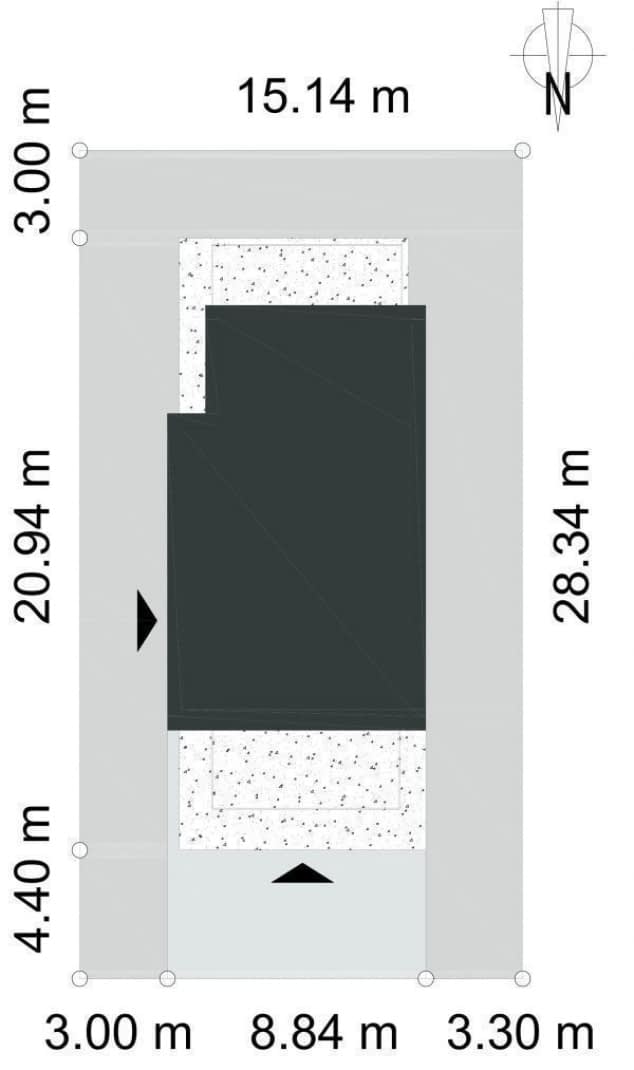

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa139.08 m²
- Powierzchnia netto184.96 m²
- Powierzchnia zabudowy139.65 m²
- KominekNie
- Liczba łazienek2
- Liczba pokoi4
- Kubatura484.2 m³
- Wysokość domu7.16 m
- PiwnicaBrak podpiwniczenia
- PoddaszeNie
- Minimalne wymiary działki28.34 x 15.14m
- GarażDwustanowiskowy
- Rodzaj dachuPłaski
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:
Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej
- Opis architektoniczny z elementami konstrukcji.
- Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).
Projekt techniczny (3 egzemplarze) w wersji papierowej
- Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
- Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).
Materiały dodatkowe dodawane do projektu w wersji papierowej
- Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
- Charakterystyka energetyczna (dla projektów domów).
- Kopie uprawnień architektów i branżystów.
Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Wykaz dokumentów zawartych w projekcie sauny
Projekt techniczny
- Opisy techniczny wszystkich części składowych sauny
- Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)
Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Pakiet ogrzewanie podłogowe
620 zł
Pakiet powietrznej / gruntowej pompy ciepła
590 zł
Projekt wentylacji mechanicznej
860 zł
Dodatkowy egzemplarz
590 zł
Wersja elektroniczna projektu
590 zł
Kosztorys
620 zł
