Płatne Dodatki do projektów sauny sprzedawane są w formie elektronicznej na płycie czyli kosztorys inwestorski (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
5 349 zł
Zadaj pytanie- Typ projektuWolnostojący
- StylTradycyjny
- Powierzchnia użytkowa193.31 m²
- KondygnacjePiętrowy
- GarażDwustanowiskowy
- DachWielospadowy
- Odbicie lustrzaneTak
- Czas realizacji7 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Nowoczesny i komfortowy dom z poddaszem użytkowym. Dedykowany dla 4-5 osobowej rodziny ceniącej sobie wygodę oraz wysokie walory estetyczne i użytkowe.
Na parterze zaprojektowano wygodny wiatrołap z przejściem do garażu oraz do kuchni przez spiżarnię. Cześć dzienna obejmuje wyodrębniony salon, jadalnię i kuchnię. Kuchnia z narożnym oknem skierowanym na wejście do domu posiada wejście od strony wiatrołapu przez przechodnią spiżarnię oraz wejście od strony jadalni. Kuchnia została wyposażona w wyspę i jest częściowo otwarta na jadalnię i salon. Dobrze doświetlona jadalnia z miejscem na duży stół posiada wyjście na zadaszony taras. Salon z dużymi przeszkleniami zapewniającymi widok ogrodu, posiada miejsce na wygodną kanapę oraz ścianę telewizyjną będącą jednocześnie odgrodzeniem schodów prowadzących na piętro. Dodatkowo na parterze zaprojektowano pokój/gabinet z ewentualnym wejściem z zewnątrz oraz tuż obok niego łazienkę. Część techniczna obejmuje dwustanowiskowy garaż oraz pomieszczenie techniczne z wyjściem na zewnątrz.
Na piętrze zaprojektowano cztery wygodne pokoje z czego pokój gospodarzy z wydzieloną garderobą, łazienką oraz wyjściem na taras. Wygodna łazienka dedykowana pozostałym pokojom, wyposażona została w wannę i prysznic. Dodatkowo na piętrze zlokalizowano pralnię oraz w części korytarza bibliotekę.
Konstrukcja
| Fundamenty | ławy fundamentowe żelbetowe monolityczne |
| Ściany fundamentowe | bloczki betonowe |
| Ściany konstrukcyjne | pustaki gazobetonowe o grubości 24 cm |
| Ściany działowe | pustaki gazobetonowe o grubości 12 cm |
| Stropy | żelbetowe monolityczne |
| Dach | więźba dachowa + blachodachówka |
Rzuty

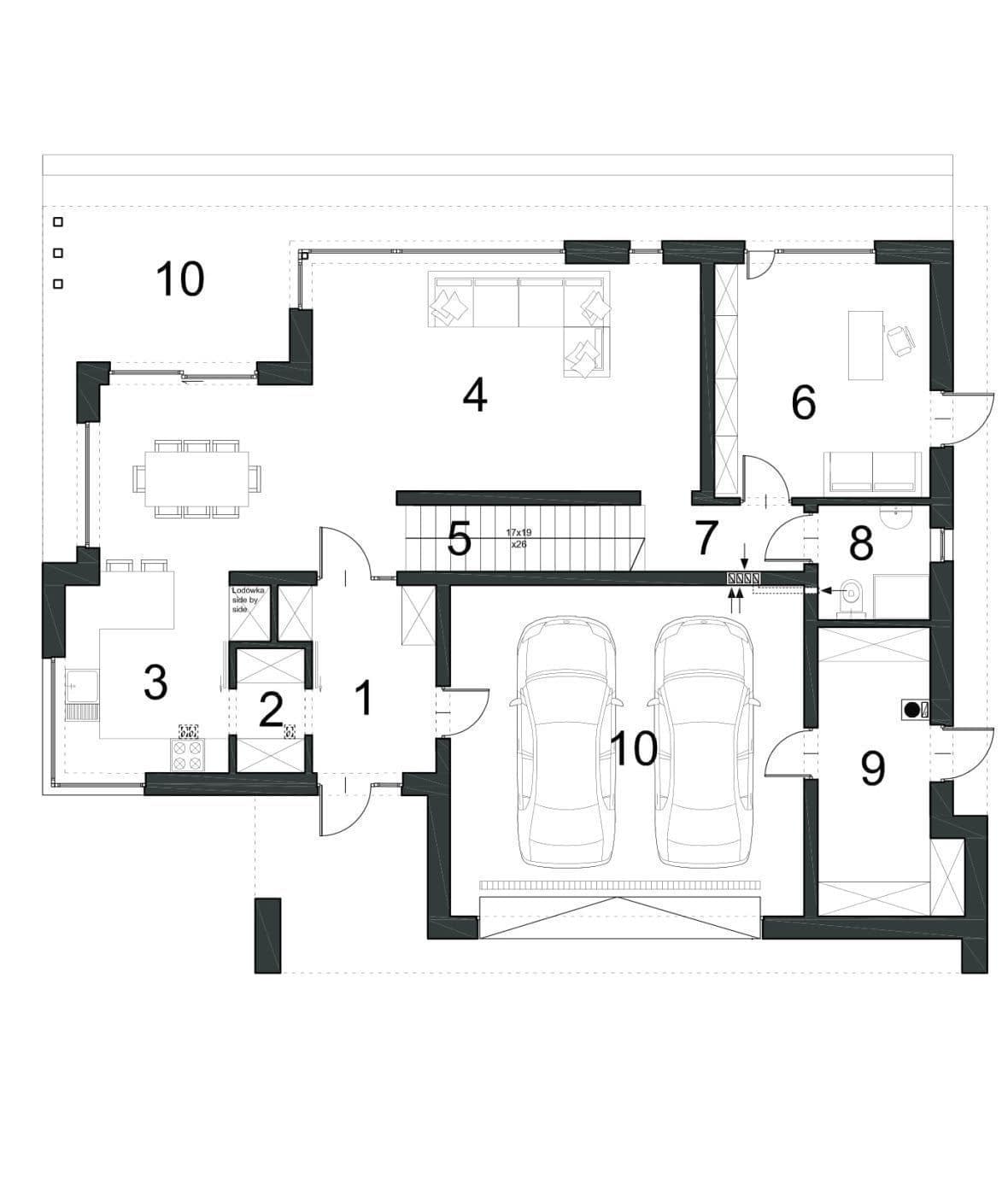

Parter
- 1. Wiatrołap7.63
- 2 Spiżarnia2.33
- 3. Kuchnia10.57
- 4. Salon + jadalnia41.07
- 5. Schody4.82
- 6. Pokój15.34
- 7. Korytarz3.21
- 8. Łazienka3.93
- 9. Pomieszczenie techniczne10.49
- 10. Garaż34.48
- 11. Taras43.00
- Suma powierzchni użytkowej parteru:88.90
- Suma wszystkich powierzchni parteru:133.87

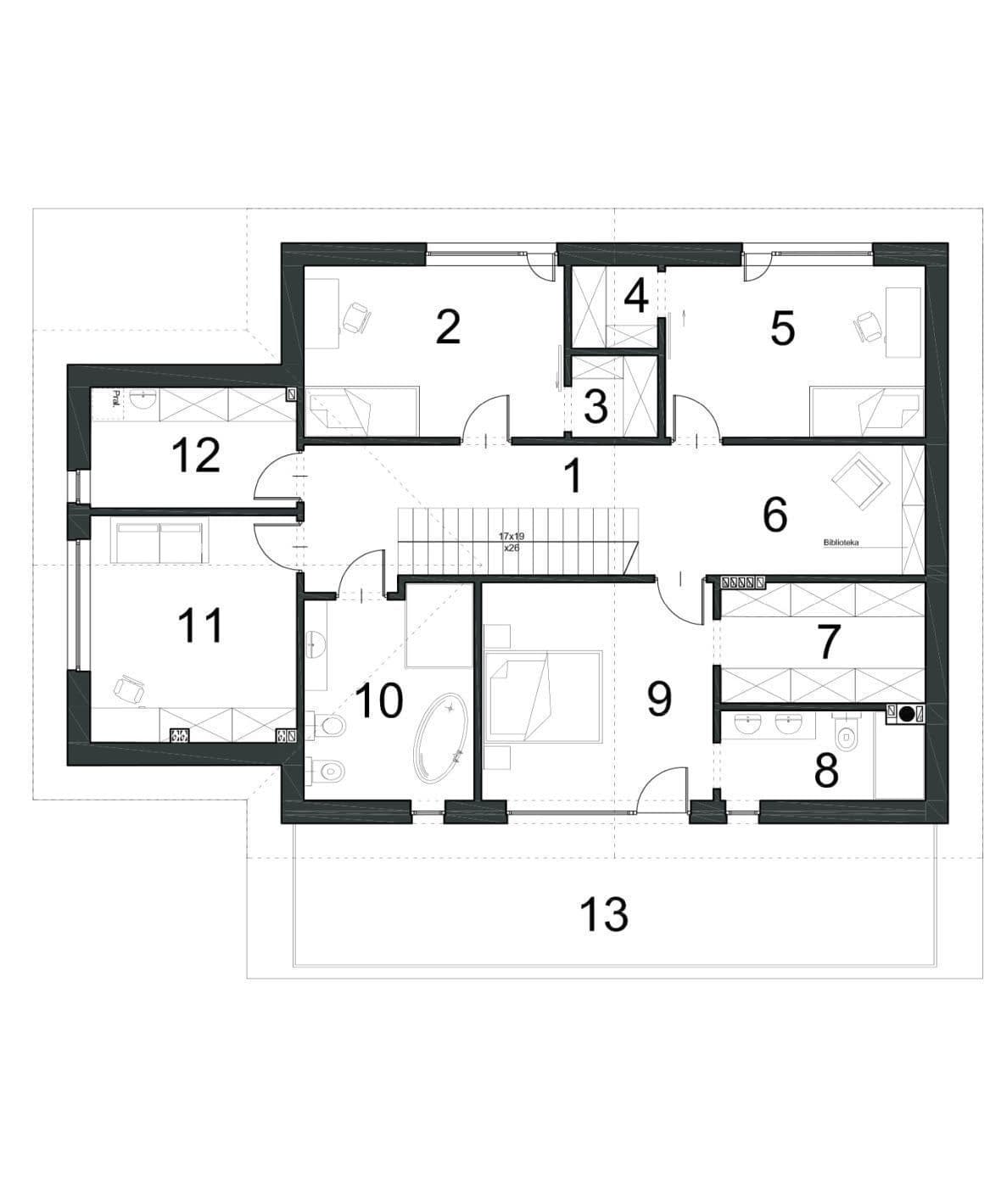

Piętro
- 1. Korytarz12.05
- 2. Pokój12.48
- 3. Garderoba2.13
- 4. Garderoba2.13
- 5. Pokój12.41
- 6. Biblioteka7.15
- 7. Garderoba6.64
- 8. Łazienka4.87
- 9. Pokój15.19
- 10. Łazienka10.30
- 11. Pokój12.97
- 12. Pomieszczenie gospodarcze6.27
- 13. Taras43.00
- Suma powierzchni piętra:104.41

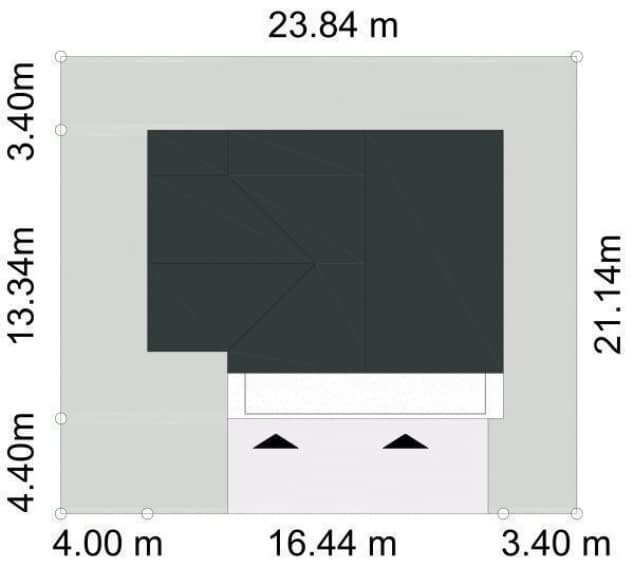

Rzut na działce
Dane techniczne
- Powierzchnia użytkowa193.31 m²
- Powierzchnia netto238.28 m²
- Powierzchnia zabudowy166.53 m²
- KominekTak
- Liczba łazienek3
- Liczba pokoi6
- Kubatura668.94 m³
- Długość domu13.34 m
- Szerokość domu16.44 m
- Wysokość domu8.82 m
- PoddaszeUżytkowe
- GarażDwustanowiskowy
- Rodzaj dachuWielospadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:
Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej
- Opis architektoniczny z elementami konstrukcji.
- Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).
Projekt techniczny (3 egzemplarze) w wersji papierowej
- Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
- Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).
Materiały dodatkowe dodawane do projektu w wersji papierowej
- Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
- Charakterystyka energetyczna (dla projektów domów).
- Kopie uprawnień architektów i branżystów.
Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Wykaz dokumentów zawartych w projekcie sauny
Projekt techniczny
- Opisy techniczny wszystkich części składowych sauny
- Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)
Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Pakiet ogrzewanie podłogowe
620 zł
Pakiet powietrznej / gruntowej pompy ciepła
590 zł
Projekt wentylacji mechanicznej
860 zł
Dodatkowy egzemplarz
590 zł
Wersja elektroniczna projektu
590 zł
Kosztorys
620 zł
