Projekt domu Praktyczny B

Opis projektu

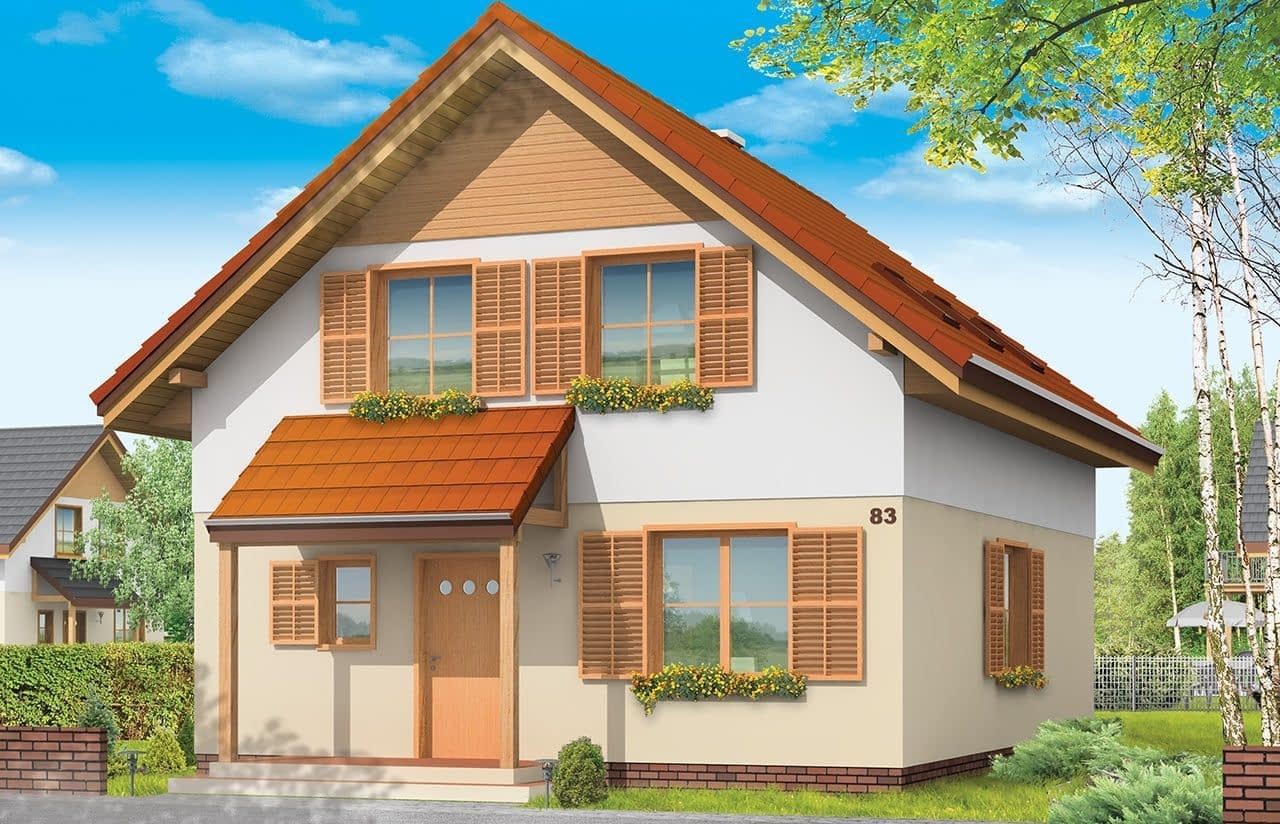

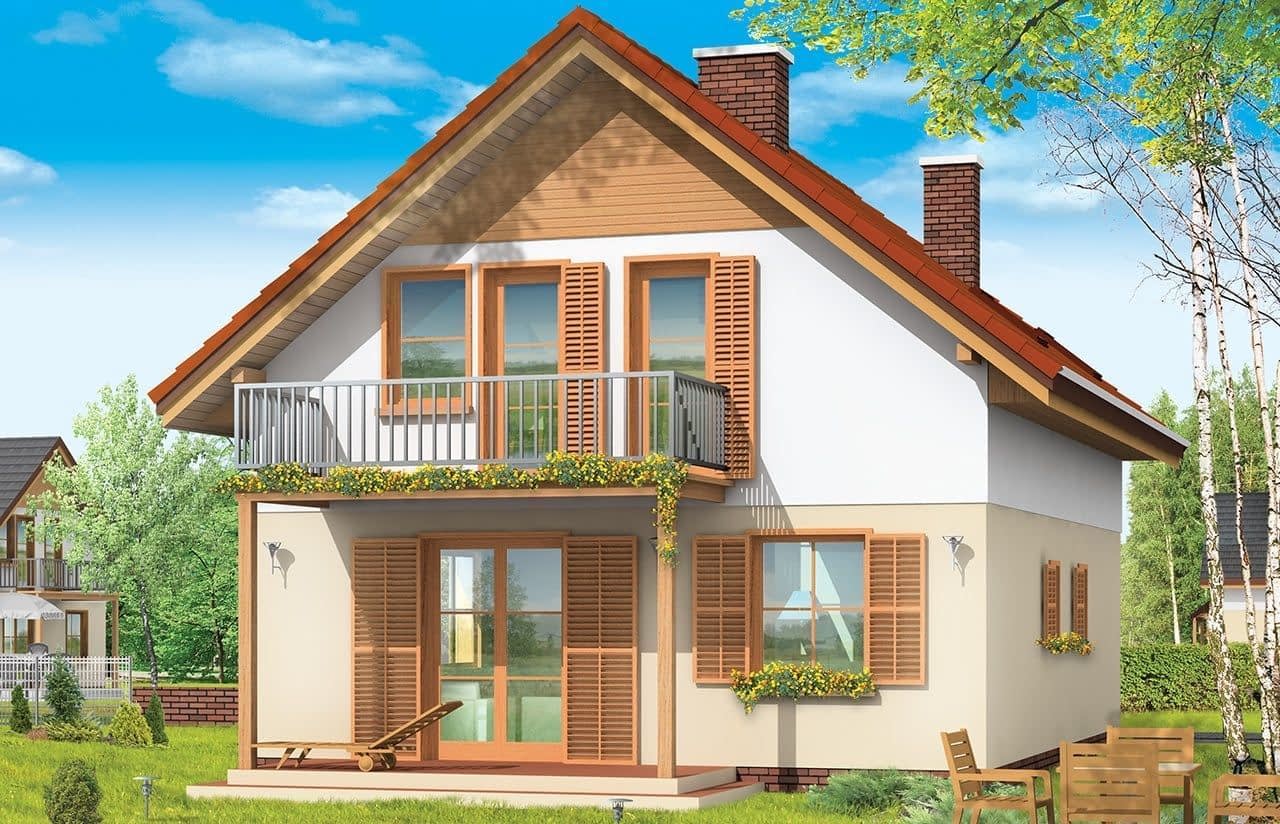

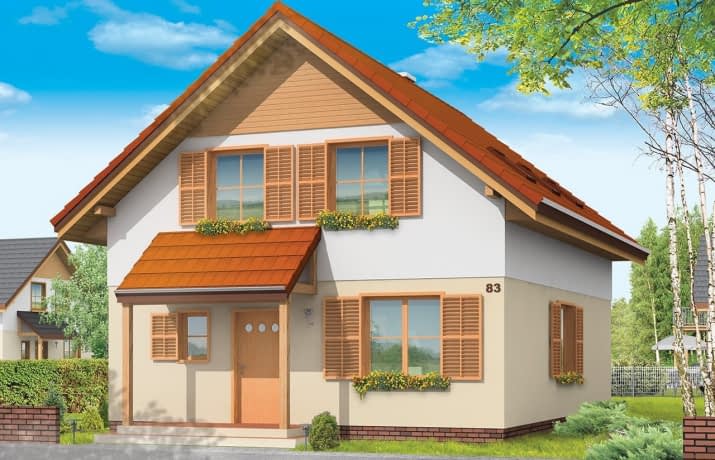

Praktyczny B to dwulokalowa wersja projektu Praktyczny: dom z poddaszem użytkowym o powierzchni 113,16 m², z osobnymi mieszkaniami na parterze i na poddaszu. To rozwiązanie dla rodzin wielopokoleniowych – na dole może mieszkać główna rodzina, a na górze dorosłe dziecko ze swoją rodziną.

Wspólne tylko to, co trzeba

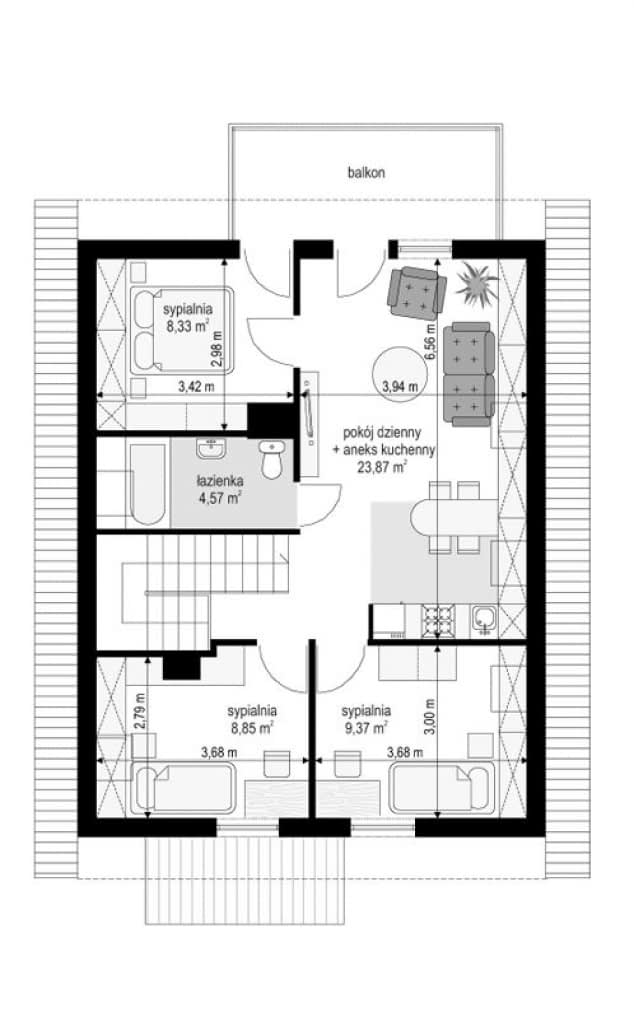

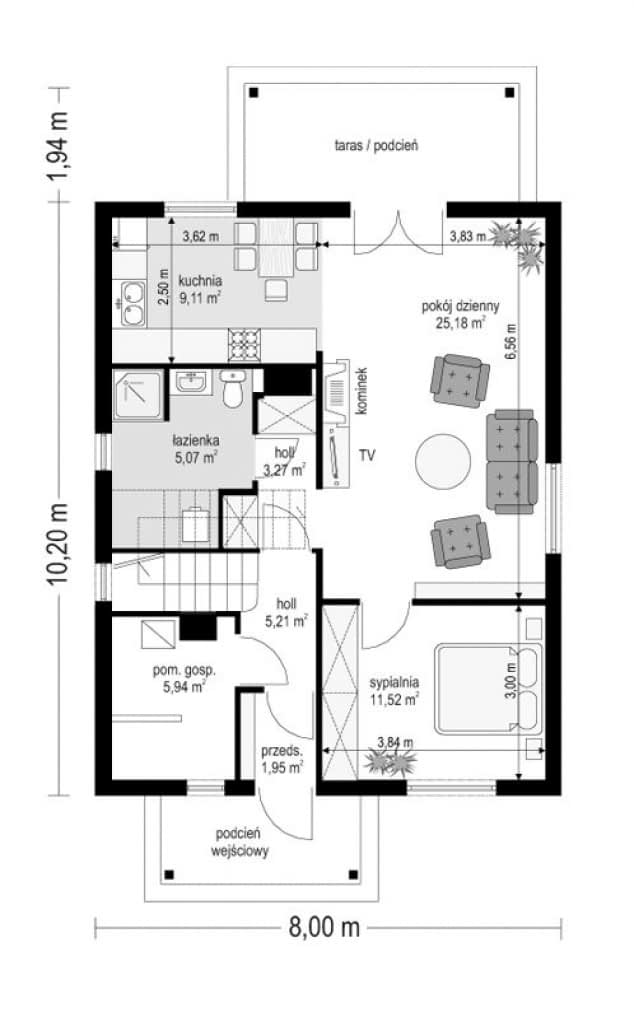

Oba mieszkania mają wspólne wejście, kotłownię i klatkę schodową z korytarzem. Mieszkanie na parterze to dwupokojowy apartament z kuchnią, a drugie lokal zajmuje poddasze. Łącznie dom ma 6 pokoi i 2 łazienki.

Prosta budowa

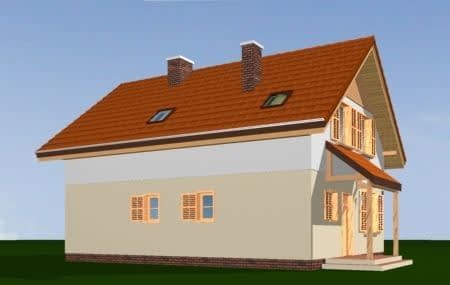

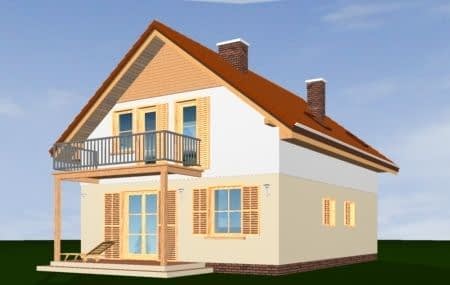

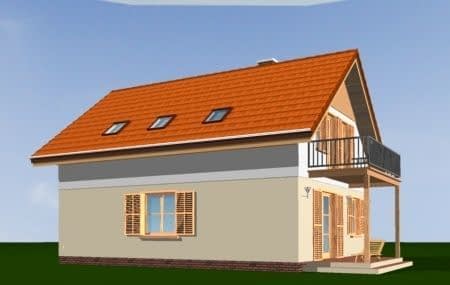

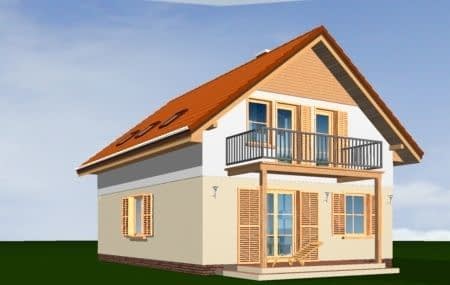

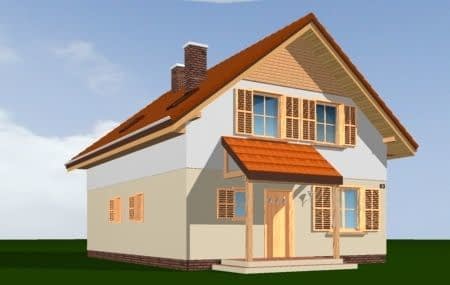

Nieskomplikowana konstrukcja i zwarta bryła pod dachem dwuspadowym sprawiają, że koszty realizacji pozostają rozsądne. Dom zmieści się na działce szerokiej na 16 m.

• wymiary budynku: 8,00 × 12,20 m

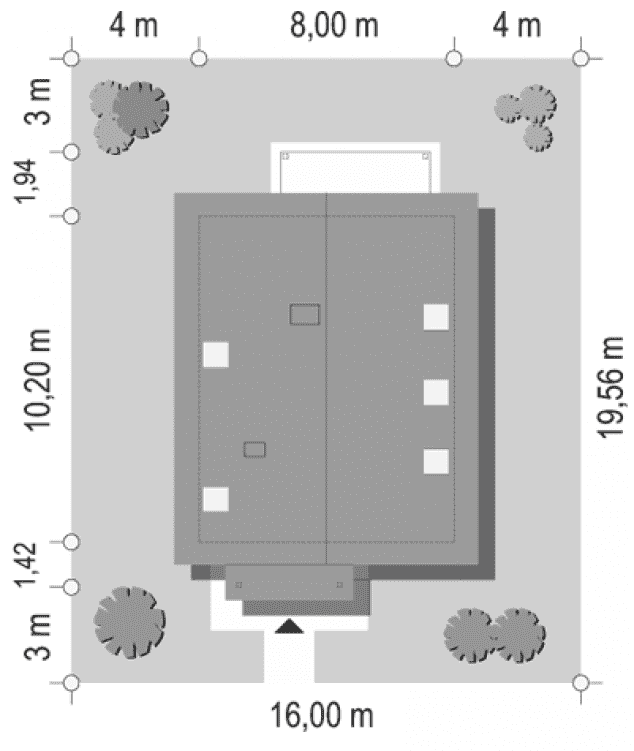

• minimalna działka: 16,00 × 19,56 m
• dach dwuspadowy 38°, wysokość 7,65 m
• kubatura: 412 m³

Planujesz dom dla dwóch pokoleń? Zamów projekt domu Praktyczny B na wbudowie.pl.

Konstrukcja

Fundamenty: betonowe wylewane

Ściany zewnętrzne: konstrukcja drewniana szkieletowa z kantówki 14x4 + OSB + docieplenie wełną mineralną 10 cm + tynk cienkowarstwowy

Strop: belkowy drewniany

Elewacje: tynk cienkowarstwowy

Pokrycie dachu: blachodachówka lub dachówka

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

• Zmianę obrysu zewnętrznego ścian zewnętrznych.
• Zmianę obrysu wewnętrznego ścian zewnętrznych.
• Zmianę układu ścian wewnętrznych działowych.
• Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
• Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
• Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
• Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
• Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
• Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
• Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
• Likwidację lub dodanie dowolnej ilości:
• lukarn,
• wykuszy,
• podcieni,
• balkonów,
• loggii,
• kolumn,
• pilastrów,
• ganków,
• werand.
• Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
• Zmianę rodzaju pokrycia dachowego.
• Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
