Projekt domu Promyk 2 (SI)

Name: Promyk 2 (SI)
Brand: DOMY w Stylu.pl - MTM STYL
SKU: promyk-2-si
Price: 5249.00 PLN
Availability: InStock

Autor projektu:DOMY w Stylu.pl - MTM STYL

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

5 249 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa151.83 m²
KondygnacjeParterowy, z poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu42°
Odbicie lustrzaneTak
Czas realizacji30 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

Promyk 2 to powiększona o jednostanowiskowy garaż wersja domu Promyk. Funkcja parteru pozostała bez zmian. Podobnie jak w projekcie Promyk strefę dzienną parteru tworzy kuchnia z wydzieloną przestronną spiżarnią, która płynnie łączy się z salonem, dzięki łączącej je jadalni. Na parterze zaprojektowano ustawny, dobrze doświetlony pokój dzienny oraz dodatkowy pokój gościnny lub gabinet. Warto też zwrócić uwagę na duże pomieszczenie gospodarcze oraz funkcjonalną łazienkę. Na poddaszu znajdują się trzy duże sypialnie, garderoba, łazienka oraz pralnia z suszarnią. Garaż dostępny jest z pomieszczenia gospodarczego, które pełni funkcję kotłowni.

Konstrukcja

Ściany: 2-warstwowe - bloczek silikatowy + styropian, Stropy: żelbetowe, Dach: blacha dachówkowa,

Rzuty

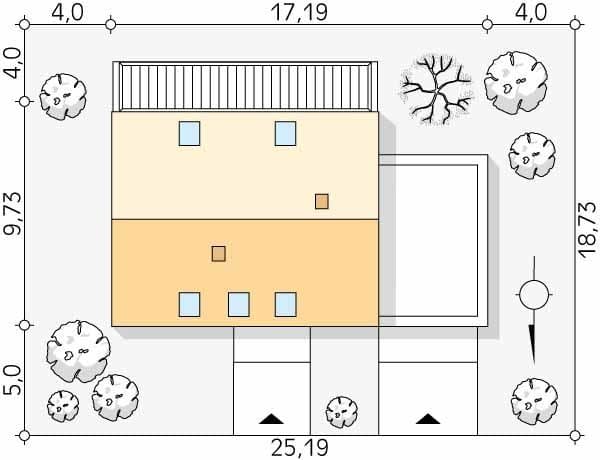

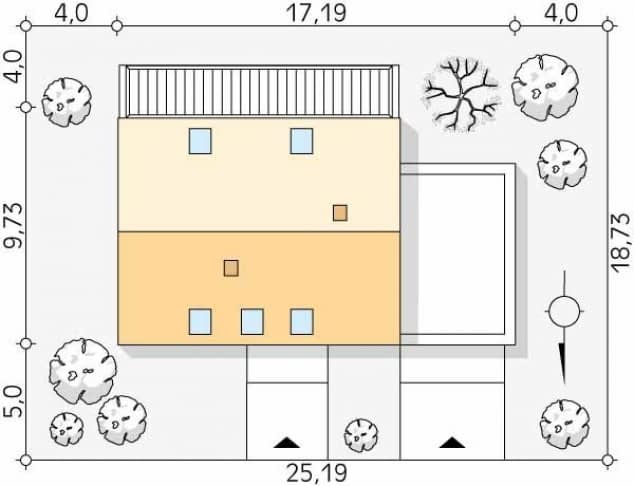

Usytuowanie na działce

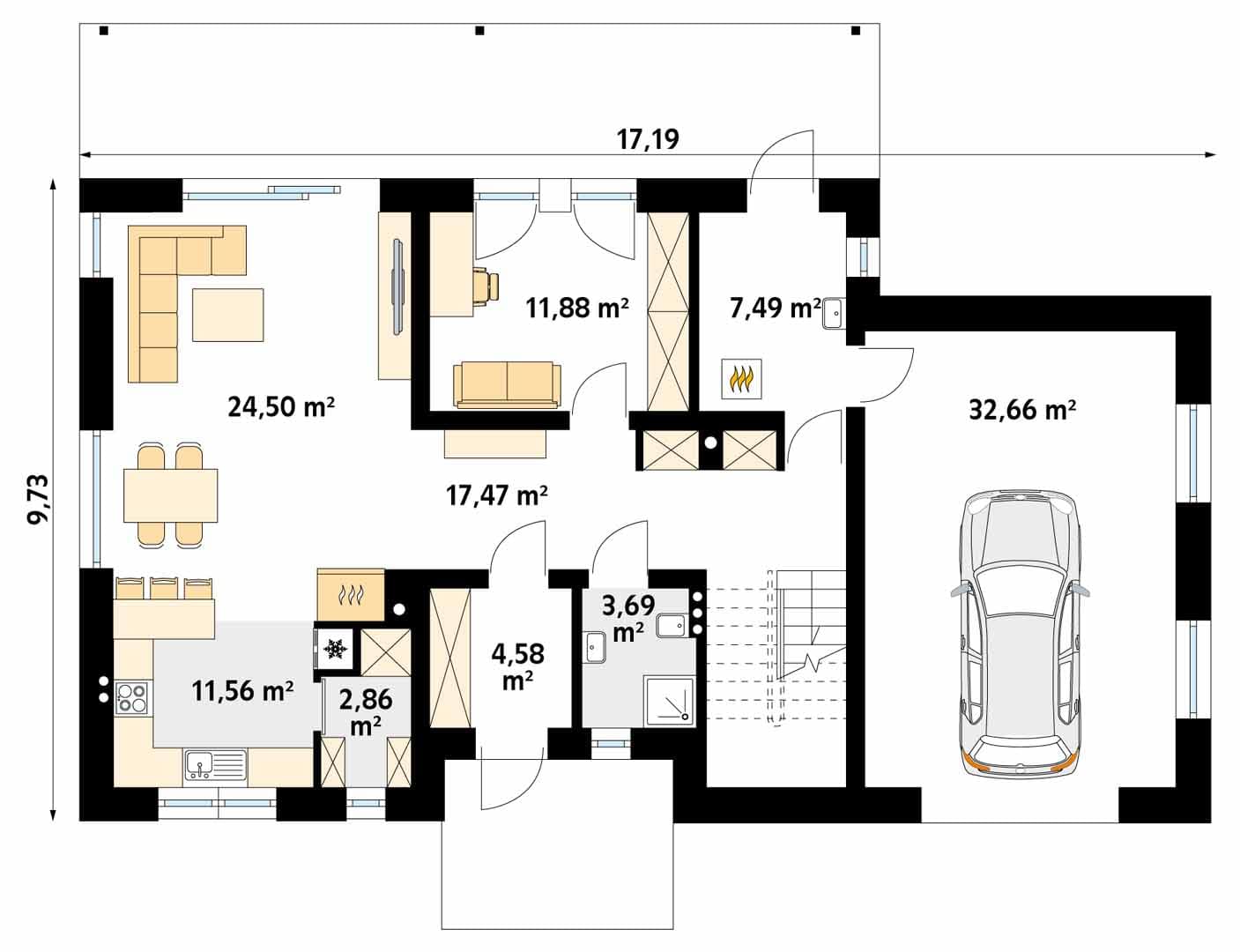

parter

wiatrołap4.58
korytarz/komunikacja17.47
spiżarnia2.86
kuchnia11.56
salon/jadalnia24.5
pokój11.88
kotłownia7.49
garaż32.66
łazienka3.69

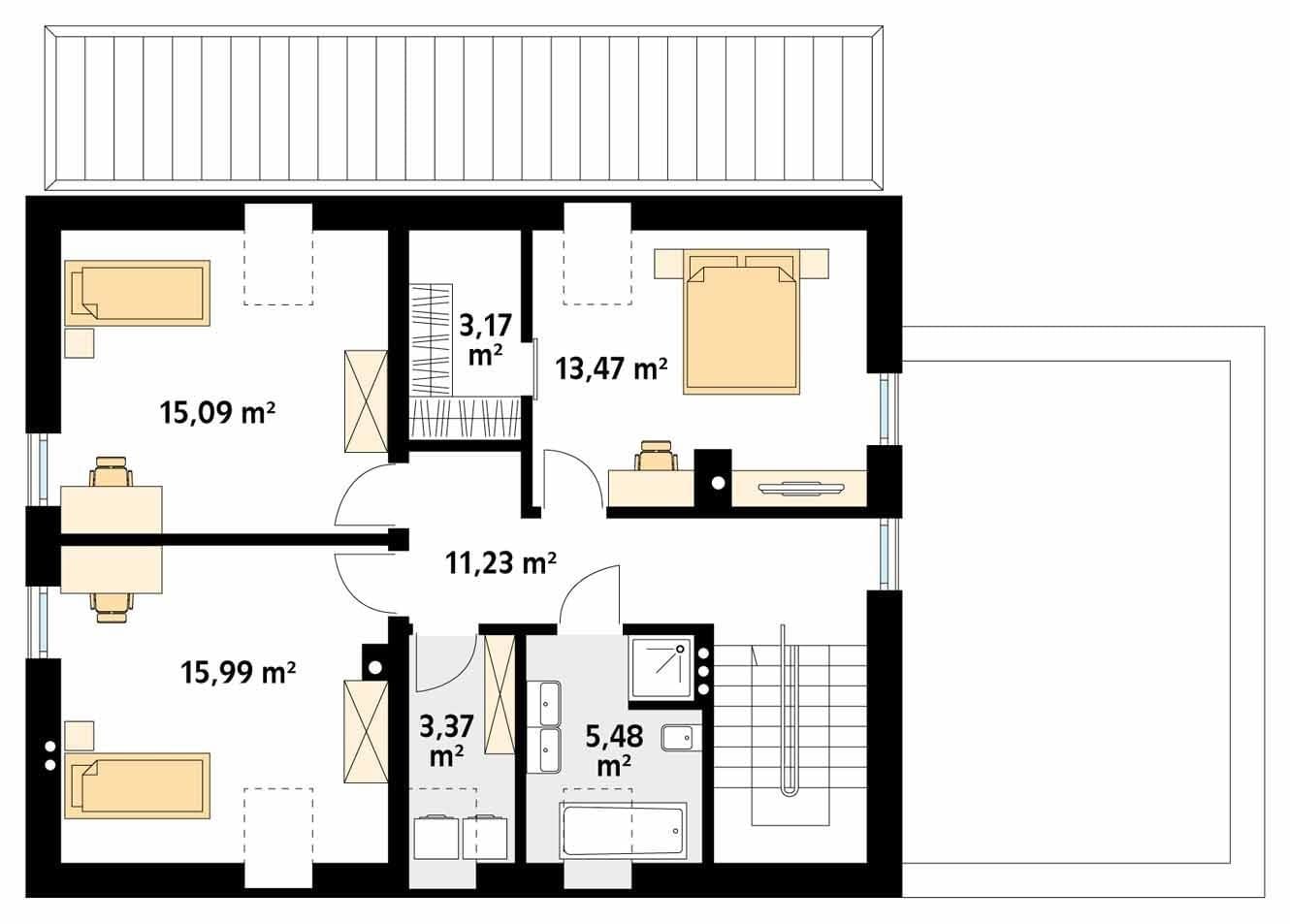

poddasze

korytarz/komunikacja11.23
łazienka5.48
pomieszczenie gospodarcze3.37
pokój15.99
pokój15.09
garderoba3.17
sypialnia13.47

Dane techniczne

Powierzchnia użytkowa151.83 m²
Powierzchnia zabudowy157.67 m²
Liczba pokoi5
Powierzchnia dachu138 m²
Kubatura497.67 m³
Długość domu9.73 m
Szerokość domu17.19 m
Wysokość domu8.75 m
PoddaszeUżytkowe
Minimalne wymiary działki18.73 x 25.19m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu42°

Instalacja grzewcza

Instalacja opcjonalna

Zawartość projektu

PROJEKT SKŁADA SIĘ Z:

Projekt architektoniczno-budowlany wraz z projektem zagospodarowania działki lub terenu - 3 egzemplarze,
Projekt techniczny - 2 egzemplarze.

Projekt architektoniczno-budowlany

Projekt zawiera rysunki architektoniczne w skali 1:50 lub 1:100:

rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
rzut dachu,
przekroje,
opisy przegród,

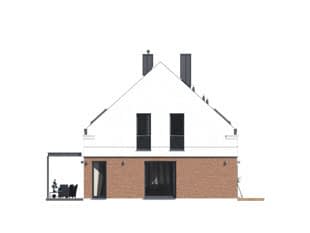

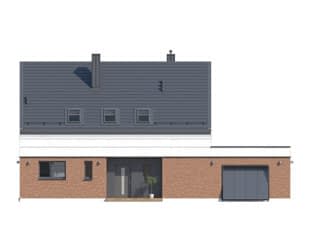

elewacje budynku,
wykaz stolarki okiennej i drzwiowej,
detale rozwiązań architektonicznych.

Projekt zawiera również opis techniczny, który wskazuje:

zamierzony sposób użytkowania obiektu budowlanego,
charakterystyczne parametry techniczne obiektu budowlanego (zestawienie powierzchni, kubatury, wysokość, wymiary, liczba kondygnacji),
informację o sposobie posadowienia obiektu budowlanego,
projektowane rozwiązania materiałowe i techniczne, mające wpływ na otoczenie, w tym środowisko,
informację o wyposażeniu technicznym budynku, w tym projektowanym źródle ciepła do ogrzewania i przygotowania ciepłej wody użytkowej,
inne wymagane opinie, uzgodnienia i pozwolenia.

Projekt Techniczny

Projekt techniczny zawiera:

Opis techniczny i konstrukcyjny,
Część architektoniczną (rzuty, przekroje, elewacje, wykaz stolarki w skali 1:50 lub 1:100),
Część konstrukcyjną (rysunki w skali 1:25 lub 1:50) na którą składa się:
- rzuty fundamentów,
- rzuty konstrukcyjne poszczególnych kondygnacji,
- wykaz drewna na więźbę dachową i jej rzut,
- wykaz stali zbrojeniowej,
- szczegółowe rysunki detali konstrukcyjnych wraz z rozrysowanym zbrojeniem w skali 1:10 lub 1:20.
Instalacje sanitarne, które zwierają:
- opis techniczny,
- niezbędne obliczenia,
- schematy instalacyjne przebiegu instalacji wodno-kanalizacyjnej,
- schemat instalacji CO wraz z doborem grzejników,
- schemat i rozwinięcie instalacji gazowej,
- schemat kotłowni wraz z doborem kotła,
- schemat podłączenia wodomierza i gazomierza.
Instalacje elektryczne zawierające:
- opis techniczny i obliczenia instalacji elektrycznej i odgromowej,
- schemat rozmieszczenia elementów instalacji elektrycznej,
- schemat szafki bezpiecznikowej,
- schemat tablicy bezpiecznikowej,
- schemat instalacji telefonicznej.

Celem uniemożliwienia dekompletacji projektu, otrzymany projekt jest zabezpieczony plombą oraz hologramem, które świadczą o jego oryginalności. Zerwanie plomby lub naruszenie hologramów oznacza wykorzystanie projektu, co będzie jednoznaczne z brakiem możliwości jego zwrotu. Aby ułatwić zapoznanie się projektem, do kompletu dokumentacji dołączamy egzemplarz okazowy w formacie A4. Egzemplarz okazowy projektu umożliwi sprawdzenie projektu pod kątem warunków zabudowy oraz dopasowania projektu do działki i jest wystarczający do ewentualnej oceny przydatności projektu dla zamierzonej inwestycji.

Autor projektu wyraża zgodę na zmiany, które dopuszczają następujący zakres adaptacji:

dostosowanie fundamentów do warunków geotechnicznych w miejscu posadowienia budynku
realizacja budynku w lustrzanym odbiciu
zmiana technologii wykonania domu: materiałów ściennych, izolacyjnych, wykończeniowych przy spełnieniu wymaganych normą własności ścian
zmiany wymiarów rzutu poziomego budynku w granicach 5%
zmiana rodzajów stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości
zmiana pokrycia dachowego na ciężkie po dostosowaniu konstrukcji budynku do zwiększonego ciężaru pokrycia dachowego, zmiana kąta nachylenia dachu w granicach 5%
podpiwniczenie budynku lub rezygnacja z podpiwniczenia
zmiana lokalizacji ścian działowych i wewnętrznych otworów drzwiowych ( przy zachowaniu nośności elementów konstrukcyjnych budynku)
zmiana wykonania wewnętrznych instalacji sanitarnych i elektrycznych zgodnie z uzyskanymi warunkami zapewnienia dostaw mediów do budynku mieszkalnego
zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych.

Powyższe zamiany muszą być dokonane z zachowaniem obowiązujących norm i przepisów prawa budowlanego przez osoby posiadające odpowiednie uprawnienia. Wszelkie pozostałe zmiany w projektach wymagają odrębnej zgody autorów.
