Promyk wariant B

5 140 zł

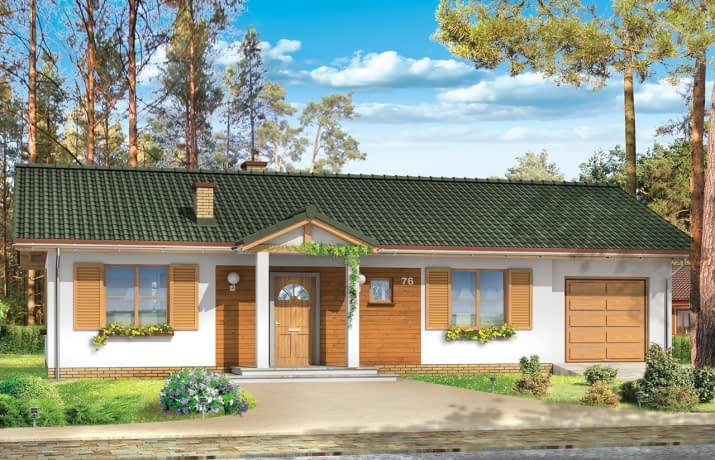

Projekt domu Promyk wariant B

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 140 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa87.5 m²
  • KondygnacjeParterowy
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu24°
  • Odbicie lustrzaneNie
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Wariant projektu w szkielecie drewnianym.

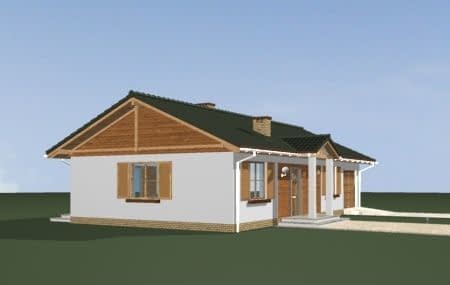

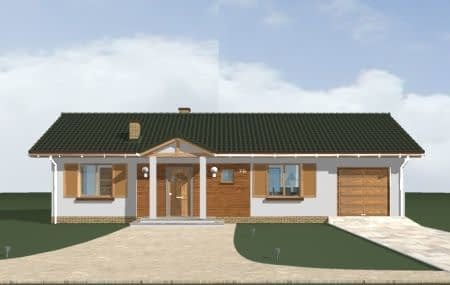

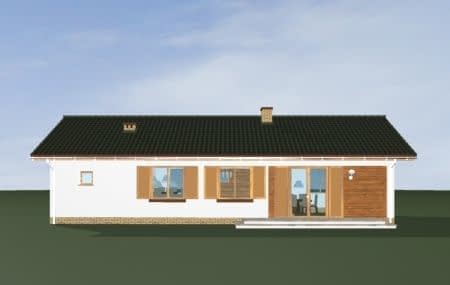

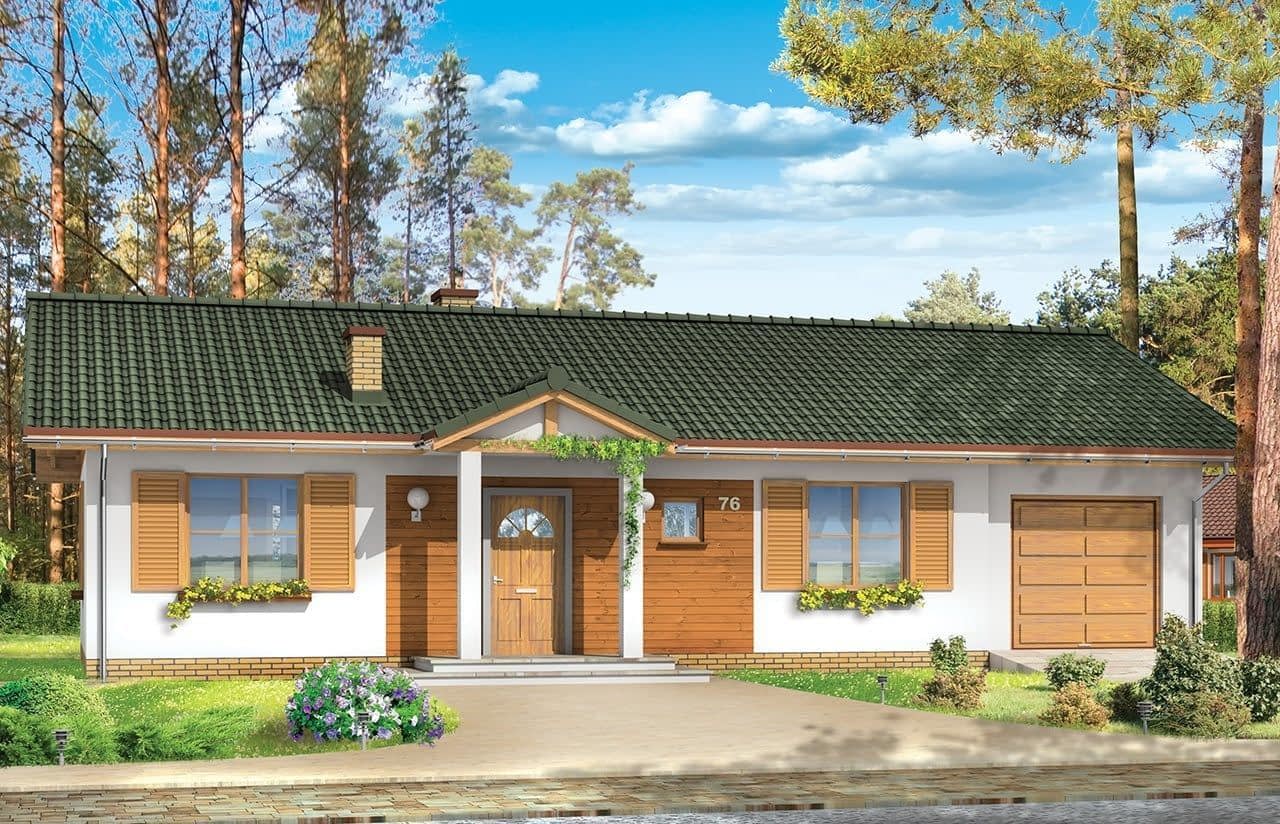

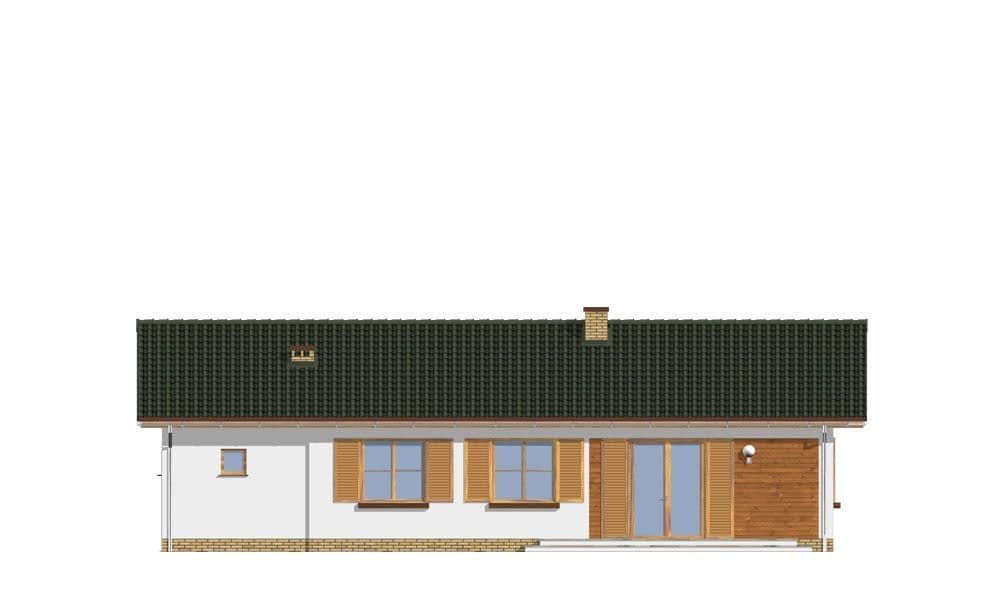

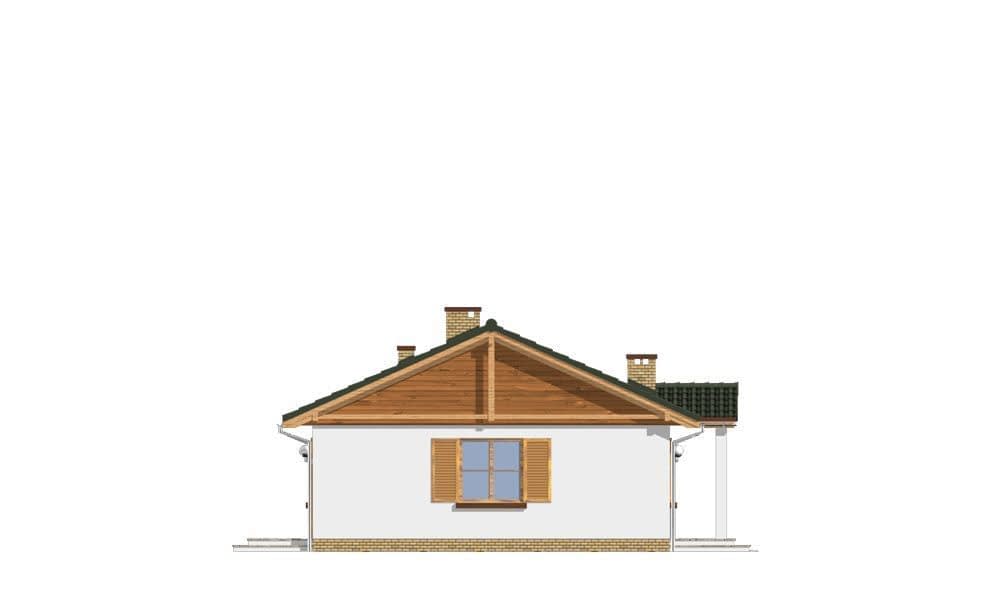

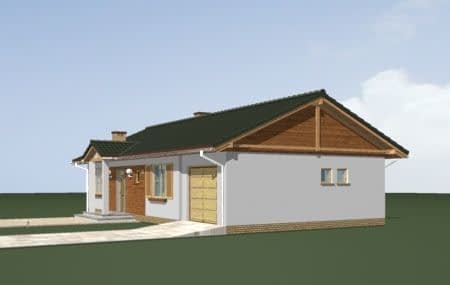

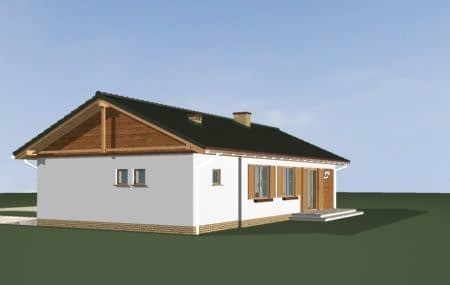

Projekt domu Promyk to budynek jednorodzinny dla 4-5 osób, mogący pełnić funkcję domu całorocznego jak i domku letniskowego. Pracownia dysponuje projektem w wersji murowanej oraz szkieletowej drewnianej. Projekt domu Promyk jest bardzo prosty i funkcjonalny. Prostokątna bryła parteru przekryta została dwuspadowym dachem. Mimo ascezy formy dom prezentuje się bardzo sympatycznie. Bryła ma właściwe proporcje, a wnętrze jest funkcjonalnie rozwiązane. Prócz salonu połączonego z kuchnią i holem w domu Promyk zaprojektowano trzy sypialnie i łazienkę - odseparowane korytarzem od części dziennej, oraz garaż z pomieszczeniem gospodarczym - kotłownią. Dom można ogrzewać gazem ziemnym, jak również paliwem stałym. Pracownia dysponuje również wersję projektu domu Promyk w odbiciu lustrzanym. Zapraszamy!


Konstrukcja

  • Fundamentyławy betonowe, ściany z bloczków
  • Ściany zewnętrzneściany dwuwarstwowe, z gazobetonu + styropian lub technologia szkieletowa drewniana
  • Stropwiązary kratownicowe drewniane
  • Elewacjetynk cienkowarstwowy
  • Pokrycie dachudachówka

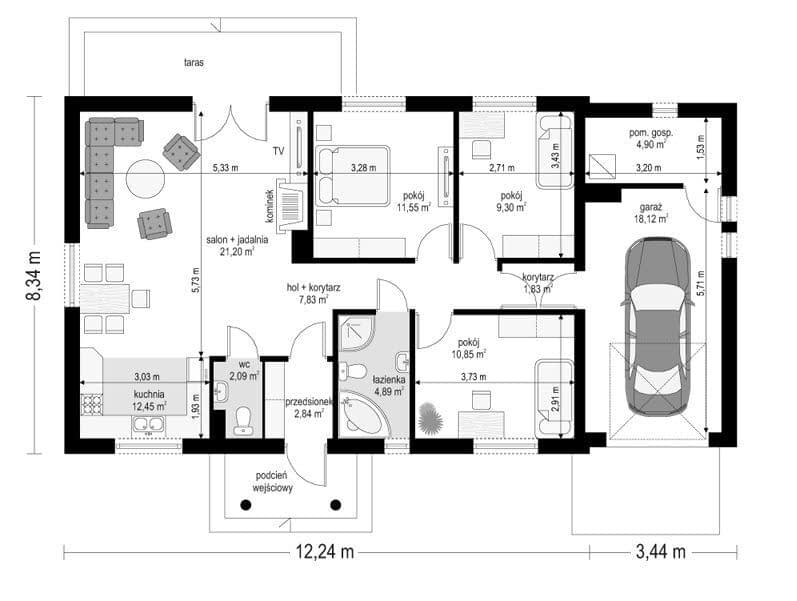

Rzuty

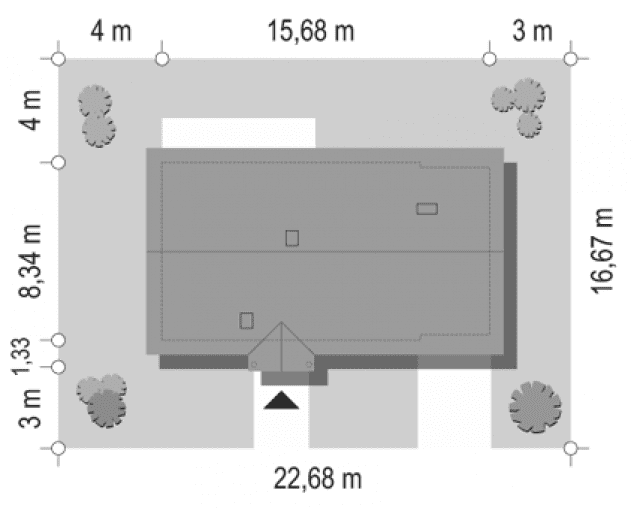

sytuacja

Rzut projektu Promyk wariant B - sytuacja

Dane techniczne

  • Powierzchnia użytkowa87.5 m²
  • Powierzchnia netto87.5 m²
  • Powierzchnia zabudowy129.78 m²
  • KominekTak
  • Liczba łazienek2
  • Liczba pokoi4
  • Powierzchnia dachu183.6 m²
  • Kubatura330 m³
  • Długość domu8.34 m
  • Szerokość domu15.68 m
  • Wysokość domu5.34 m
  • Minimalne wymiary działki16.67 x 23.68m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu24°

Koszty budowy

  • Stan surowy101248 zł
  • Stan surowy zamknięty151145 zł
  • Koszt wykończenia228435 zł
  • Koszt instalacji73028 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

  • Zmianę obrysu zewnętrznego ścian zewnętrznych.
  • Zmianę obrysu wewnętrznego ścian zewnętrznych.
  • Zmianę układu ścian wewnętrznych działowych.
  • Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
  • Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
  • Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
  • Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
  • Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
  • Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
  • Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
  • Likwidację lub dodanie dowolnej ilości:
    • lukarn,
    • wykuszy,
    • podcieni,
    • balkonów,
    • loggii,
    • kolumn,
    • pilastrów,
    • ganków,
    • werand.
  • Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
  • Zmianę rodzaju pokrycia dachowego.
  • Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
