- Typ projektuLetniskowy
- StylGórski
- Powierzchnia użytkowa63.32 m²
- KondygnacjeParterowy, z poddaszem
- GarażBez garażu
- DachDwuspadowy
- Kąty nach. dachu45°, 16°
- Odbicie lustrzaneNie
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Opis projektu

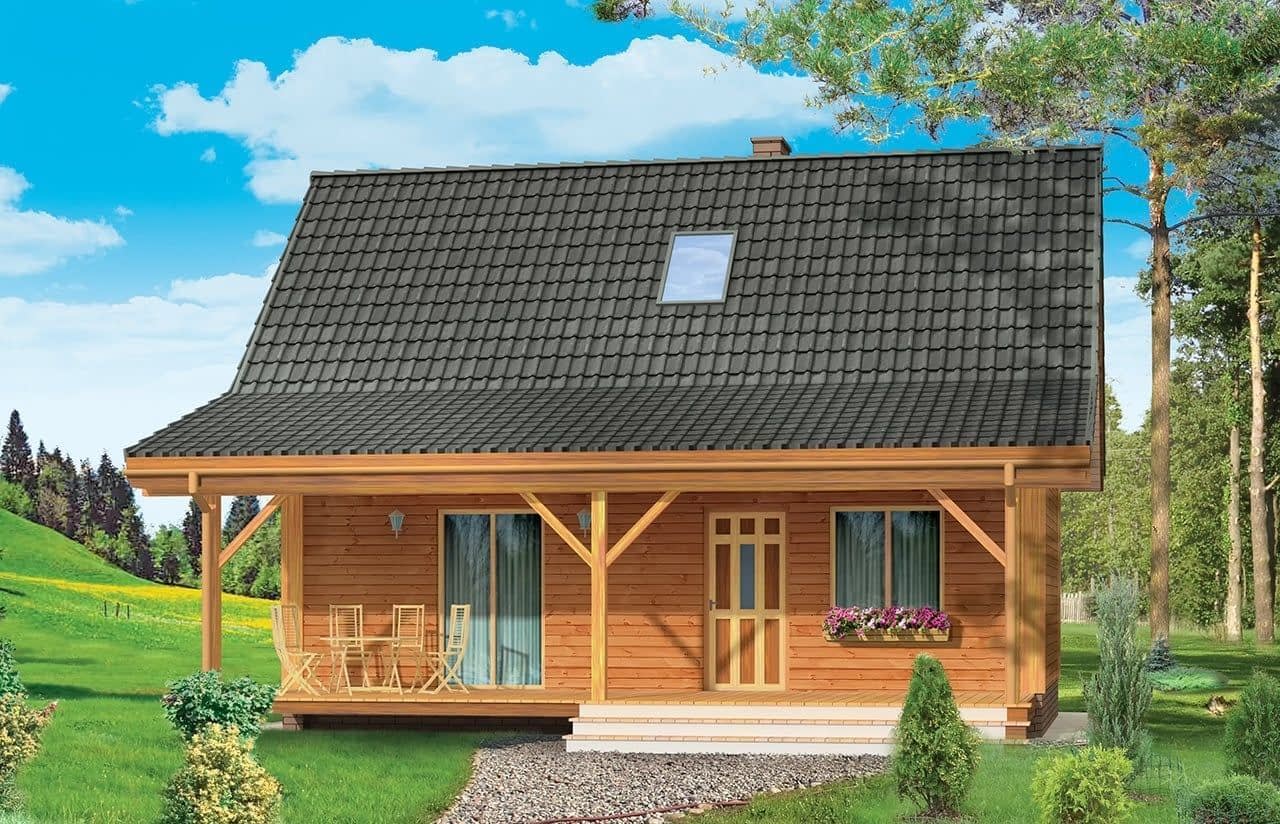

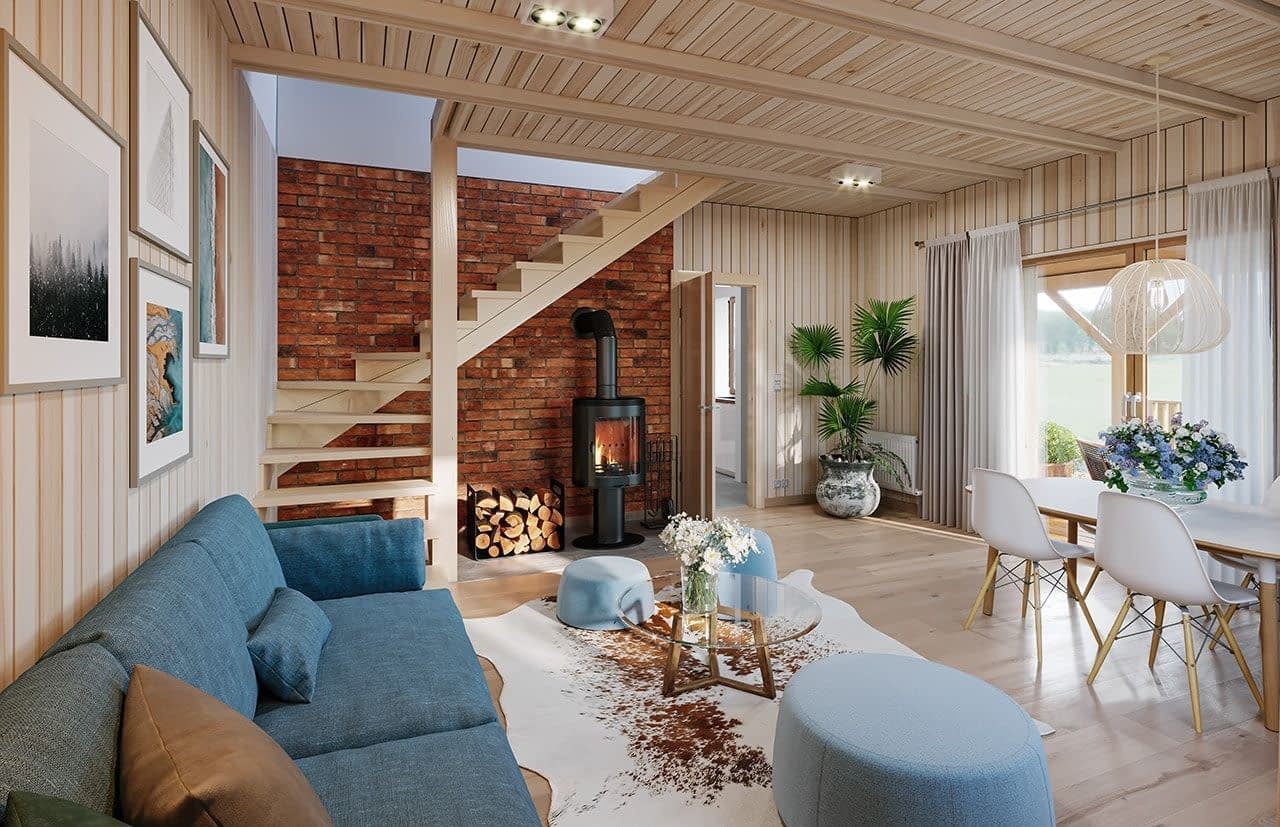

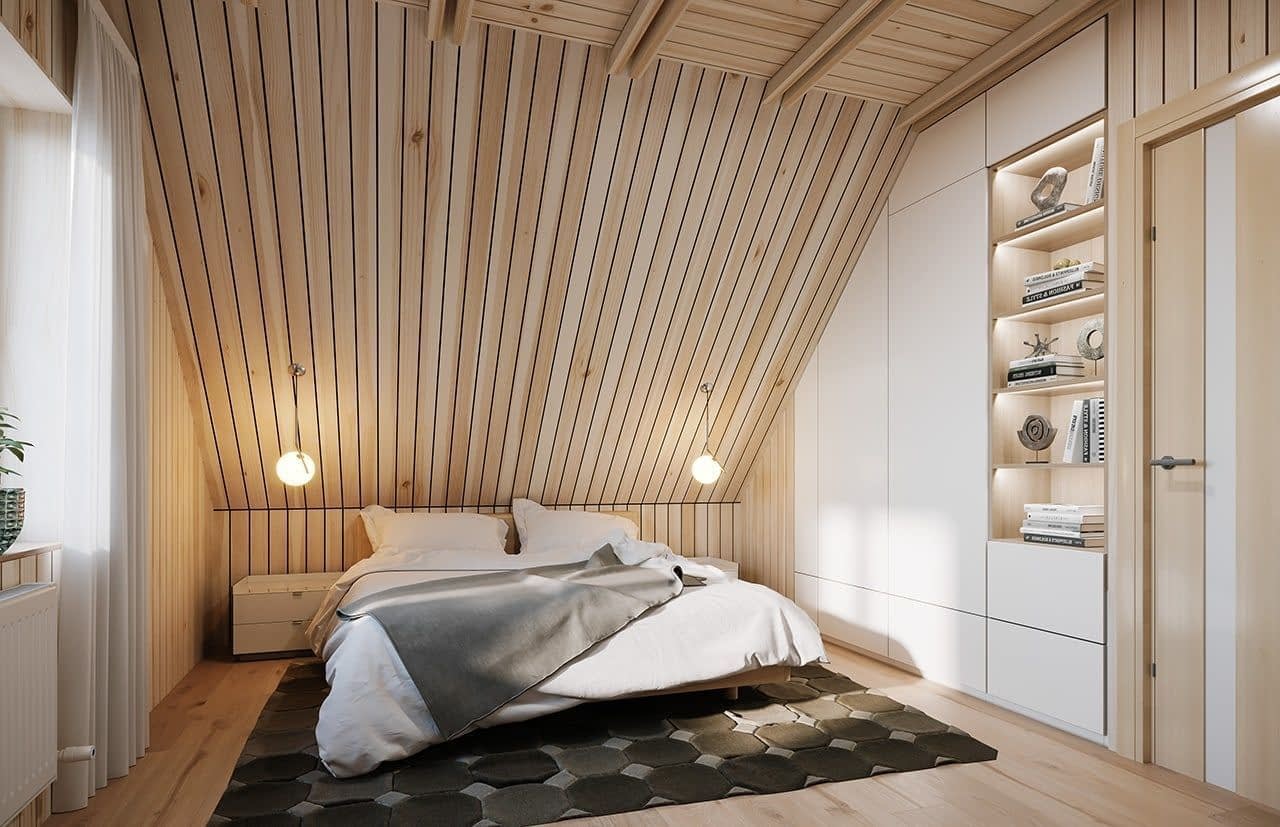

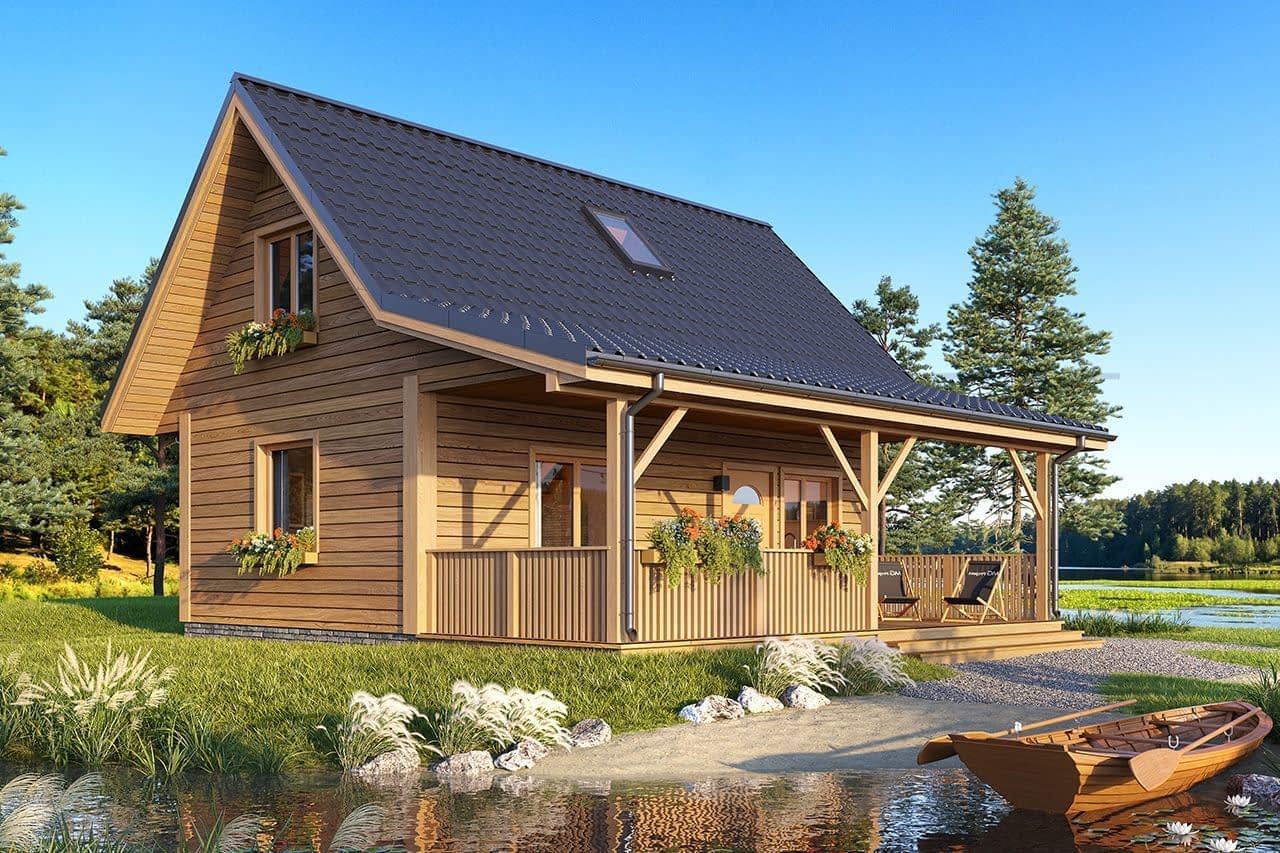

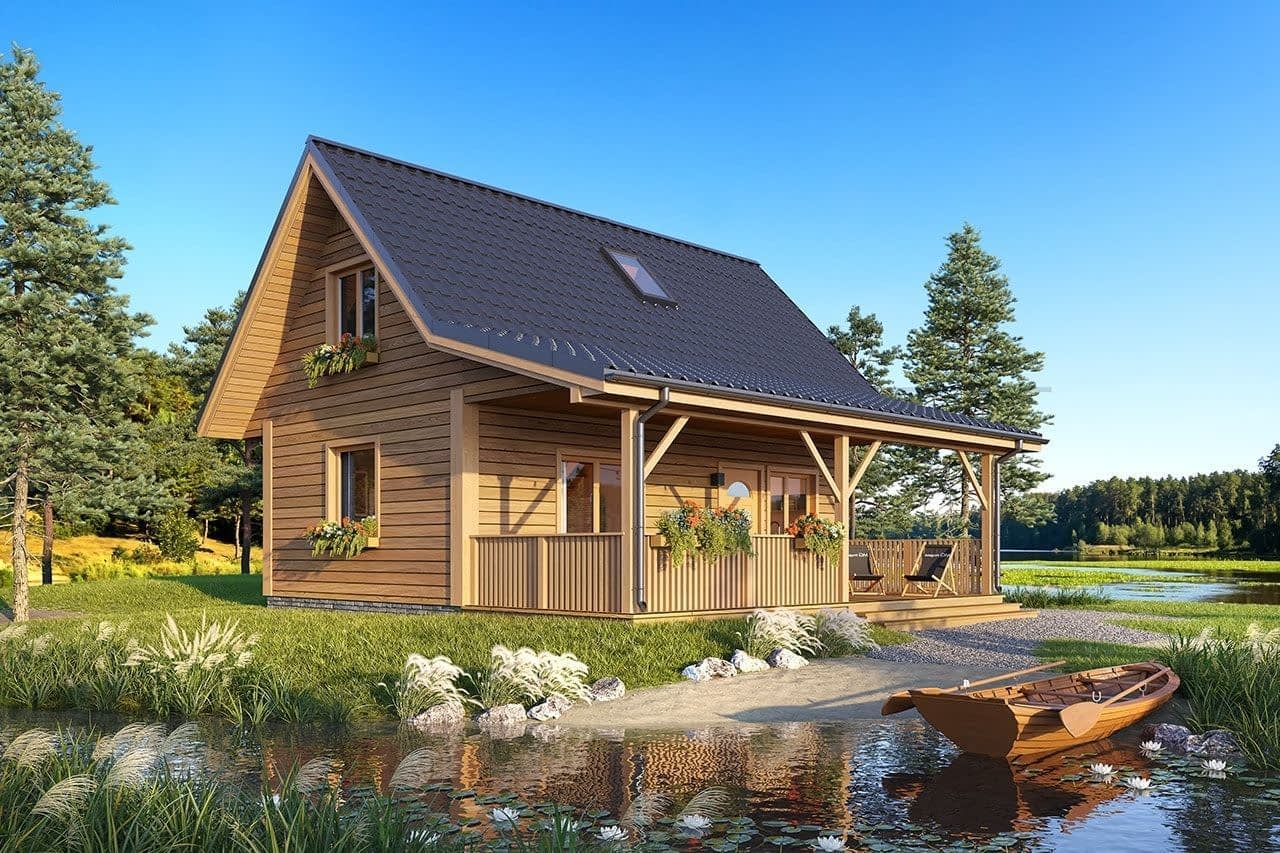

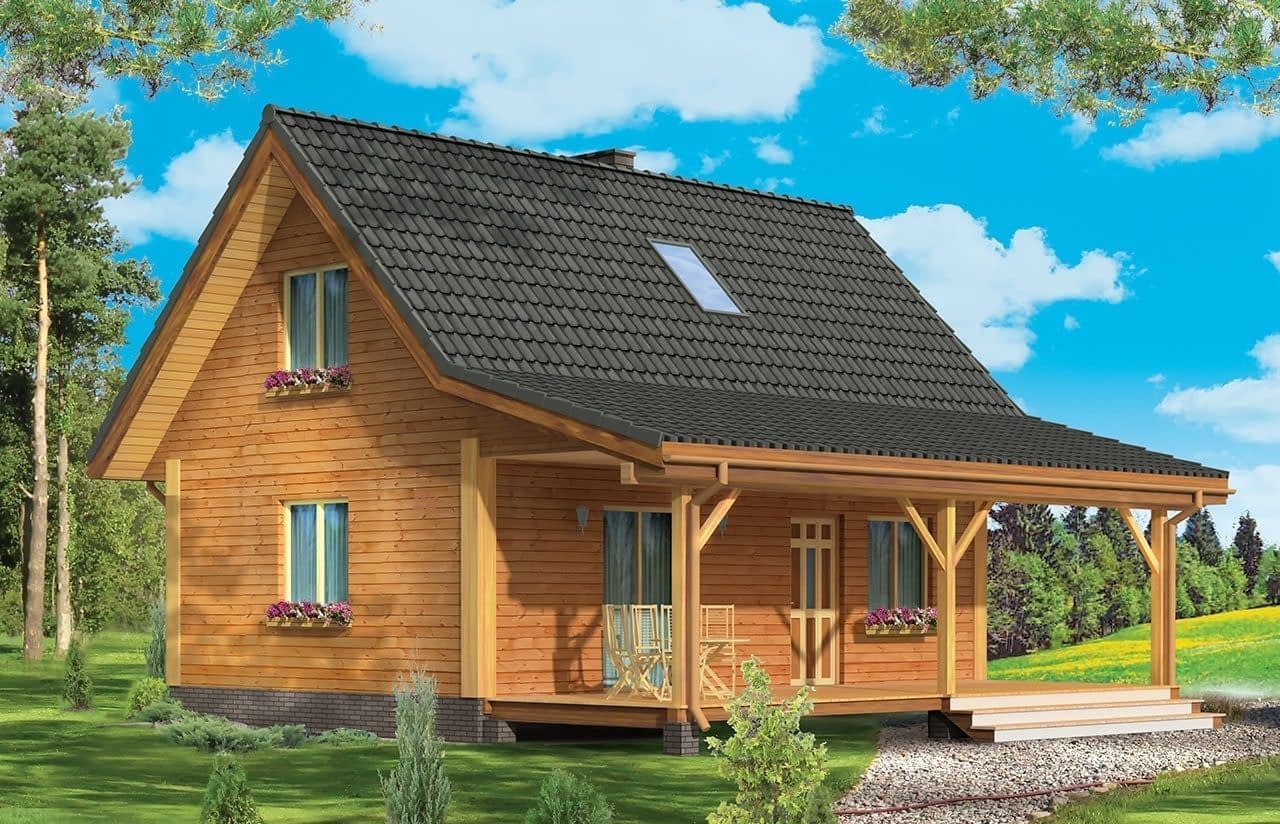

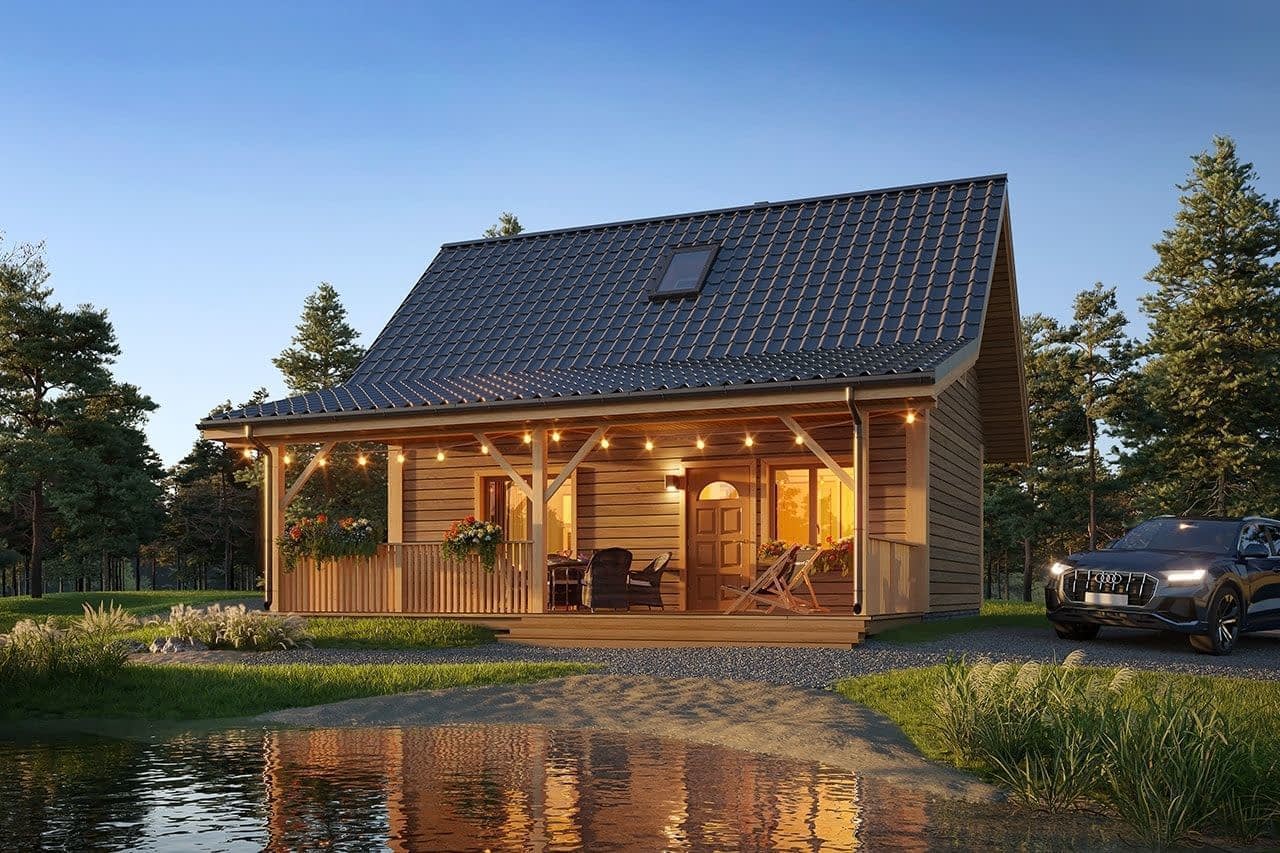

Projekt domu Przepiórka to domek jednorodzinny mogący służyć również jako letniskowy. Niewielki budynek, o prostej konstrukcji jest tani w budowie i ekonomiczny w późniejszej eksploatacji. Projekt domu Przepiórka składa się z pokoju dziennego na parterze, oraz łazienki, pomieszczenia gospodarczego i kuchni. Na poddaszu natomiast - z dwóch pokoi sypialnych. Atutem projektu domu Przepiórka jest wielka zadaszona weranda, gdzie można schronić się przed słońcem lub deszczem. Weranda w projekcie domku Przepiórka połączona jest z salonem podwójnymi balkonowymi drzwiami, oraz drzwiami wejściowymi.Domek Przepiórka został zaprojektowany w konstrukcji drewnianej szkieletowej. Jego murowanym odpowiednikiem jest projekt Sosenka 2 znajdujący się w ofercie autorskiej pracowni architektonicznej MG Projekt. Pracownia dysponuje projektem domu Przepiórka w odbiciu lustrzanym, oraz wersją wariantową (projekt domu Przepiórka Wariant B) ze zmienionym układem pomieszczeń i dodatkowym pokojem na parterze.
Konstrukcja
- Fundamentyławy betonowe, ściany z bloczków
- Ściany zewnętrzneściany szkieletowe drewniane
- Stropdrewniany belkowy

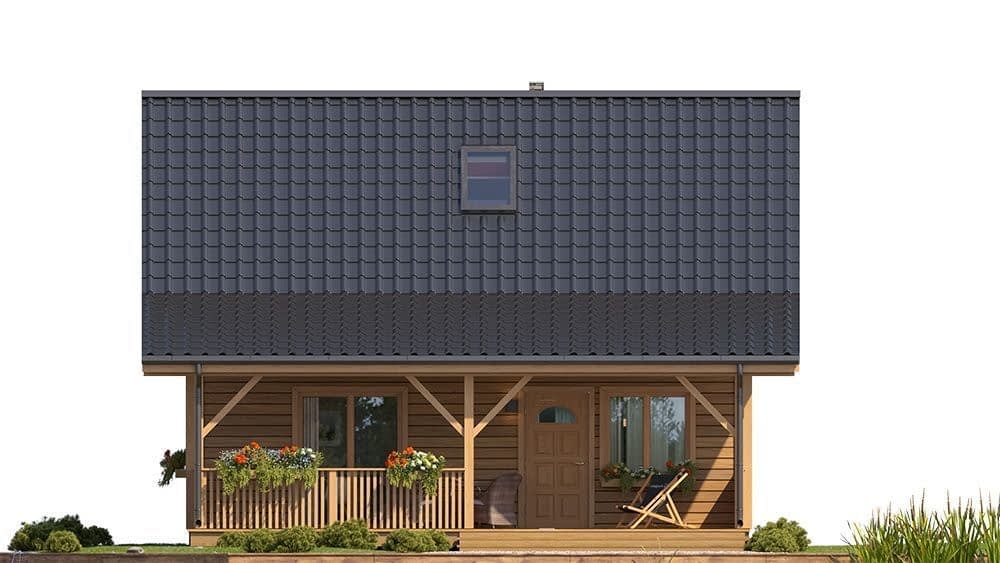

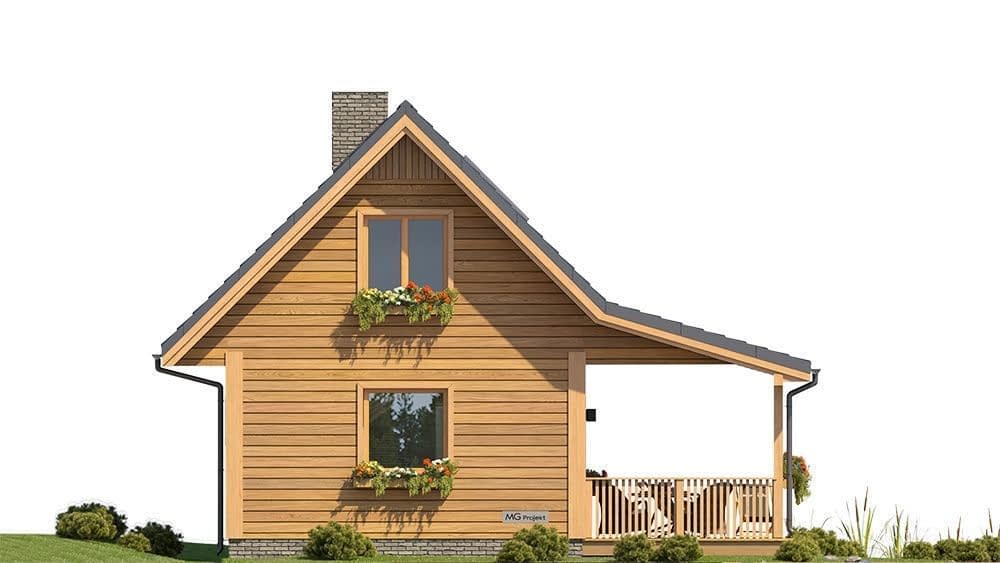

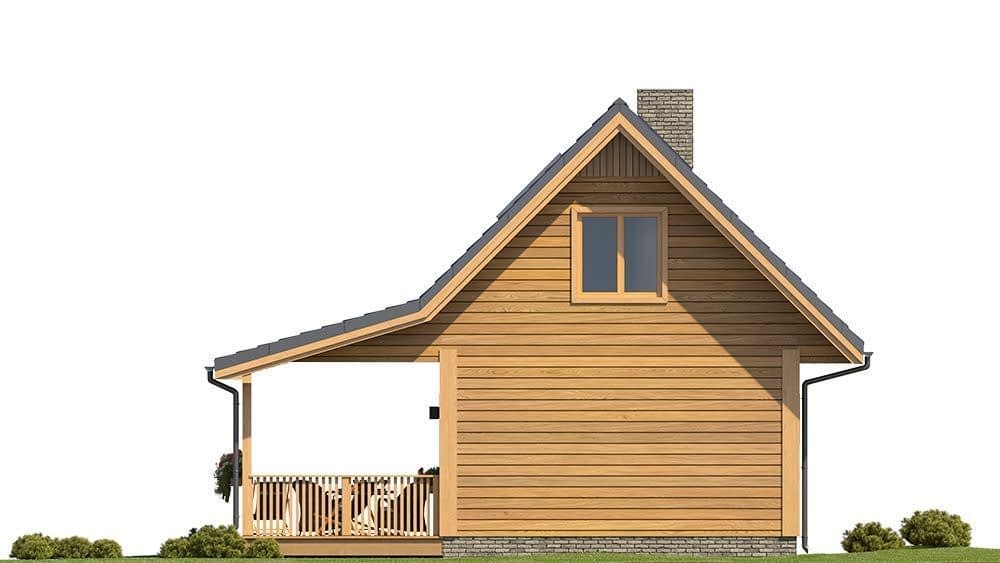

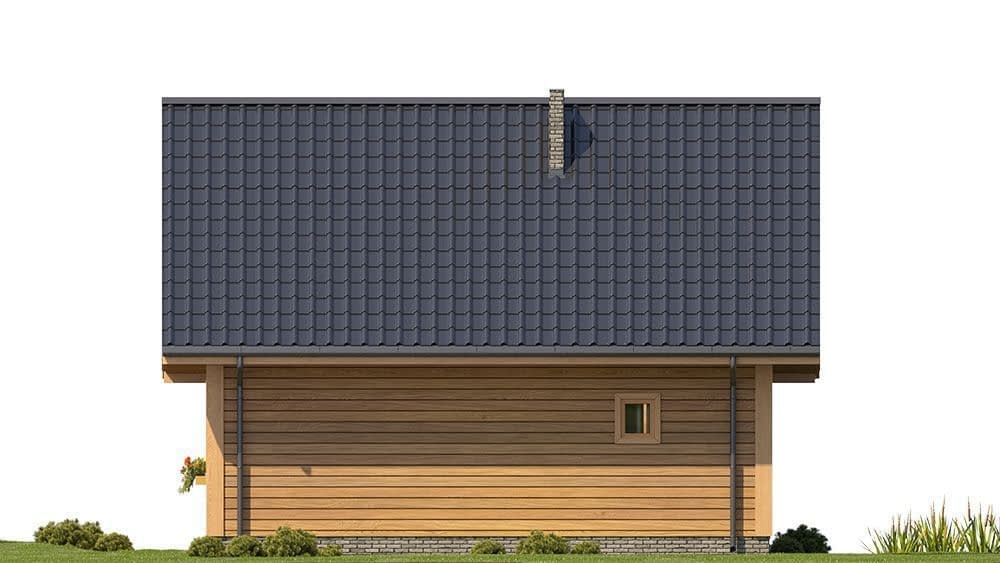

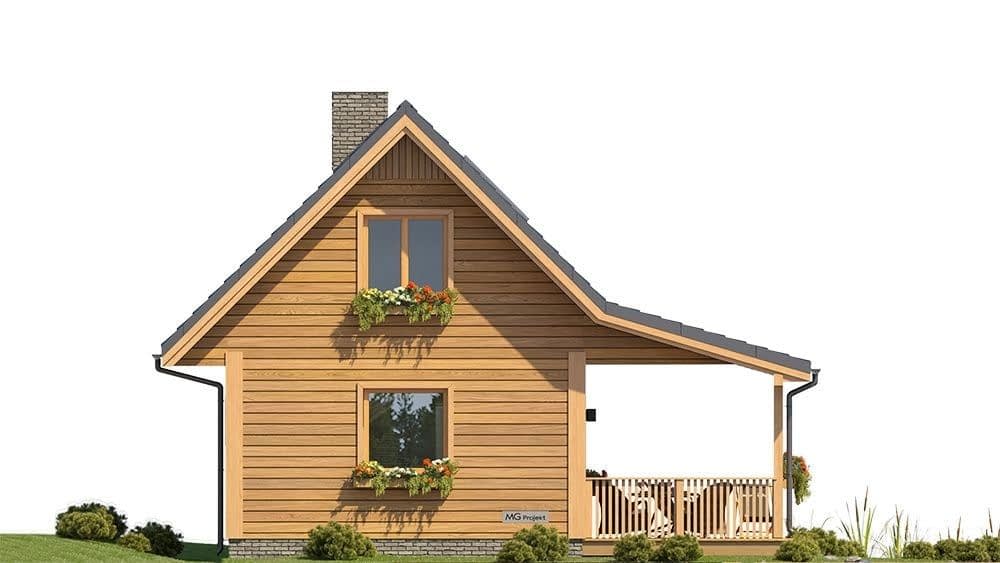

- Elewacjedeski elewacyjne
- Pokrycie dachudachówka

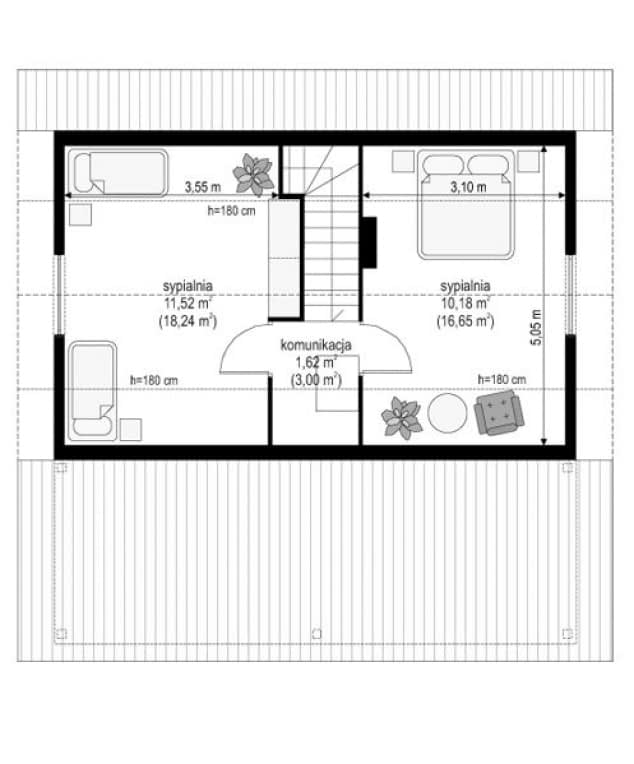

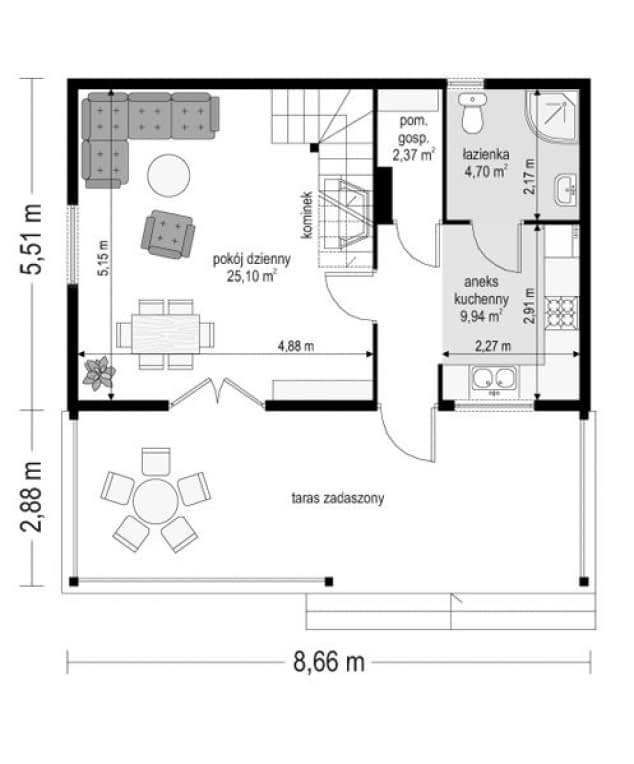

Rzuty

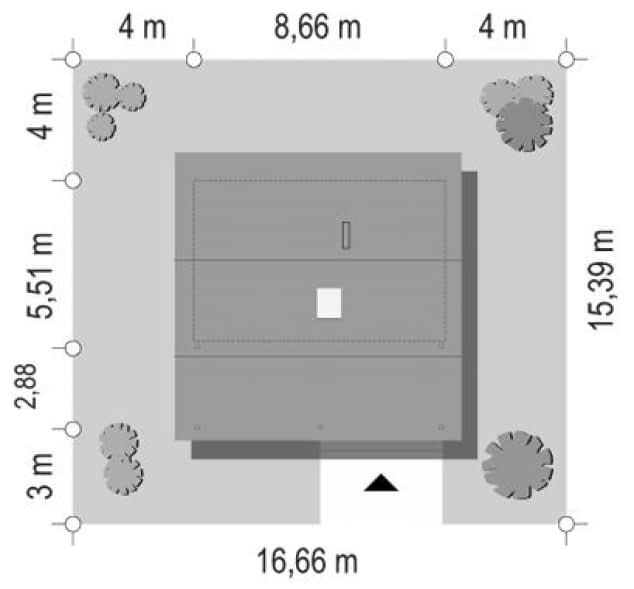

sytuacja
Dane techniczne
- Powierzchnia użytkowa63.32 m²
- Powierzchnia netto65.49 m²
- Powierzchnia zabudowy47.63 m²
- KominekTak
- Liczba łazienek1
- Liczba pokoi3
- Powierzchnia dachu128.6 m²
- Kubatura196 m³
- Długość domu5.51 m
- Szerokość domu8.66 m
- Wysokość domu7.1 m
- Poddaszeużytkowe
- Minimalne wymiary działki15.39 x 16.66m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąty nach. dachu45°, 16°
Koszty budowy
- Stan surowy67282 zł
- Stan surowy zamknięty94257 zł
- Koszt wykończenia133177 zł
- Koszt instalacji45269 zł
Zawartość projektu
W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego
Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.
Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).
Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,
Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).
Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).
Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.
Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:
- Zmianę obrysu zewnętrznego ścian zewnętrznych.
- Zmianę obrysu wewnętrznego ścian zewnętrznych.
- Zmianę układu ścian wewnętrznych działowych.
- Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
- Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
- Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
- Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
- Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
- Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
- Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
- Likwidację lub dodanie dowolnej ilości:
- lukarn,
- wykuszy,
- podcieni,
- balkonów,
- loggii,
- kolumn,
- pilastrów,
- ganków,
- werand.
- Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
- Zmianę rodzaju pokrycia dachowego.
- Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
