4 549 zł
Zadaj pytanie- Typ projektuWolnostojący
- StylTradycyjny
- Powierzchnia użytkowa125.28 m²
- KondygnacjeParterowy
- GarażDwustanowiskowy
- DachCzterospadowy
- Odbicie lustrzaneTak
- Czas realizacji7 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
PRZYSTĘPNY D61 to parterowy dom o nowoczesnej stylistyce z możliwością adaptacji poddasza na cele użytkowe.
Część dzienna domu to wygodny salon z miejscem na dużą kanapę i stół oraz wyjściem na zadaszony taras. Częściowo otwarta kuchnia z wyspą oraz spiżarnią, z widokiem na wejście do domu, do której można dostać się bezpośrednio z wiatrołapu. Dla tej strefy dedykowana jest łazienka z prysznicem. Zaprojektowano również niewielkie pomieszczenie gospodarcze oraz schody, z których można ewentualnie zrezygnować i powiększyć tym samym pomieszczenie gospodarcze.
W części nocnej zaprojektowano 3 sypialnie, każda z wyjściem na ogród, dodatkowo sypialnia gospodarzy posiada własną garderobę. W tej strefie zaprojektowano również łazienkę oraz pralnię.
Część techniczna domu to dwustanowiskowy garaż oraz pomieszczenie techniczne/kotłownia.

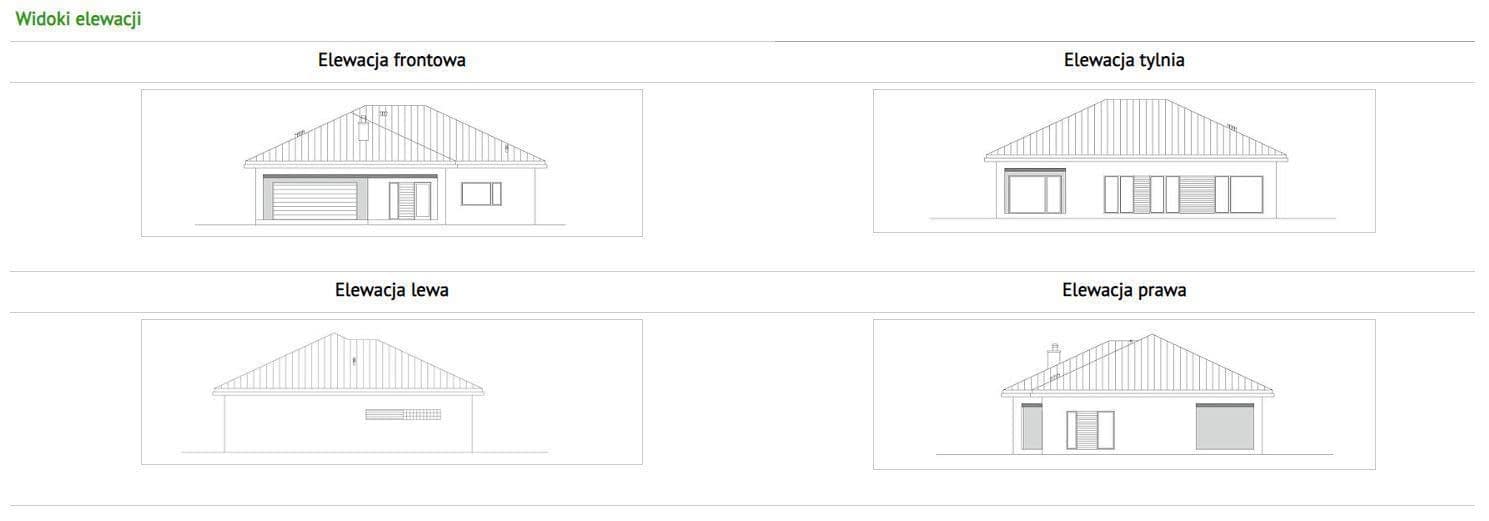

Elewacja domu to biel i szarość przełamana wstawkami z desek w „ciepłej” barwie. Dom charakteryzuje się zwartą bryłą i prostą konstrukcją, co zapewnia niskie koszty realizacji oraz późniejszej eksploatacji.
Konstrukcja
| Fundamenty | ławy fundamentowe żelbetowe monolityczne |
| Ściany fundamentowe | bloczki betonowe |
| Ściany konstrukcyjne | pustaki gazobetonowe o grubości 24 cm |
| Ściany działowe | pustaki gazobetonowe o grubości 12 cm |
| Stropy | żelbetowe monolityczne |
| Dach | czterospadowy pokryty blachodachówką |
Rzuty

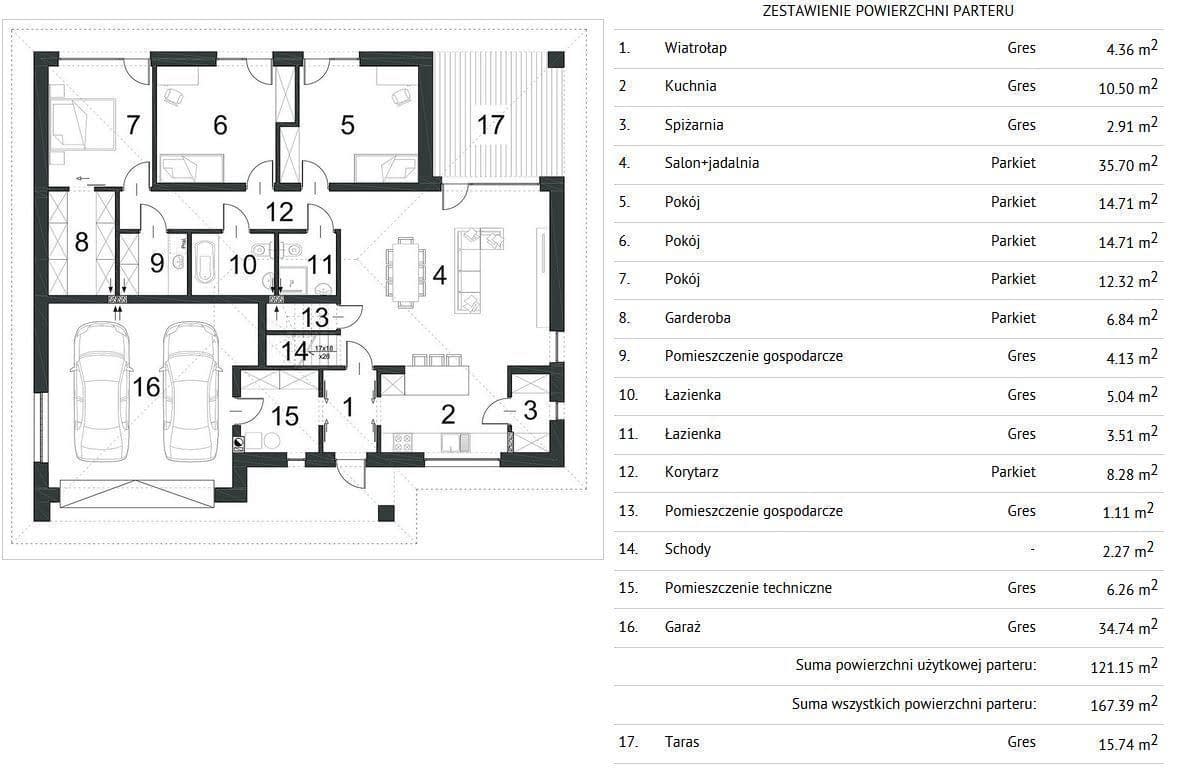

Rzut Parteru

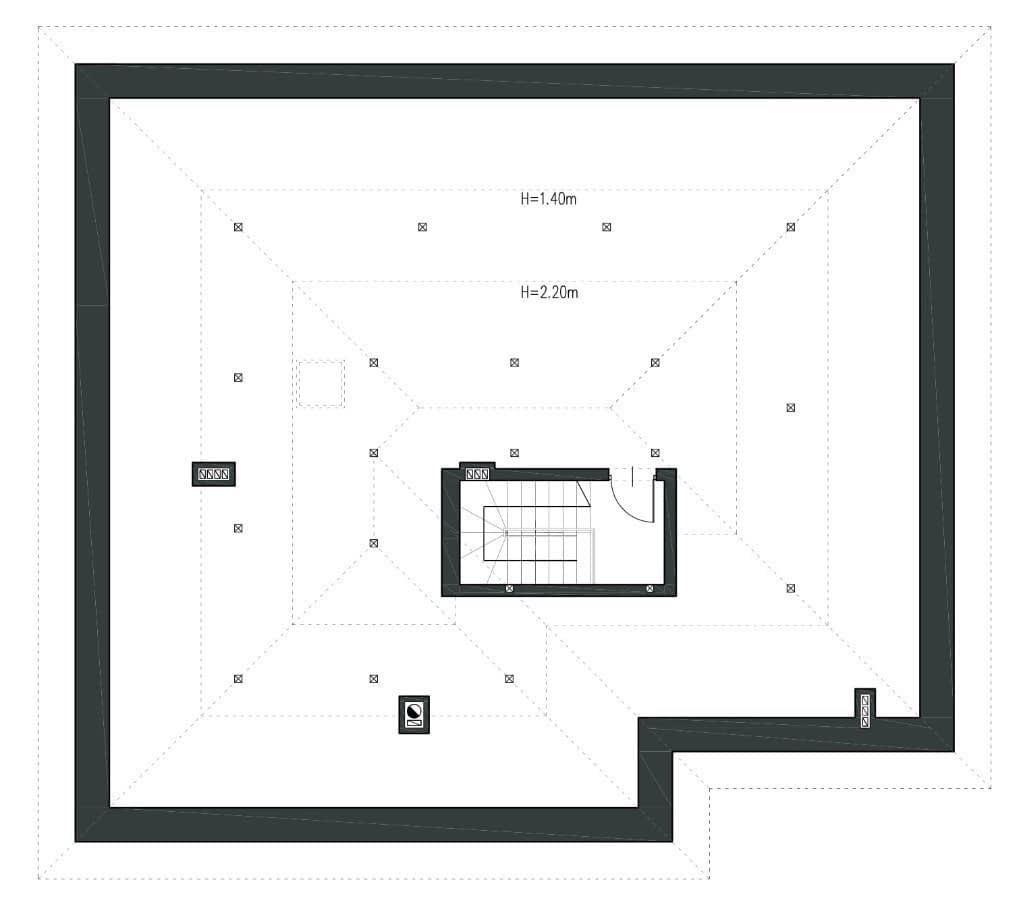

Rzut poddasza
- Poddasze nieużytkowe67.92

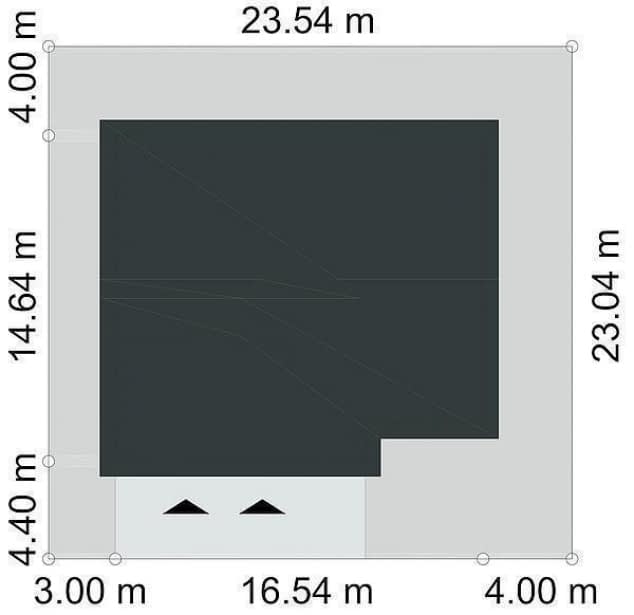

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa125.28 m²
- Powierzchnia netto167.39 m²
- Powierzchnia zabudowy233.13 m²
- Liczba łazienek2
- Liczba pokoi3
- Kubatura483.77 m³
- Długość domu14.64 m
- Szerokość domu16.54 m
- Wysokość domu7.1 m
- PiwnicaBrak podpiwniczenia
- GarażDwustanowiskowy
- Rodzaj dachuCzterospadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:
Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej
- Opis architektoniczny z elementami konstrukcji.
- Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).
Projekt techniczny (3 egzemplarze) w wersji papierowej
- Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
- Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).
Materiały dodatkowe dodawane do projektu w wersji papierowej
- Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
- Charakterystyka energetyczna (dla projektów domów).
- Kopie uprawnień architektów i branżystów.
Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Wykaz dokumentów zawartych w projekcie sauny
Projekt techniczny
- Opisy techniczny wszystkich części składowych sauny
- Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)
Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Pakiet ogrzewanie podłogowe
620 zł
Pakiet powietrznej / gruntowej pompy ciepła
590 zł
Projekt wentylacji mechanicznej
860 zł
Dodatkowy egzemplarz
590 zł
Wersja elektroniczna projektu
590 zł
Kosztorys
620 zł
Pakiet na paliwo stałe
590 zł
