Przytulny (SI)

40 700 złKup projekt

Projekt domu Przytulny (SI)

Autor projektu:MTM STYL Sp. z o.o. Sp.k
Gratis do projektów: zestaw umów, dziennik budowy, tablica informacyjna, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
41 000 zł40 700 zł
Kup projektZadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa1990.35 m²
  • KondygnacjeDwupiętrowy i więcej, z piwnicą
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu40°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Opis

Opis projektu

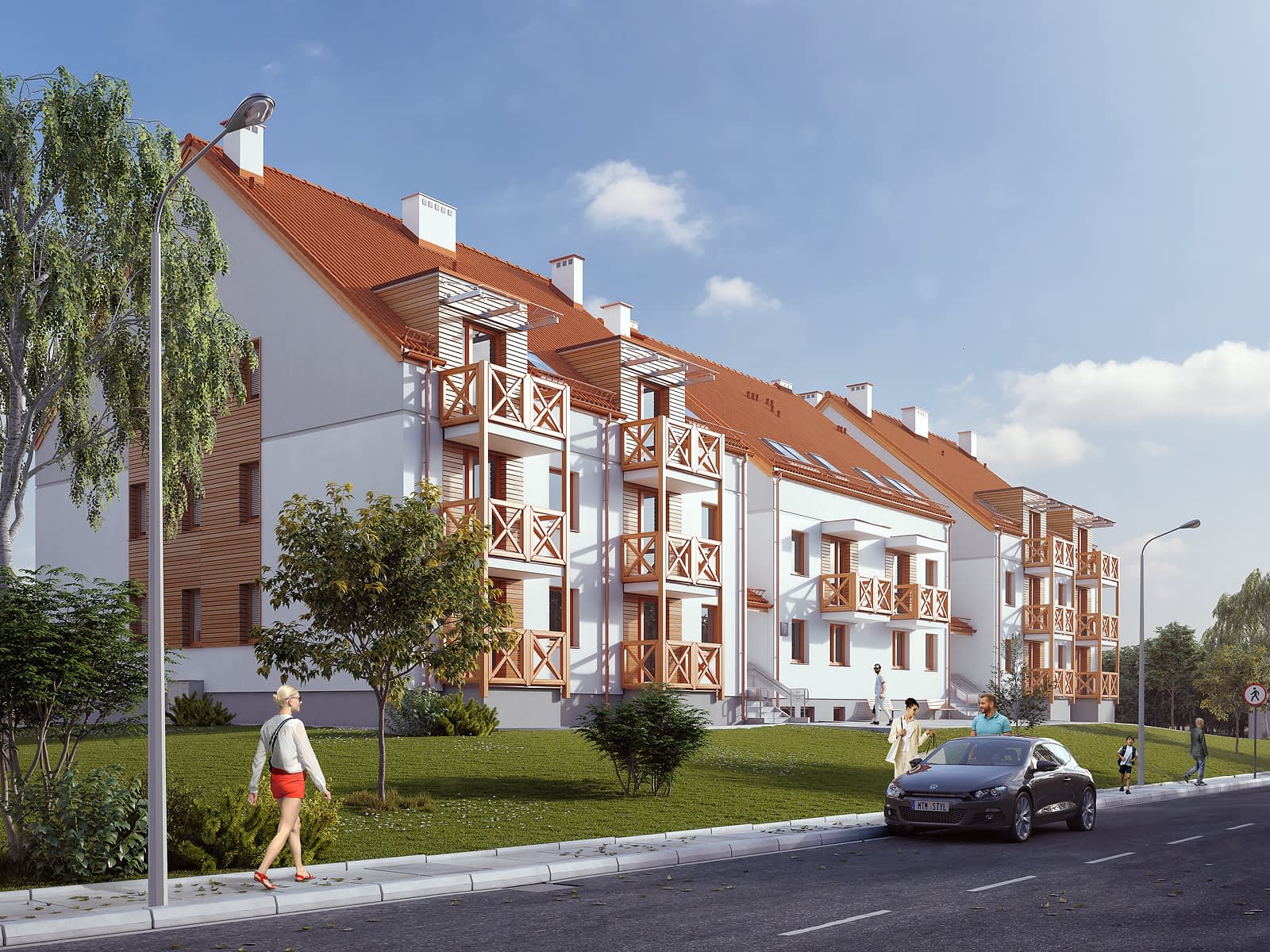

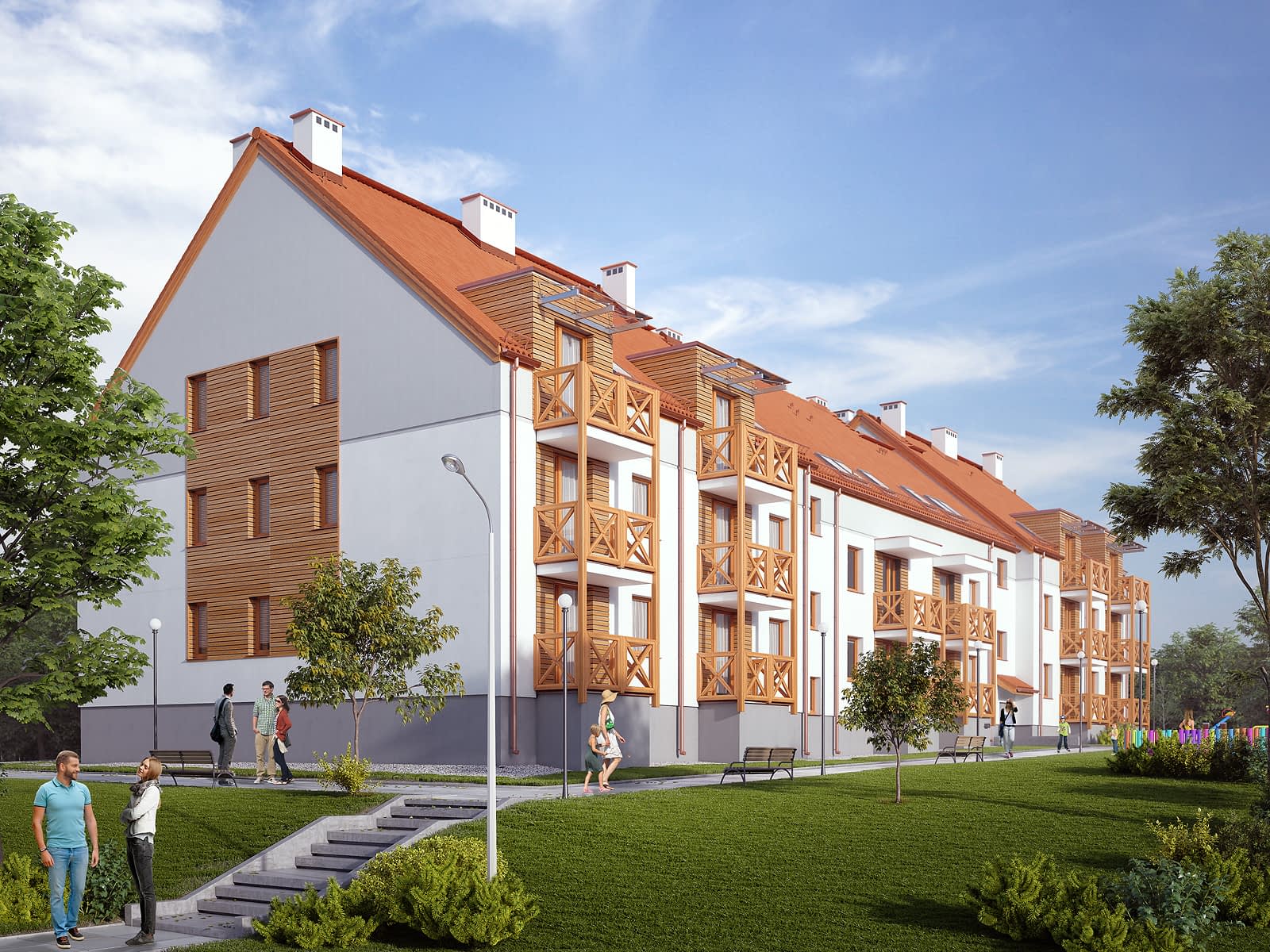

Przytulny to projekt budynku wielorodzinnego, w którym zaprojektowano 28 lokali mieszkalnych na trzech kondygnacjach. Budynek wyróżnia się dwuspadowym dachem oraz drewnianymi elementami wykończenia elewacji oraz balkonów. W budynku znajduje się piwnica, w której wyodrębniono kotłownię, liczne pomieszczenia pomocnicze oraz komórki lokatorskie. Projekt został podzielony na trzy segmenty, zróżnicowane pod kątem ilości i funkcjonalności mieszkań w nich zawartych. Dwa skrajne segmenty są swoim odbiciem lustrzanym i zawierają po jedenaście mieszkań o powierzchni od 33 m2 do 73 m2. W środkowej części budynku zaprojektowano dwa 74 -metrowe mieszkania oraz cztery mieszkania dwupoziomowe o powierzchni 89 m2.

Konstrukcja

Ściany: 2-warstwowe - bloczek silikatowy + styropian, Stropy: żelbetowe, wylewane, Dach: blachodachówka, kąt nachylenia 40°

Rzuty

piwnica

  • schody17.33
  • korytarz/komunikacja15.71
  • korytarz/komunikacja20.7
  • schody17.33
  • pomieszczenie pomocnicze6.43
  • pomieszczenie pomocnicze4.21
  • pomieszczenie pomocnicze2.15
  • skład opału10.25
  • kotłownia26.35
  • pomieszczenie gospodarcze2.4
  • pomieszczenie gospodarcze17.16
  • pomieszczenie gospodarcze2.4
  • pomieszczenie gospodarcze2.4
  • pomieszczenie gospodarcze17.16
  • pomieszczenie gospodarcze2.4
  • pomieszczenie gospodarcze2.55
  • pomieszczenie gospodarcze2.55
  • pomieszczenie gospodarcze10.68
  • pomieszczenie gospodarcze17.04

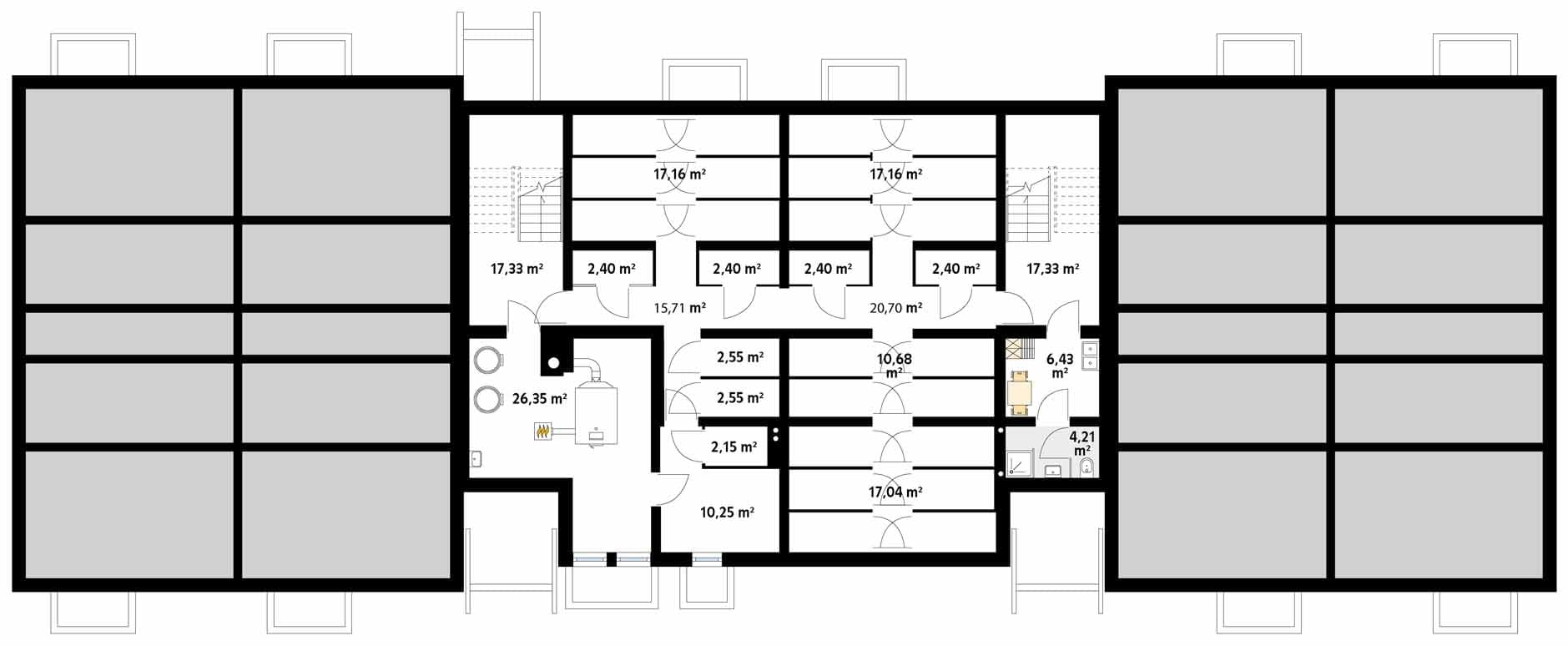

Rzut projektu Przytulny (SI) - piwnica

parter

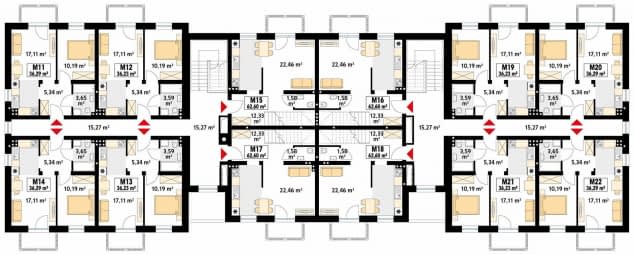

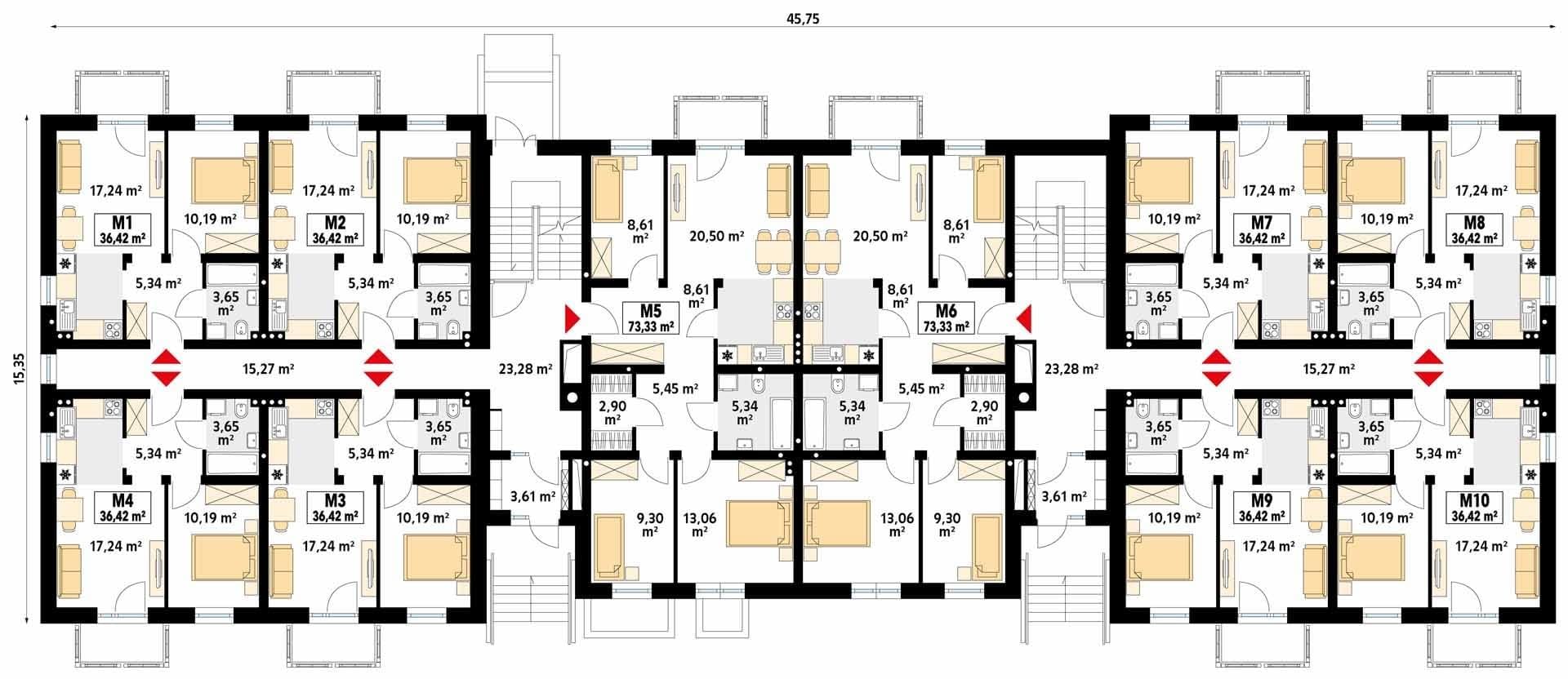

Rzut projektu Przytulny (SI) - parter

pietro1

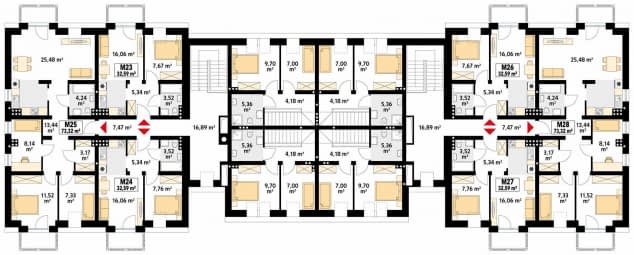

Rzut projektu Przytulny (SI) - pietro1

pietro2

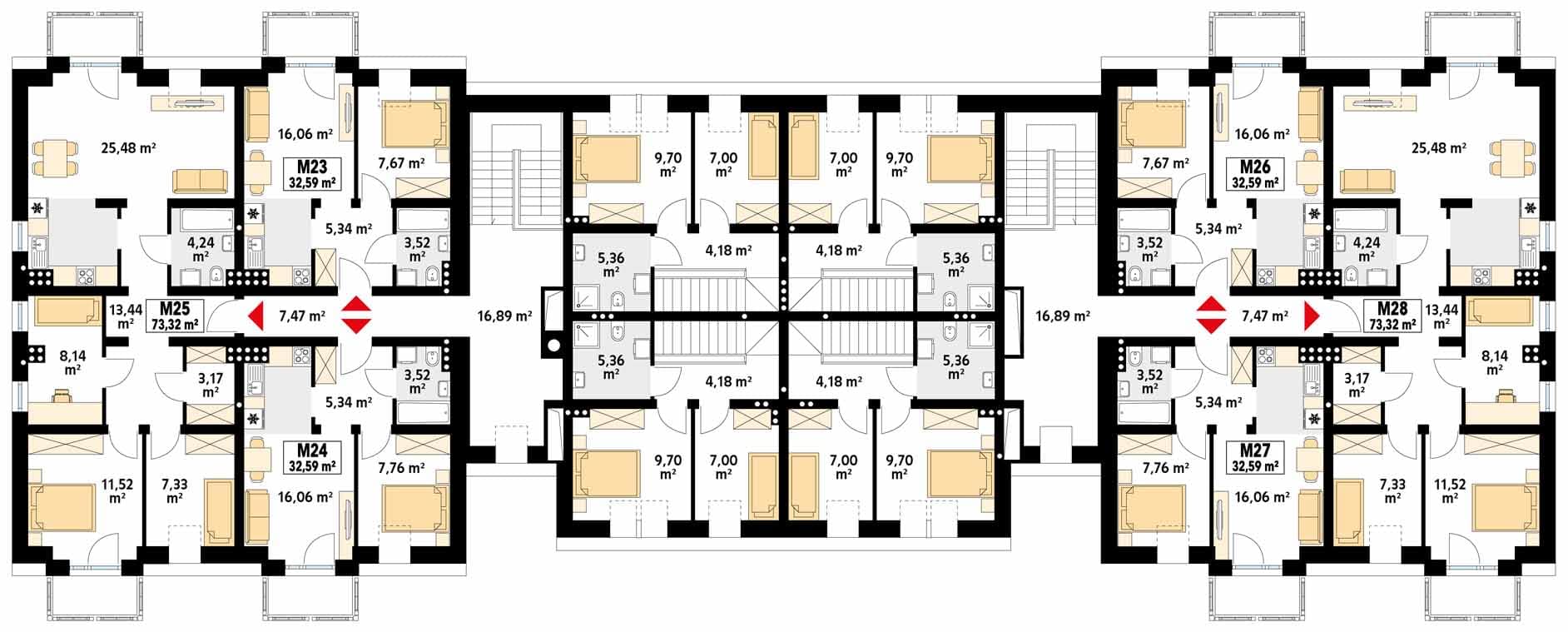

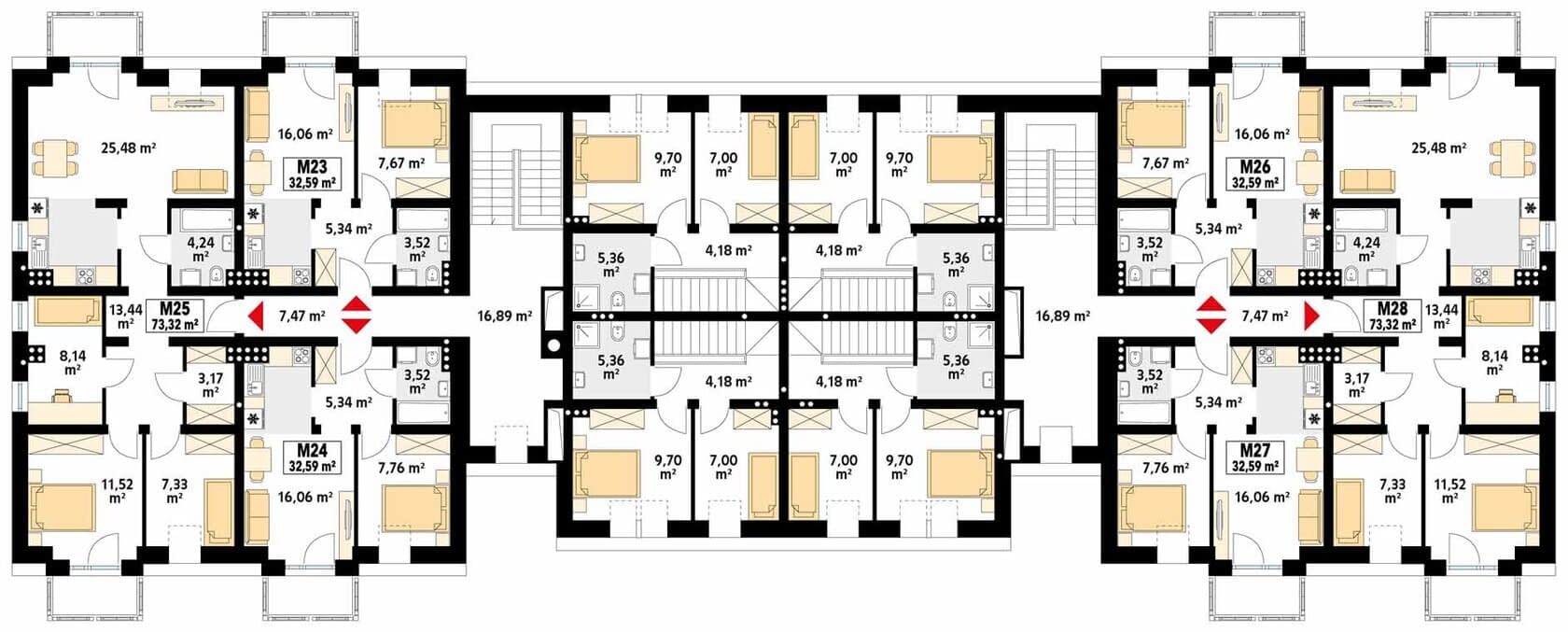

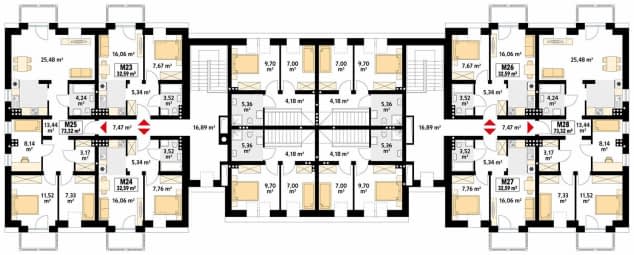

Rzut projektu Przytulny (SI) - pietro2

Usytuowanie na działce

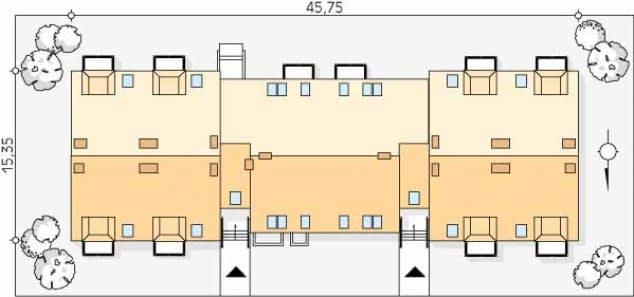

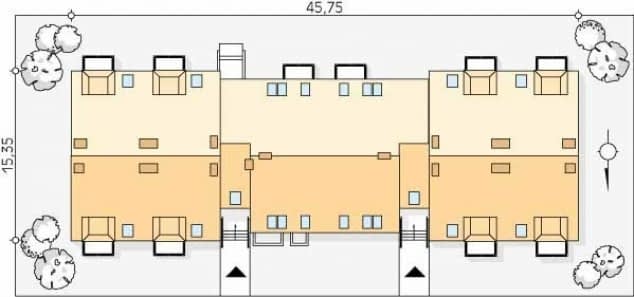

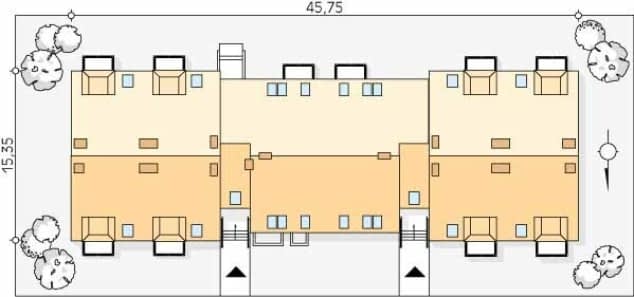

Rzut projektu Przytulny (SI) - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa1990.35 m²
  • Powierzchnia zabudowy655.42 m²
  • Powierzchnia dachu778 m²
  • Kubatura4380.65 m³
  • Długość domu15.35 m
  • Szerokość domu45.75 m
  • Wysokość domu14.48 m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu40°

Zawartość projektu

PROJEKT ARCHITEKTONICZNO-BUDOWLANY ( 4 egzemplarze) zawiera:

  • Projekt architektoniczny – rysunki w skali 1:50 lub 1:100
  • Projekt konstrukcyjny – rysunki w skali 1:50 i 1:25
  • Projekt wewnętrznych instalacji: wodno-kanalizacyjnych, centralnego ogrzewania oraz gazu
  • Projekt wewnętrznych instalacji elektrycznych

Autor projektu wyraża zgodę na zmiany, które dopuszczają następujący zakres adaptacji:

  • dostosowanie fundamentów do warunków geotechnicznych w miejscu posadowienia budynku
  • realizacja budynku w lustrzanym odbiciu
  • zmiana technologii wykonania domu: materiałów ściennych, izolacyjnych, wykończeniowych przy spełnieniu wymaganych normą własności ścian
  • zmiany wymiarów rzutu poziomego budynku w granicach 5%
  • zmiana rodzajów stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości
  • zmiana pokrycia dachowego na ciężkie po dostosowaniu konstrukcji budynku do zwiększonego ciężaru pokrycia dachowego, zmiana kąta nachylenia dachu w granicach 5%
  • podpiwniczenie budynku lub rezygnacja z podpiwniczenia
  • zmiana lokalizacji ścian działowych i wewnętrznych otworów drzwiowych ( przy zachowaniu nośności elementów konstrukcyjnych budynku)
  • zmiana wykonania wewnętrznych instalacji sanitarnych i elektrycznych zgodnie z uzyskanymi warunkami zapewnienia dostaw mediów do budynku mieszkalnego
  • zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych

Powyższe zamiany muszą być dokonane z zachowaniem obowiązujących norm i przepisów prawa budowlanego przez osoby posiadające odpowiednie uprawnienia. Wszelkie pozostałe zmiany w projektach wymagają odrębnej zgody autorów.

Dodatkowo do zakupionego projektu dołączone są

  • Uprawnienia projektantów,
  • Standardową zgodę na zmiany,
  • Projektowaną charakterystykę energetyczną,
  • Analizę porównawczą systemów ogrzewania,
  • Rzut w skali 1:500 do projektu zagospodarowania działki,
  • Informację BIOZ (Bezpieczeństwo i Ochrona Zdrowia w czasie budowy),
