Projekt domu Qubik 2

Name: Qubik 2
Brand: MG Projekt
SKU: qubik-2
Price: 7940.00 PLN
Availability: InStock

Projekt domu Qubik 2 – wizualizacja 3D rzutu parteru

Projekt domu Qubik 2 – wizualizacja 3D rzutu piętra

Projekt domu Qubik 2 – wizualizacja 3D rzutu strychu

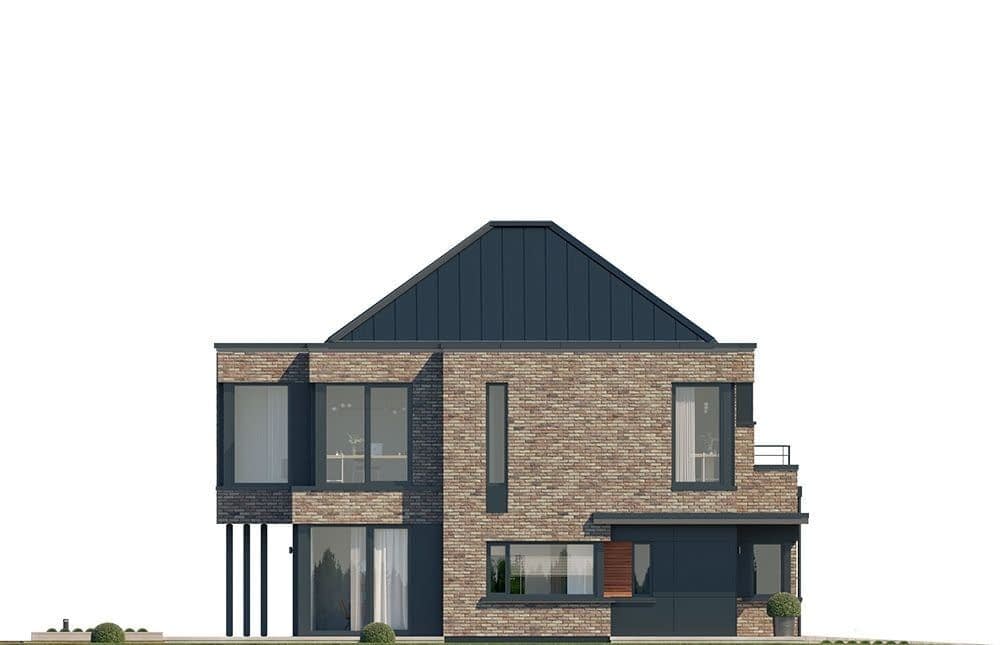

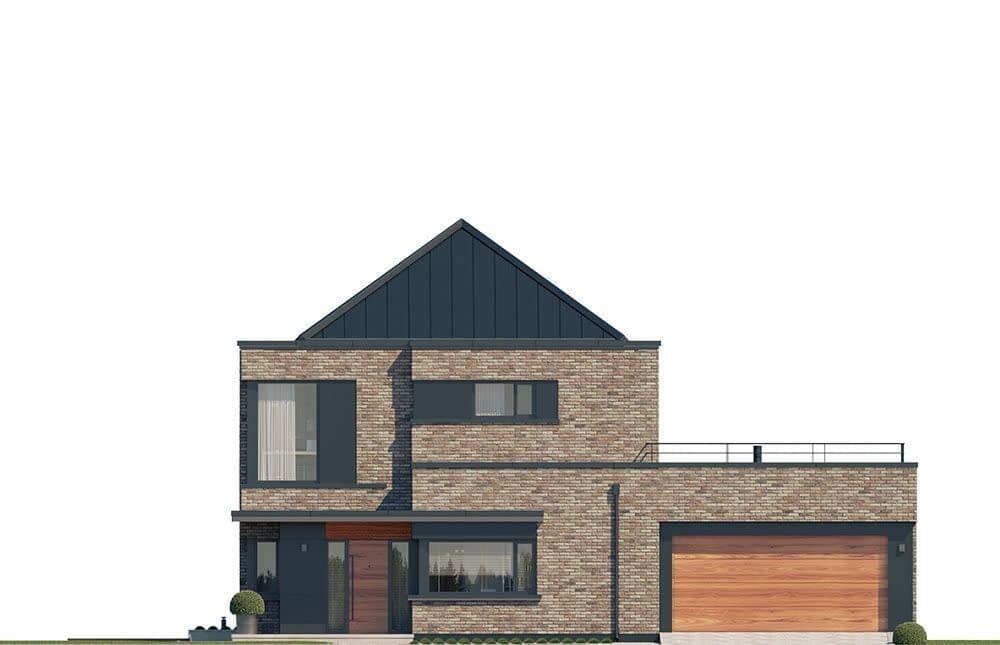

Projekt domu Qubik 2 – elewacja frontowa

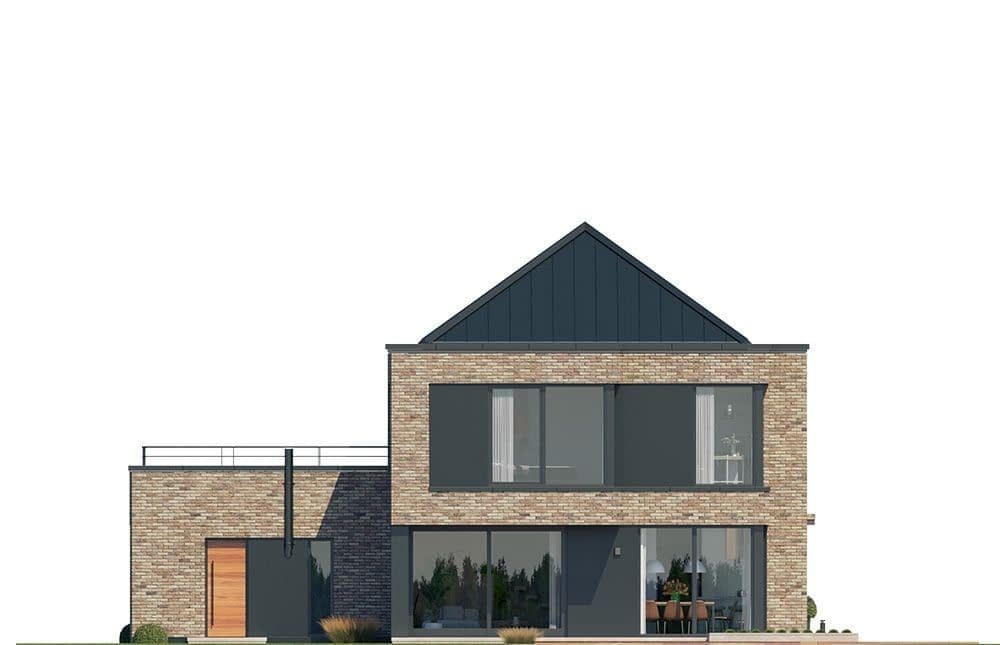

Projekt domu Qubik 2 – elewacja ogrodowa

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

7 940 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa159.81 m²
KondygnacjePiętrowy
GarażDwustanowiskowy
DachWielospadowy
Kąt nach. dachu30°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

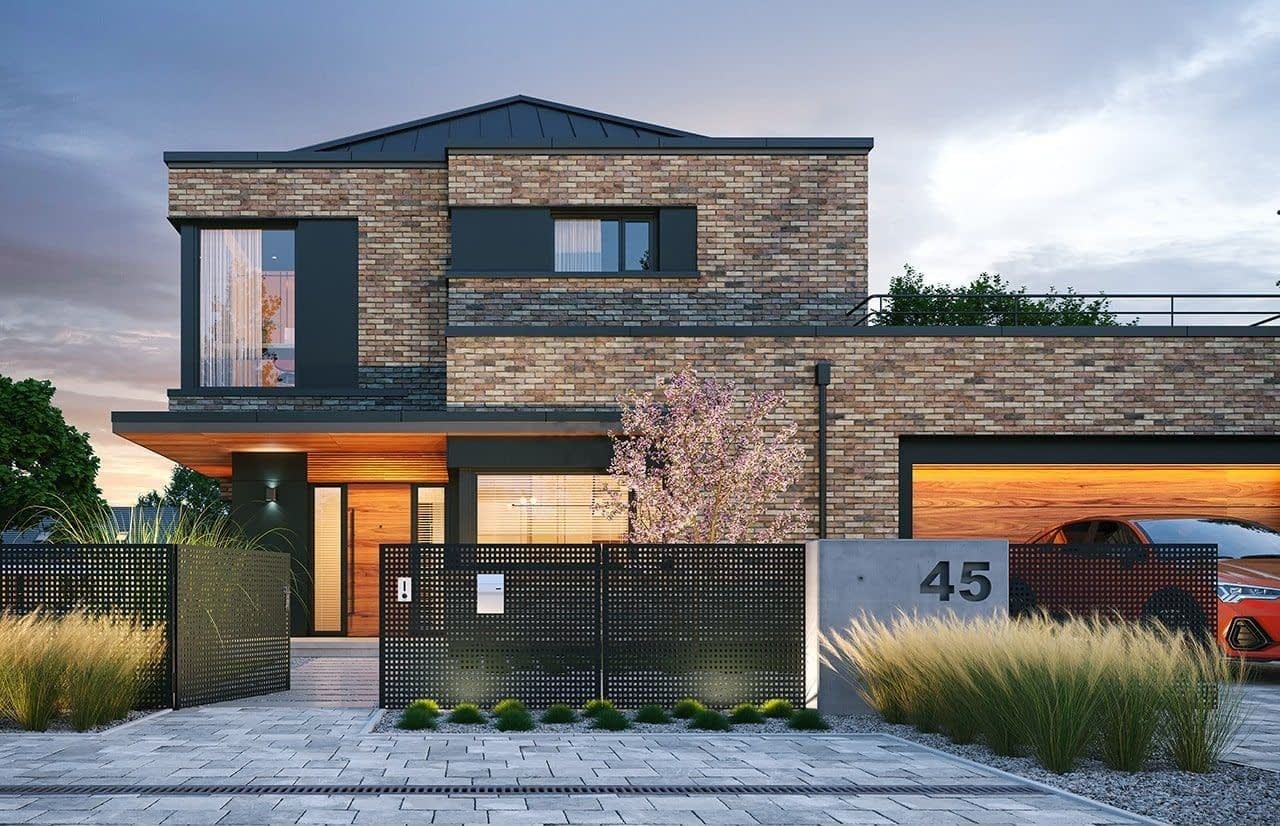

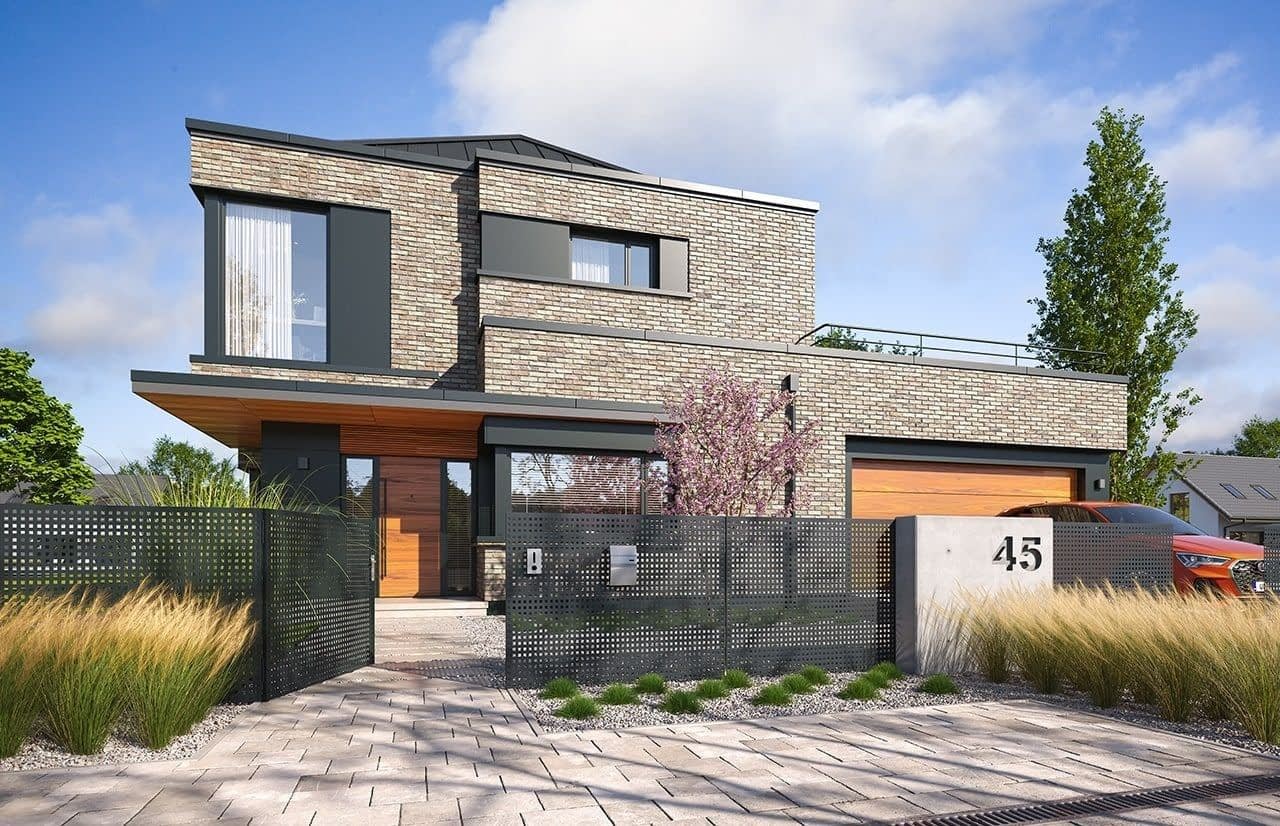

Qubik 2 to piętrowy dom o powierzchni użytkowej 159,81 m² z czterospadowym dachem i elewacją z klinkieru – kompromis między modernizmem a wymogiem dachu spadzistego.

Klinkier i gzymsy

Bryła z przenikających się brył jest nowoczesna, ale przykryto ją czterospadowym dachem 30° z gzymsami, co spełnia częsty wymóg planów miejscowych. Klinkierowa okładzina dodaje elegancji, a wejście we wciętym narożniku ma dodatkowe zadaszenie.

Wnętrze

Trzy sypialnie z garderobami i łazienkami, salon i dodatkowy pokój na parterze. Z piętra wychodzi się na taras na dachu dwustanowiskowego garażu (34,22 m²).

wymiary budynku: 15,66 × 13,45 m
minimalna działka: 22,66 × 21,45 m
wysokość: 8,97 m
kubatura: 765 m³

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 451 tys. zł, roboty wykończeniowe ok. 390 tys. zł, instalacje ok. 115 tys. zł, a realizacja domu pod klucz ok. 841 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Plan miejscowy nie pozwala na płaski dach? Zamów projekt domu Qubik 2 na wbudowie.pl.

Konstrukcja

Fundamenty: płyta fundamentowa

Ściany zewnętrzne: ściany murowane - pustaki silikatowe + styropian

Strop: monolityczny betonowy nad parterem i piętrem

Elewacje płytki klinkierowe

Pokrycie dachu: blacha na rąbek + dach płaski

Rzuty

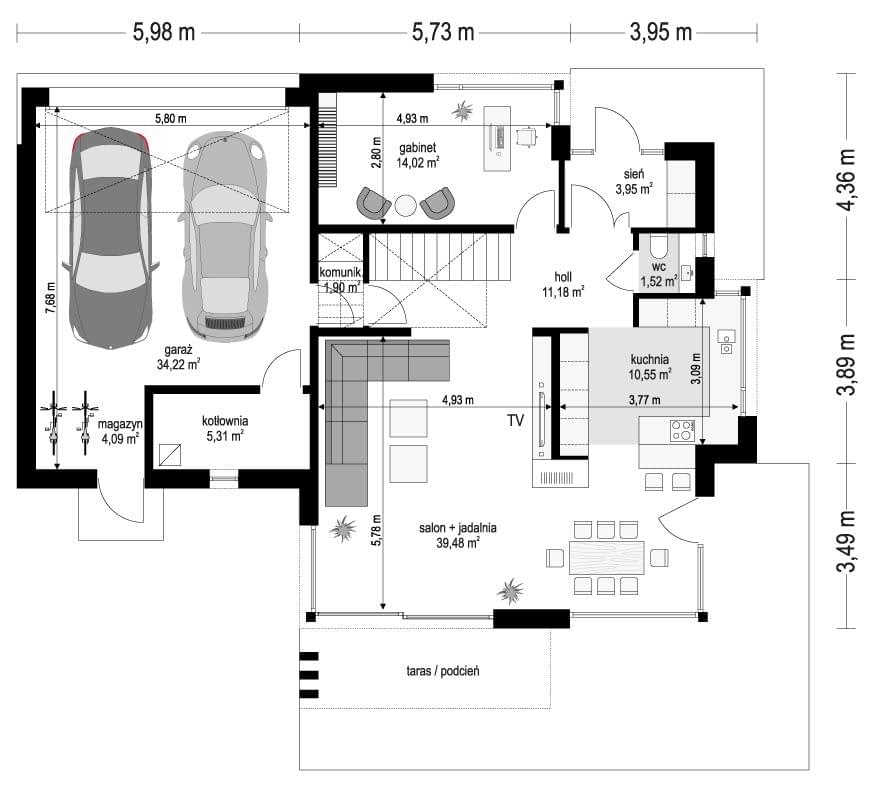

Parter

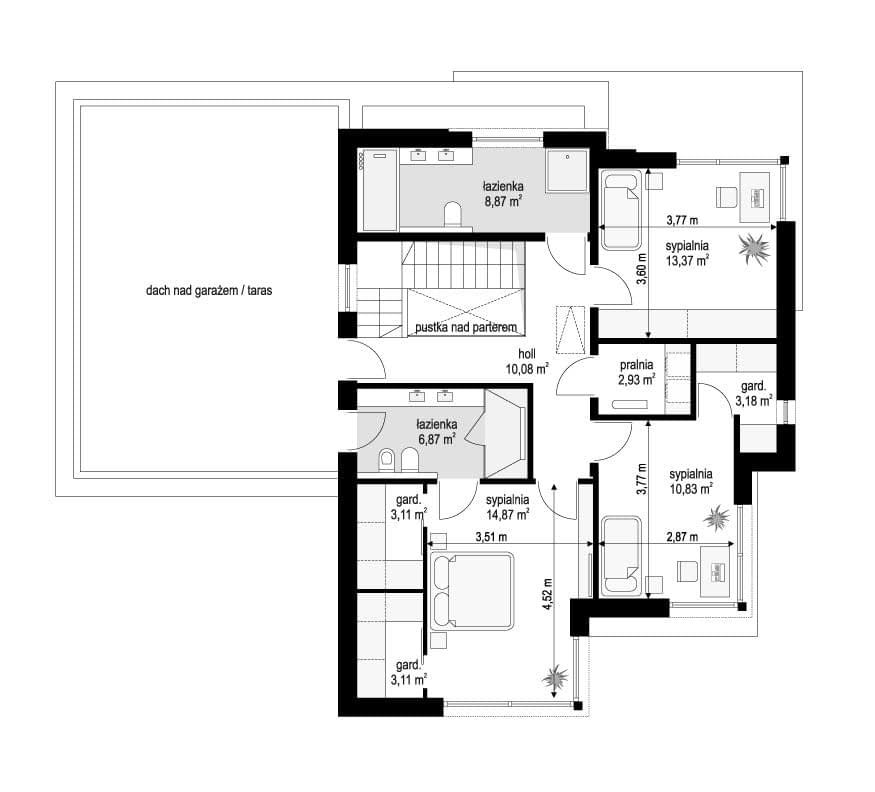

Piętro

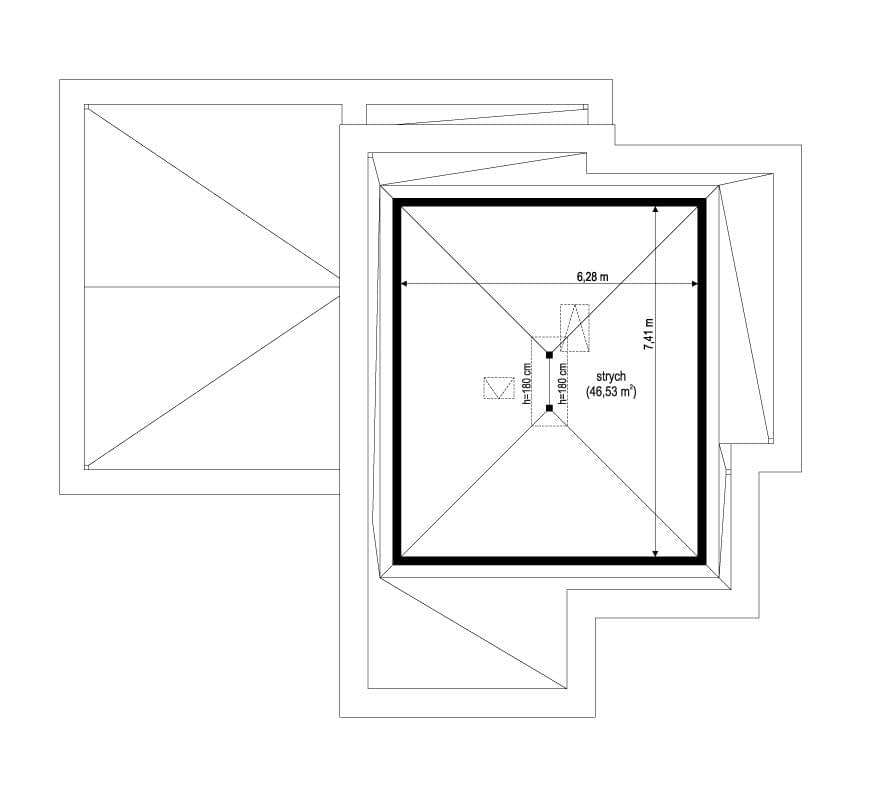

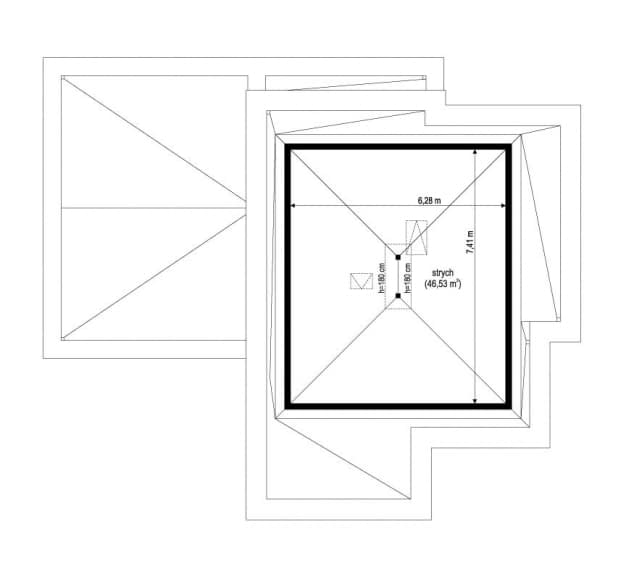

Strych

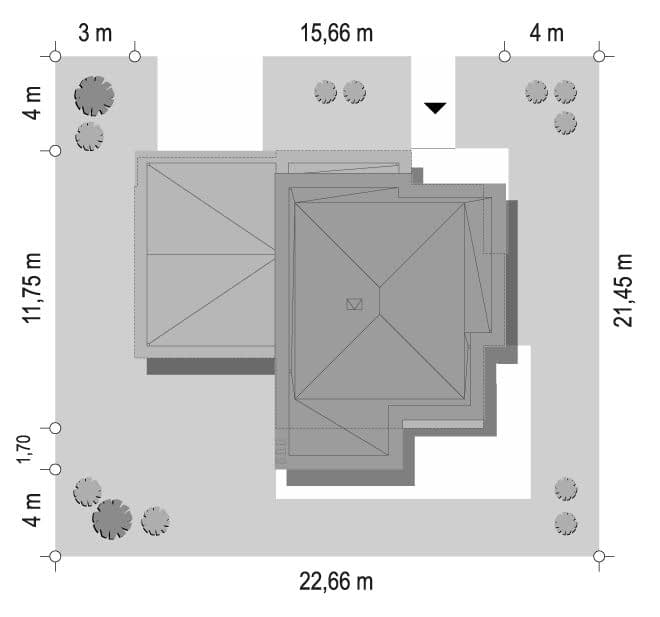

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa159.81 m²
Powierzchnia netto165.12 m²
Powierzchnia zabudowy152.83 m²
Liczba łazienek3
Liczba pokoi5
Powierzchnia dachu68.89 m²
Kubatura765 m³
Długość domu13.45 m
Szerokość domu15.66 m
Wysokość domu8.97 m
Energia pierwotna67.9 kWh/m²/rok
Energia końcowa22.6 kWh/m²/rok
Minimalne wymiary działki21.45 x 22.66m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy
Kąt nach. dachu30°

Instalacja grzewcza

EUco43.5 kwH/m²/rok

Koszty budowy

Stan surowy284445 zł
Stan surowy zamknięty450809 zł
Koszt wykończenia390073 zł
Koszt instalacji115451 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
