Projekt domu Rubin 3 wariant B

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

5 950 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa255.22 m²
KondygnacjeParterowy, z poddaszem
GarażDwustanowiskowy
DachWielospadowy
Kąty nach. dachu34°, 39°, 45°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Wariant projektu z garażem dwustanowiskowym, budynek poszerzony symetrycznie, zmiana stropów na płytę żelbetową, przesunięcie ściany nośnej pomiędzy salonem i kotłownią.

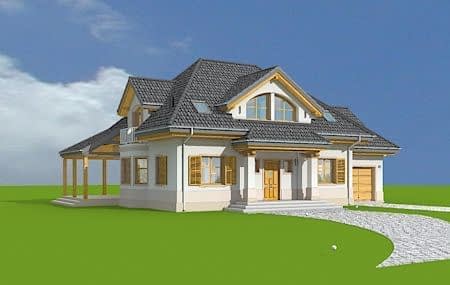

Projekt domu Rubin 3 to wariantowa wersja popularnego projektu Rubin. W stosunku do wersji podstawowej projektu dom Rubin 3 jest pomniejszony, ma jednostanowiskowy garaż oraz zabudowaną pustką nad pokojem dziennym na poddaszu. Dom przeznaczony jest dla pięcio - sześcioosobowej rodziny. Parterowa bryła z poddaszem użytkowym, składa się z części mieszkalnej i dobudowanego z boku garażu. Całość budynku przekryta jest wielospadowym dachem, z dużymi lukarnami na każdej elewacji. Spokojna podmiejska architektura domu z ciekawymi detalami, jak wykusze, ganki z kolumnami, czy łukowe okna, balkony, łączy się z funkcjonalnie zaprojektowanym wnętrzem budynku. Szczególną atrakcją projektu jest duża lukarna frontowa z gankiem wejściowym i kolumnami. Od strony ogrodu zaś duży podcień, gdzie pod zadaszeniem można schronić się przed deszczem lub upalnym słońcem. Wnętrze parteru domu Rubin 3 to przede wszystkim otwarta przestrzeń dzienna, z salonem, jadalnią i holem. Na parterze zaprojektowano kuchnię oraz dodatkowy pokój, mogący służyć za gabinet lub na przykład sypialnię gościnną. Zmieściły się też pomieszczenia gospodarcze - kotłownia i garaż z zapleczem ogrodowym. Na poddaszu zaplanowano pięć pokoi sypialnych z garderobami i szafami wbudowanymi, dużą łazienkę i pralnię-suszarnię. Dom idealnie nadaje się dla dużej wielodzietnej rodziny. Pracownia posiada wersję odbicia lustrzanego projektu domu Rubin 3 oraz inne jego wersje: projekt domu Rubin i projekt domu Rubin 2. Zapraszamy!

Konstrukcja

Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
Ściany zewnętrzneściany murowane - pustaki porotherm + styropian + tynk cienkowarstwowy
StropTeriva
Elewacjetynk cienkowarstwowy na styropianie
Pokrycie dachudachówka

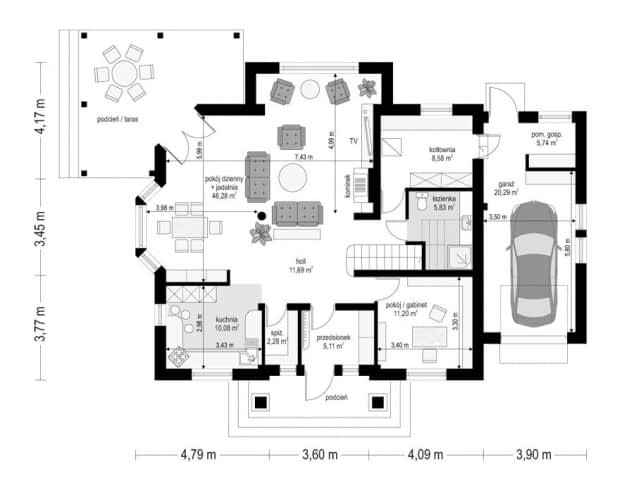

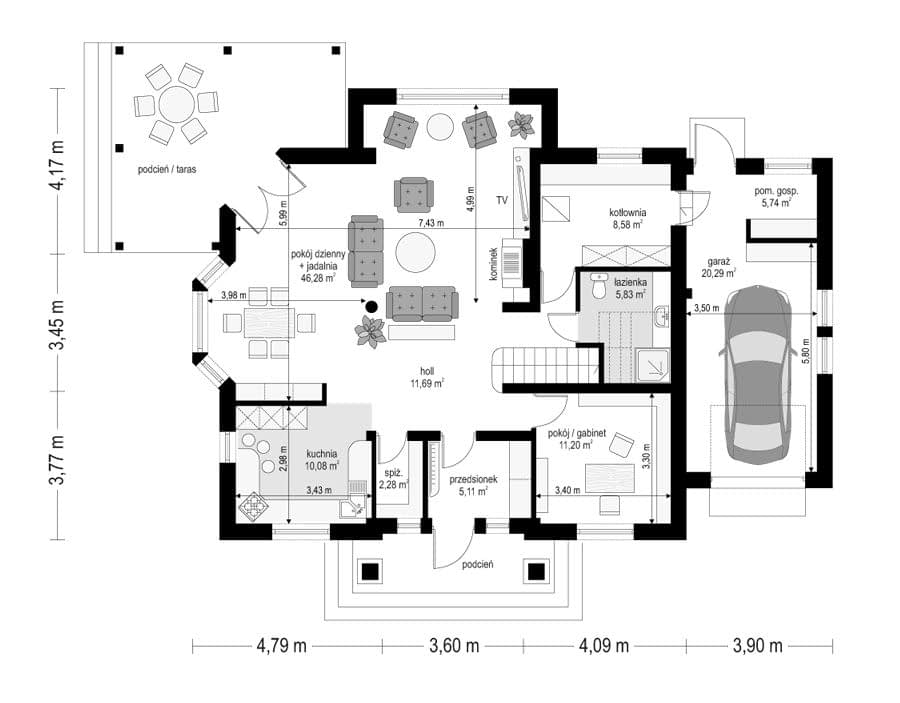

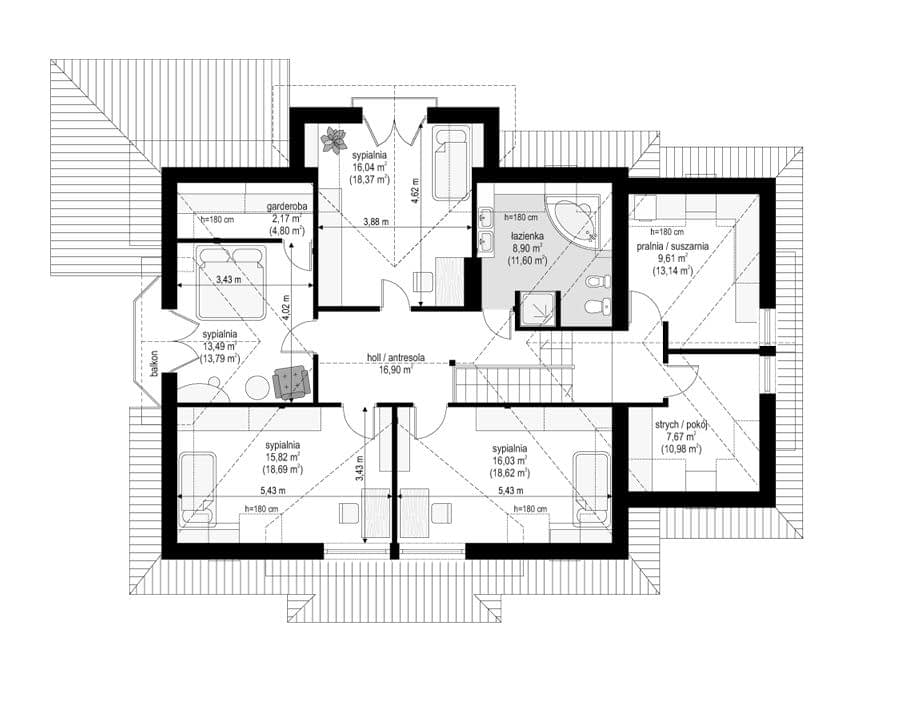

Rzuty

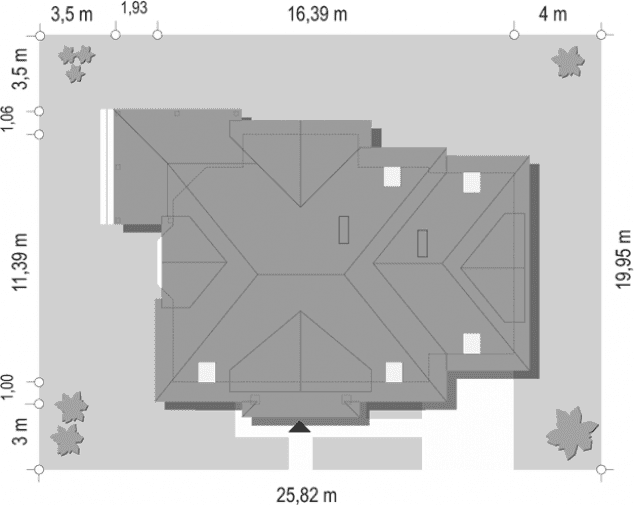

sytuacja

Dane techniczne

Powierzchnia użytkowa255.22 m²
Powierzchnia netto265.88 m²
Powierzchnia zabudowy198.99 m²
KominekTak
Liczba łazienek2
Liczba pokoi7
Powierzchnia dachu297.13 m²
Kubatura1106 m³
Długość domu11.39 m
Szerokość domu16.39 m
Wysokość domu9.03 m
Poddaszeużytkowe
Minimalne wymiary działki19.45 x 29.93m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy
Kąty nach. dachu34°, 39°, 45°

Koszty budowy

Stan surowy189163 zł
Stan surowy zamknięty294676 zł
Koszt wykończenia295449 zł
Koszt instalacji65488 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
