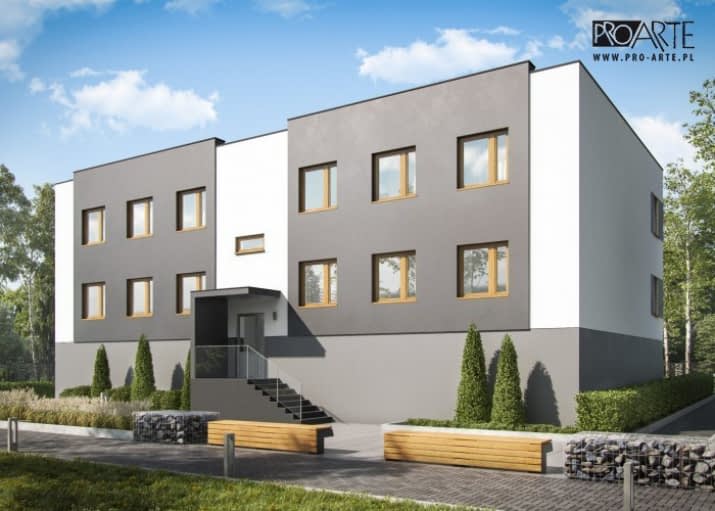

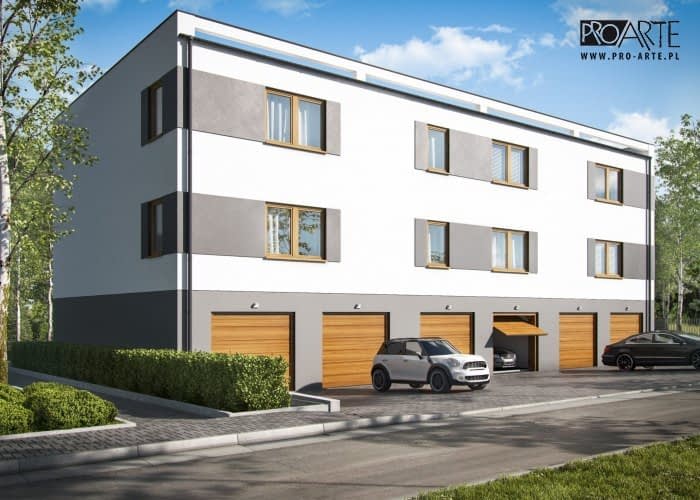

Projekt domu SAN PEDRO - budynek wielorodzinny
- Typ projektuWolnostojący
- Powierzchnia użytkowa629.84 m²
- KondygnacjePiętrowy
- GarażTrzystanowiskowy lub więcej
- DachPłaski
- Kąt nach. dachu2°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Konstrukcja

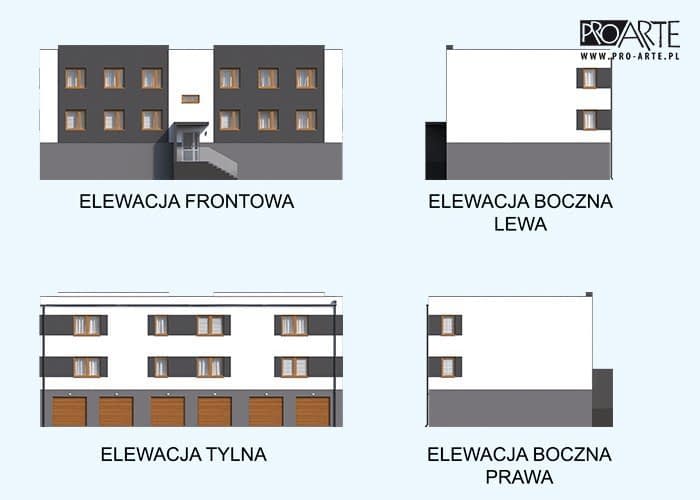

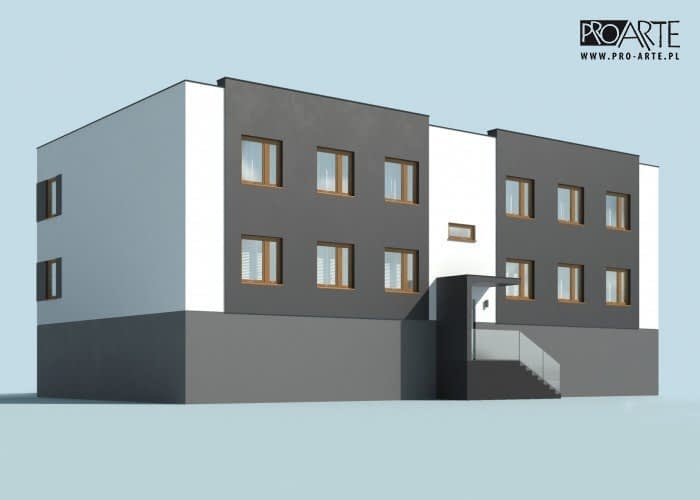

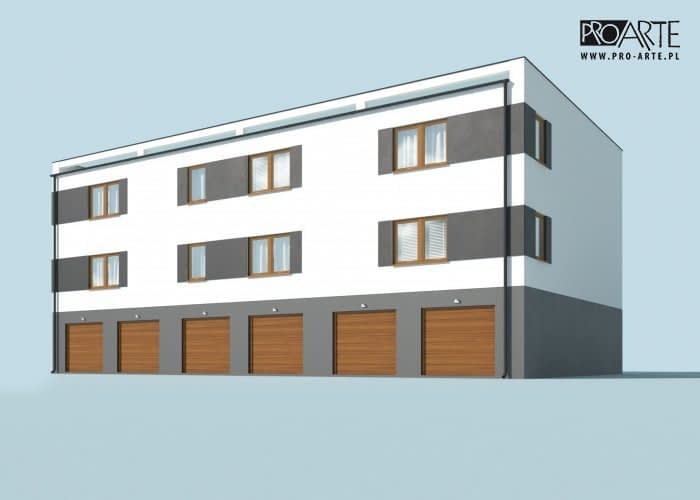

Budynek o zwartej bryle, dwupiętrowy. Budynek przekryty jest dachem płaskim. Maksymalna wysokość budynku wynosi 9,23m (bez murka ogniowego). Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.
KONSTRUKCJA:
Główne rozwiązania konstrukcyjno - materiałowe: Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy żelbetowe, ściany nośne w układzie mieszanym z pustaków ceramicznych spięte wieńcami, stropy i stropodach pełny na bazie stropu żelbetowego monolitycznego jednokierunkowo i krzyżowo zbrojonego.
Rzuty

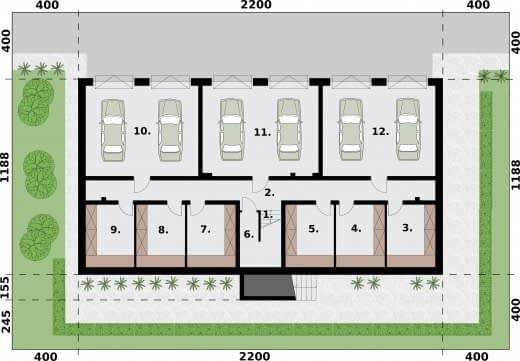

Rzut przyziemia
- 1 Klatka schodowa37.71
- 2 Korytarz26.48
- 3 Pomieszczenie piwniczne10.9
- 4 Pomieszczenie piwniczne10.98
- 5 Pomieszczenie piwniczne10.9
- 6 Pomieszczenie techniczne0.75
- 7 Pomieszczenie piwniczne10.9
- 8 Pomieszczenie piwniczne10.98
- 9 Pomieszczenie piwniczne10.9
- 10 Garaż37.71
- 11 Garaż37.72
- 12 Garaż37.71

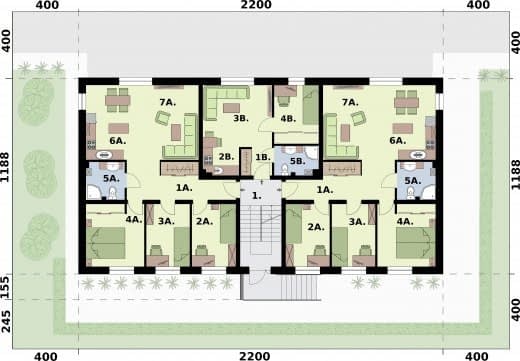

Rzut piętra
- 1 Klatka schodowa4.52
- 1A Przedpokój z garderobą12.68
- 2A Pokój9.89
- 3A Pokój9.79
- 4A Pokój13.03
- 5A Łazienka5.17
- 6A Kuchnia z aneksem jadalnym11.04
- 7A Salon19.35
- 1B Przedpokój z garderobą3.07
- 2B Kuchnia z aneksem jadalnym4.97
- 3B Salon14.08
- 4B Pokój9.4
- 5B Łazienka4.52

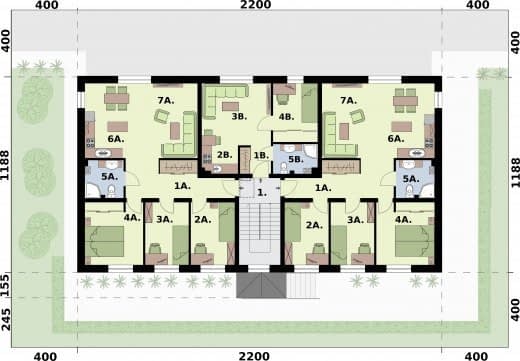

Rzut drugiego piętra
- 1 Klatka schodowa4.45
- 1A Przedpokój i garderoba12.68
- 2A Pokój9.89
- 3A Pokój9.78
- 4A Pokój13.03
- 5A Łazienka5.1
- 6A Kuchnia z aneksem jadalnym11.04
- 7A SALON19.35
- 1B Przedpokój i garderoba3.07
- 2B Kuchnia z aneksem jadalnym4.94
- 3B Salon14.08
- 4B Pokój9.4
- 5B Łazienka4.45
Dane techniczne
- Powierzchnia użytkowa629.84 m²
- Powierzchnia zabudowy261.36 m²
- Liczba pokoi39
- Powierzchnia dachu242 m²
- Kubatura2358.7 m³
- Wysokość domu9.23 m
- Minimalne wymiary działki30 x 19.88m
- GarażTrzystanowiskowy lub więcej
- Rodzaj dachuPłaski
- Kąt nach. dachu2°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
Zestaw umów
Zmiany w projekcie
Tablica budowy
Dziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
