Projekt domu SAN VITO - budynek wielorodzinny
Rabat -200 zł
- Typ projektuWolnostojący
- Powierzchnia użytkowa473.64 m²
- KondygnacjePiętrowy, z poddaszem
- GarażBez garażu
- DachPłaski
- Kąt nach. dachu1°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Konstrukcja
Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy żelbetowe, ściany nośne w układzie mieszanym spięte wieńcami, stropy i stropodach pełny na bazie stropu żelbetowego monolitycznego jednokierunkowo i krzyżowo zbrojonego.. Ściany zewnętrzne wymurować z pustaków typu “Porotherm 25 DRYFIX” klasy 15, na zaprawie systemowej w piance Porotherm „DRYFIX.SYSTEM” i ocieplić warstwą styropianu gr. 20cm „Termo Organika”
Rzuty

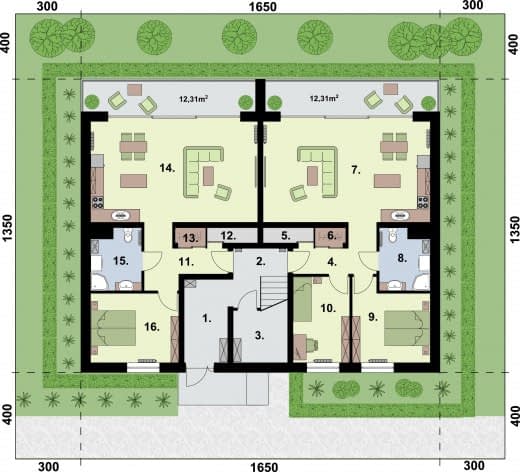

Rzut przyziemia
- 1 Przedsionek7.82
- 2 Klatka schodowa10
- 3 Pomieszczenie techniczne2.47
- 4 Komunikacja5.94
- 5 Pomieszczenie gospodarcze1.73
- 6 Garderoba1.28
- 7 Pokój dzienny z aneksem kuchennym35.24
- 8 Łazienka6.09
- 9 Pokój12.06
- 15 Łazienka6.09
- 10 Pokój10.1
- 11 Komunikacja7.82
- 12 Pomieszczenie gospodarcze1.23
- 16 Pokój12.7
- 13 Garderoba1.28
- 14 Pokój dzienny z aneksem kuchennym35.24

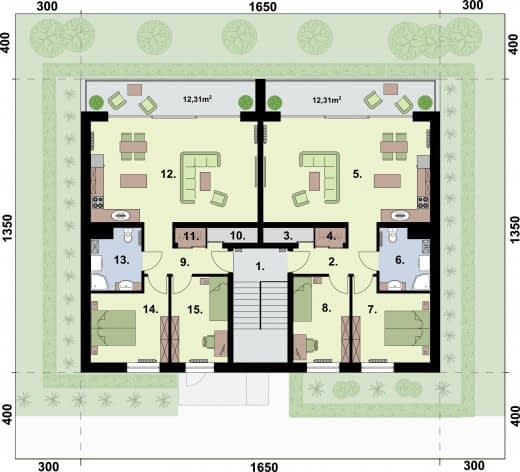

Rzut 1 piętra
- 3 Pomieszczenie gospodarcze1.73
- 4 Garderoba1.28
- 5 Pokój dzienny z aneksem kuchennym35.24
- 6 Łazienka6.09
- 7 Pokój12.06
- 8 Pokój10.1
- 9 Komunikacja5.94
- 13 Łazienka6.09
- 14 Pokoj12.06
- 15 Pokój10.1
- 10 Pomieszczenie gospodarcze1.73
- 11 Garderoba1.28
- 12 Pokój dzienny z aneksem kuchennym35.24
- 1 Klatka schodowa12.92
- 2 Komunikacja5.94
Rzut 2 piętra
- 1 Klatka schodowa12.92
- 4 Garderoba1.28
- 5 Pokój dzienny z aneksem kuchennym35.24
- 7 Pokój12.06
- 10 Pomieszczenie gospodarcze1.73
- 9 Komunikacja5.94
- 11 Garderoba1.28
- 8 Pokój10.1
- 12 Pokój dziennyn z aneksem kuchennym35.24
- 3 Pomieszczenie gospodarcze1.73
- 6 Łazienka6.09
- 13 Łazienka6.09
- 14 Pokój12.06
- 15 Pokój10.1
Dane techniczne
- Powierzchnia użytkowa473.64 m²
- Powierzchnia zabudowy222.75 m²
- Liczba pokoi30
- Powierzchnia dachu200.21 m²
- Kubatura1885.25 m³
- Wysokość domu9.89 m
- PoddaszeUżytkowe
- Minimalne wymiary działki22.5 x 21.5m
- GarażBez garażu
- Rodzaj dachuPłaski
- Kąt nach. dachu1°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
