Projekt domu SANTA ROSA 2 podpiwniczenie
Rabat -150 zł
- Typ projektuWolnostojący
- Powierzchnia użytkowa127.27 m²
- Kondygnacjez piwnicą
- GarażDwustanowiskowy
- DachPłaski
- Kąt nach. dachu2°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Opis projektu
Konstrukcja
- ściany zewnętrzne murowane grubości POROTHERM 30 DRYFIX - 30cm, na zaprawie systemowej DRYFIX.SYSTEM
- ocieplenie ścian styropian 14 cm
- ocieplony wełną ROCKWOOL gr. min. 22 cm
- pokrycie dachu systemem DACHROCK SPS ROCKWOOL
Technologia szkieletowa : zapytaj o dostępność
Rzuty

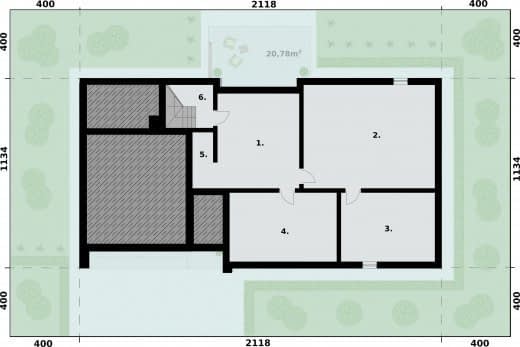

Rzut piwnicy
- 1 Pomieszczenie gospodarcze25.76
- 2 Pomieszczenie gospodarcze45.25
- 3 Pomieszczenie gospodarcze21.48
- 4 Pomieszczenie gospodarcze24.53
- 5 Pomieszczenie gospodarcze3.78
- 6 Komunikacja6.69

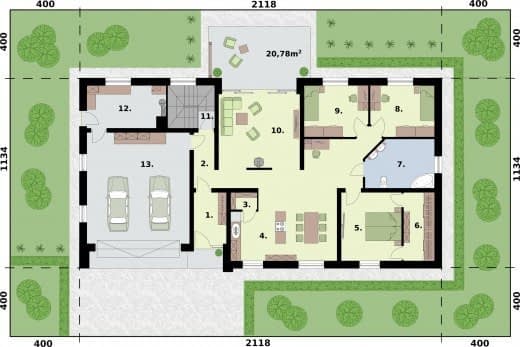

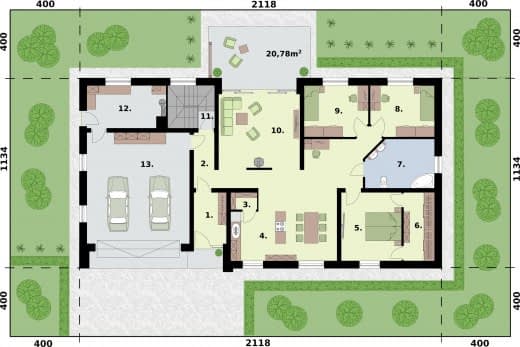

Rzut przyziemia
- 1 Wiatrołap5.55
- 2 Komunikacja20.17
- 3 Spiżarnia1.47
- 4 Kuchnia z aneksem jadalnym24.01
- 5 Sypialnia13.85
- 6 Garderoba7.03
- 7 Łazienka10.71
- 8 Pokój 10.78
- 9 Pokój10.78
- 10 Pokój dzienny20.71
- 11 Komunikacja1.21
- 12 Kotłownia8.57
- 13 Garaż38.63
Dane techniczne
- Powierzchnia użytkowa127.27 m²
- Powierzchnia zabudowy225 m²
- Liczba pokoi19
- Powierzchnia dachu206.65 m²
- Kubatura1176 m³
- Wysokość domu4.06 m
- Piwnicatak
- Minimalne wymiary działki21.04 x 29.18m
- GarażDwustanowiskowy
- Rodzaj dachuPłaski
- Kąt nach. dachu2°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
