Projekt domu SARAGOSSA

Name: SARAGOSSA
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: saragossa
Price: 3500.00 PLN
Availability: InStock

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 500 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa125.37 m²
KondygnacjeParterowy, z poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu43°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Konstrukcja

Technologia tradycyjna :
- powierzchnia zabudowy - 106,72m2

- powierzchnia schodów zew., nie wchodząca w pow. zabudowy -17,13m2

- powierzchnia użytkowa- 144,29m2

- powierzchnia całkowita - 230,57m2
- kubatura - 565,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

Rzuty

parter

8. Przedsionek2.16
2. Komunikacja10.25
3. Łazienka3.06
4. Spiżarnia1.4
1. Wiatrołap2.89
5. Kuchnia7.22
6. Jadalnia6.42
7. Pokój dzienny25.77
9. Kotłownia5.14
10. Garaż18.92
11. Skład drewna kominkowego2

1. Komunikacja7.5
2. Łazienka5.32
3. Pokój8
4. Pokój10.78
5. Sypialnia11.02
6. Garderoby3.53
7. Strych12.91

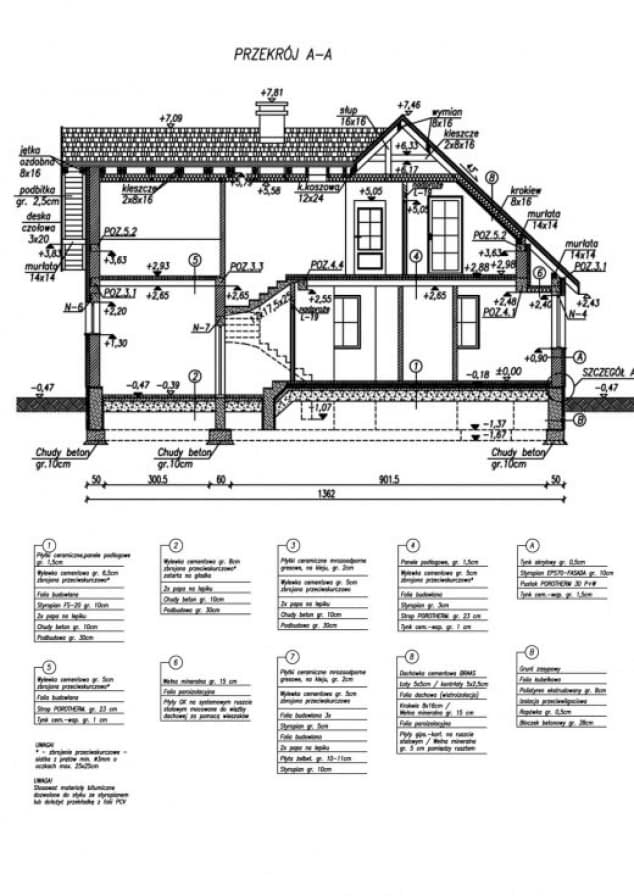

Przekrój A-A

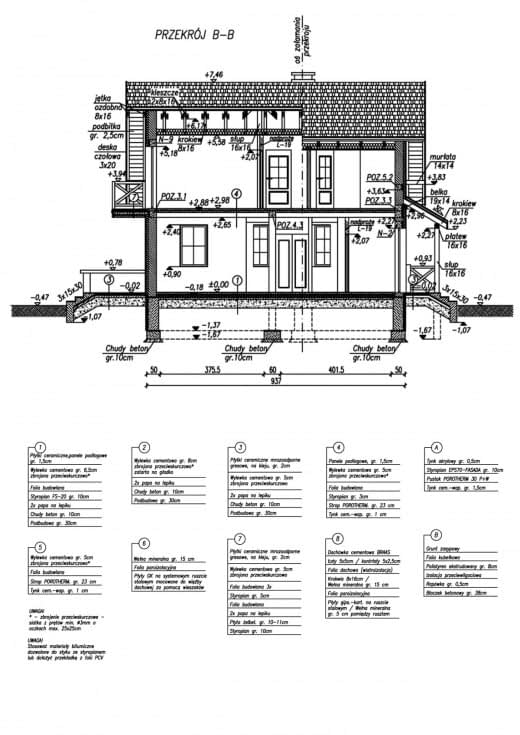

Przekrój B-B

Dane techniczne

Powierzchnia użytkowa125.37 m²
Powierzchnia zabudowy106.72 m²
Liczba pokoi16
Powierzchnia dachu215 m²
Kubatura656 m³
Wysokość domu7.93 m
PoddaszeUżytkowe
Minimalne wymiary działki21.7 x 17.45m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu43°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
