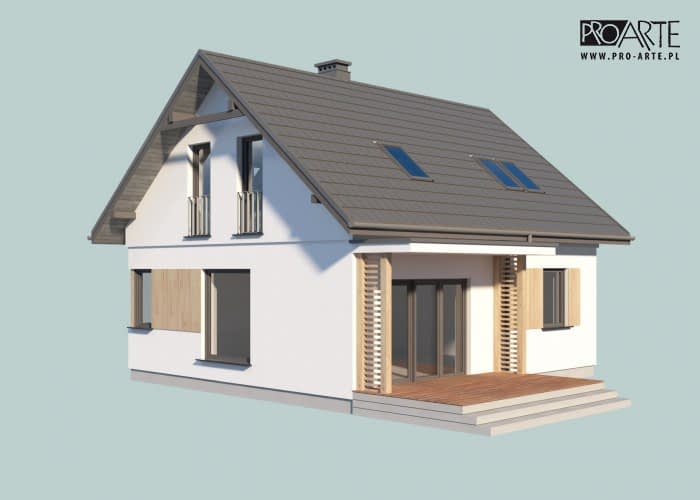

Projekt domu SEVILLA 4 - na zgłoszenie do 70m2
Rabat -100 zł
Promocja ważna do
27-05-2025
- Typ projektuWolnostojący
- Powierzchnia użytkowa81.7 m²
- Kondygnacjez poddaszem
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Konstrukcja
Budynek w technologii murowanej:
-tradycyjne ławy fundamentowe
-strop systemowy Porotherm gęstożebrowy
-ściany Porotherm 30 cm
-działowe Porotherm 11.5
-więźba dachowa drewniana
-pokrycie dachu KORAMIC dachówka ceramiczna
Ogrzewanie:
- kocioł gazowy lub pompa ciepła powietrze-woda VIESSMANN
Rzuty

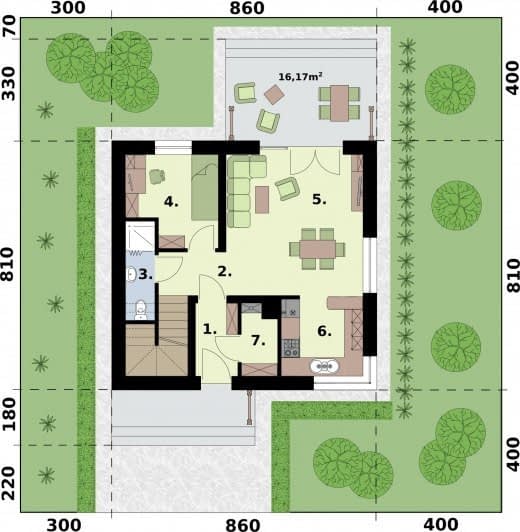

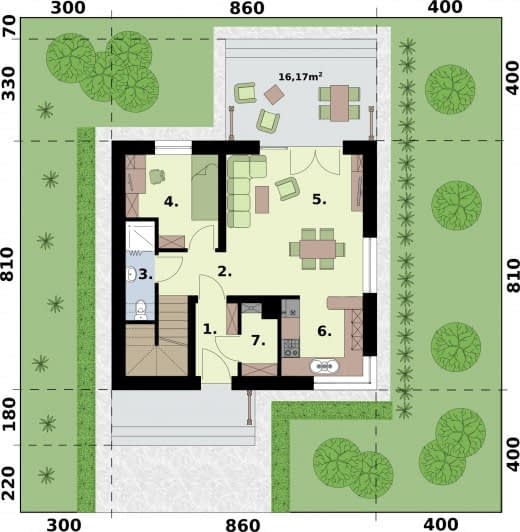

Rzut przyziemia
- 1. Wiatrołap3.24
- 2. Komunikacja5.97
- 3. Łazienka2.74
- 4. Gabinet8.51
- 5. Salon z jadalnią18.9
- 6. Kuchnia6.91
- 7. Kotłownia2.4

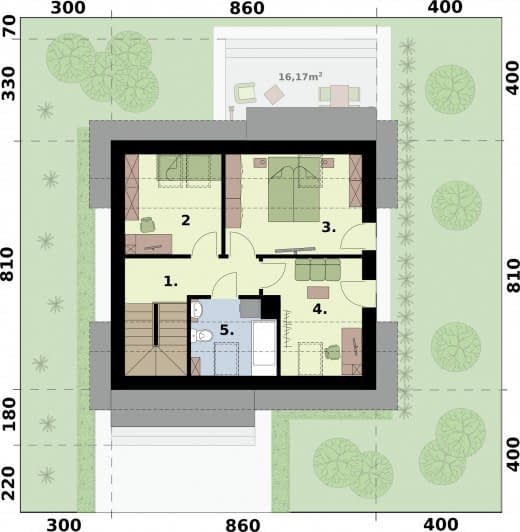

Rzut poddasza
- 1. Komunikacja8.15
- 2. Pokój6.43
- 3. Pokój8.42
- 4. Pokój7.15
- 5. Łazienka2.92
Dane techniczne
- Powierzchnia użytkowa81.7 m²
- Powierzchnia zabudowy69.66 m²
- Liczba pokoi12
- Kubatura421.4 m³
- Wysokość domu7.76 m
- PoddaszeUżytkowe
- Minimalne wymiary działki16.6 x 16.1m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
