- Typ projektuWolnostojący
- Powierzchnia użytkowa95.3 m²
- Kondygnacje
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Niewielki dom z użytkowym poddaszem dla 4-5 osobowej rodziny o interesującym układzie funkcjonalnym dającym ciekawy układ wnętrza. Na parterze zaprojektowano część ogólną: salon ze ściętym narożnikiem, kuchnię ze spiżarnią, c.o., łazienkę oraz mały pokój gościnny. Na poddaszu zaprojektowano część prywatną: trzy wygodne pokoje sypialne oraz wspólną łazienkę. Dom z powodzeniem łączy elementy tradycyjnej architektury mieszkaniowej z nowoczesnością.
Konstrukcja
Rzuty

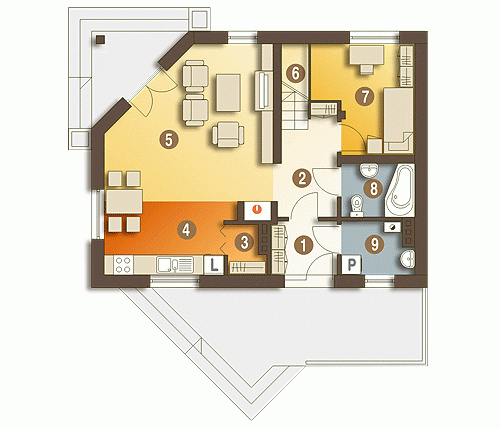

Parter
- m²
- 1. Wiatrołap3.2
- 2. Hol5.4
- 3. Spiżarnia1.6
- 4. Kuchnia5.9
- 5. Pokój dzienny23
- 6. Klatka schodowa3.8
- 7. Pokój8.1
- 8. Łazienka3.5
- 9. Pom. techniczne + C.O.*3.1

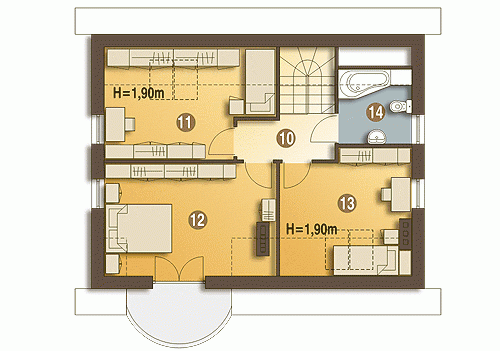

Piętro
- m²
- 10. Hol4.3
- 11. Pokój9.6
- 12. Pokój14.2
- 13. Pokój9.3
- 14. Łazienka3.5
Przekrój
- m
- Wysokość parteru2.7
- Wysokość poddasza2.5

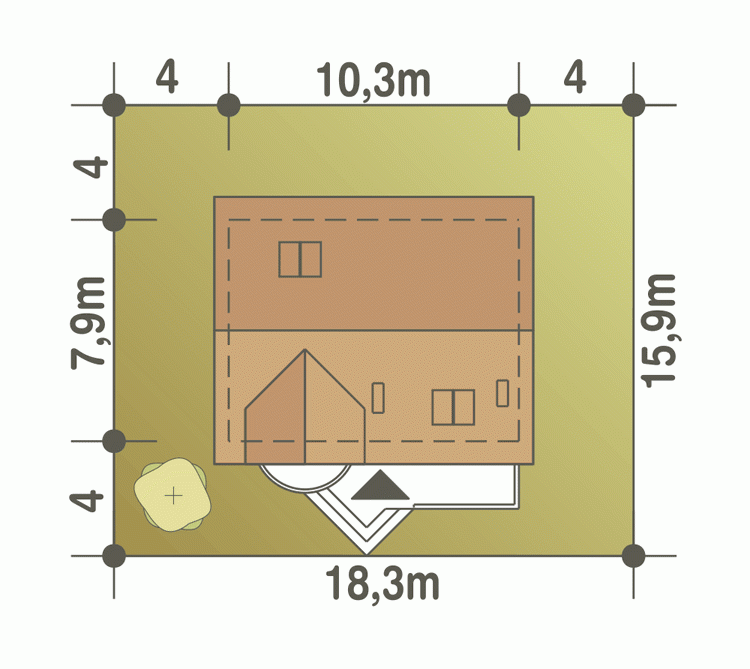

Usytuowanie na działce
Elewacja
Elewacja
Elewacja
Elewacja
Dane techniczne
- Powierzchnia użytkowa95.3 m²
- Powierzchnia zabudowy81.2 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi5
- Powierzchnia dachu139.5 m²
- Kubatura301 m³
- Długość domu7.9 m
- Szerokość domu10.3 m
- Wysokość domu7.8 m
- Minimalne wymiary działki15.9 x 18.3m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Instalacja grzewcza
- Instalacja grzewczaGaz
Zawartość projektu
Zgodnie ze znowelizowaną Ustawą Prawo Budowlane art.34 ust.3, na projekt budowlany składają się trzy części:
- projekt zagospodarowania działki lub terenu
- projekt architektoniczno-budowlany
- projekt techniczny
Nasze projekty oferujemy w 3 egzemplarzach, zawierających projekt architektoniczno-budowlany i projekt techniczny. Projekt zagospodarowania działki lub terenu nie wchodzi w skład projektu oferowanego do sprzedaży. Projekt ten należy zlecić we własnym zakresie lokalnemu projektantowi, który opracuje go na podstawie danych zawartych w projekcie architektoniczno-budowlanym i technicznym, po dostosowaniu projektu do warunków lokalnych i wymagań inwestora.
UWAGA: wszystkie egzemplarze projektu zabezpieczone są hologramami, w części rysunkowej posiadają nadruki zabezpieczające w kolorze zielonym.
Wyrażamy zgodę na wszelkie zmiany zgodne z obowiązującymi przepisami pod warunkiem wprowadzenia ich przez uprawnioną osobę.
Wszystkie zmiany wymienione powyżej powinny być naniesione na oryginał projektu katalogowego trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks i podpisane przez osobę uprawnioną dokonująca adaptacji.
**ważne informacje
Cena za dodatkowy egzemplarz projektu jest zależna od nazwy projektu!
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys - stan wykończony
390 zł
Projekt wentylacji mechanicznej
1 000 zł
