Sinope II

4 055 zł

Projekt domu Sinope II

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 305 zł4 055 zł
Oszczędź: 250,00zł
Najniższa cena z 30 dni: 4 305,00 zł

Promocja ważna do

07-04-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylDworkowy
  • Powierzchnia użytkowa163.35 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachCzterospadowy
  • Kąt nach. dachu30°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Średniej wielkości dom parterowy z użytkowym poddaszem, niepodpiwniczony dla 4 – 5 osobowej rodziny, z  garażem 2-stanowiskowym zlokalizowanym z boku bryły budynku.

Dom w stylu dworkowym z centralnie umieszczonym wejście.

Wejście do budynku jak i taras od strony ogrodowej są osłonięte daszkami opartymi na murowanych słupach. W wiatrołapie zaprojektowano miejsce na szafę dodatkowo przed salonem zaprojektowano wnęki na szafy – są one wykonane ze ścianek działowych – które można łatwo usunąć i powiększyć tym sposobem przestrzeń salonu. W bliskim sąsiedztwie salonu i kuchni zlokalizowano dodatkową przestrzeń  zamknięta wykuszem (wystającym oknem) w której można postawić duży -rozkładany stół. W salonie od strony ogrodowej   zaprojektowano duże okno z wyjściem na taras, co wizualnie powiększa przestrzeń salonu. Pod zadaszeniem od strony ogrodowej zaprojektowano grill, który połączono z kominkiem w salonie.

Na parterze wydzielono prywatną przestrzeń z dwoma sypialniami i łazienką. Przy schodach na poddasze zaprojektowano dodatkowy pokój. Na poddaszu zaprojektowano dodatkowe pokoje (sypialnie) i łazienkę.


Konstrukcja

TECHNOLOGIA BUDOWY
  • ściany fundamentowe  – bloczek betonowy
  • ściana zewnętrzna – beton komórkowy gr. 24cm + styropian  gr. 20cm
  • ściany wewnętrzne – bloczek silikatowy gr. 24cm
  • strop  – gęstożebrowy
  • konstrukcja dachudrewniana

Rzuty

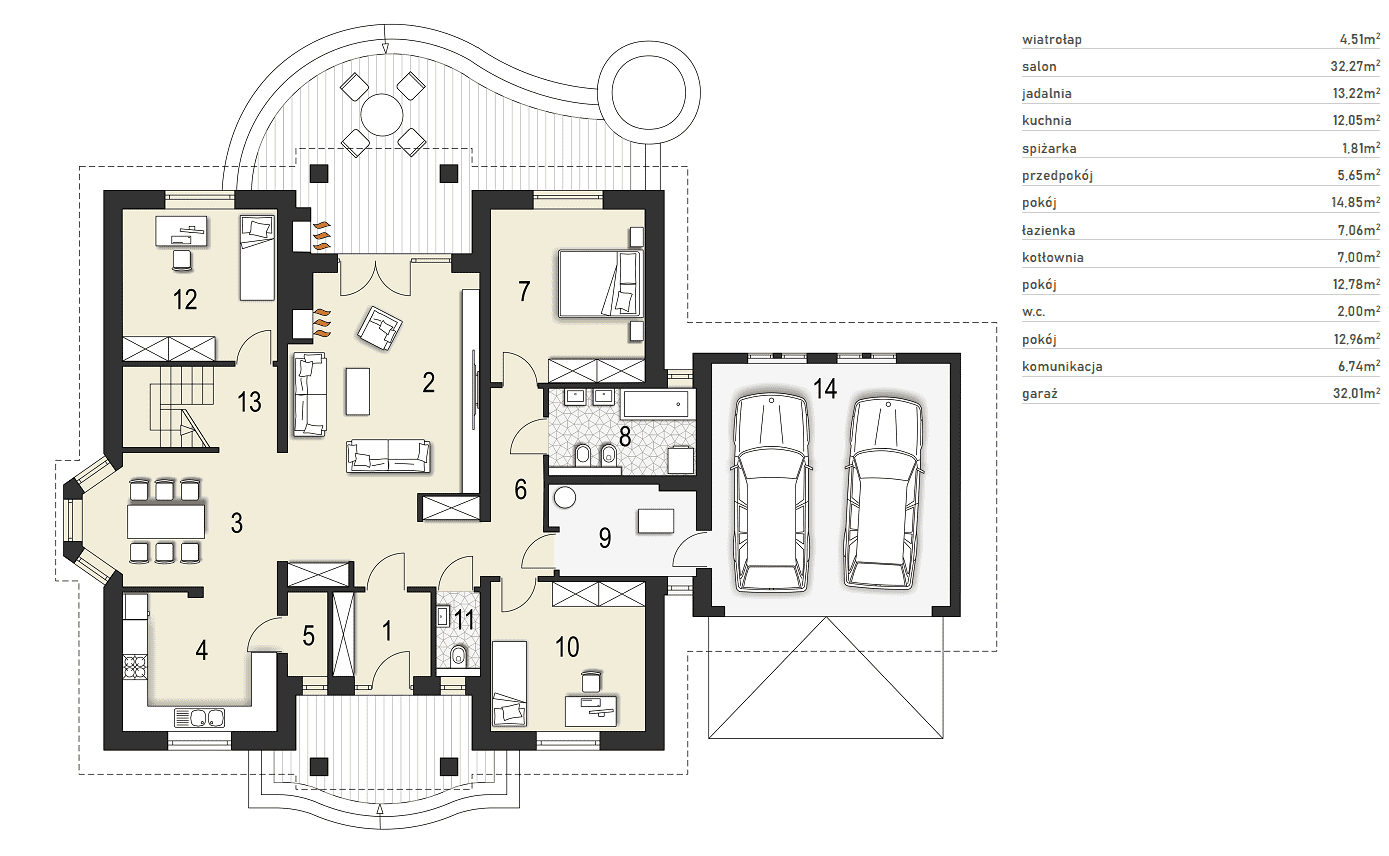

Rzut parteru

Rzut projektu Sinope II - Rzut parteru

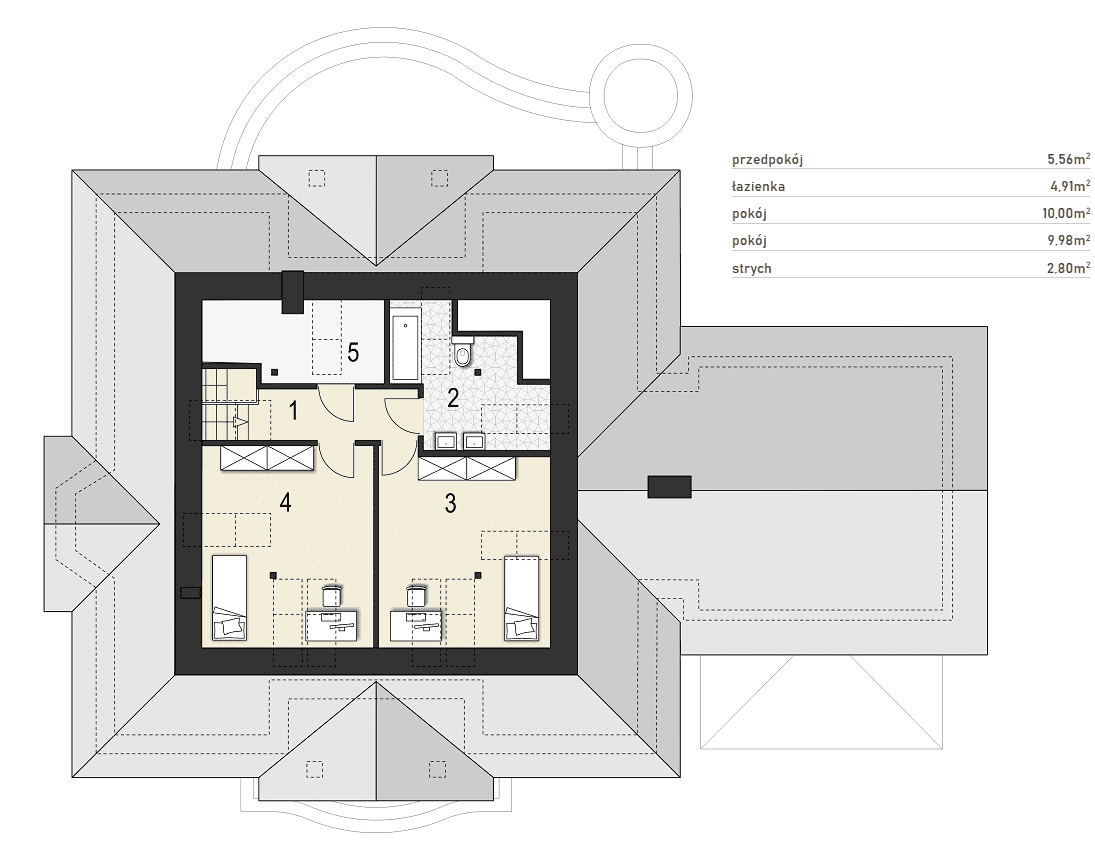

Rzut poddasza

Rzut projektu Sinope II - Rzut poddasza

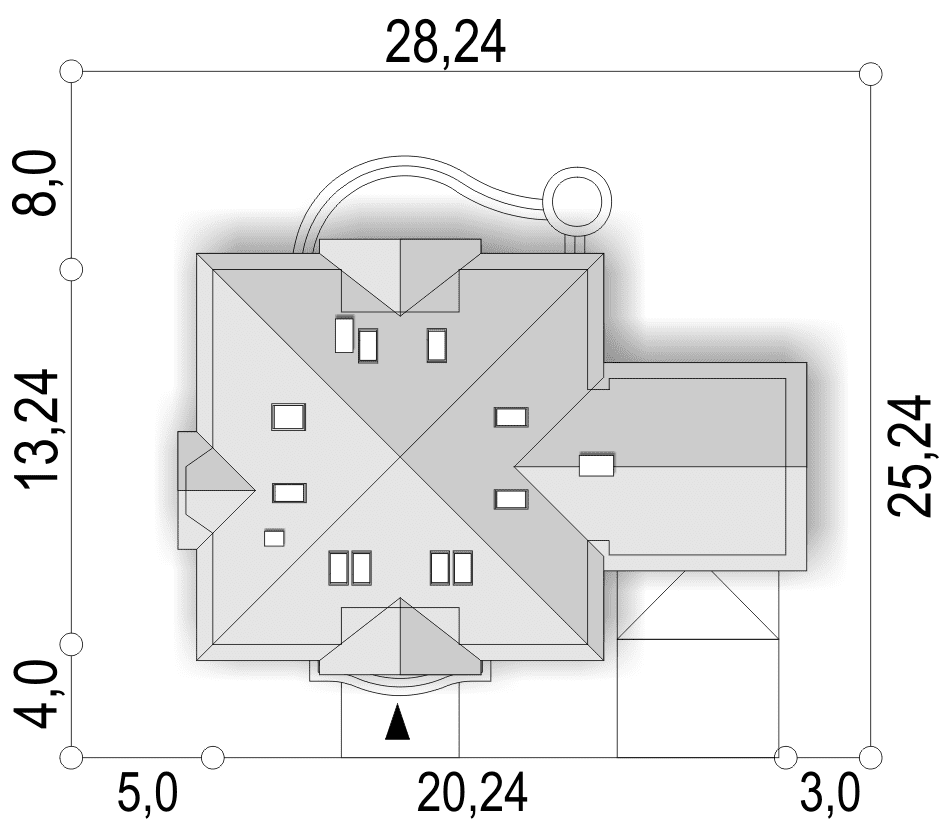

Usytuowanie na działce

Rzut projektu Sinope II - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa163.35 m²
  • Powierzchnia zabudowy210 m²
  • Liczba łazienek2
  • Liczba pokoi5
  • Powierzchnia dachu305 m²
  • Kubatura526.48 m³
  • Minimalne wymiary działki25.24 x 28.24m
  • GarażDwustanowiskowy
  • Rodzaj dachuCzterospadowy
  • Kąt nach. dachu30°

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Ważne informacje: Zaktualizowane projekty będą się różniły nieznacznie wym.zewnętrznymi (będą szersze i dłuższe o ok. 20cm ze względu na pogrubienie izolacji na ścianach zew.) i systemem grzewczym (przeważnie będzie pompa ciepła i panele fotowoltaiczne).

Otrzymują Państwo KOMPLET składający się z:

1 egzemplarza dokumentacji technicznej, w skład której wchodzi:

  • opis techniczny
  • projekt architektury budynku
  • projekt konstrukcji budynku
  • projekty instalacji wewnętrznych
  • Charakterystyka energetyczna budynku

3 egzemplarze dokumentacji architektoniczno-budowlanej, w skład której wchodzi:

  • opis
  • projekt architektury budynku
  • Analiza optymalizacyjno-ekonomiczna
  • Bioz

Architektura:

  • Elewacje
  • Rzuty kondygnacji
  • Rzut dachu
  • Przekroje
  • Zestawienie stolarki okiennej i drzwiowej

Konstrukcja:

  • Rzut fundamentów
  • Rzut stropów i nadproży
  • Rzut więźby dachowej
  • Rysunki wykonawcze elementów żelbetowych
  • Zestawienie stali zbrojeniowej do rozrysowanych elementów żelbetowych

Instalacje wewnętrzne:

  • Instalacja gazowa (jeżeli budynek jest ogrzewany kotłem gazowym)
  • Instalacja wody ciepłej, zimnej i kanalizacji
  • Instalacja c.o.
  • Instalacja elektryczna
  • Instalacja wentylacyjna – mechaniczna (jeżeli jest przewidziana w projekcie)

Materiały pomocnicze:

  • Zestawienie elementów konstrukcyjnych więźby dachowej
  • Instalacja gazowa (jeżeli jest przewidziana wariantowo w projekcie)
  • Instalacja wentylacyjna – mechaniczna (jeżeli jest przewidziana wariantowo w projekcie)
  • Instalacja solarna (jeżeli jest przewidziana wariantowo w projekcie)
  • Alternatywnie – rozbudowany wyciąg z obliczeń statyczno – wytrzymałościowych

Projektant dokonujący adaptacji projektu może bez zgody autora wprowadzić zmiany dotyczące:

  • Zmiany wymiarów fundamentów wynikające z dostosowania budynku do lokalnych warunków gruntowych.
  • Wprowadzenia całkowitego lub częściowego podpiwniczenia budynku pod warunkiem nie wynoszenia poziomu parteru w stosunku do poziomu terenu.
  • Zaprojektować użycie innych materiałów na konstrukcję budynku (ściany stropy) przy zachowaniu wymaganych przepisami i normami parametrów i pod warunkiem zachowania walorów użytkowych budynku.
  • Rodzaju stropów - przy zachowaniu układu konstrukcji i zachowaniu wymaganych przepisami i normami parametrów
  • Materiałów ścian zewnętrznych i wykończeniowych (tynki, posadzki, dachówki, izolacji cieplnej i przeciwwilgociowej) pod warunkiem utrzymania wymaganych parametrów (tj. np. wytrzymałość, ciepłochłonność).
  • Programu użytkowego wewnątrz budynku; np. przesunięcia lub likwidacji ścian działowych i zmiany lokalizacji, ilosci i kształtu okien oraz drzwi, przy zachowaniu wymaganych przepisami i normami parametrów.
  • Zmiana przekrojów elementów konstrukcji dachowej wynikająca z dostosowania do materiałów pokrycia lub z dostosowania budynku do innych stref śniegowych i wiatrowych niż podano w projekcie
  • Kolorystyki elewacji, detali dekoracyjnych, kształtu podjazdów i tarasów
  • Instalacji: wodnej, kanalizacyjnej, gazowej, elektrycznej i centralnego ogrzewania - pod warunkiem zachowania obowiązujących norm i przepisów prawa budowlanego.

Powyższe zmiany powinny zostać naniesione na oryginał projektu trwałą techniką graficzną w kolorze czerwonym i dokonane z zachowaniem obowiązujących norm i przepisów prawa budowlanego przez osoby posiadające do tego odpowiednie uprawnienia. W uzasadnionych przypadkach należy sporządzić rysunki zamienne i dołączyć je jako aneks. Jakiekolwiek inne zmiany ponad wyszczególnione wyżej mogą być dokonane wyłącznie za zgodą autora projektu lub pracowni.

Powyższe zmiany są dokładane do każdego projektu.
Zmiany wykraczające poza zakres zmian należy wypisać przy zamówieniu projektu.
