Projekt domu Sosenka wariant N

Name: Sosenka wariant N
Brand: MG Projekt
SKU: sosenka-wariant-n
Price: 5790.00 PLN
Availability: InStock

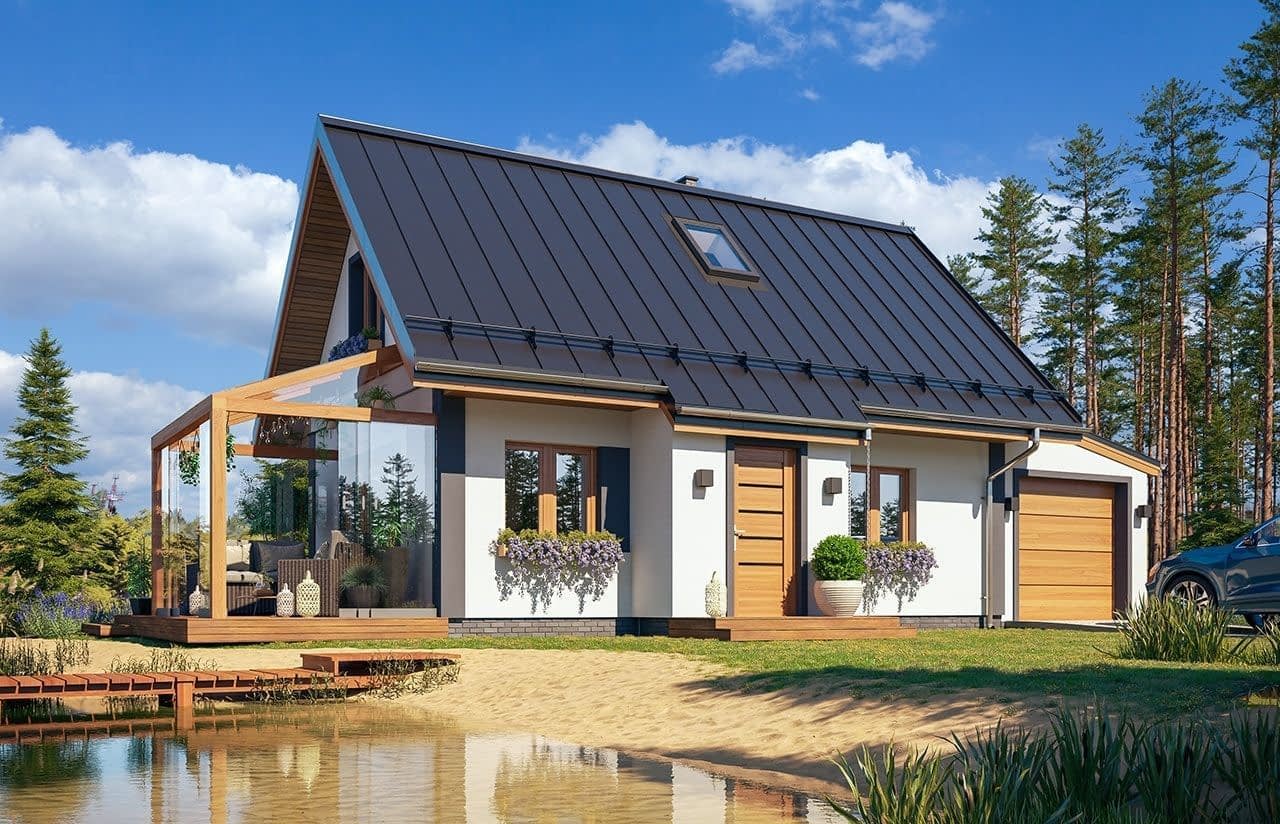

Projekt domu Sosenka wariant N – wizualizacja od frontu

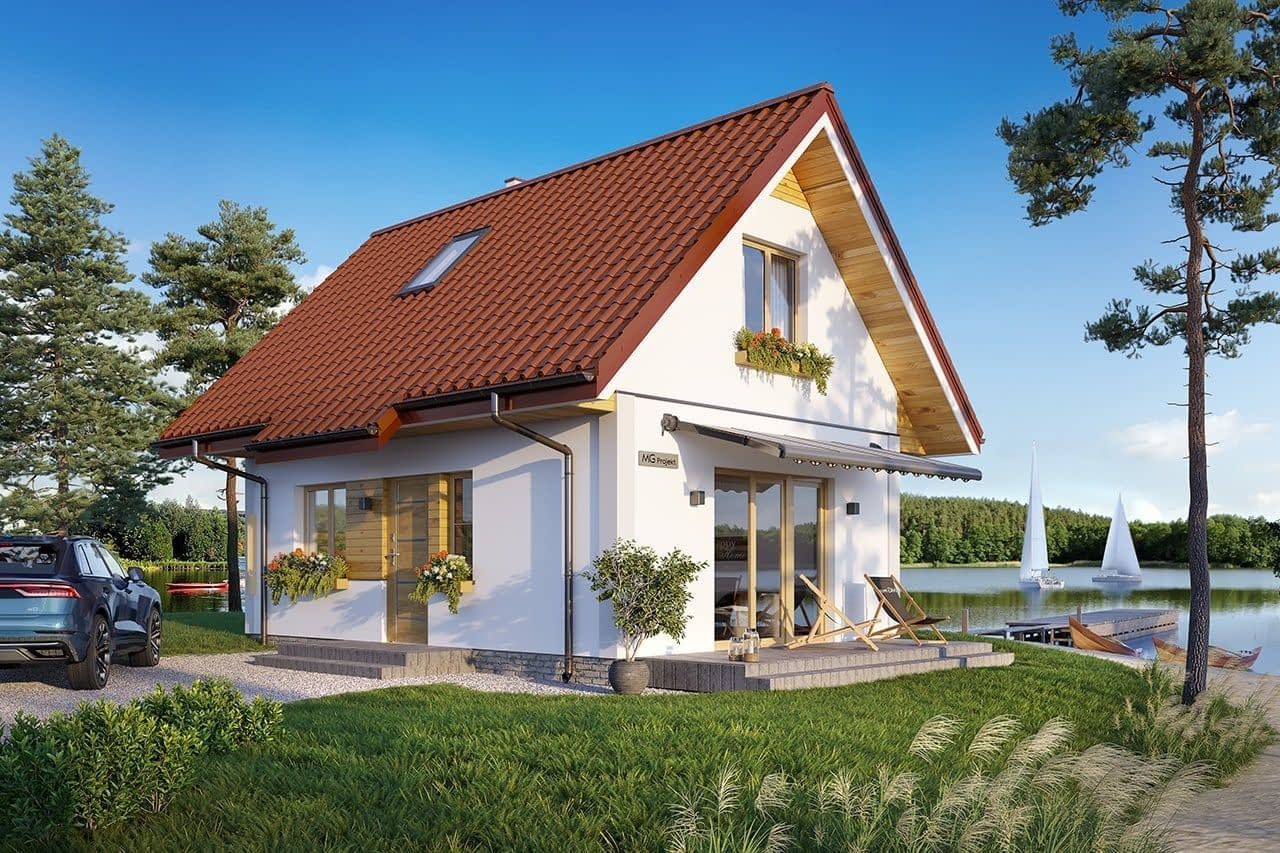

Projekt domu Sosenka wariant N – wizualizacja od strony ogrodu

Projekt domu Sosenka wariant N – wizualizacja 3D rzutu parteru

Projekt domu Sosenka wariant N – wizualizacja 3D rzutu poddasza

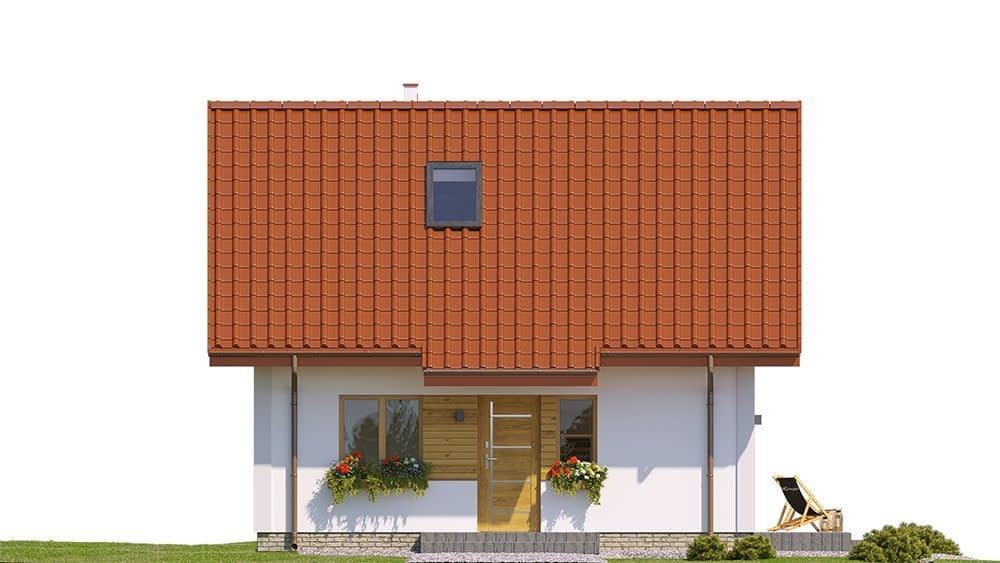

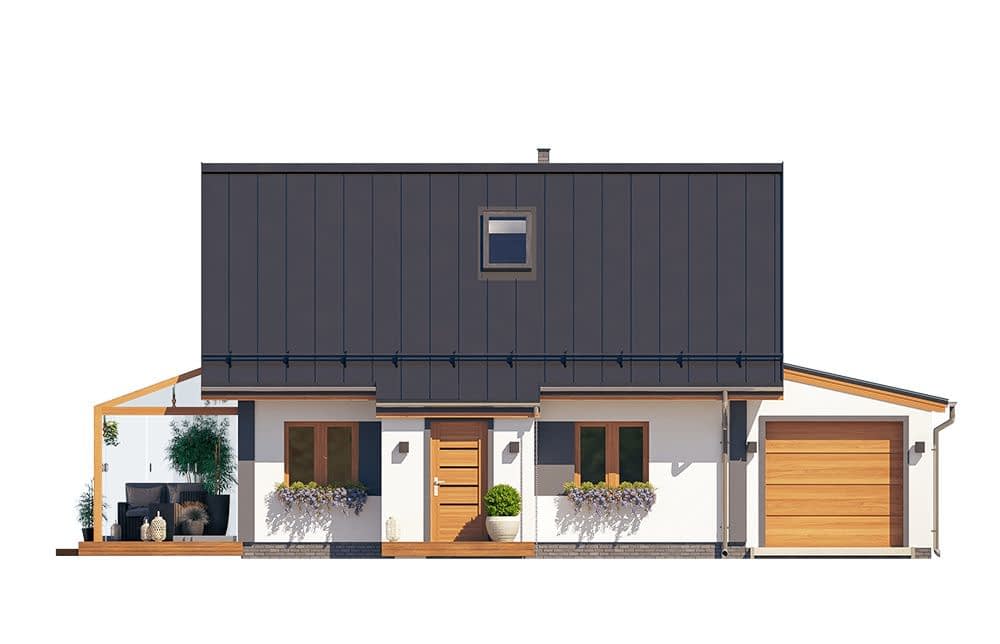

Projekt domu Sosenka wariant N – elewacja frontowa

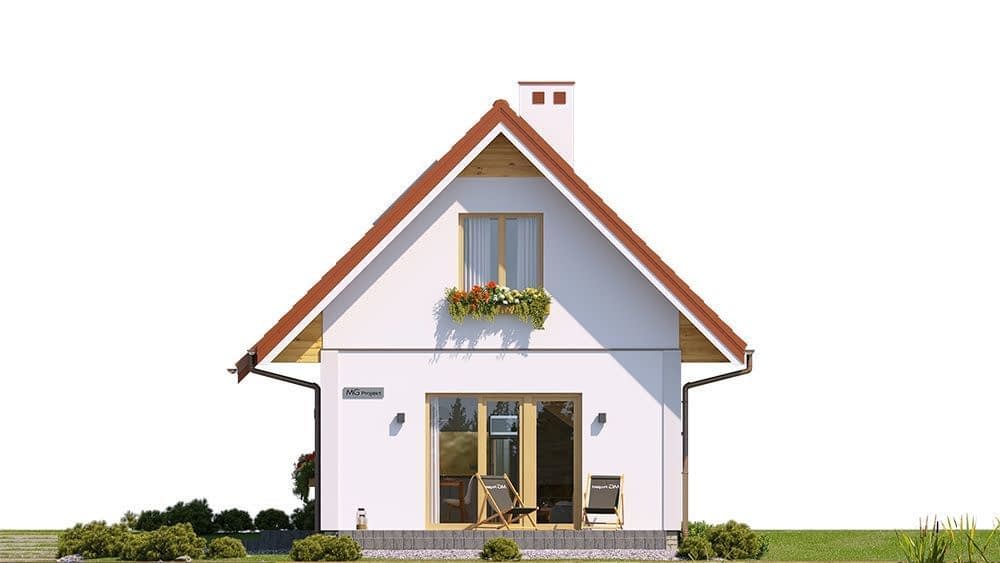

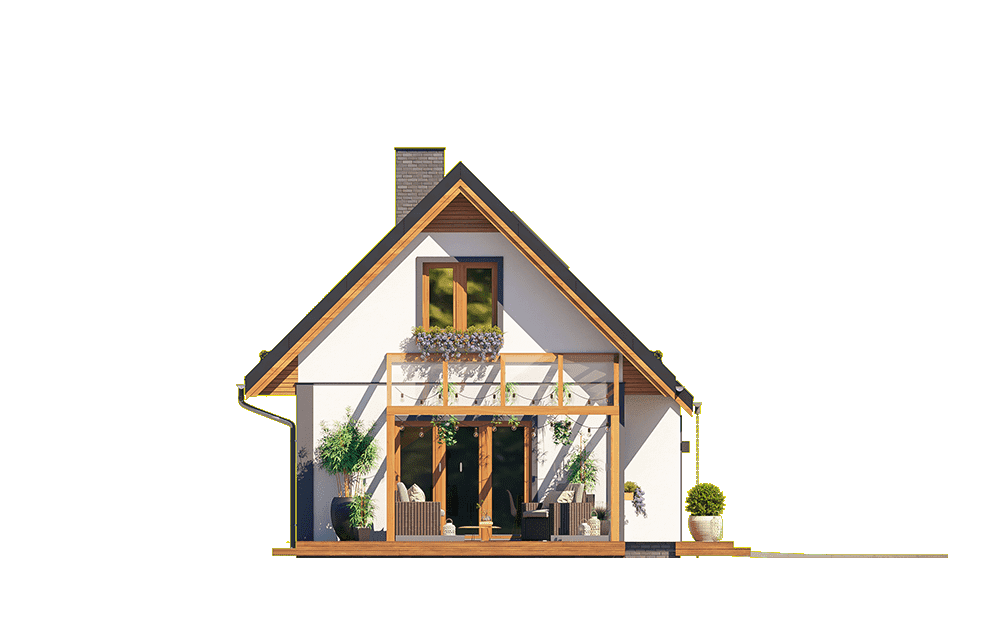

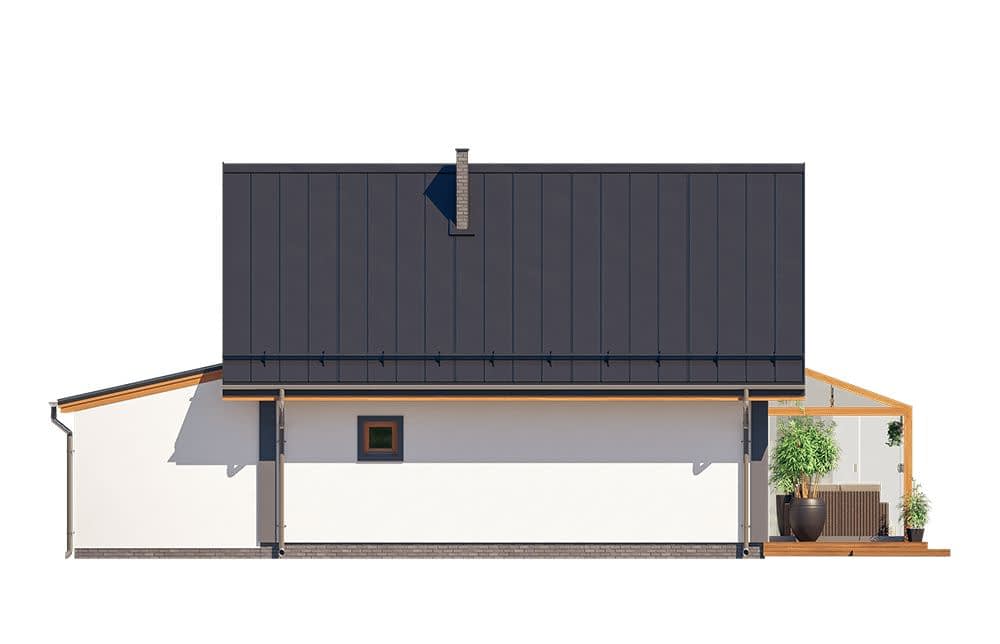

Projekt domu Sosenka wariant N – elewacja ogrodowa

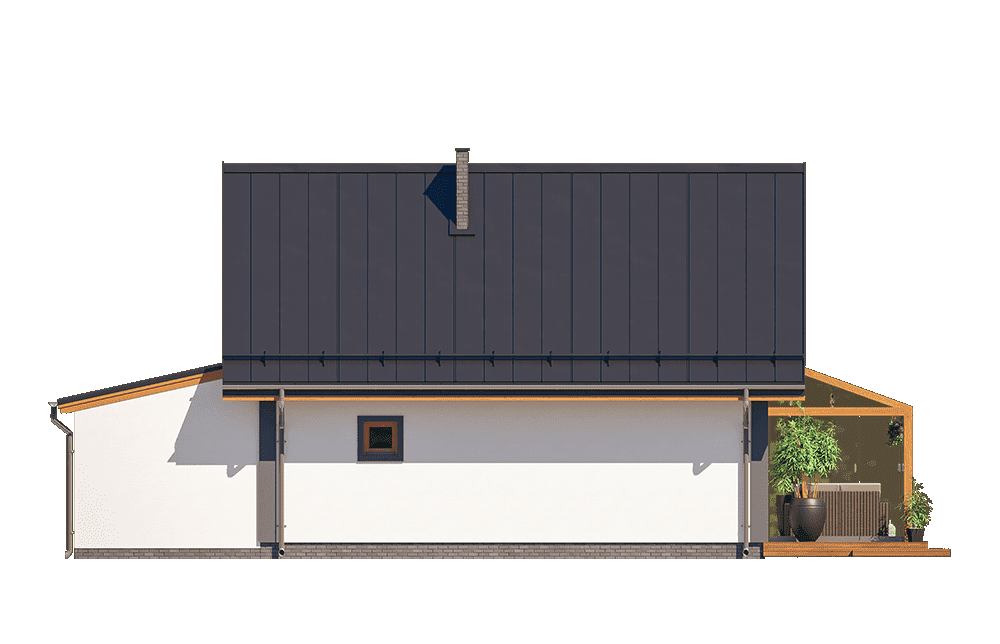

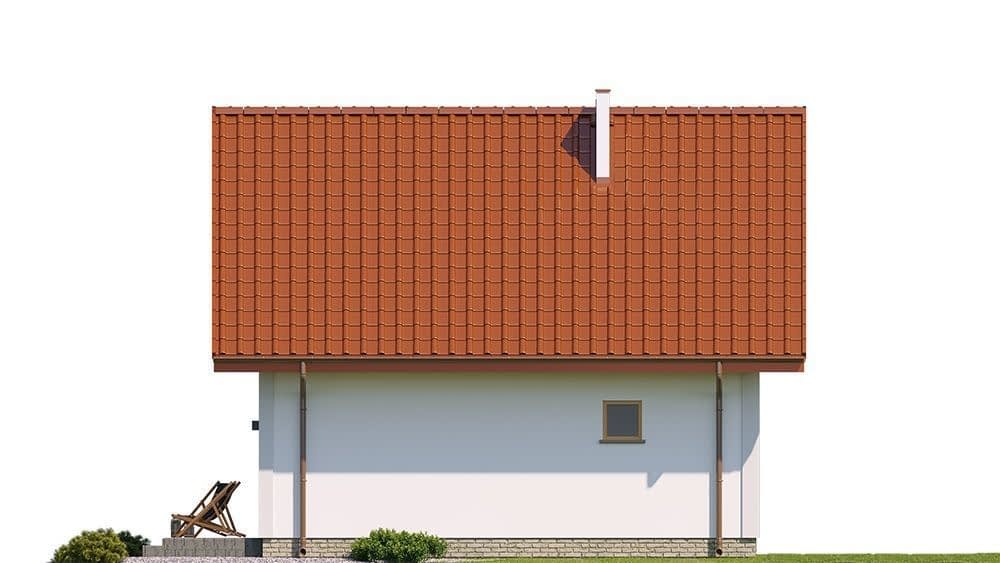

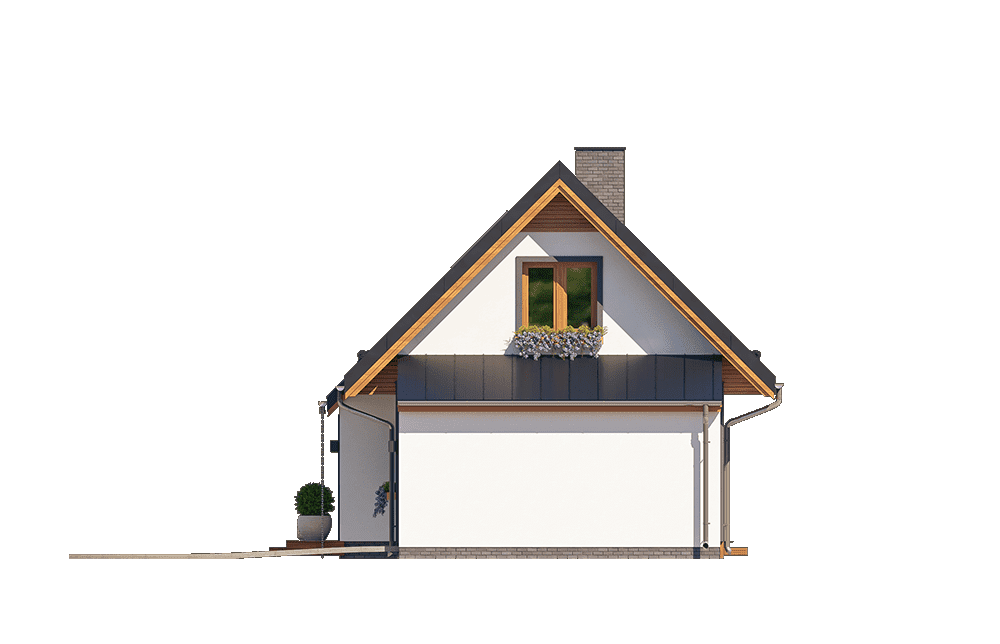

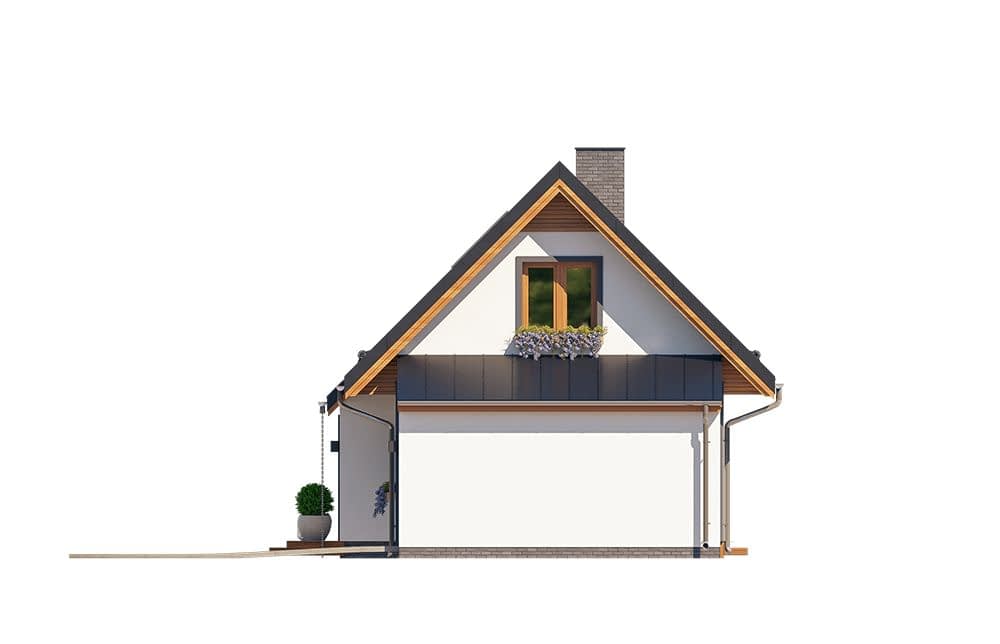

Projekt domu Sosenka wariant N – elewacja boczna 1

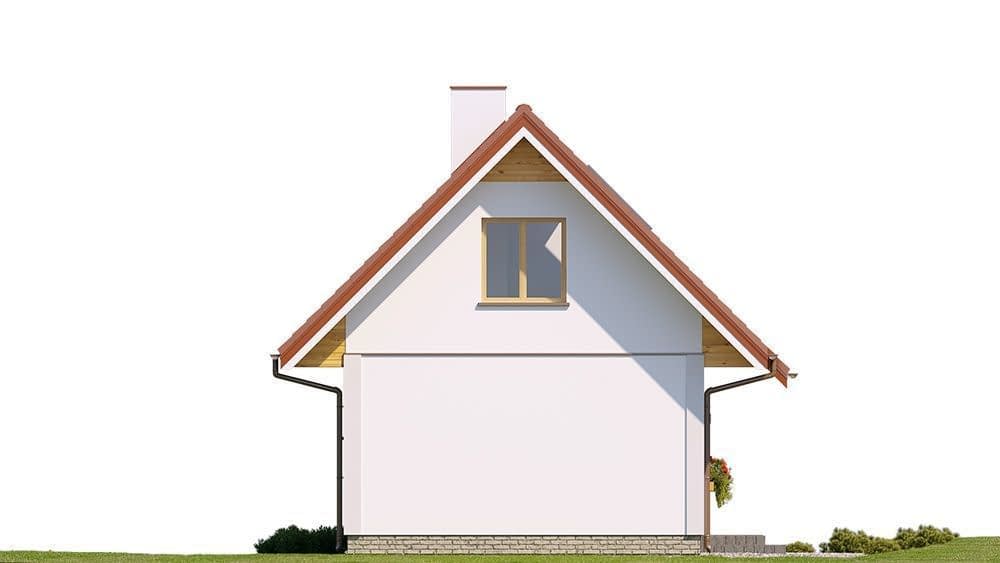

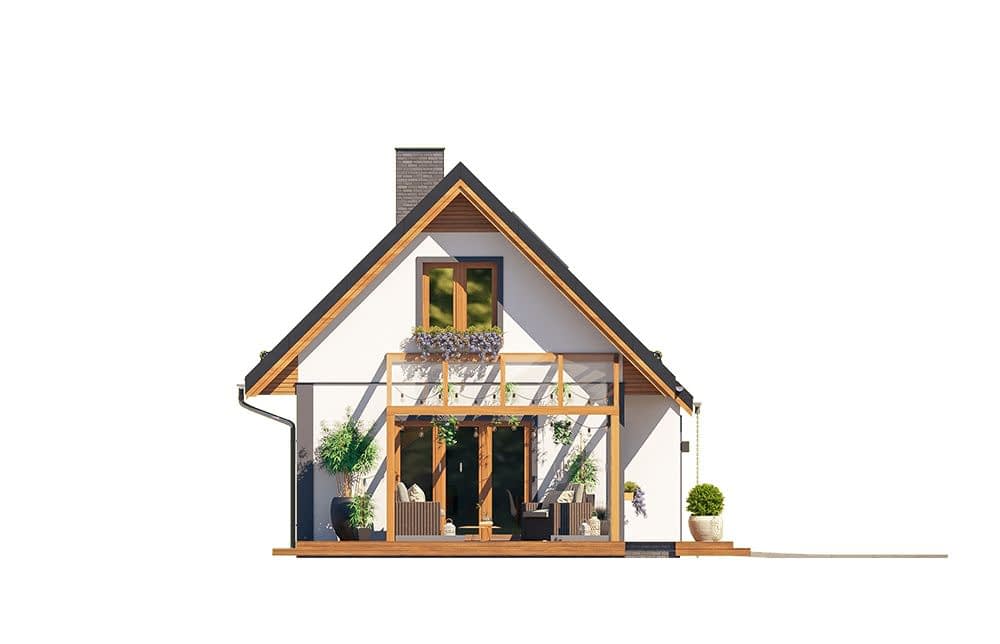

Projekt domu Sosenka wariant N – elewacja boczna 2

Projekt domu Sosenka wariant N – widok bryły domu 1

Projekt domu Sosenka wariant N – widok bryły domu 2

Projekt domu Sosenka wariant N – widok bryły domu 3

Projekt domu Sosenka wariant N – widok bryły domu 4

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

5 790 zł

Zadaj pytanie

Typ projektuLetniskowy
StylTradycyjny
Powierzchnia użytkowa79.26 m²
KondygnacjeParterowy, z poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąty nach. dachu45°, 12°, 5°, 19°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Sosenka wariant N to poszerzona wersja domku Sosenka z garażem, gankiem i zadaszonym tarasem – dom z poddaszem użytkowym o powierzchni 79,26 m². Najbogatsza odmiana serii.

Komplet dodatków

Garaż (14,84 m²) chroni auto, ganek osłania wejście, a zadaszony taras pozwala spędzać czas na zewnątrz niezależnie od pogody.

Parametry

Dom ma 3 pokoje, łazienkę i kominek. Ściany z betonu komórkowego ze styropianem, strop drewniany, dach o kilku połaciach.

wymiary budynku: 12,00 × 6,00 m
minimalna działka: 20,63 × 14,65 m
wysokość budynku: 6,68 m
kubatura: 283 m³

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 172 tys. zł, roboty wykończeniowe ok. 231 tys. zł, instalacje ok. 77 tys. zł, a realizacja domu pod klucz ok. 403 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Chcesz najpełniejszej wersji Sosenki? Zamów projekt domu Sosenka wariant N na wbudowie.pl.

Konstrukcja

Fundamenty: betonowe ławy i ściany fundamentowe z bloczków betonowych

Ściany zewnętrzne: beton komórkowy + styropian

Strop: drewniany

Elewacje: tynk cienkowarstwowy

Pokrycie dachu: dachówka ceramiczna lub blachodachówka

Rzuty

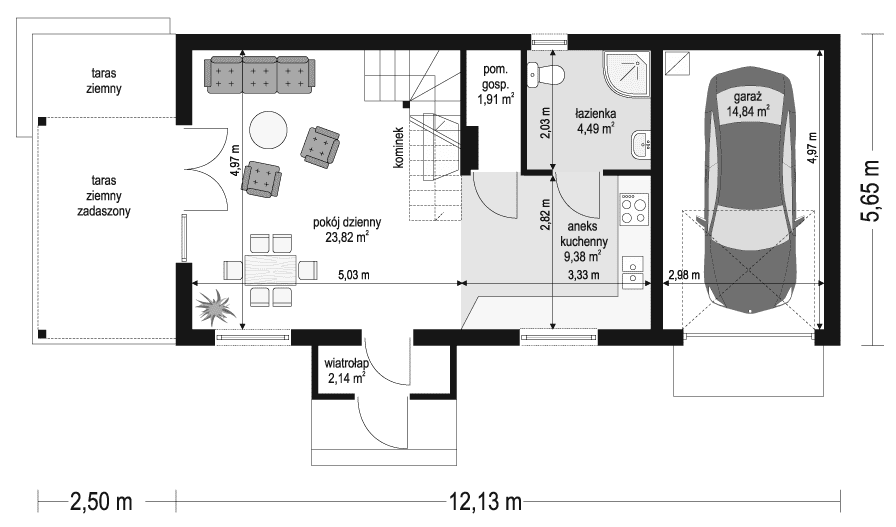

Parter

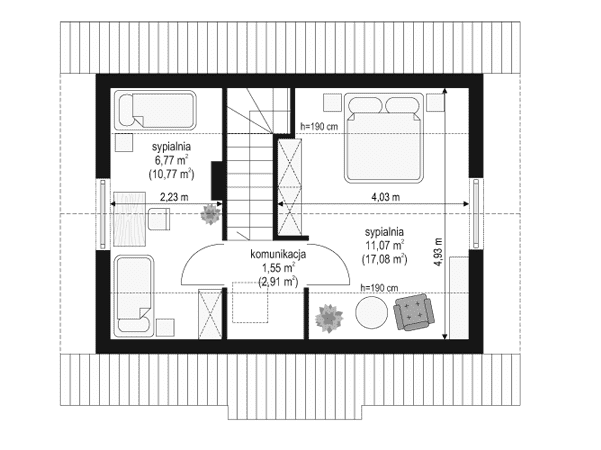

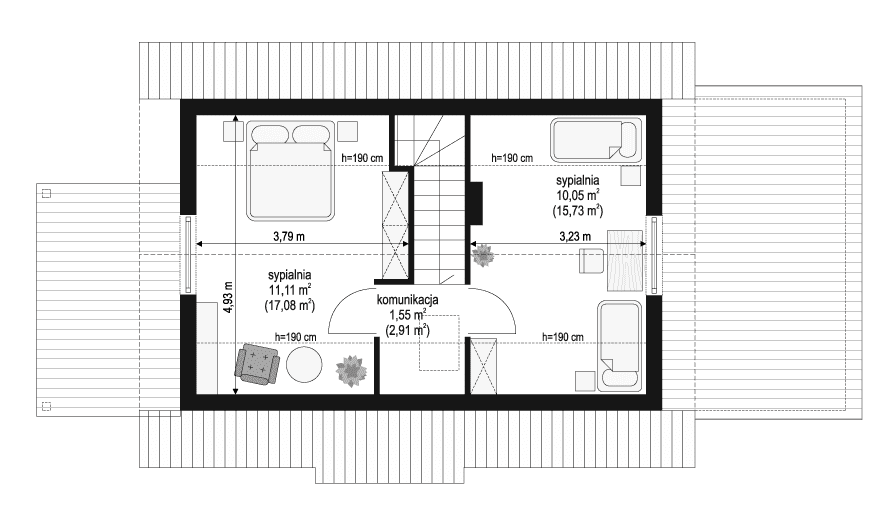

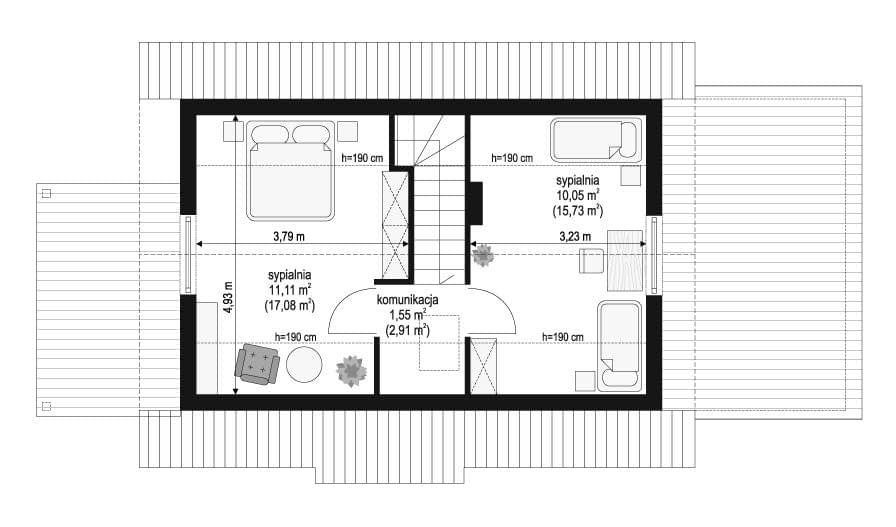

Poddasze

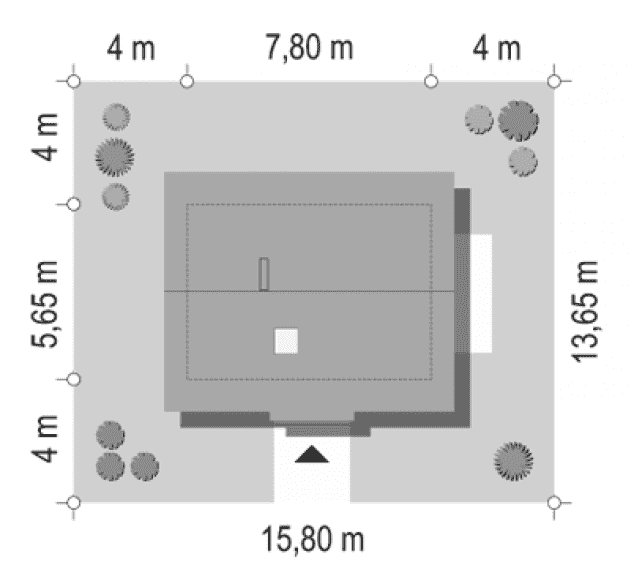

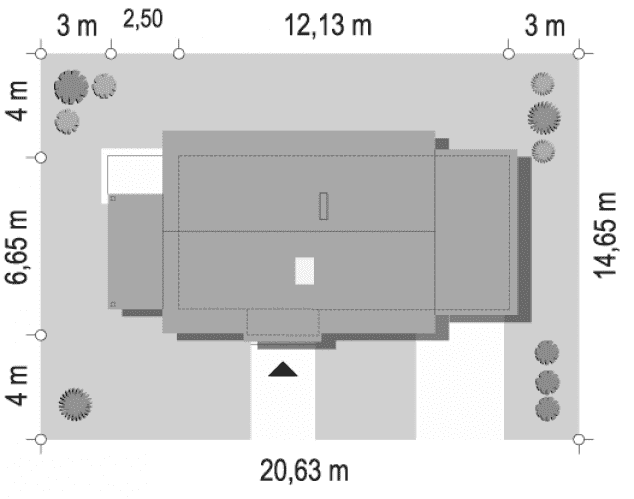

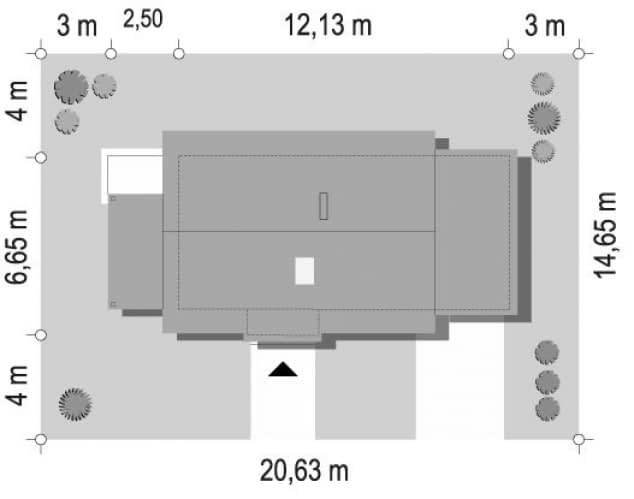

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa79.26 m²
Powierzchnia netto79.26 m²
Powierzchnia zabudowy71.16 m²
KominekTak
Liczba łazienek1
Liczba pokoi3
Powierzchnia dachu130.69 m²
Kubatura283 m³
Długość domu6 m
Szerokość domu12 m
Wysokość domu6.68 m
Energia pierwotna69.1 kWh/m²/rok
Energia końcowa28.2 kWh/m²/rok
Minimalne wymiary działki14.65 x 20.63m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąty nach. dachu45°, 12°, 5°, 19°

Instalacja grzewcza

EUco51.7 kwH/m²/rok

Koszty budowy

Stan surowy103176 zł
Stan surowy zamknięty172182 zł
Koszt wykończenia230893 zł
Koszt instalacji76565 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
