Projekt domu Studio 27
Rabat -250 zł
+2
- Typ projektuWolnostojący
- Powierzchnia użytkowa96.3 m²
- Kondygnacje
- GarażBez garażu
- Kąt nach. dachu25°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

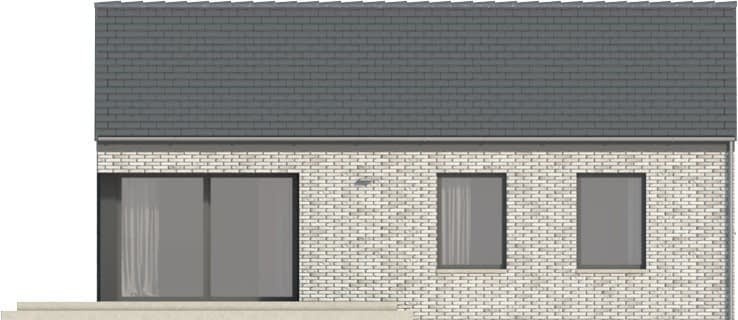

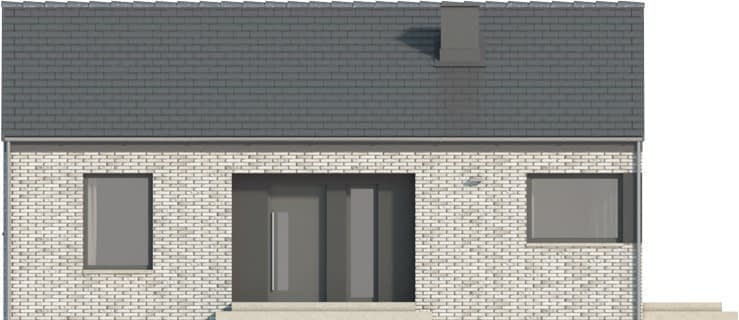

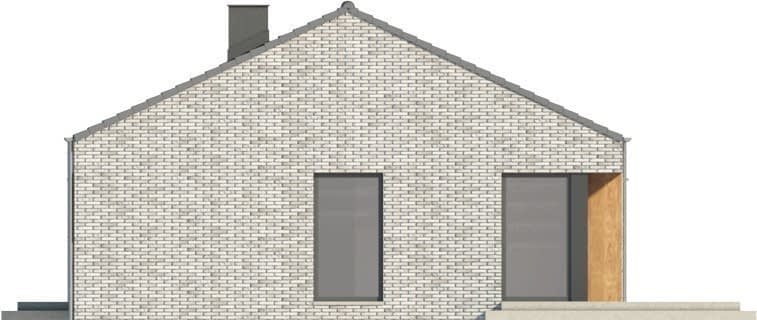

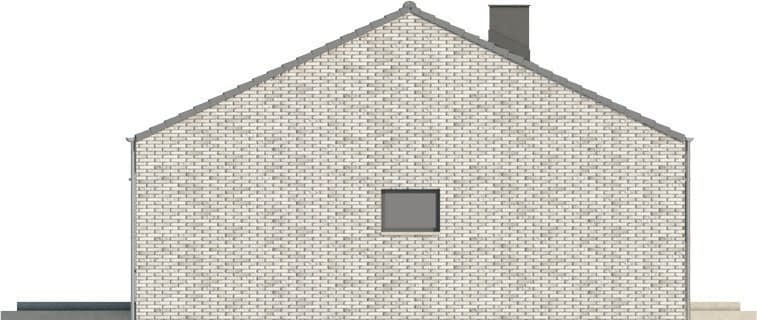

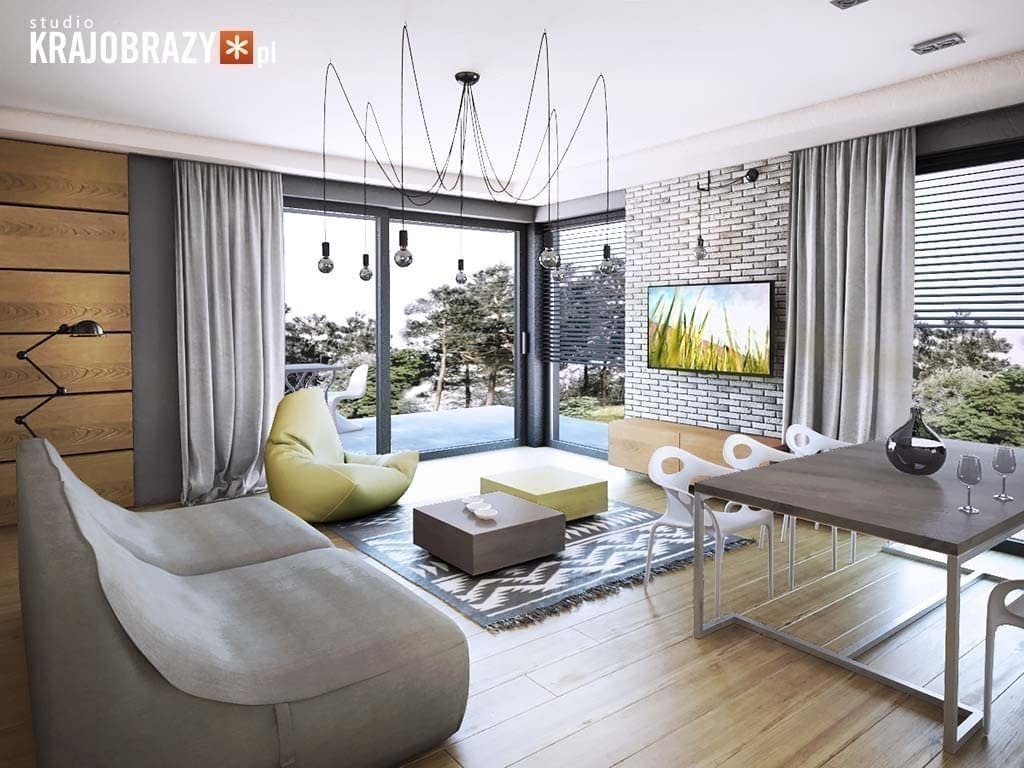

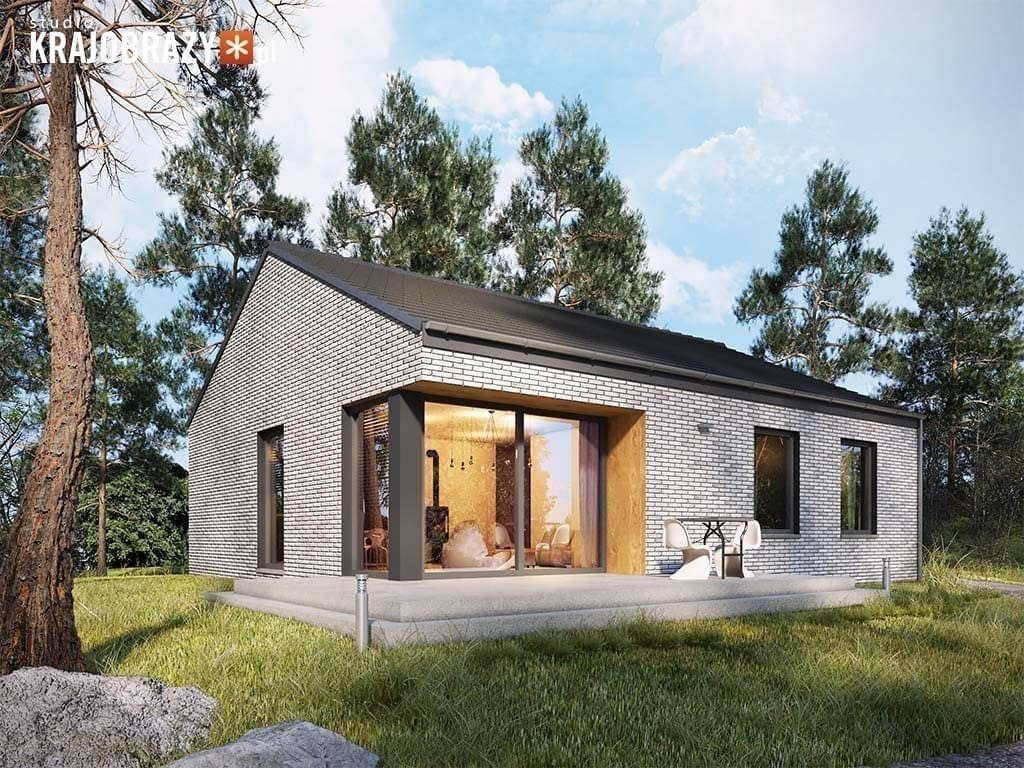

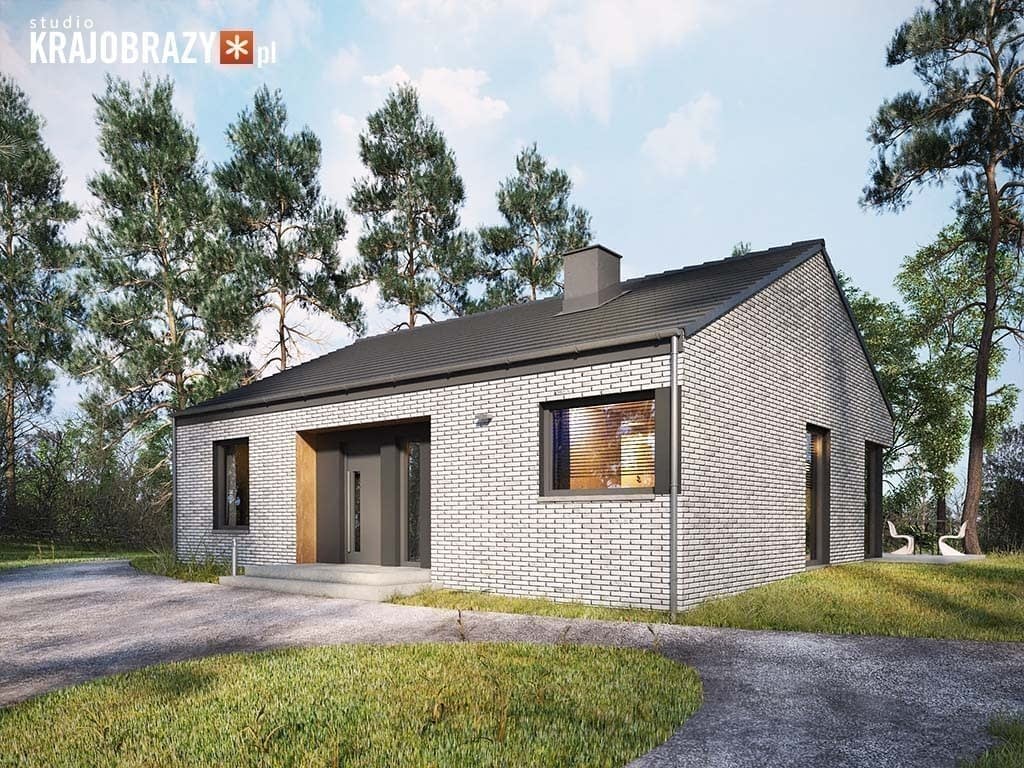

Studio 27 to nieduży parterowy domek utrzymany w nowoczesnej stylistyce typu stodoła. Pośrodku elewacji frontowej znalazła się niewielka wnęka wyróżniona okładziną drewnianą. W obrębie elewacji tylnej uwagę przykuwa taras w rogu budynku z ciekawym, narożnym oknem. Prosty dwuspadowy dach to najbardziej ekonomiczne rozwiązanie. Wykończone płytkami lub tynkiem ściany podkreślają nowoczesny charakter budynku.Z wiatrołapu dostępne jest pomieszczenie gospodarcze, pełniące również funkcję kotłowni. Strefa dzienna zaprojektowana jest funkcjonalnie, elegancko prezentuje się tu narożne okno, przez które można będzie podziwiać ogród. Otwarta kuchnia z barem wyposażona jest w niedużą spiżarnię. Ponadto uwzględniono także trzy pokoje sypialne oraz wygodną łazienkę. Dostępne są dwa warianty dokumentacji do tego projektu: standard oraz odbicie lustrzane.Rzuty

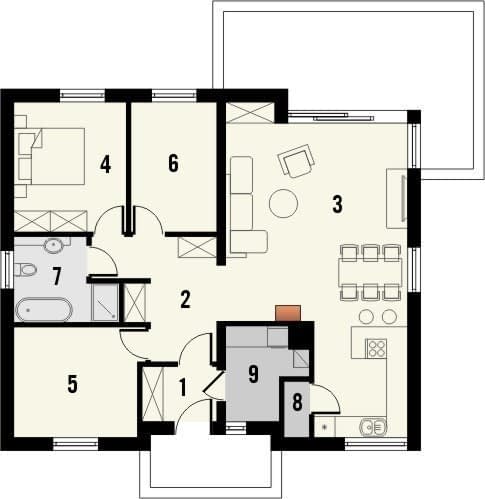

Parter
- 1. wiatrołap3.3
- 2. hall9.6
- 3. pokój dzienny z kuchnią39
- 4. pokój11.8
- 5. pokój11.3
- 6. pokój9
- 7. łazienka6.1
- 8. spiżarnia1.2
- 9. pom. gospodarcze5

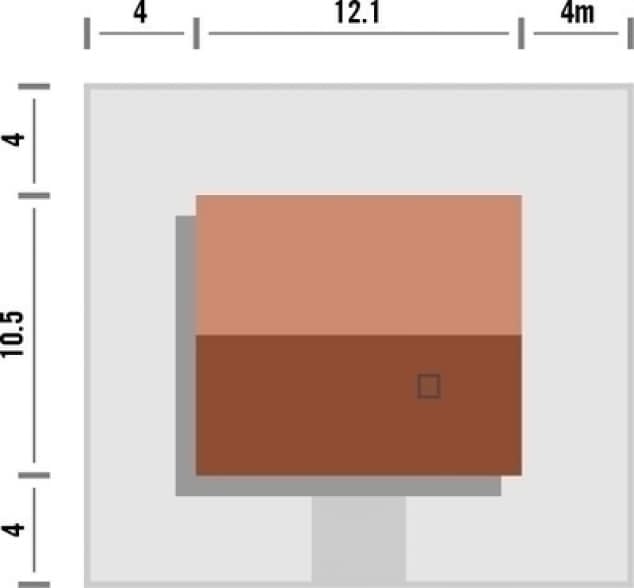

Rzut na działce
Dane techniczne
- Powierzchnia użytkowa96.3 m²
- Powierzchnia zabudowy124.2 m²
- Kubatura540 m³
- Wysokość domu5.85 m
- Minimalne wymiary działki20 x 18.4m
- GarażBez garażu
- Kąt nach. dachu25°
Zawartość projektu
Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.
W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.
Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.
Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.
Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.
Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisZielony pakiet z pompą ciepła
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys stanu deweloperskiego
950 zł
