Projekt domu Studio 82
Rabat -250 zł
+1
- Typ projektuWolnostojący
- Powierzchnia użytkowa98 m²
- Kondygnacje
- GarażBez garażu
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

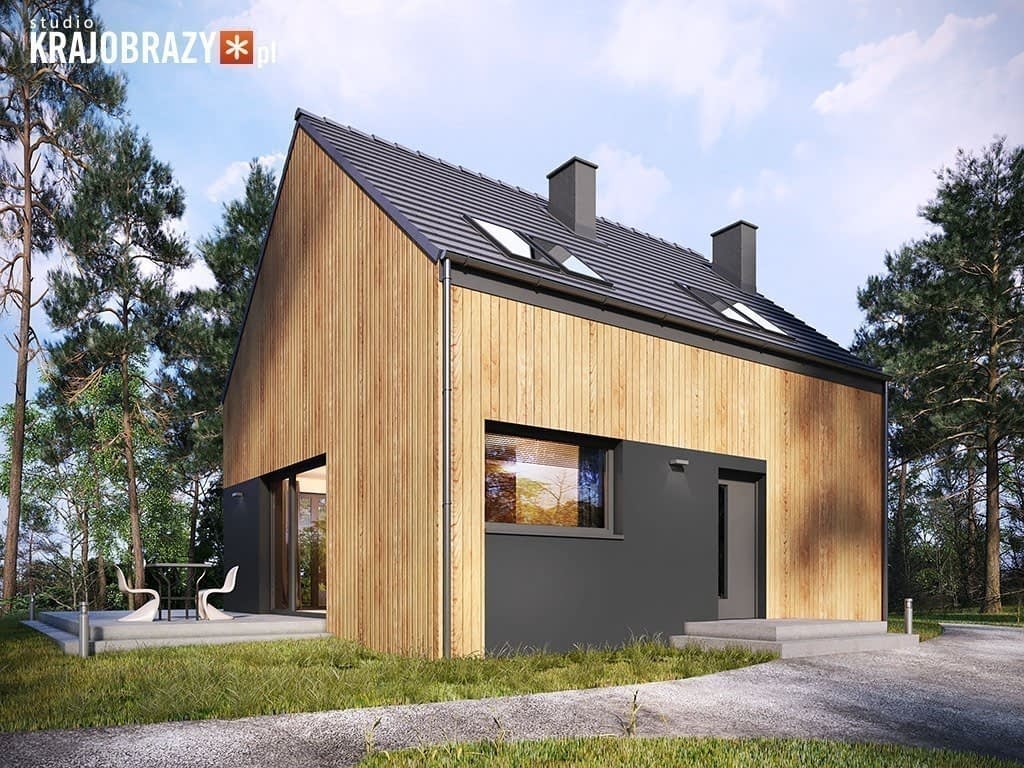

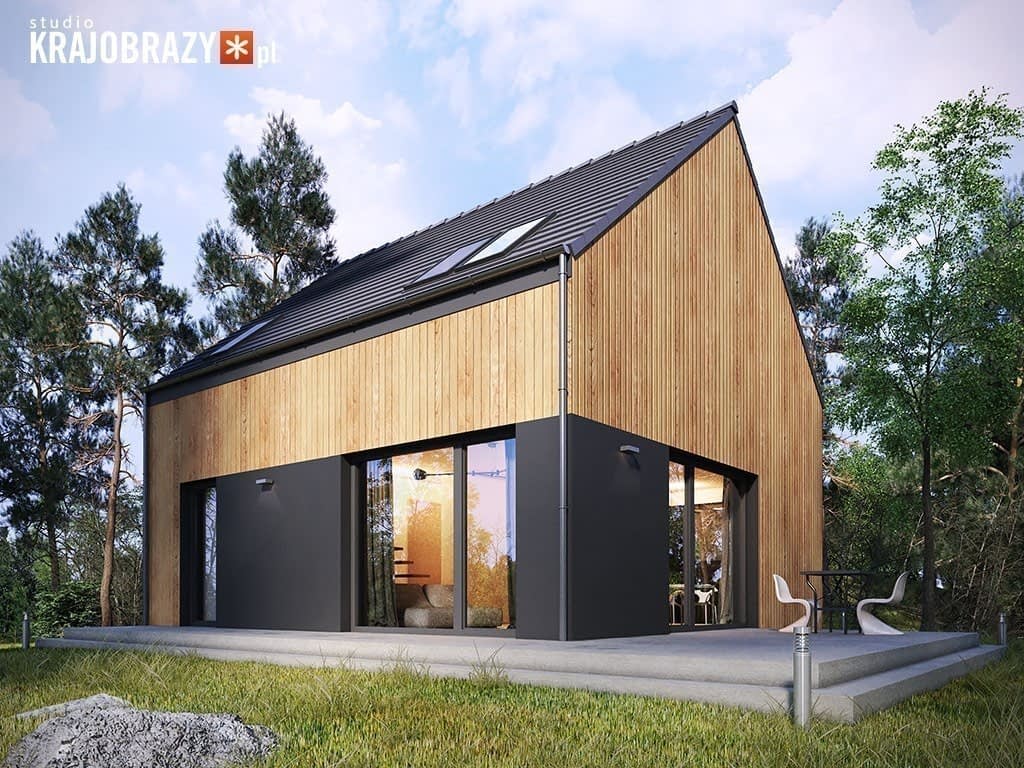

Projekt małego domu jednorodzinnego bez garażu Studio 82 przypomina swą sylwetką prostą stodołę mieszkalną. Warte podkreślenia jest wygospodarowanie w tym niewielkim domu do 100m2 aż czterech pokoi oprócz dziennego. Trzy z nich ulokowane są na poddaszu użytkowym, obok dużej łazienki doświetlonej oknem połaciowym. Druga łazienka z prysznicem przylega do niewielkiego pokoju na parterze oraz do całkiem dużego pomieszczenia gospodarczego, w którym zmieści się nie tylko dowolny piec centralnego ogrzewania, ale będzie można wstawić do niego na przykład rowery, albo sprzęt ogrodniczy. Takie miejsce szczególnie przyda się właśnie w domu bez garażu, podobnie jak wydzielona przy kuchni spiżarnia czy wnęka na wbudowanie szafy w wiatrołapie.Rzuty

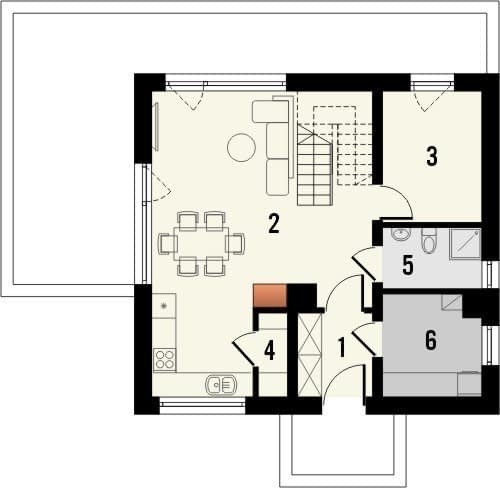

Parter
- 1. wiatrołap3.8
- 2. pokój dzienny z kuchnią34.3
- 3. pokój8
- 4.spiżarnia1.5
- 5. wc3.7
- 6.pom. gospodarcze6

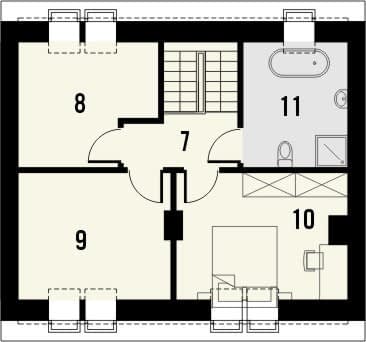

Piętro
- 7. hall3.6
- 8. pokój8.3
- 9.pokój10.4
- 10. pokój11.3
- 11. łazienka7.1

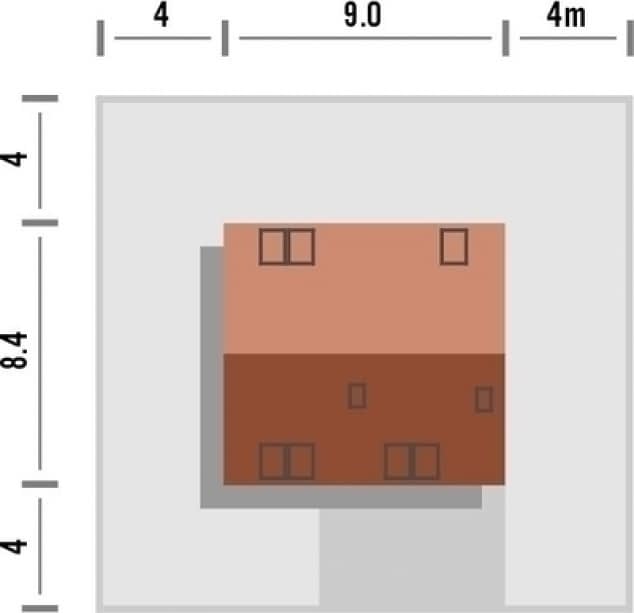

Rzut na działce
Dane techniczne
- Powierzchnia użytkowa98 m²
- Powierzchnia zabudowy76.4 m²
- Kubatura428 m³
- Wysokość domu8.01 m
- Minimalne wymiary działki17 x 16.4m
- GarażBez garażu
- Kąt nach. dachu40°
Zawartość projektu
Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.

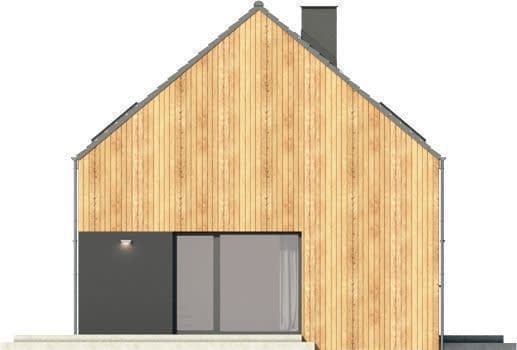

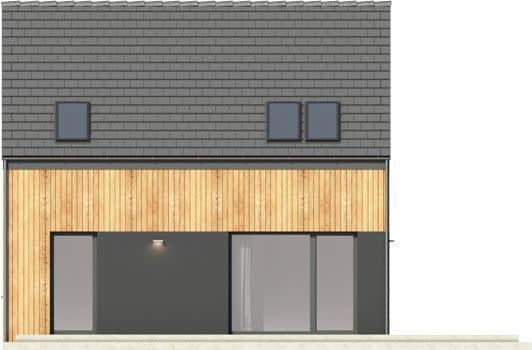

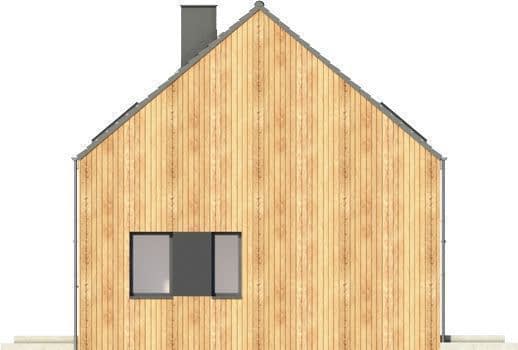

W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.
Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.
Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.
Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.
Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisZielony pakiet z pompą ciepła
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys stanu deweloperskiego
950 zł
