- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa133.59 m²
- KondygnacjeParterowy
- GarażDwustanowiskowy
- DachWielospadowy
- Odbicie lustrzaneTak
- Czas realizacji7 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

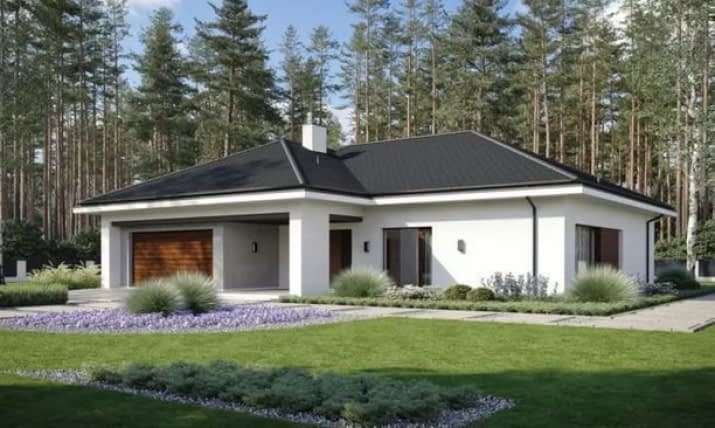

Nowoczesny parterowy dom z czterema sypialniami i dwustanowiskowym garażem.

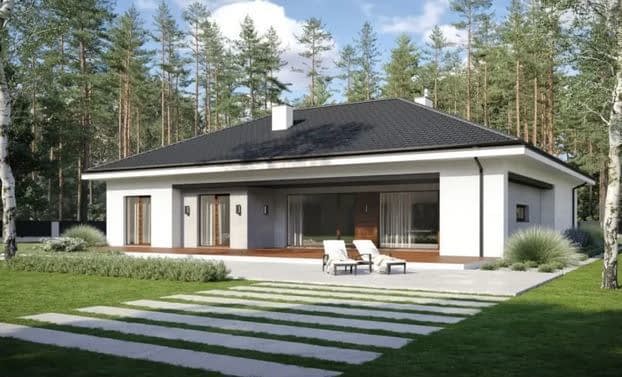

Dom podzielony został na 3 strefy. W strefie dziennej zaprojektowano wygodny salon z wyjściem na zadaszony taras. Posiada on miejsce na wygodną kanapę, duży stół oraz kominek. Zlokalizowana od frontu kuchnia, z widokiem na wejście do domu została wyposażona w wyspę oraz „podręczną” spiżarnię. Wejście do domu zaprojektowano pod zadaszeniem i prowadzi przez wiatrołap do salonu. Z wiatrołapu przez garderobę można przejść do dwustanowiskowego garażu i pomieszczenia technicznego. Strefa nocna została oddzielona od salonu przesuwnymi drzwiami, za którymi znajduje się łazienka dedykowana strefie dziennej. Znajdują się tu cztery sypialnie, każda z wyjściem na ogród, dodatkowo sypialnia gospodarzy posiada własną garderobę. Wygodna łazienka posiada wannę oraz miejsce na pralkę.

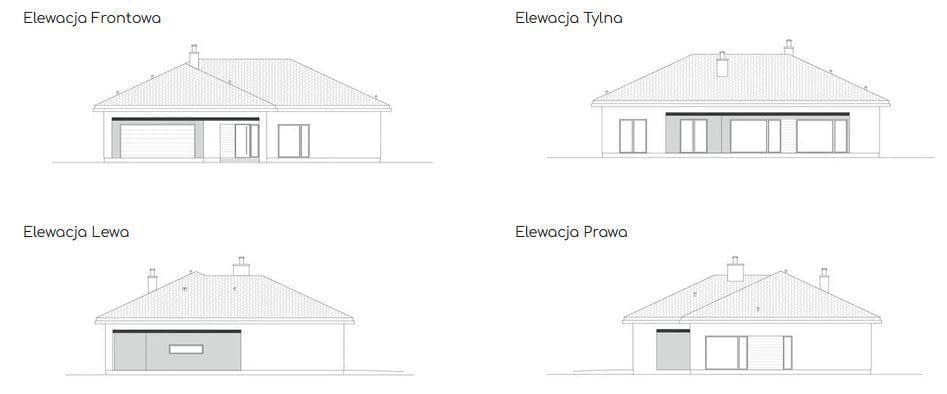

Dom cechuje się zwartą bryłą, z dobrze doświetlonymi wnętrzami. Elewacja budynku to połączenie białych i szarych tynków oraz wstawki z drewna ocieplające bryłę.
Konstrukcja
Technologia:
Fundamenty - ławy fundamentowe żelbetowe monolityczne
Ściany fundamentowe - bloczki betonowe
Ściany konstrukcyjne - pustaki gazobetonowe o grubości 24 cm
Ściany działowe - pustaki gazobetonowe o grubości 12 cm
Stropy - żelbetowe monolityczne
Dach - wielospadowy pokryty blachą na rąbek stojący
Rzuty

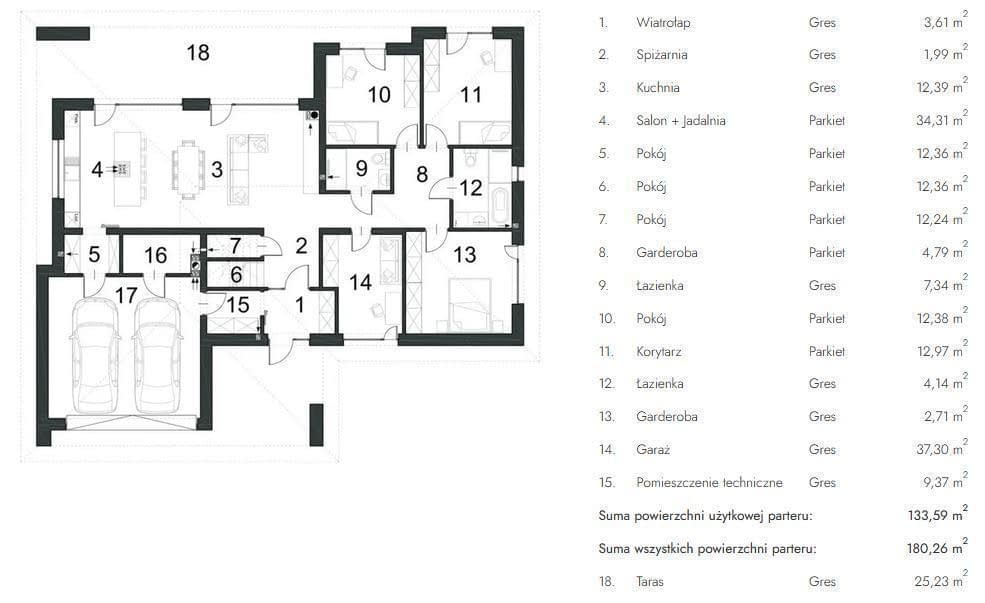

Rzut parteru

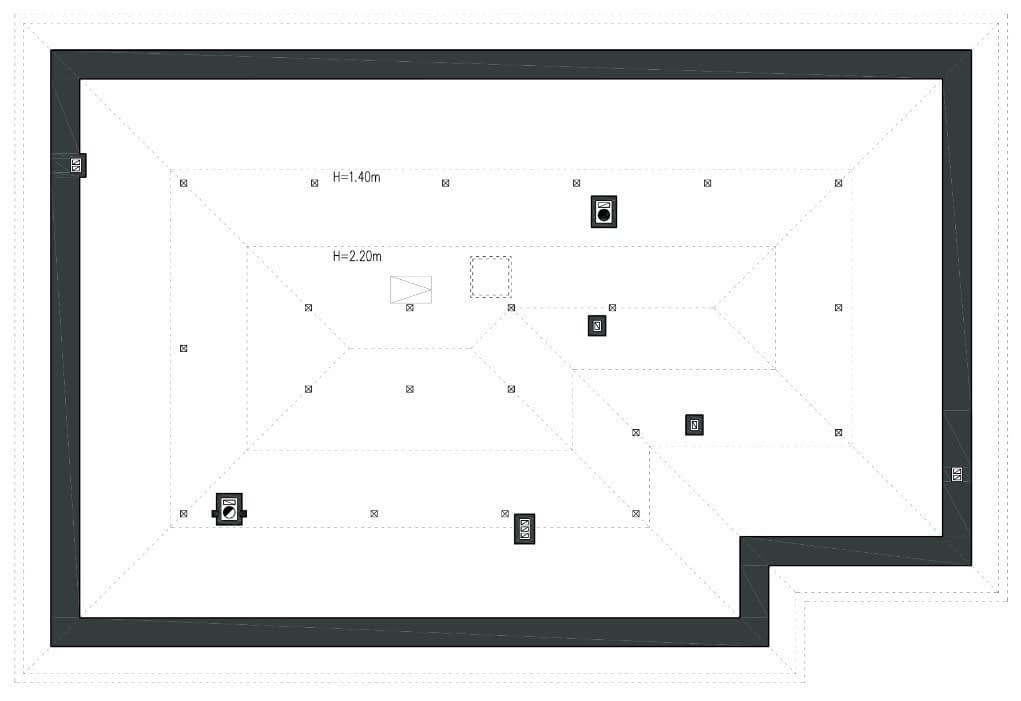

Rzut poddasza
- Poddasze nieużytkowe78.13

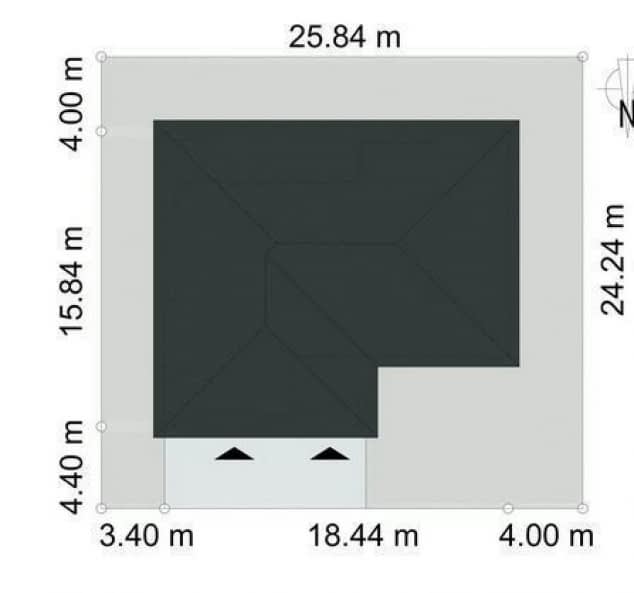

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa133.59 m²
- Powierzchnia netto180.26 m²
- Powierzchnia zabudowy262.56 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi4
- Powierzchnia dachu334.48 m²
- Kubatura506.3 m³
- Wysokość domu7.14 m
- PoddaszeNie
- Minimalne wymiary działki27.84 x 21.64m
- GarażDwustanowiskowy
- Rodzaj dachuWielospadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:
Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej
- Opis architektoniczny z elementami konstrukcji.
- Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).
Projekt techniczny (3 egzemplarze) w wersji papierowej
- Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
- Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).
Materiały dodatkowe dodawane do projektu w wersji papierowej
- Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
- Charakterystyka energetyczna (dla projektów domów).
- Kopie uprawnień architektów i branżystów.
Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Wykaz dokumentów zawartych w projekcie sauny
Projekt techniczny
- Opisy techniczny wszystkich części składowych sauny
- Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)
Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.
