- Typ projektuBliźniak
- StylTradycyjny
- Powierzchnia użytkowa298.74 m²
- KondygnacjeParterowy, z poddaszem
- GarażBez garażu
- DachCzterospadowy
- Kąt nach. dachu38°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

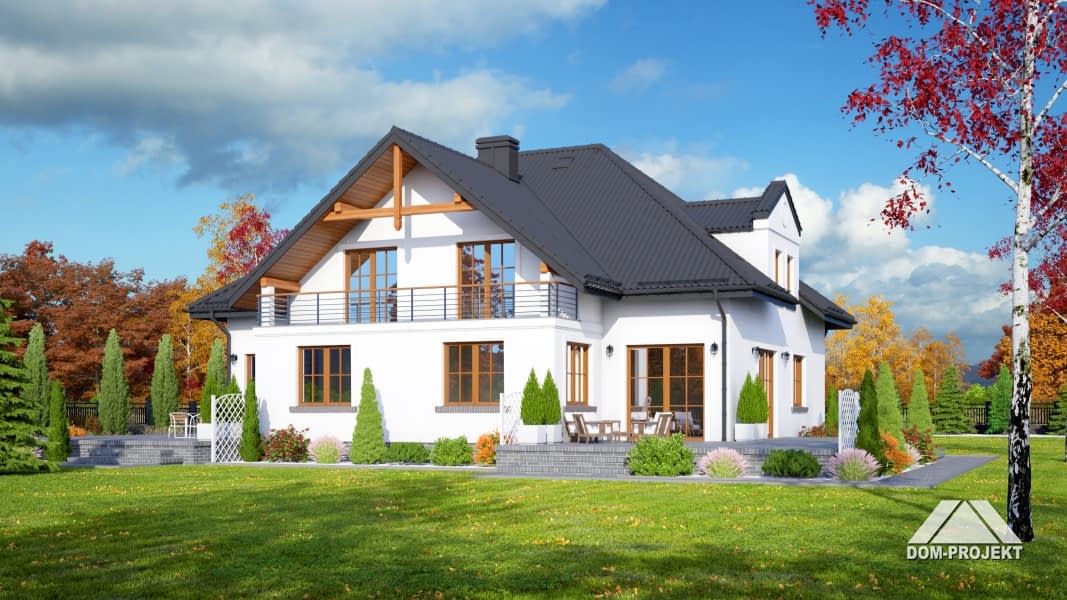

Dwulokalowy dom z poddaszem użytkowym. W każdym z lokali na parterze przestronny salon z kominkiem i gabinet. Schody na poddasze z salonu. Na poddaszu trzy sypialnie, garderoby, łazienka.Rzuty

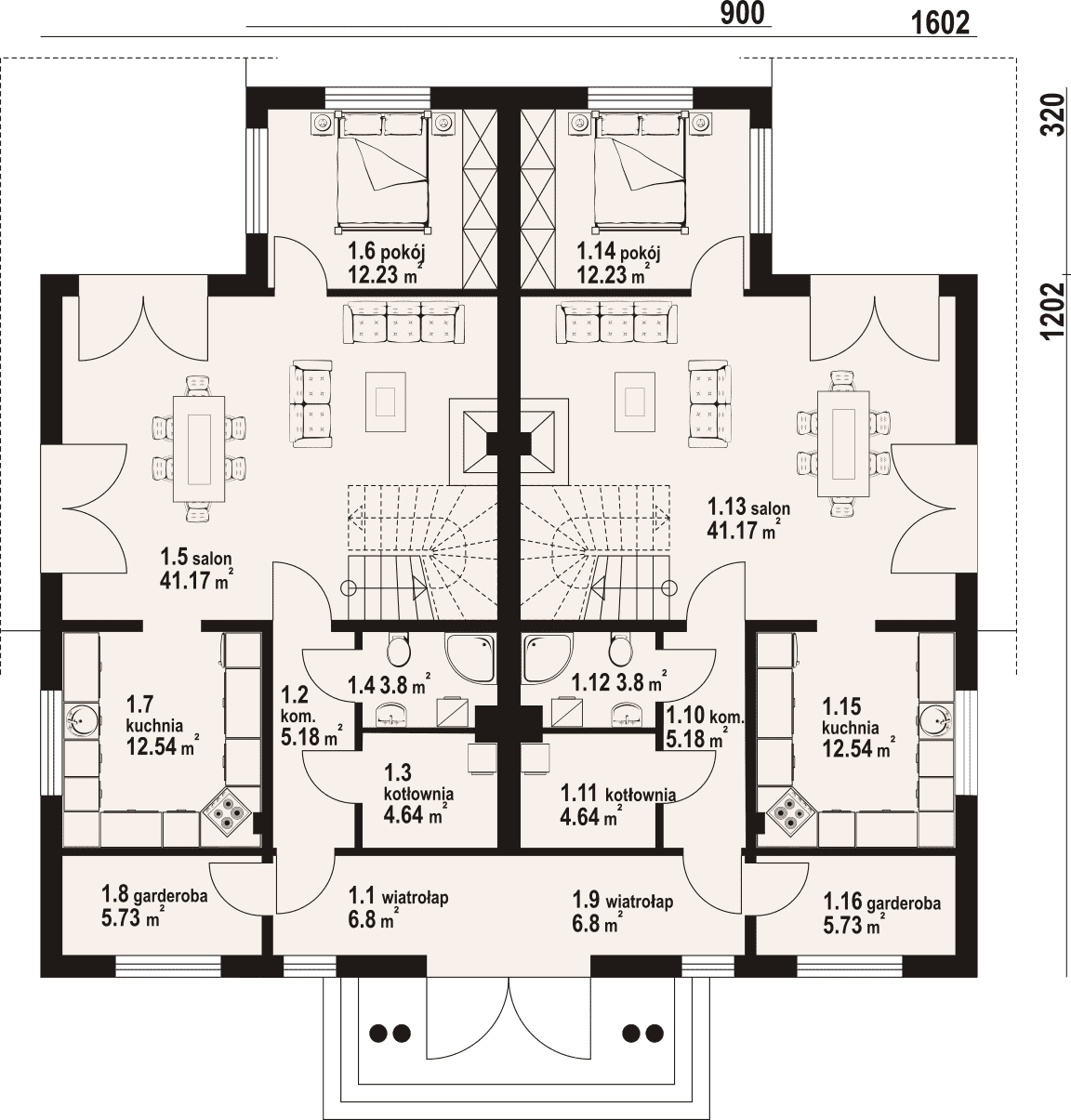

Parter
- 1.1 - wiatrołap6.8 m²
- 1.2 - komunikacja5.18 m²
- 1.3 - kotłownia4.64 m²
- 1.4 - łazienka3.8 m²
- 1.5 - salon41.17 m²
- 1.6 - pokój12.23 m²
- 1.7 - kuchnia12.54 m²
- 1.8 - garderoba5.73 m²
- 1.9 - wiatrołap6.8 m²
- 1.1 - komunikacja5.18 m²
- 1.11 - kotłownia4.64 m²
- 1.12 - łazienka3.8 m²
- 1.13 - salon41.17 m²
- 1.14 - pokój12.23 m²
- 1.15 - kuchnia12.54 m²

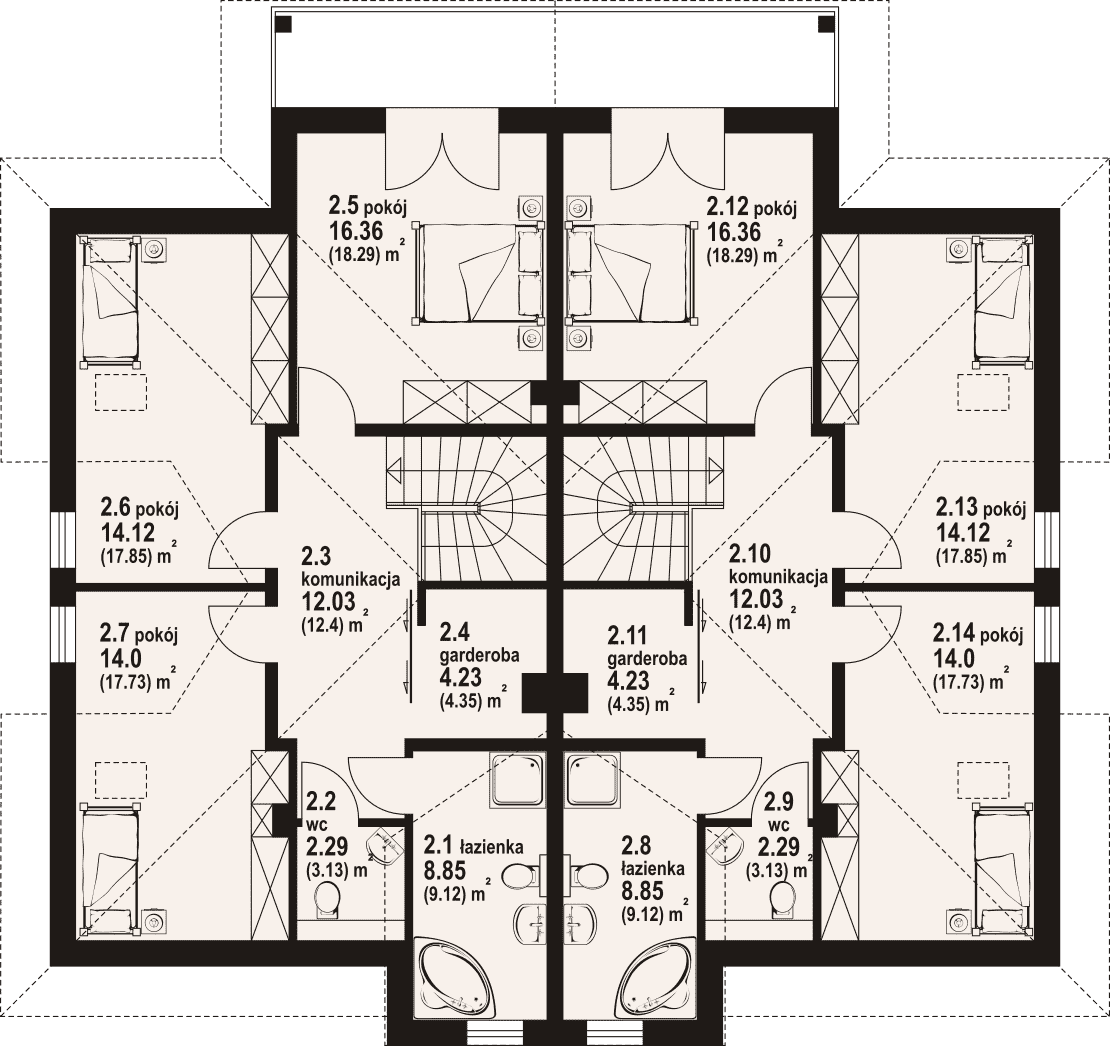

Poddasze
- 2.1 - łazienka8.85 m²
- 2.2 - wc2.29 m²
- 2.3 - komunikacja12.03 m²
- 2.4 - garderoba4.23 m²
- 2.5 - pokój16.36 m²
- 2.6 - pokój14.12 m²
- 2.7 - pokój14 m²
- 2.8 - łazienka8.85 m²
- 2.9 - wc2.29 m²
- 2.1 - komunikacja12.03 m²
- 2.11 - garderoba4.23 m²
- 2.12 - pokój16.36 m²
- 2.13 - pokój14.12 m²
- 2.14 - pokój14 m²

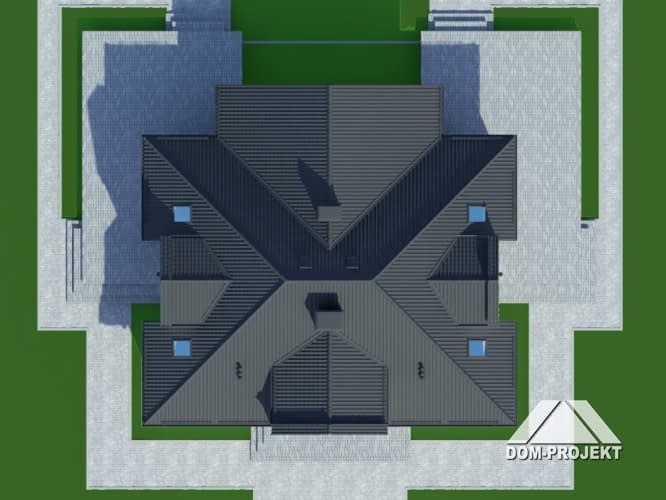

Sytuacja
Dane techniczne
- Powierzchnia użytkowa298.74 m²
- Powierzchnia netto361.66 m²
- Powierzchnia zabudowy228.3 m²
- KominekTak
- Liczba łazienek4
- Liczba pokoi10
- Powierzchnia dachu327.27 m²
- Kubatura1024 m³
- Wysokość domu9.88 m
- Energia pierwotna69.99 kWh/m²/rok
- Minimalne wymiary działki24 x 24.1m
- GarażBez garażu
- Rodzaj dachuCzterospadowy
- Kąt nach. dachu38°
Instalacja grzewcza
- Instalacja grzewczakomplet instalacji, kocioł gazowy
Koszty budowy
- Koszt budowy536728 zł
- Koszt wykończenia517682 zł
- Koszt instalacji199283 zł
Zawartość projektu
Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).
Część opisowa projektu architektoniczno-budowlanego składa się z:
opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.
Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),
rzutu dachu,
przekroi poprzecznych i ewentualnie podłużnych,
elewacji,
zestawienia stolarki okiennej i drzwiowej.
Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:
projekt konstrukcji,
projekt instalacji wodno-kanalizacyjnej,
projekt instalacji centralnego ogrzewania,
projekt instalacji gazowej (jeżeli występuje),
projekt instalacji elektrycznej i odgromowej.
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów,
- rzutów konstrukcyjnych poszczególnych kondygnacji,
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
- rzutu więźby dachowej,
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
- rzutów instalacji wod-kan,
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
- rzutów instalacji elektrycznej,
- schematu tablicy TM,
- rzutu instalacji odgromowej.
Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys budowlany
400 zł
Dodatkowy egzemplarz projektu
400 zł
