- Typ projektuLetniskowy
- StylTradycyjny
- Powierzchnia użytkowa115.23 m²
- KondygnacjeParterowy, z poddaszem
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu35°
- Odbicie lustrzaneNie
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Projekt domu Szczygieł to domek jednorodzinny parterowy, z poddaszem użytkowym. Dom Szczygieł może służyć jako dom jednorodzinny całoroczny, jak również jako budynek letniskowy. Prostokątna bryła została przekryta dwuspadowym dachem poddasza. Do niej dobudowano podcień ogrodowy - z wyjściem z salonu, oraz podcień - ganek wejściowy. Dom doskonale nadaje się na działkę z wejściem od południa lub zachodu - tam, gdzie ogród i wejście są po tej samej stronie domu. Projekt domu Szczygieł ma prostą konstrukcję - jest łatwy i niedrogi w budowie. We wnętrzu na parterze zaplanowano salon z częścią jadalną, otwartą kuchnię - połączoną z pomieszczeniem gospodarczym, łazienkę z toaletą, oraz dwa pokoje, które mogą być wykorzystane jako sypialnie, bądź np. jako gabinet. Na poddaszu zaprojektowano dwie sypialnie i łazienkę. Poddasze można wykończyć w drugim etapie budowy. Projekt domu Szczygieł dostępny jest też jako odbicie lustrzane.
Konstrukcja
- Fundamentybetonowe wylewane
- Ściany zewnętrznedwuwarstwowe beton komórkowy 24 + styropian (lub wełna mineralna )
- Stropdrewniany belkowy
- Elewacjetynk cienkowarstwowy
- Pokrycie dachublachodachówka lub dachówka

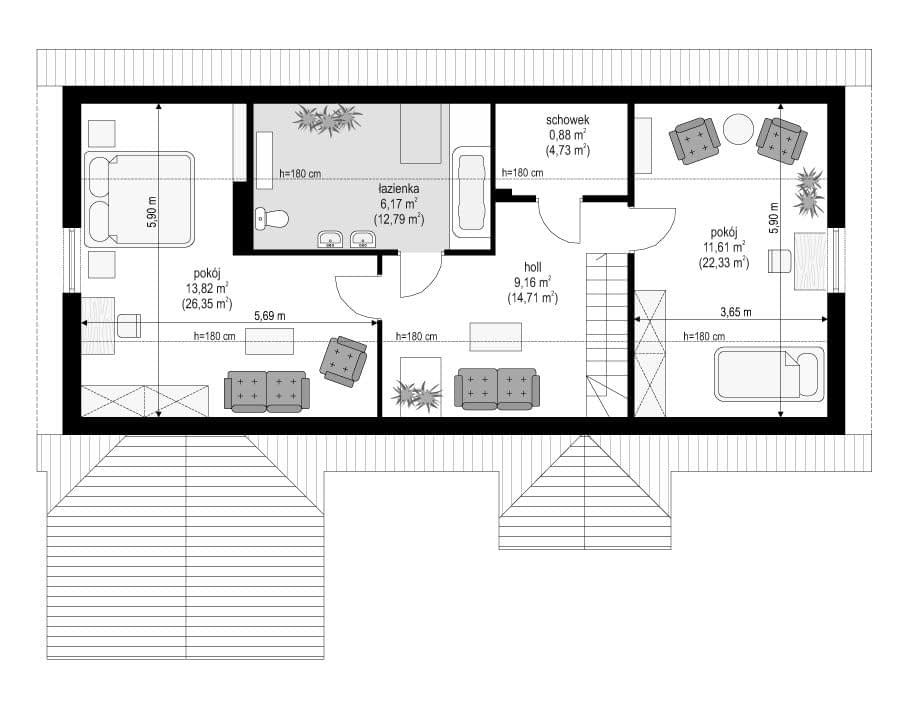

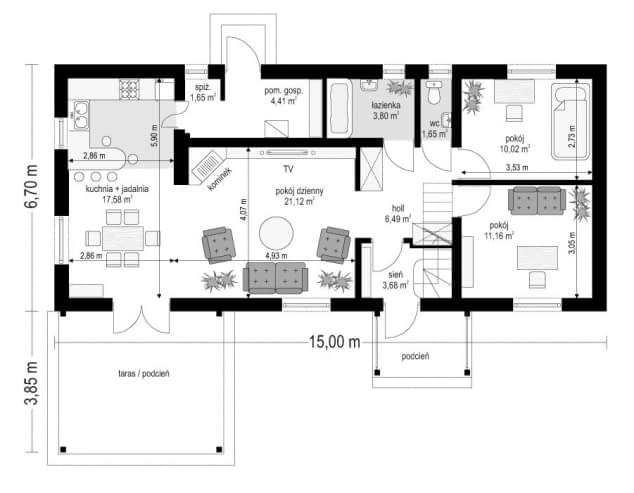

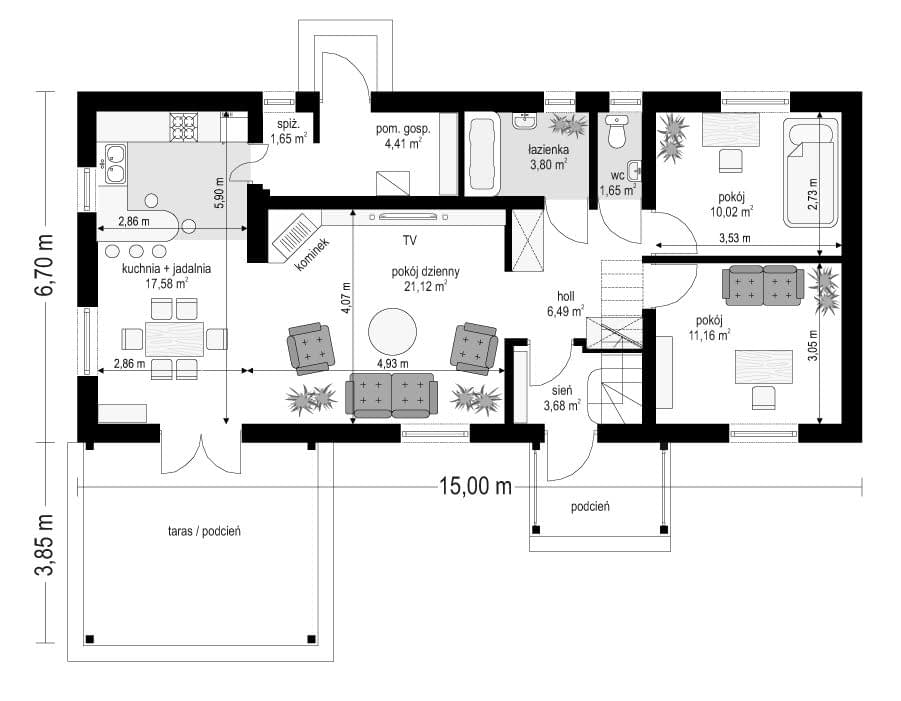

Rzuty

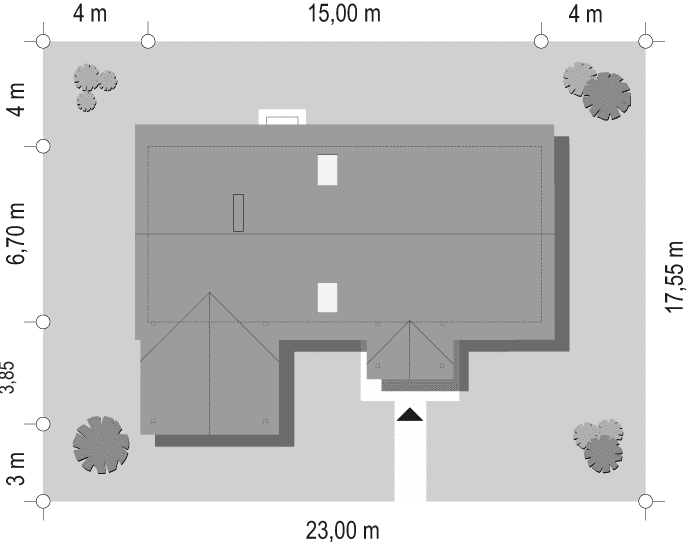

sytuacja
Dane techniczne
- Powierzchnia użytkowa115.23 m²
- Powierzchnia netto122.4 m²
- Powierzchnia zabudowy100.5 m²
- KominekTak
- Liczba łazienek3
- Liczba pokoi5
- Powierzchnia dachu186.46 m²
- Kubatura426 m³
- Długość domu6.7 m
- Szerokość domu15 m
- Wysokość domu6.38 m
- Poddaszeużytkowe
- Minimalne wymiary działki17.55 x 23m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu35°
Koszty budowy
- Stan surowy132668 zł
- Stan surowy zamknięty193621 zł
- Koszt wykończenia243645 zł
- Koszt instalacji75584 zł
Zawartość projektu
W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego
Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.
Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).
Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,
Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).
Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).
Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.
Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:
- Zmianę obrysu zewnętrznego ścian zewnętrznych.
- Zmianę obrysu wewnętrznego ścian zewnętrznych.
- Zmianę układu ścian wewnętrznych działowych.
- Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
- Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
- Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
- Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
- Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
- Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
- Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
- Likwidację lub dodanie dowolnej ilości:
- lukarn,
- wykuszy,
- podcieni,
- balkonów,
- loggii,
- kolumn,
- pilastrów,
- ganków,
- werand.
- Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
- Zmianę rodzaju pokrycia dachowego.
- Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
