Projekt domu Szmaragd 3

Name: Szmaragd 3
Brand: MG Projekt
SKU: szmaragd-3
Price: 6390.00 PLN
Availability: InStock

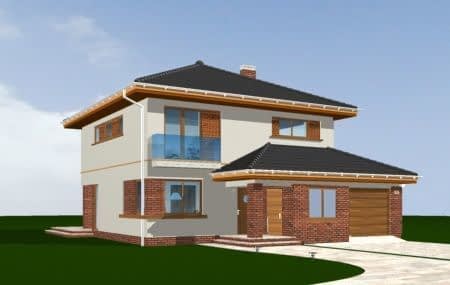

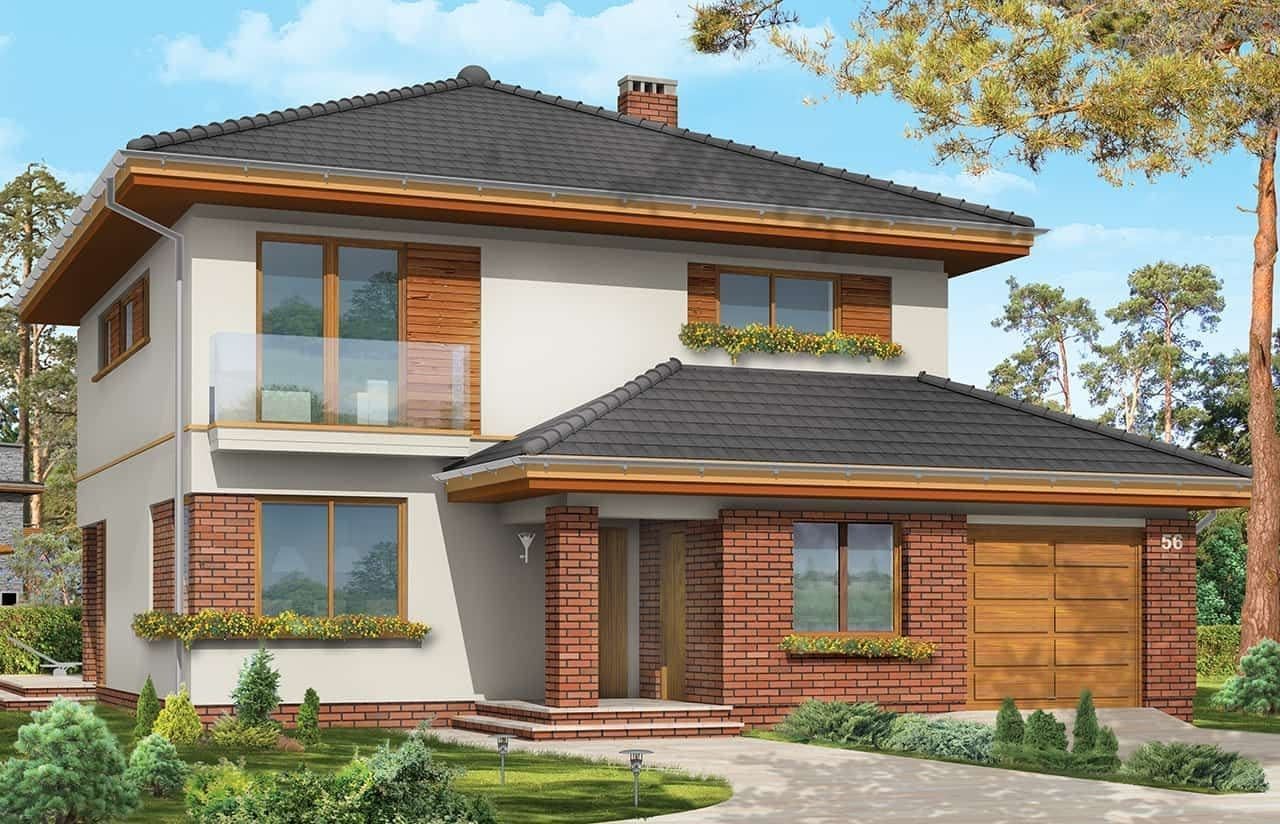

Projekt domu Szmaragd 3 – wizualizacja od frontu

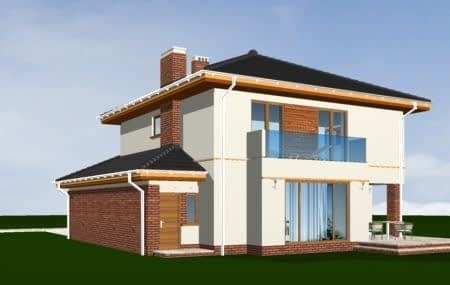

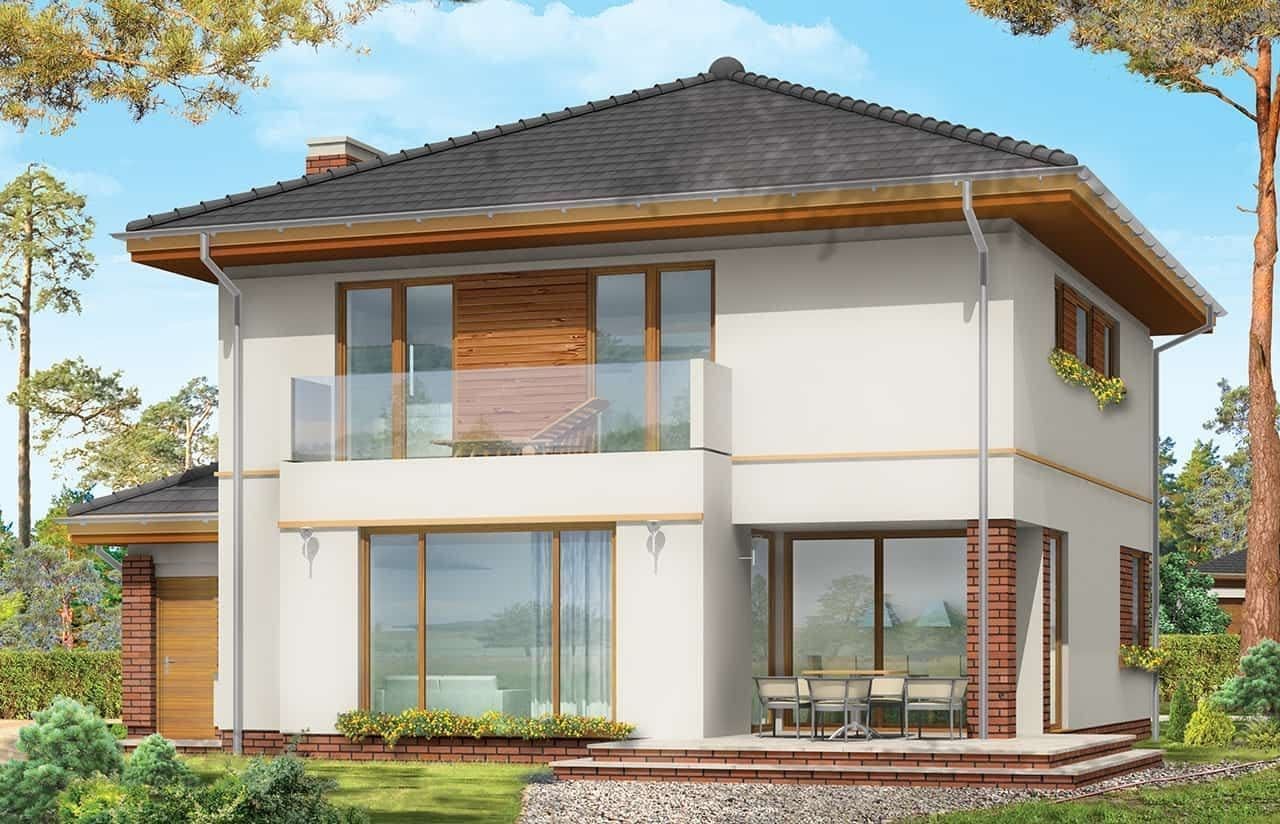

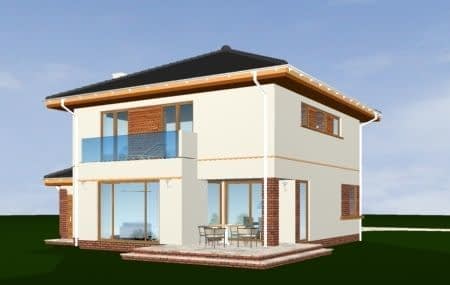

Projekt domu Szmaragd 3 – wizualizacja od strony ogrodu

Projekt domu Szmaragd 3 – wnętrze domu 1

Projekt domu Szmaragd 3 – wnętrze domu 2

Projekt domu Szmaragd 3 – wnętrze domu 3

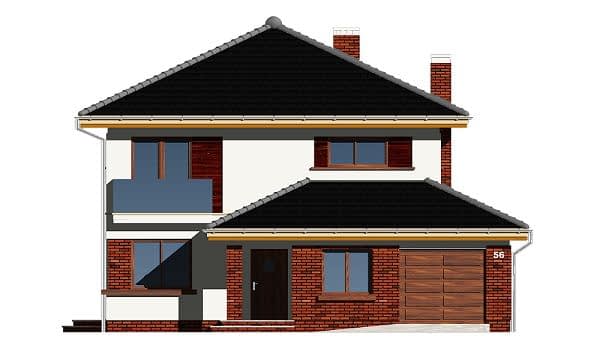

Projekt domu Szmaragd 3 – elewacja frontowa

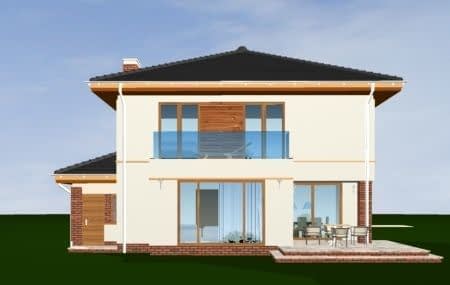

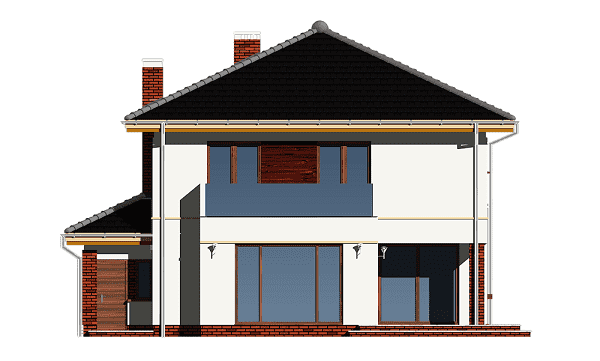

Projekt domu Szmaragd 3 – elewacja ogrodowa

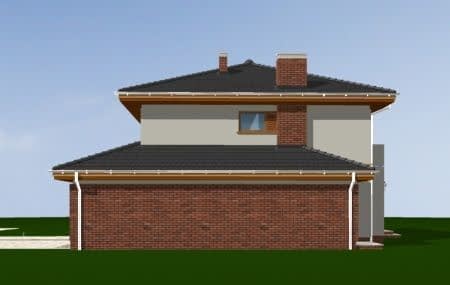

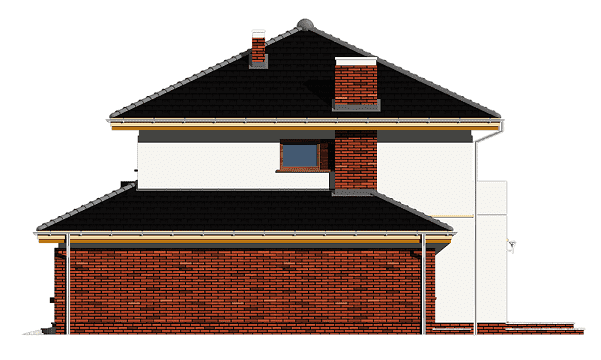

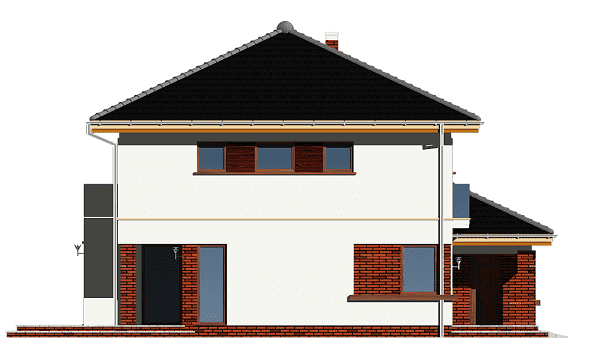

Projekt domu Szmaragd 3 – elewacja boczna lewa

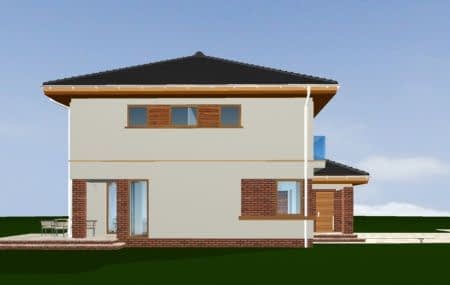

Projekt domu Szmaragd 3 – elewacja boczna prawa

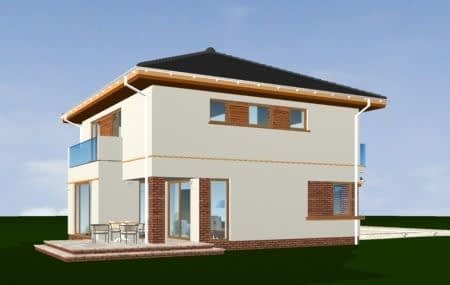

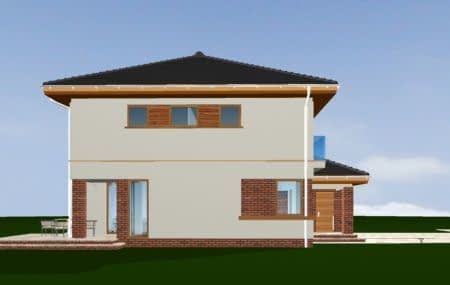

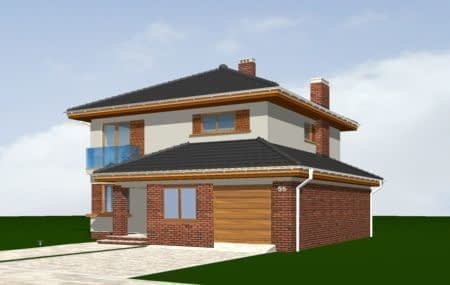

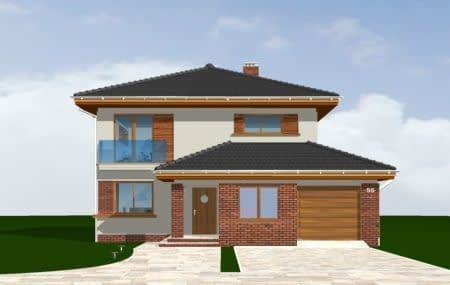

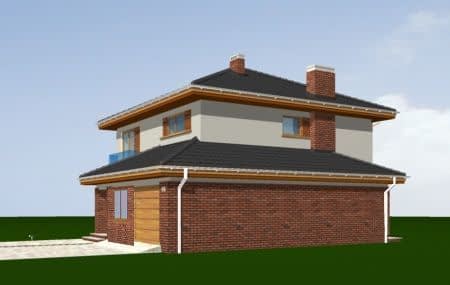

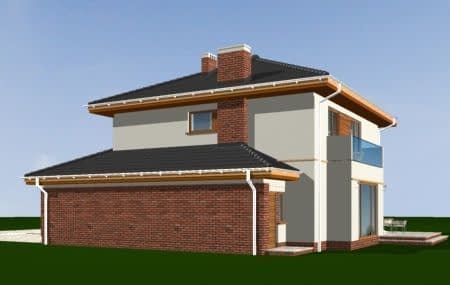

Projekt domu Szmaragd 3 – widok bryły domu 1

Projekt domu Szmaragd 3 – widok bryły domu 2

Projekt domu Szmaragd 3 – widok bryły domu 3

Projekt domu Szmaragd 3 – widok bryły domu 4

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

6 390 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa148.86 m²
KondygnacjePiętrowy
GarażJednostanowiskowy
DachWielospadowy
Kąt nach. dachu25°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Szmaragd 3 to wersja domu Szmaragd z dodatkowym pokojem zamiast drugiego stanowiska garażowego – piętrowy dom o powierzchni użytkowej 148,86 m². Garaż ma jedno stanowisko, a dom zyskuje pokój na parterze.

Pokój zamiast miejsca na auto

Dodatkowy pokój może być gabinetem, pokojem gościnnym albo sypialnią seniora bez schodów. Dom ma teraz 6 pokoi i 3 łazienki.

Charakter Szmaragdu

Bryła na planie kwadratu pod kopertowym dachem tworzy spójną, nowoczesną kompozycję. Garaż ma 19,15 m².

wymiary budynku: 11,93 × 13,31 m
minimalna działka: 18,93 × 21,31 m
dach wielospadowy 25°, wysokość 8,75 m
kubatura: 683 m³

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 355 tys. zł, roboty wykończeniowe ok. 355 tys. zł, instalacje ok. 118 tys. zł, a realizacja domu pod klucz ok. 711 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Wolisz dodatkowy pokój niż drugie miejsce w garażu? Zamów projekt domu Szmaragd 3 na wbudowie.pl.

Konstrukcja

Fundamenty: betonowe wylewane

Ściany zewnętrzne: dwuwarstwowe porotherm 25 + 18 styropian (lub wełna mineralna)

Strop: Teriva

Elewacje: tynk cienkowarstwowy

Pokrycie dachu: blachodachówka lub dachówka

Rzuty

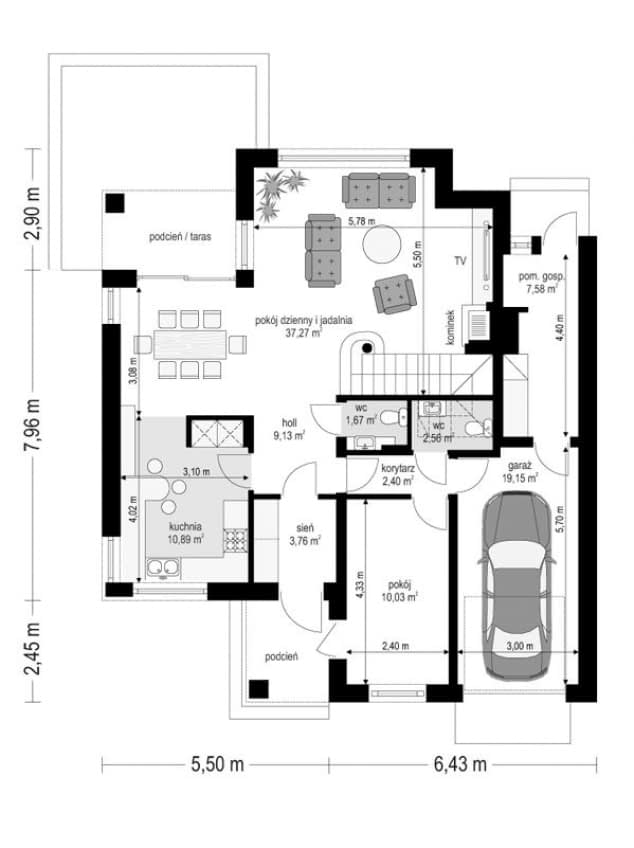

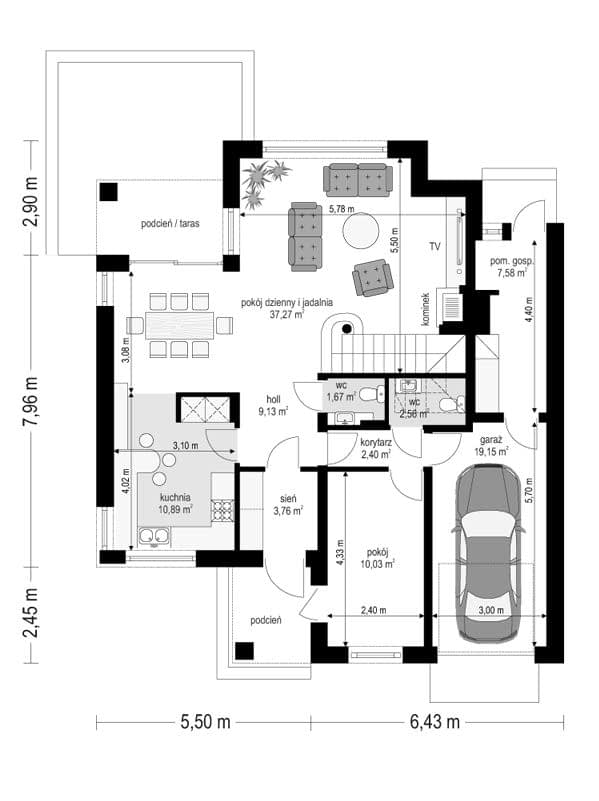

Parter

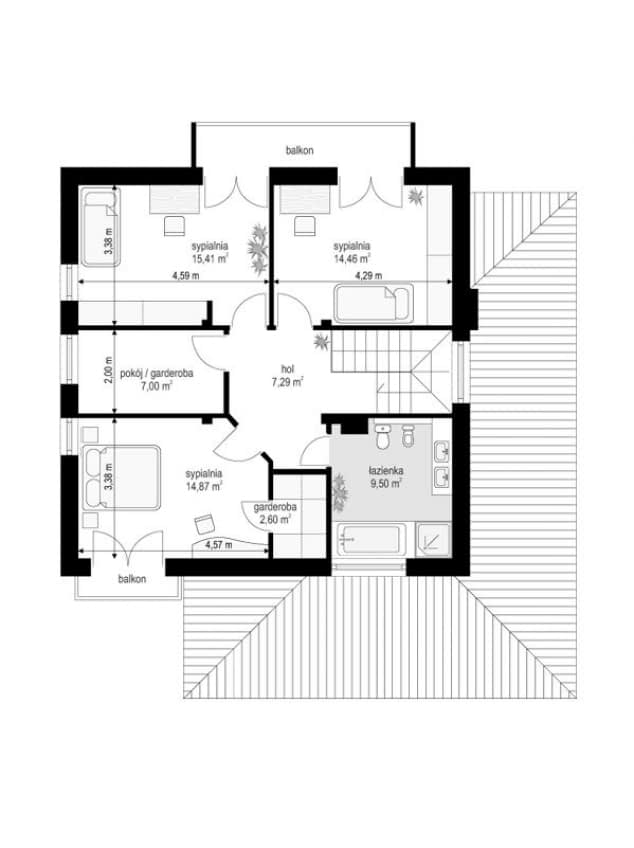

Piętro

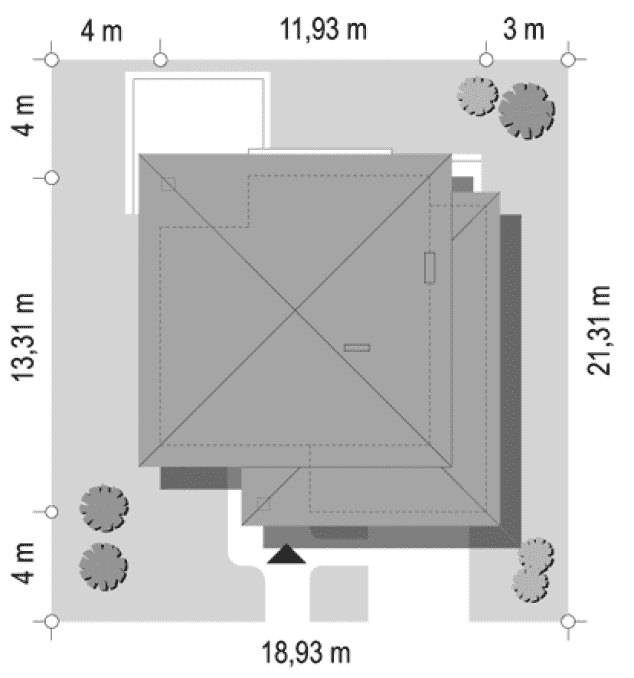

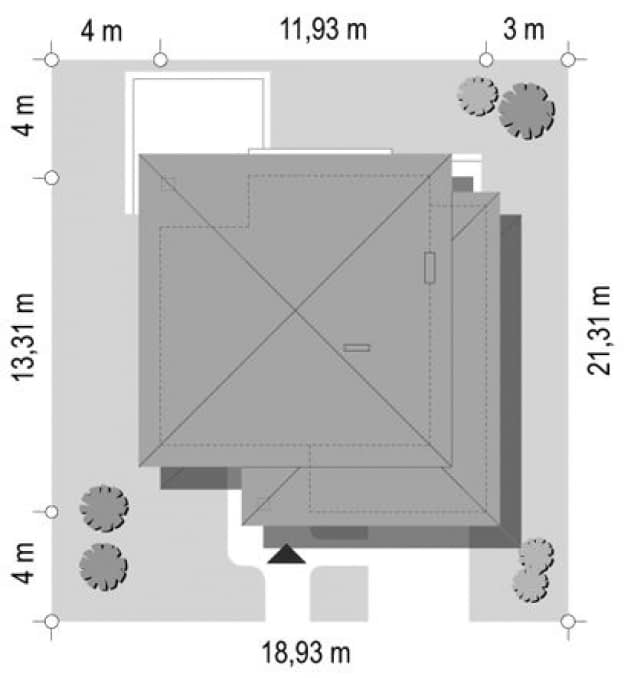

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa148.86 m²
Powierzchnia netto156.44 m²
Powierzchnia zabudowy130.3 m²
KominekTak
Liczba łazienek3
Liczba pokoi6
Powierzchnia dachu201.89 m²
Kubatura683 m³
Długość domu13.31 m
Szerokość domu11.93 m
Wysokość domu8.75 m
Energia pierwotna69.3 kWh/m²/rok
Energia końcowa65.5 kWh/m²/rok
Minimalne wymiary działki21.31 x 18.93m
GarażJednostanowiskowy
Rodzaj dachuWielospadowy
Kąt nach. dachu25°

Instalacja grzewcza

EUco44.6 kwH/m²/rok

Koszty budowy

Stan surowy246407 zł
Stan surowy zamknięty355256 zł
Koszt wykończenia355357 zł
Koszt instalacji118479 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
