Projekt domu Szmaragd 6 wariant B

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

5 640 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa134.43 m²
KondygnacjePiętrowy
GarażDwustanowiskowy
DachWielospadowy
Kąt nach. dachu25°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Projekt domu ze stropem teriva nad piętrem.

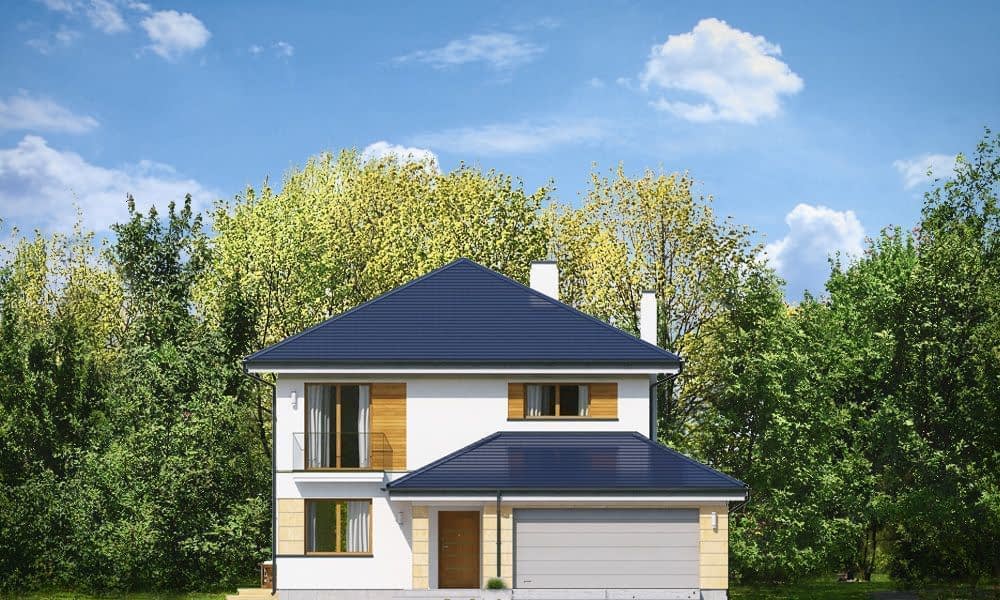

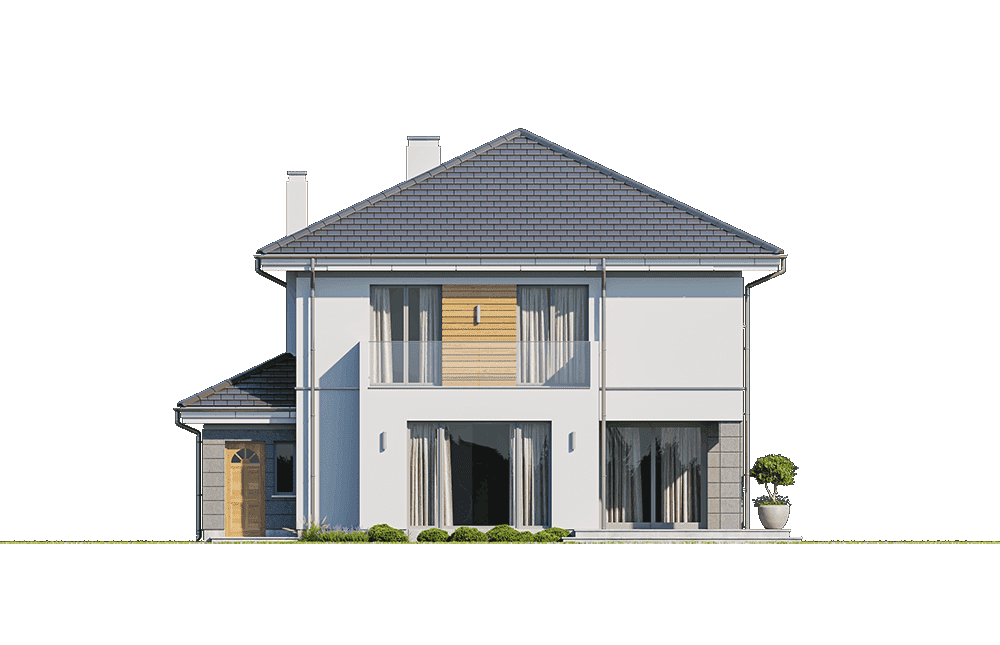

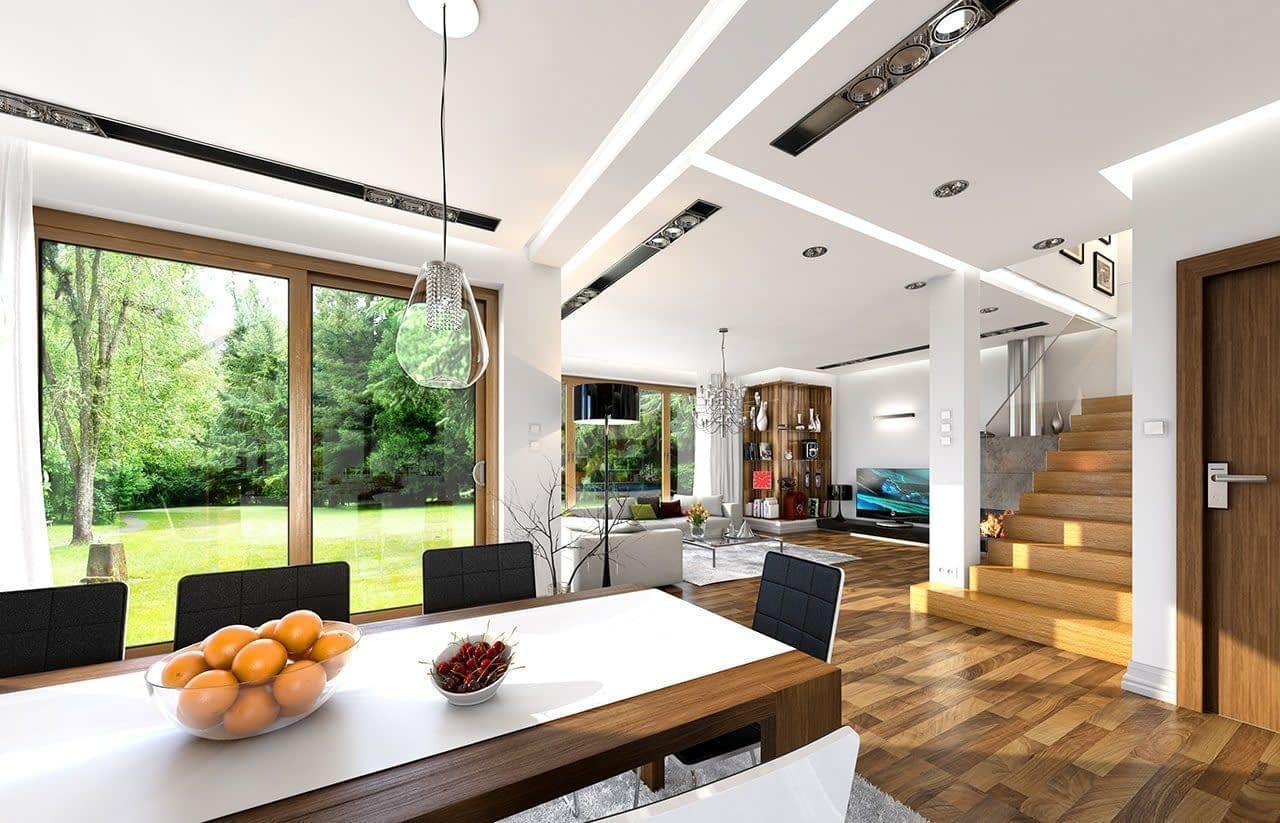

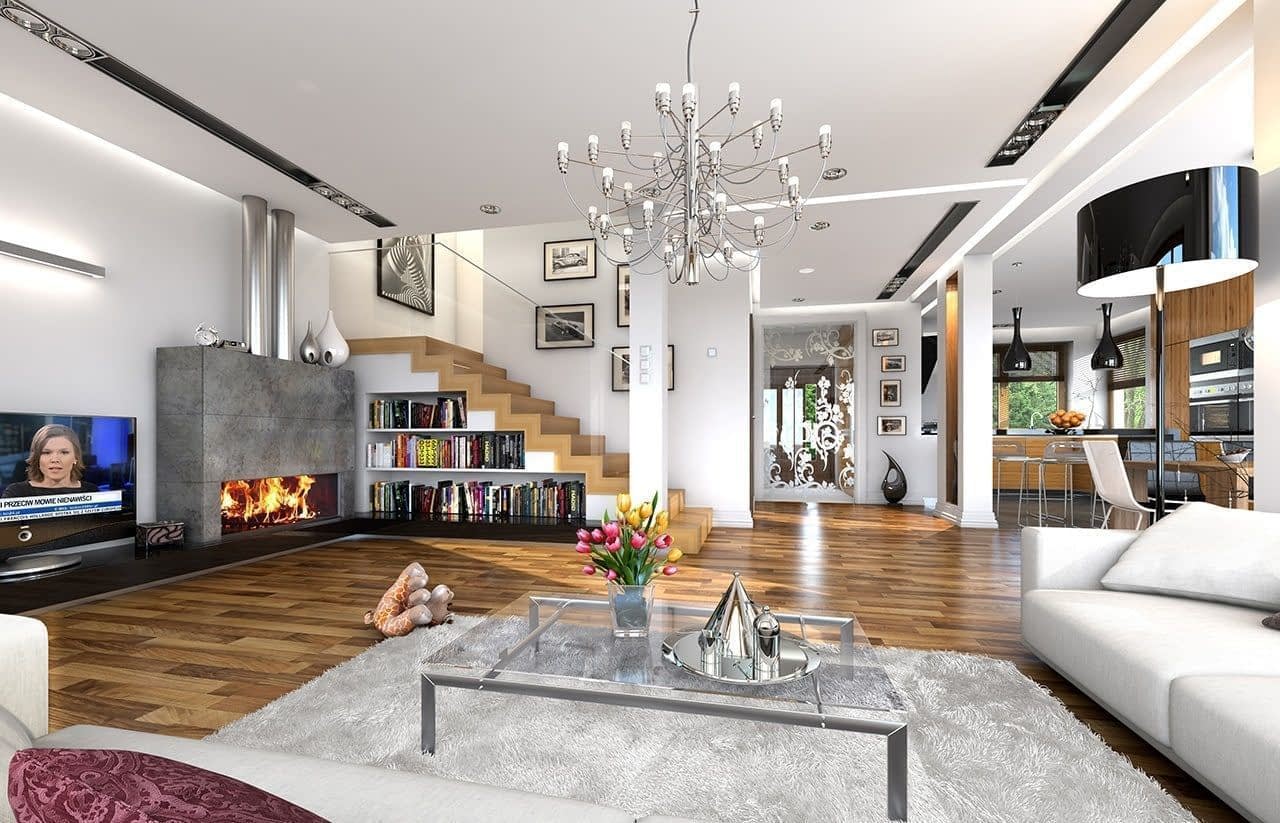

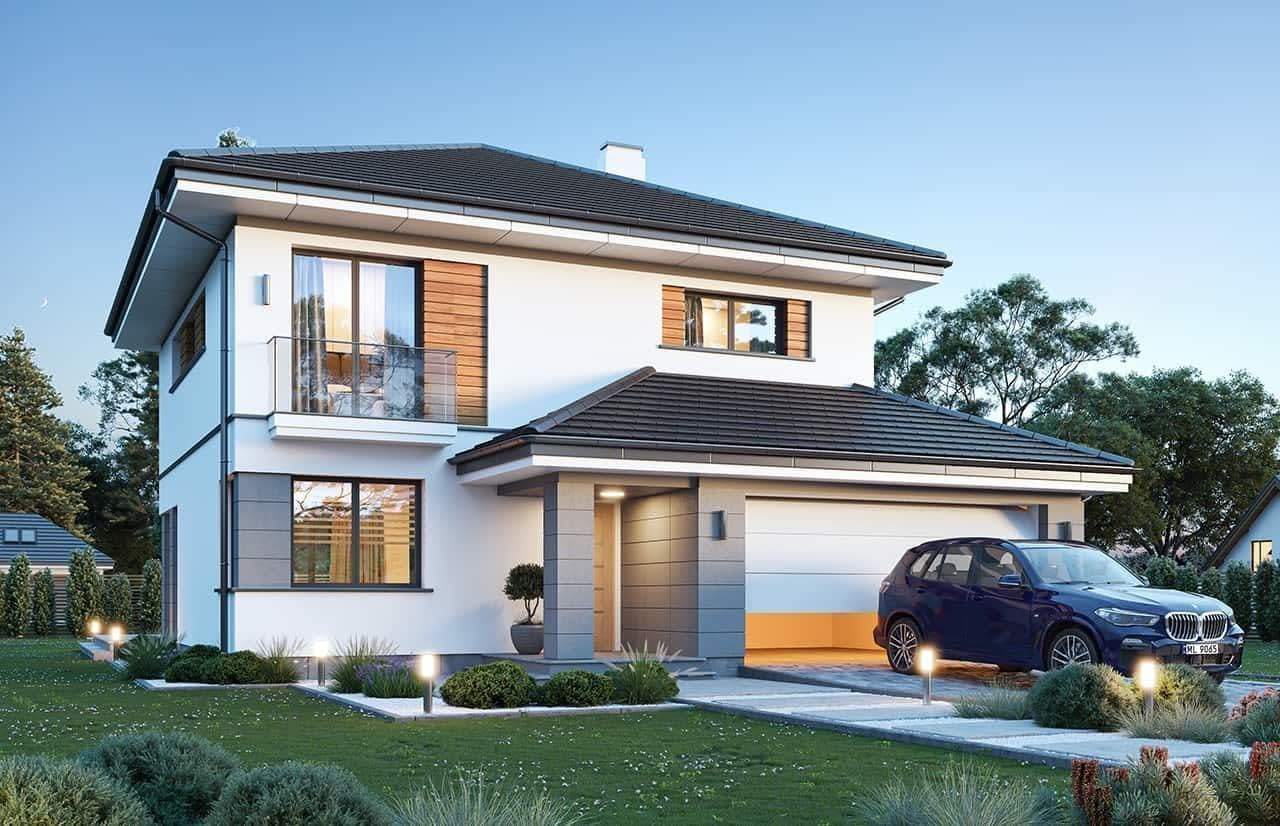

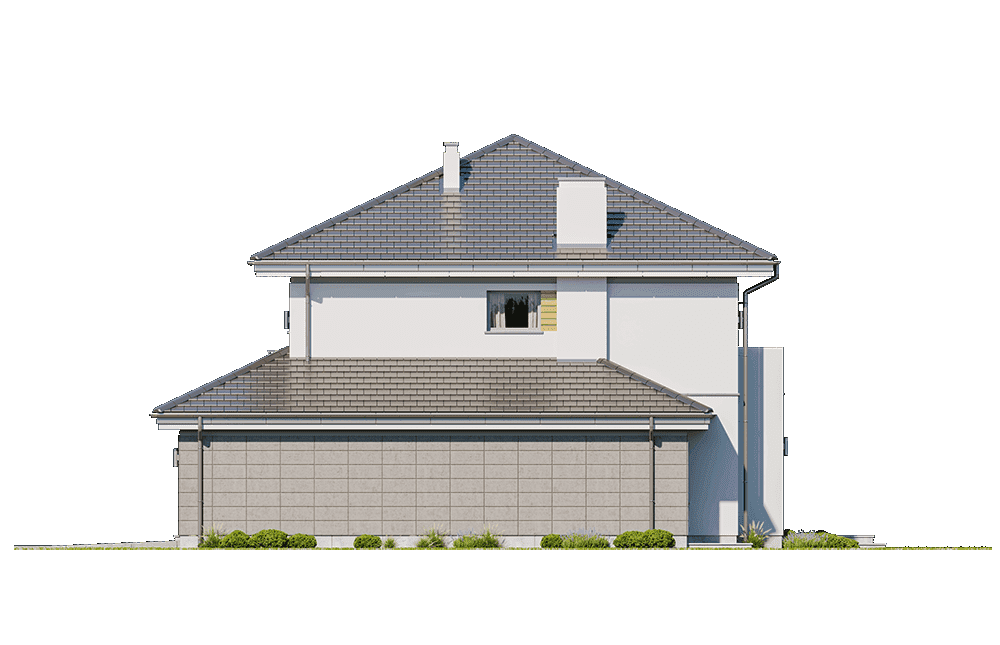

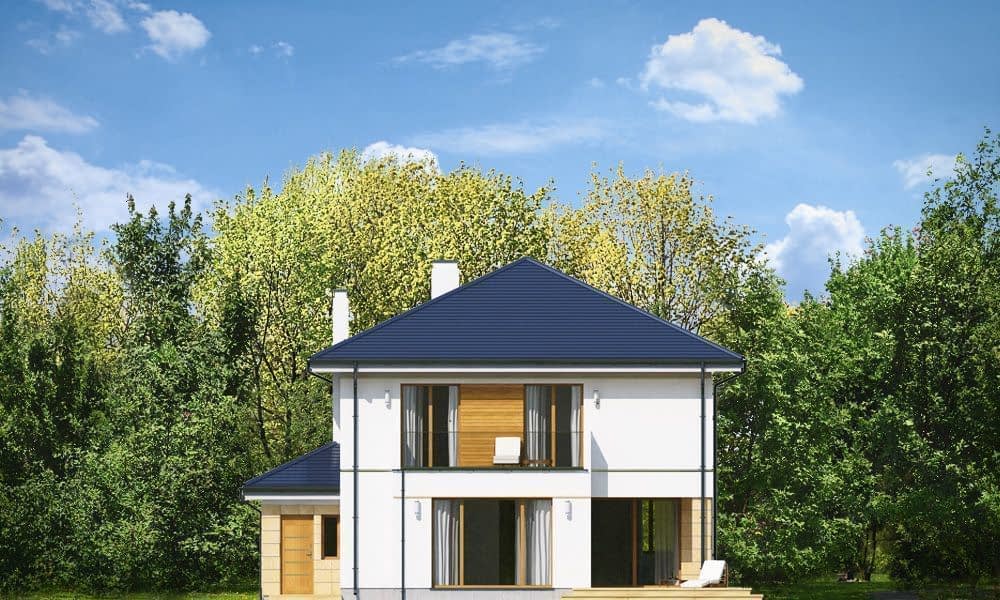

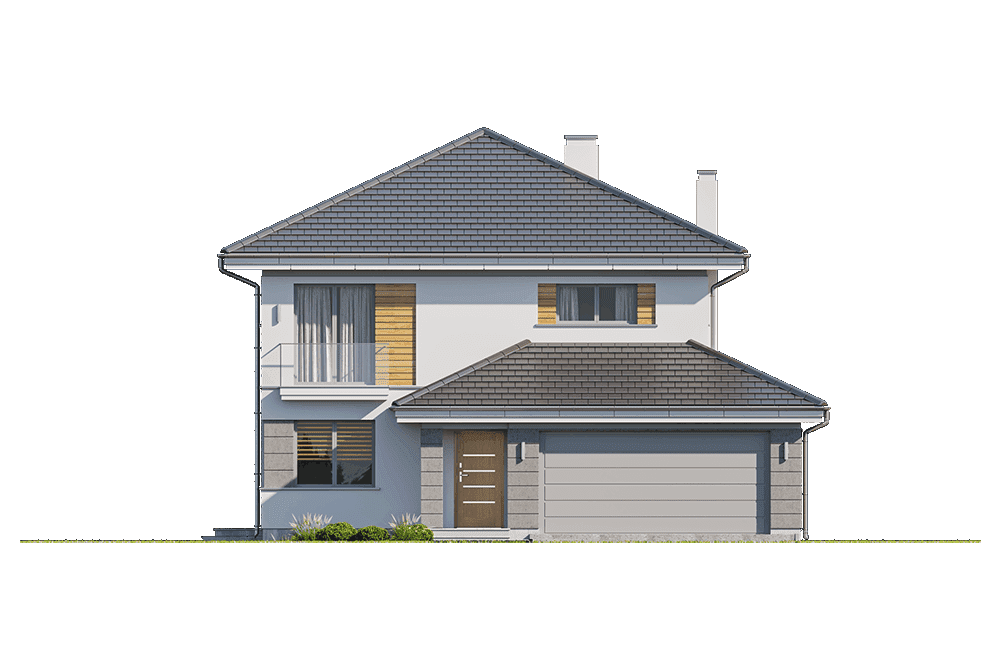

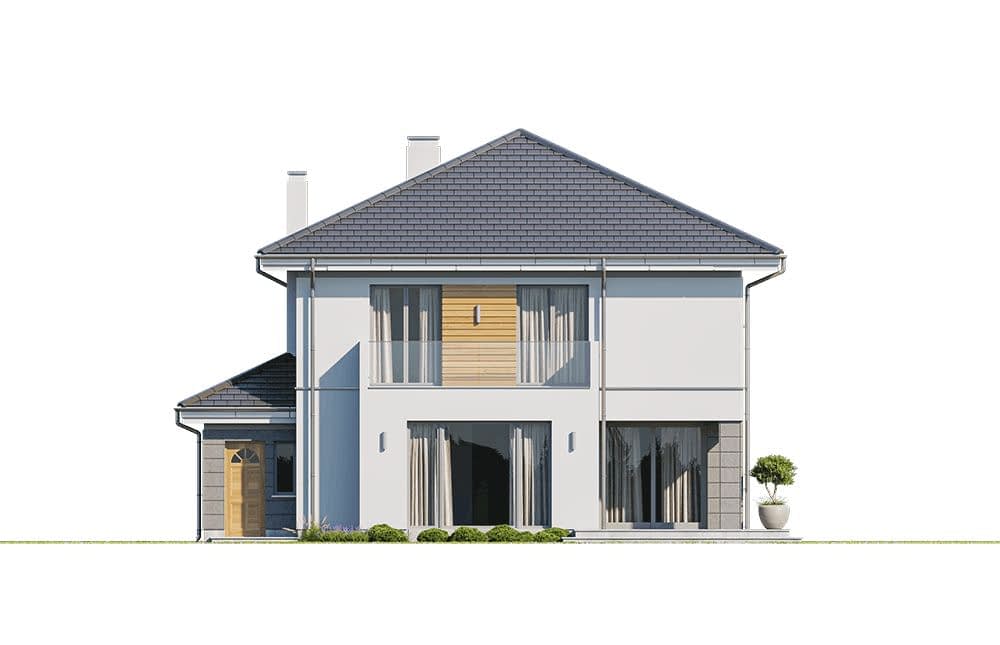

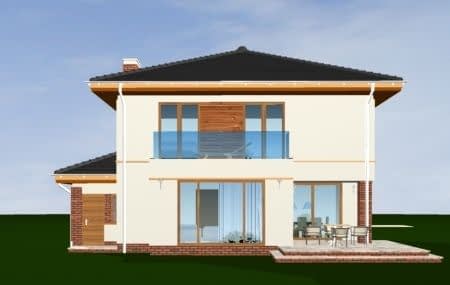

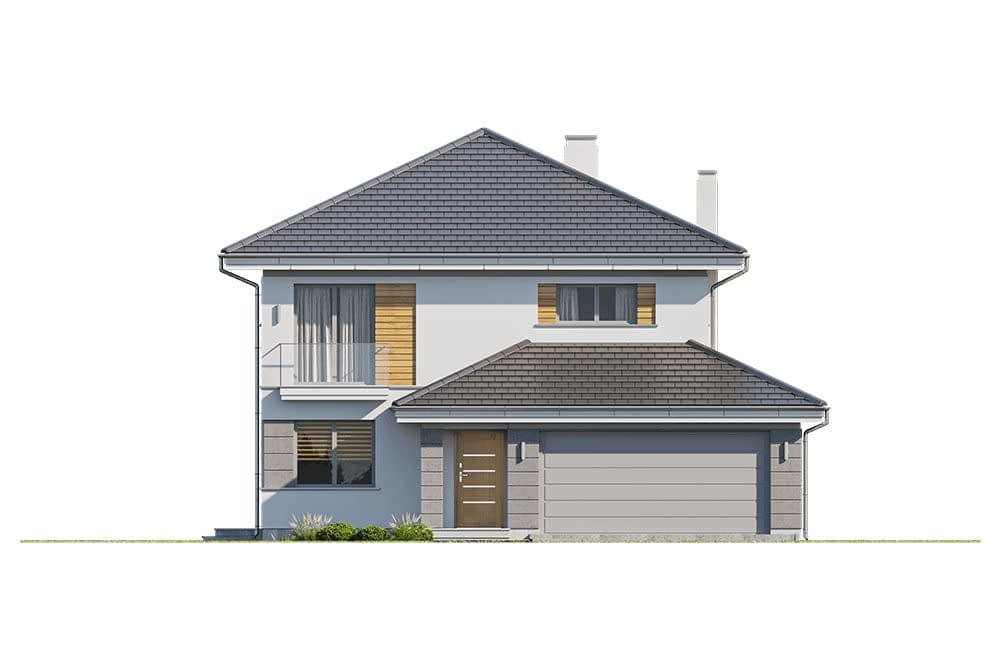

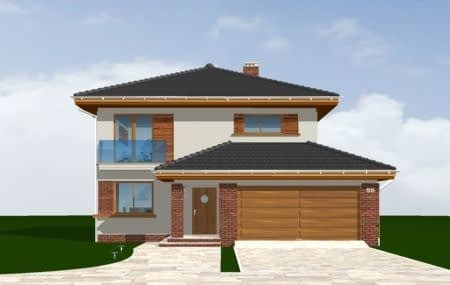

Projekt domu Szmaragd 6 jest kolejną wersją bardzo popularnego projektu z serii Szmaragd. Jest to piętrowy dom dla cztero-sześcioosobowej rodziny, o zwartej bryle, przykryty czterospadowym dachem i częściowo wbudowanym w bryłę dwustanowiskowym garażem. Dom stanowi propozycję dla tych Inwestorów, którzy planując piętrowy dom, chcą jednocześnie zmieścić się w niewielkiej powierzchni użytkowej, oraz tych, których działka nie pozwala na budowę szerokiego dużego domu, o dużej powierzchni zabudowy. Projekt domu Szmaragd 6 ma nowoczesną bryłę, ozdobioną kamiennymi okładzinami ( lub boniowaniem tynku ), oraz drewnianymi wstawkami w elewacji. Wejście podkreślone jest narożnym podcieniem ze słupem. Elewację frontową ozdabiają duże okna i balkonik sypialni na piętrze. Elewacja ogrodowa to przede wszystkim piękne przeszklenia z salonu, podcień nad częścią tarasu, oraz balkon –taras z sypialni na piętrze. Nowoczesne materiały i detale, oraz udane proporcje bryły budynku dają atrakcyjną całość. Wnętrze domu : na parterze zaprojektowaliśmy jednoprzestrzenne wnętrze dzienne, łącząc hol, salon, jadalnię i ładną kuchnię. Obok przewidziano garaż, kotłownię i wc. Na piętrze mamy aż cztery sypialnie i łazienkę, co przy takiej powierzchni domu jest dobrym wynikiem. Sypialnia rodziców jest największa i ma własną garderobę. Czwarty pokój może być sypialnią, ale też na przykład domowym biurem. Budynek jest nowoczesny, energooszczędny, ma prostą, łatwą w budowie bryłę. Dom świetnie wpasuje się niemal w każdą nawet niewielką działkę, oraz w każde otoczenie. Jest nowoczesny, ale bezpretensjonalny. Projekt domu Szmaragd 6 można łatwo dostosować do standardu NF 40. Projekt dostępny jest w odbiciu lustrzanym jak i w kilku innych wersjach : wersja bazowa (projekt domu Szmaragd), zbliźniaczona (projekt domu Szmaragd 2), wersja z dodatkowym pokojem na parterze (projekt domu Szmaragd 3), komfortowa (projekt domu Szmaragd 4) oraz nowocześniejszej (projekt domu Szmaragd 5), Zapraszamy !

Konstrukcja

Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
StropTeriva
Elewacjetynk cienkowarstwowy na styropianie
Pokrycie dachudachówka ceramiczna

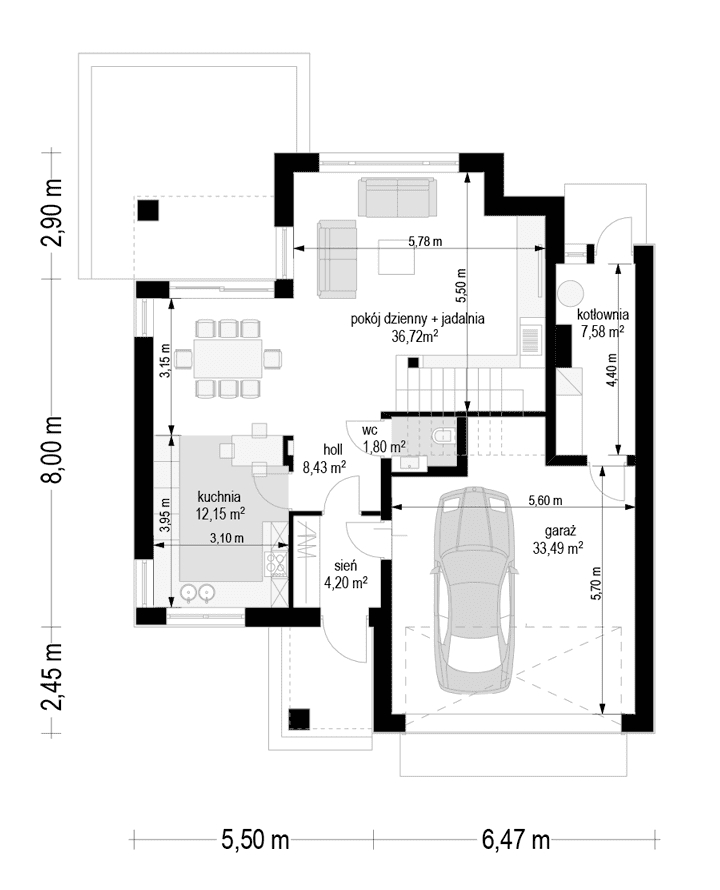

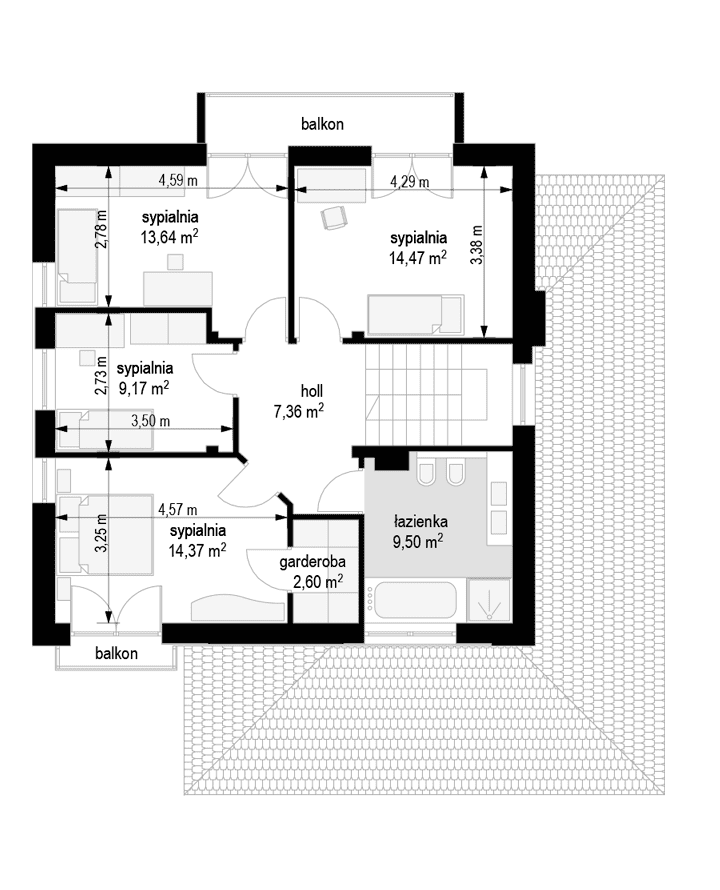

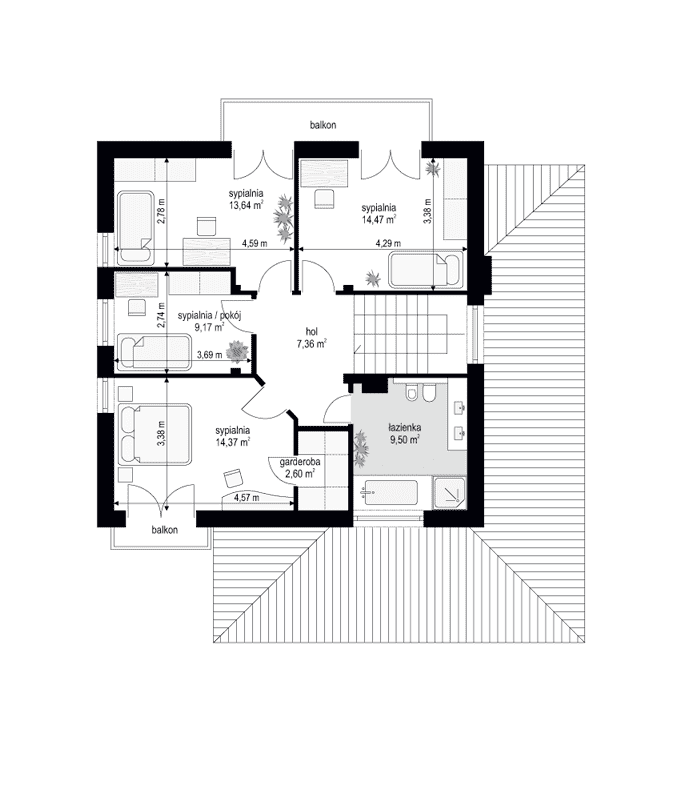

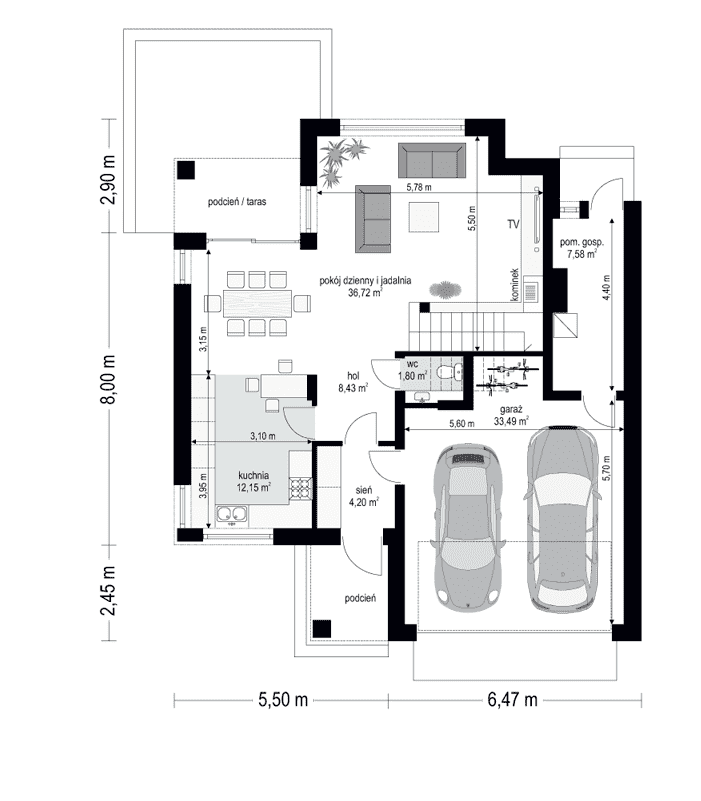

Rzuty

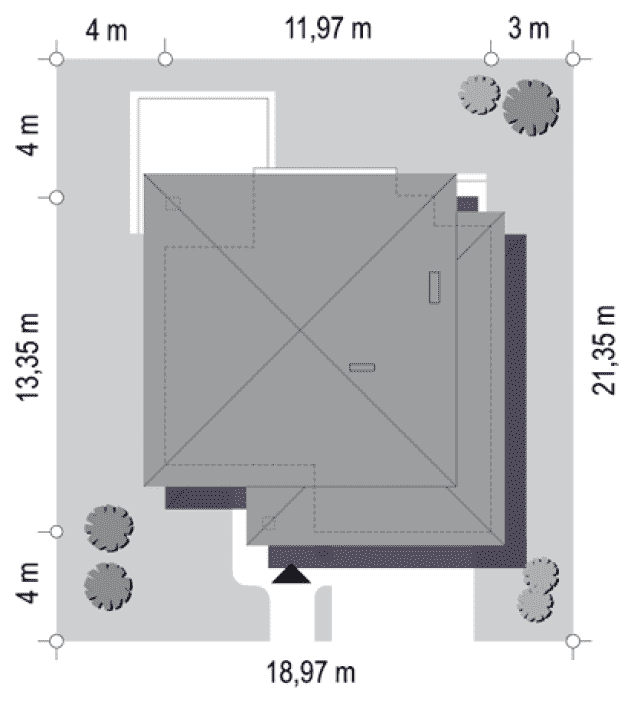

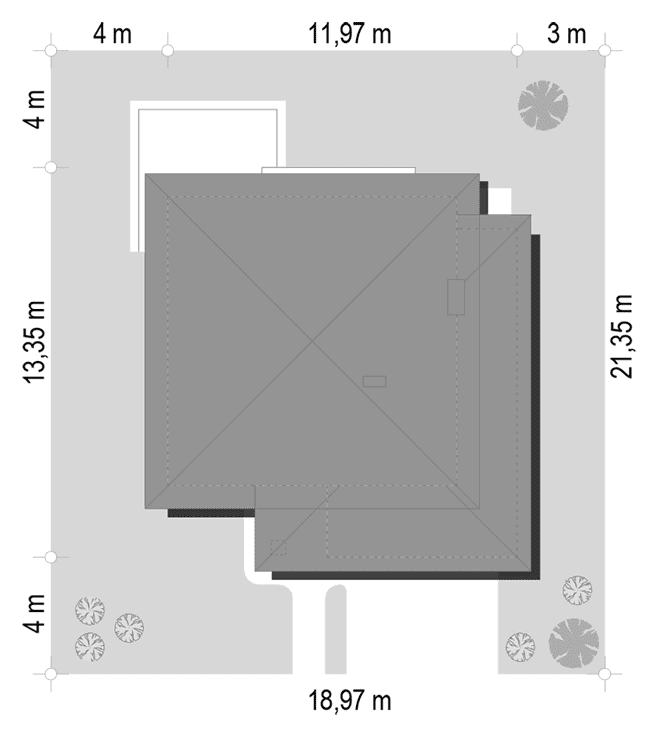

sytuacja

Dane techniczne

Powierzchnia użytkowa134.43 m²
Powierzchnia netto142.01 m²
Powierzchnia zabudowy131.31 m²
KominekTak
Liczba łazienek2
Liczba pokoi5
Powierzchnia dachu203.01 m²
Kubatura685 m³
Długość domu13 m
Szerokość domu11 m
Wysokość domu9.1 m
Minimalne wymiary działki21.35 x 18.97m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy
Kąt nach. dachu25°

Koszty budowy

Stan surowy135730 zł
Stan surowy zamknięty198395 zł
Koszt wykończenia172330 zł
Koszt instalacji54297 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
