Zadaj pytanie- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa115.92 m²
- KondygnacjePiętrowy
- GarażJednostanowiskowy
- DachPłaski
- Odbicie lustrzaneTak
- Czas realizacji7 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Projekt domu SZYKOWNY D43 to propozycja nowoczesnego domu piętrowego dla rodziny ceniącej sobie komfort oraz przytulne wnętrza.
Głównymi przesłankami przy projetkowaniu tego domu, było osiągnięcie niewielkiego gabarytowo, w pełni funkcjonalnego i taniego w utrzymaniu domu.
Na parterze zlokalizowano salon z jadalnia z wyjściem na zewnętrzny taras oraz wydzieloną kuchnią.
Wiatrołap pomiescił dwie szafy oraz wygodne siedzisko do zmiany obuwia. Z tego pomieszczenia mozemy również przedostać się do garażu i pomieszczenia technicznego/kotłowni. Centralnie usytuowany korytarz stanowi serce komunikacji domu, m.in. poprzez wydzieloną klatkę schodową prowadzącą na górę. Oczywiście nie zapomnino o łazience oraz pokoju mogacym pełnić również funkcję gabinetu.
Na piętrze zaprojektowano strefę nocną w postaci 3 sypialni z czego sypialnia gospodarzy połączona z garderobą oraz łazienki. Każda z sypialni posiada wyjście na zewnętrzny taras.
Elewacja budynku to połączenie bieli i szarości z drewnem, wkomponowe w zwartą, nowoczesną bryłę.
Konstrukcja
| Fundamenty | ławy fundamentowe żelbetowe monolityczne |
| Ściany fundamentowe | bloczki betonowe |
| Ściany konstrukcyjne | pustaki gazobetonowe o grubości 24 cm |
| Ściany działowe | pustaki gazobetonowe o grubości 12 cm |
| Stropy | żelbetowe monolityczne |
| Dach | stropodach |
Rzuty

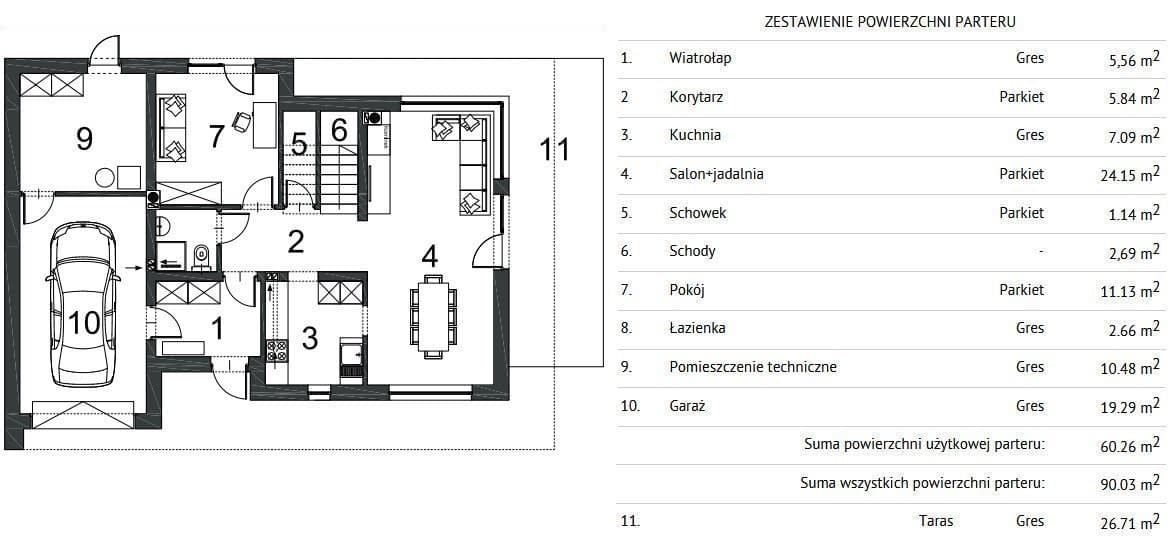

Rzut parteru
Rzut piętra
Działka
Dane techniczne
- Powierzchnia użytkowa115.92 m²
- Powierzchnia netto145.69 m²
- Powierzchnia zabudowy118.3 m²
- Liczba łazienek2
- Liczba pokoi4
- Kubatura472.82 m³
- Długość domu10.36 m
- Szerokość domu13.35 m
- Wysokość domu6.5 m
- PiwnicaBrak podpiwniczenia
- PoddaszeNie
- GarażJednostanowiskowy
- Rodzaj dachuPłaski
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:
Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej
- Opis architektoniczny z elementami konstrukcji.
- Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).
Projekt techniczny (3 egzemplarze) w wersji papierowej
- Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
- Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).
Materiały dodatkowe dodawane do projektu w wersji papierowej
- Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
- Charakterystyka energetyczna (dla projektów domów).
- Kopie uprawnień architektów i branżystów.
Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Wykaz dokumentów zawartych w projekcie sauny
Projekt techniczny
- Opisy techniczny wszystkich części składowych sauny
- Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)
Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.
