Szyszka 2 dr-S (DR-S)

3 149 zł

Projekt domu Szyszka 2 dr-S (DR-S)

Autor projektu:DOMY w Stylu.pl - MTM STYL
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 149 zł
Zadaj pytanie
  • Typ projektuLetniskowy
  • StylNowoczesny
  • Powierzchnia użytkowa21.06 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażBez garażu
  • DachJednospadowy
  • Kąt nach. dachu18°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

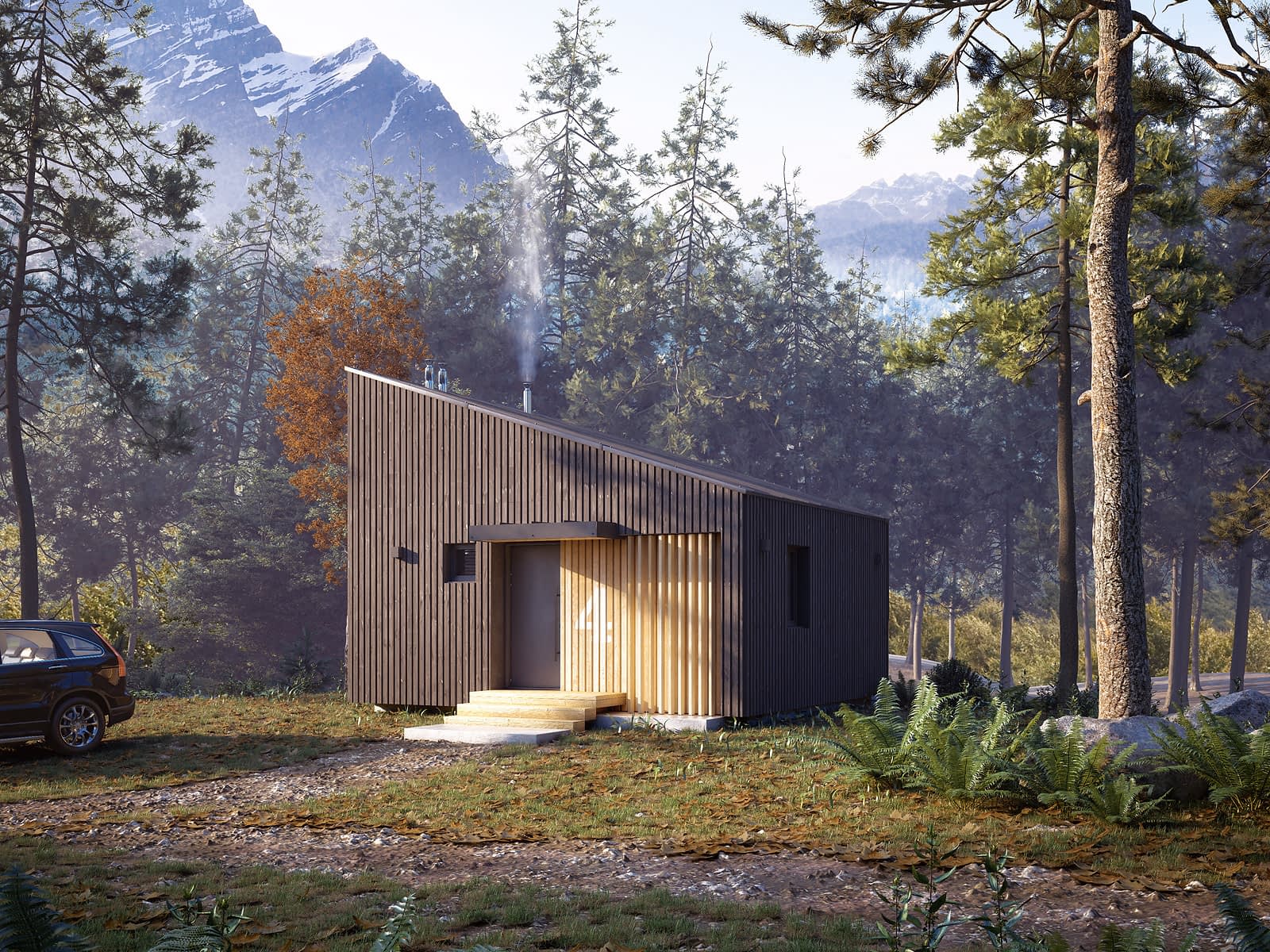

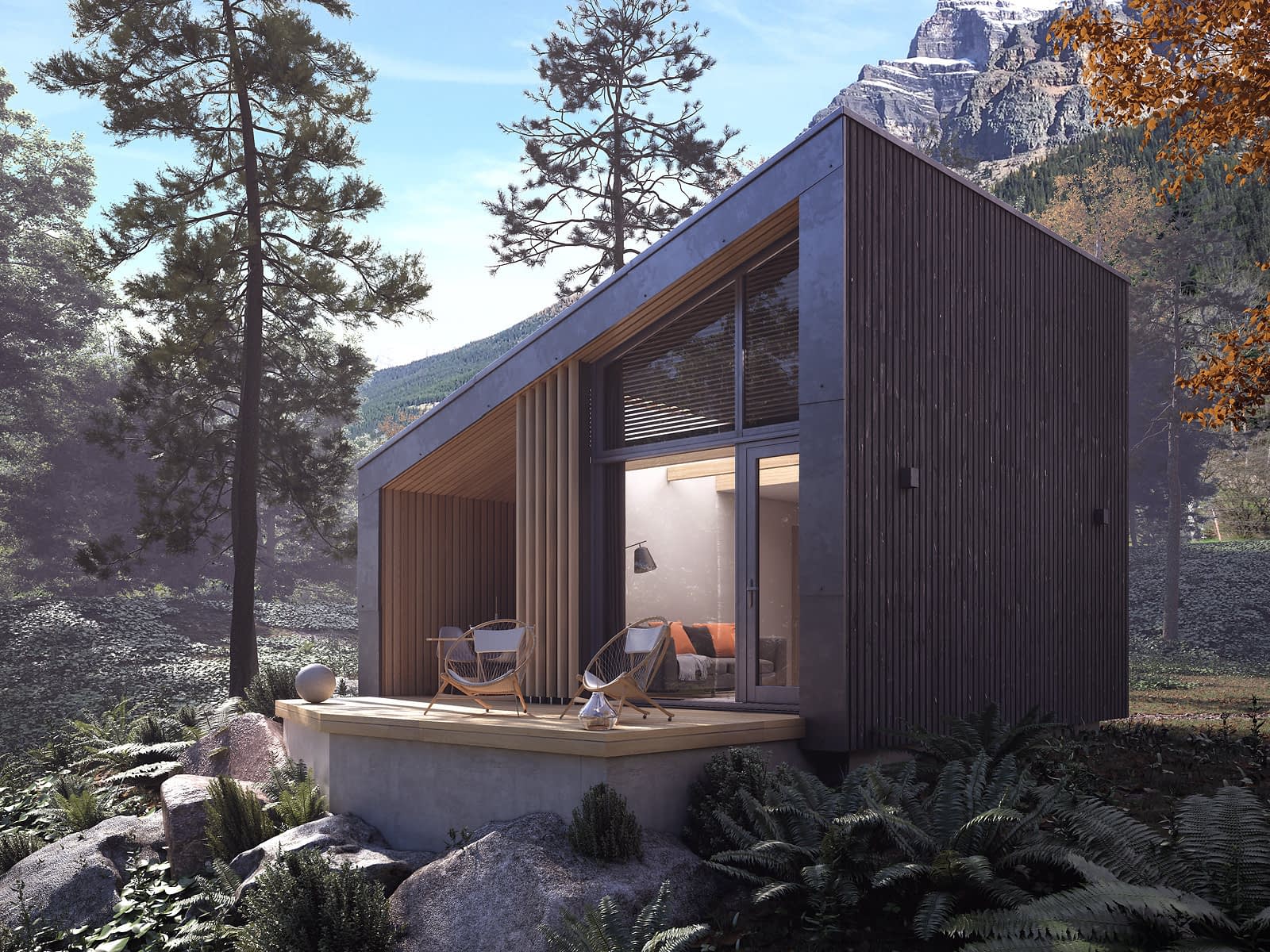

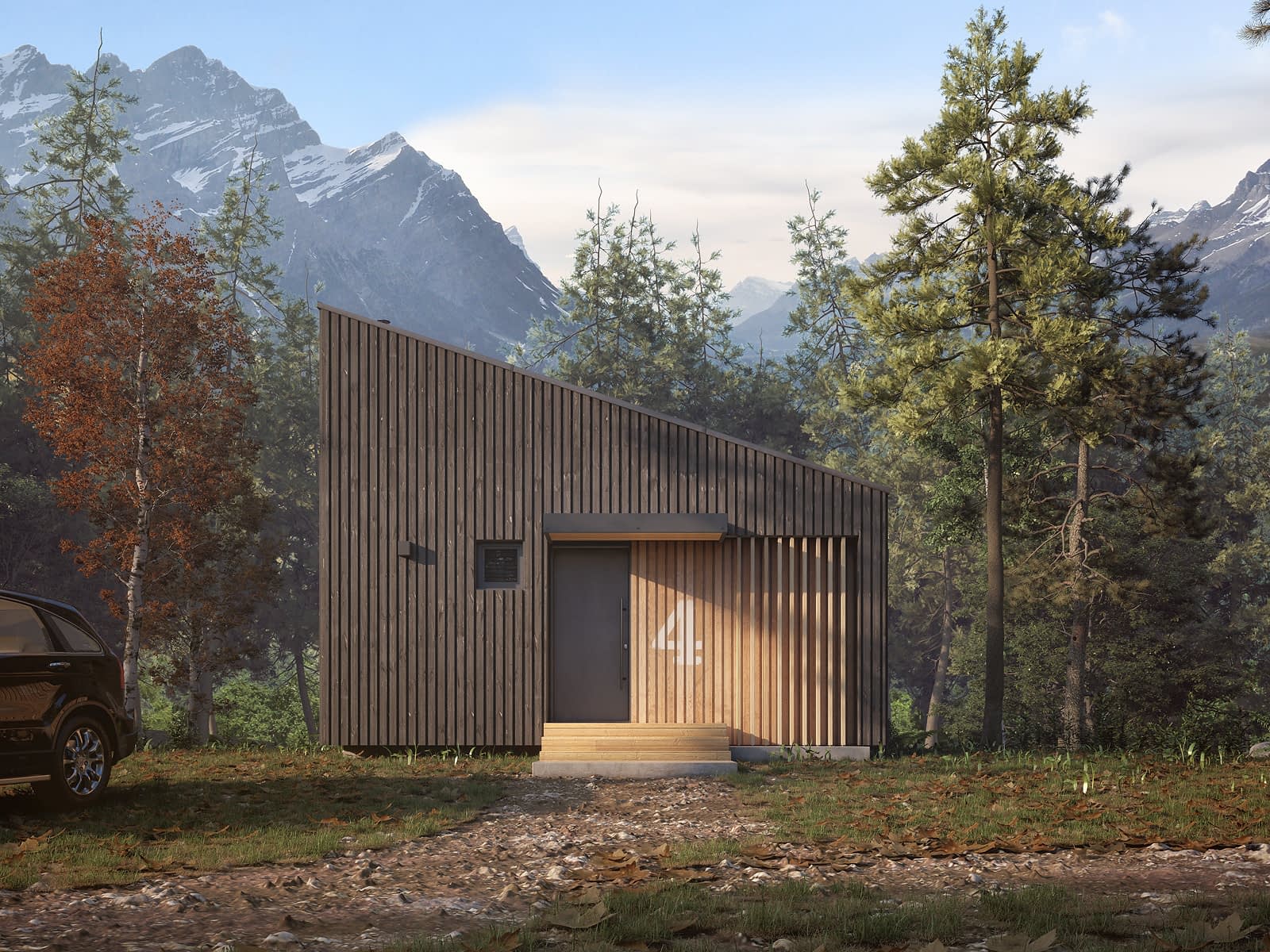

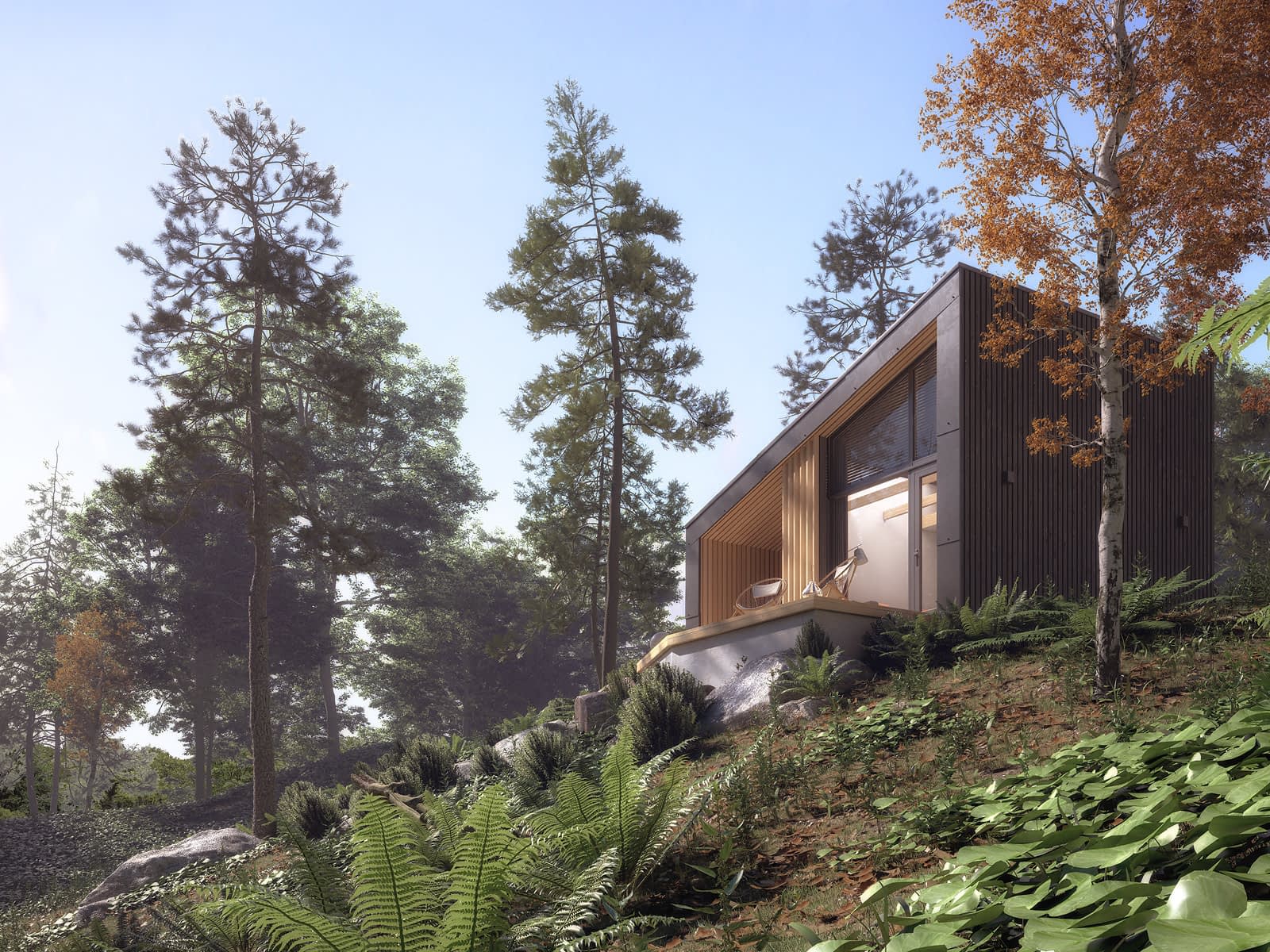

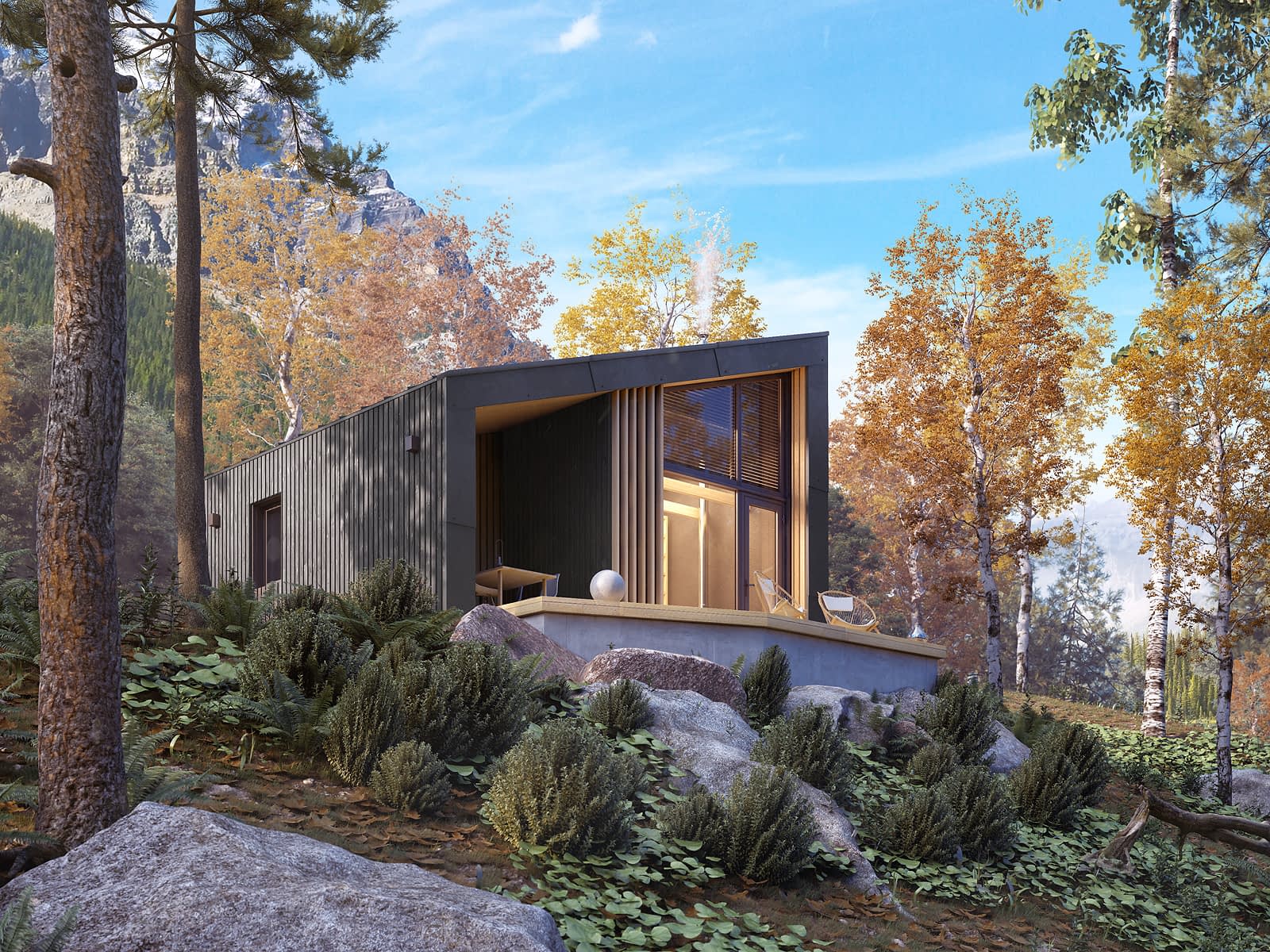

Szyszka 2 dr-s to kompaktowy domek letniskowy z antresolą. Minimalizm i zastosowanie naturalnych materiałów oraz kolorystyki sprawią, że budynek dopasuje się do prawie każdego krajobrazu. Przeszklona ściana zaciera granicę między wnętrzem a otoczeniem. Takie rozwiązanie pozwala wyeksponować walory krajobrazu. Szyszka 2 to projekt domu doskonałego jako domek na weekendy. Aneks kuchenny i łazienka pozwalają by ucieczka poza miasto mogła trwać dłużej. Mimo niedużych rozmiarów istnieje możliwość aranżacji wielu miejsc sypialnych - poza sypialnią, również na antresoli i w pokoju dziennym.

Konstrukcja

Ściany: drewniane, szkieletowe, Stropy: drewniane, Dach: blacha na rąbek stojący Ruukki Classic,

Rzuty

Usytuowanie na działce

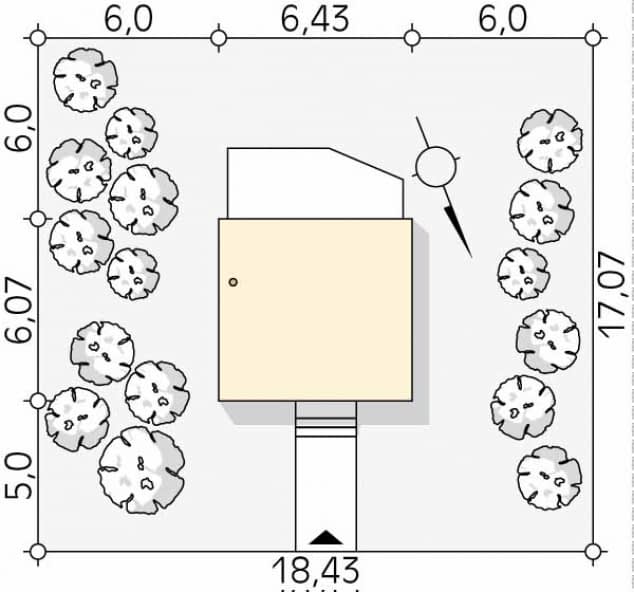

Rzut projektu Szyszka 2 dr-S (DR-S) - Usytuowanie na działce

parter

  • salon/kuchnia13.29
  • łazienka2.6
  • sypialnia5.17

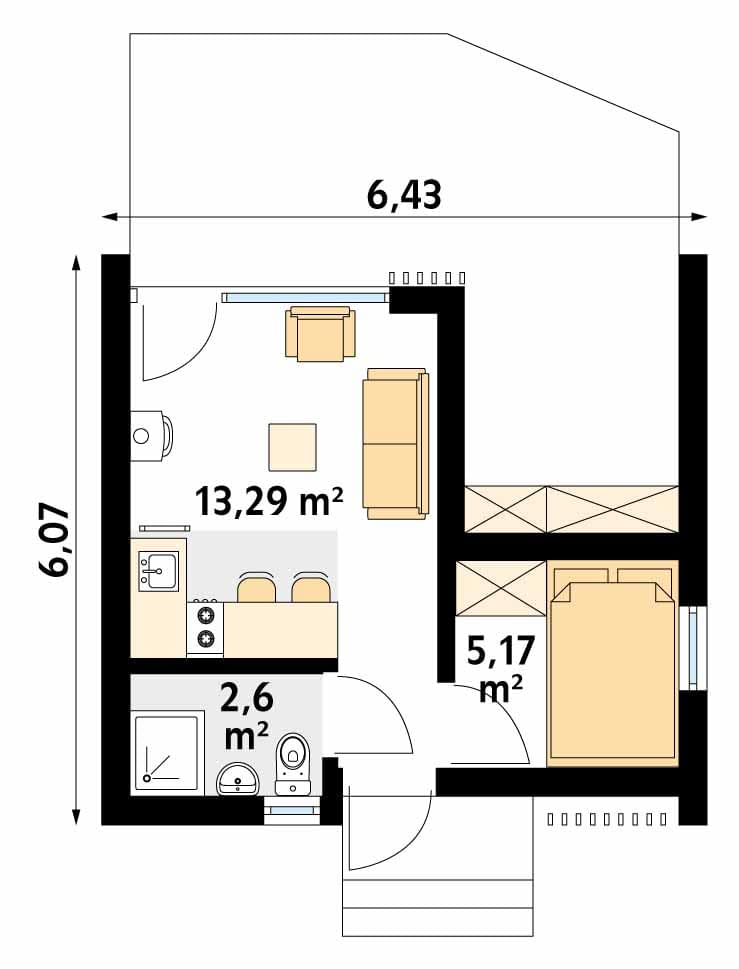

Rzut projektu Szyszka 2 dr-S (DR-S) - parter

poddasze

  • antresola0
Rzut projektu Szyszka 2 dr-S (DR-S) - poddasze

Dane techniczne

  • Powierzchnia użytkowa21.06 m²
  • Powierzchnia zabudowy34.85 m²
  • Liczba pokoi2
  • Powierzchnia dachu41.04 m²
  • Kubatura143 m³
  • Długość domu6.07 m
  • Szerokość domu6.43 m
  • Wysokość domu5.2 m
  • Minimalne wymiary działki17.07 x 18.43m
  • GarażBez garażu
  • Rodzaj dachuJednospadowy
  • Kąt nach. dachu18°

Zawartość projektu

PROJEKT SKŁADA SIĘ Z:

  • Projekt architektoniczno-budowlany wraz z projektem zagospodarowania działki lub terenu - 3 egzemplarze,
  • Projekt techniczny - 2 egzemplarze.

Projekt architektoniczno-budowlany

Projekt zawiera rysunki architektoniczne w skali 1:50 lub 1:100:

  • rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
  • rzut dachu,
  • przekroje,
  • opisy przegród,
  • elewacje budynku,
  • wykaz stolarki okiennej i drzwiowej,
  • detale rozwiązań architektonicznych.

Projekt zawiera również opis techniczny, który wskazuje:

  • zamierzony sposób użytkowania obiektu budowlanego,
  • charakterystyczne parametry techniczne obiektu budowlanego (zestawienie powierzchni, kubatury, wysokość, wymiary, liczba kondygnacji),
  • informację o sposobie posadowienia obiektu budowlanego,
  • projektowane rozwiązania materiałowe i techniczne, mające wpływ na otoczenie, w tym środowisko,
  • informację o wyposażeniu technicznym budynku, w tym projektowanym źródle ciepła do ogrzewania i przygotowania ciepłej wody użytkowej,
  • inne wymagane opinie, uzgodnienia i pozwolenia.

Projekt Techniczny

Projekt techniczny zawiera:

  • Opis techniczny i konstrukcyjny,
  • Część architektoniczną (rzuty, przekroje, elewacje, wykaz stolarki w skali 1:50 lub 1:100),
  • Część konstrukcyjną (rysunki w skali 1:25 lub 1:50) na którą składa się:
    • rzuty fundamentów,
    • rzuty konstrukcyjne poszczególnych kondygnacji,
    • wykaz drewna na więźbę dachową i jej rzut,
    • wykaz stali zbrojeniowej,
    • szczegółowe rysunki detali konstrukcyjnych wraz z rozrysowanym zbrojeniem w skali 1:10 lub 1:20.
  • Instalacje sanitarne, które zwierają:
    • opis techniczny,
    • niezbędne obliczenia,
    • schematy instalacyjne przebiegu instalacji wodno-kanalizacyjnej,
    • schemat instalacji CO wraz z doborem grzejników,
    • schemat i rozwinięcie instalacji gazowej,
    • schemat kotłowni wraz z doborem kotła,
    • schemat podłączenia wodomierza i gazomierza.
  • Instalacje elektryczne zawierające:
    • opis techniczny i obliczenia instalacji elektrycznej i odgromowej,
    • schemat rozmieszczenia elementów instalacji elektrycznej,
    • schemat szafki bezpiecznikowej,
    • schemat tablicy bezpiecznikowej,
    • schemat instalacji telefonicznej.

Celem uniemożliwienia dekompletacji projektu, otrzymany projekt jest zabezpieczony plombą oraz hologramem, które świadczą o jego oryginalności. Zerwanie plomby lub naruszenie hologramów oznacza wykorzystanie projektu, co będzie jednoznaczne z brakiem możliwości jego zwrotu. Aby ułatwić zapoznanie się projektem, do kompletu dokumentacji dołączamy egzemplarz okazowy w formacie A4. Egzemplarz okazowy projektu umożliwi sprawdzenie projektu pod kątem warunków zabudowy oraz dopasowania projektu do działki i jest wystarczający do ewentualnej oceny przydatności projektu dla zamierzonej inwestycji.



Autor projektu wyraża zgodę na zmiany, które dopuszczają następujący zakres adaptacji:

  • dostosowanie fundamentów do warunków geotechnicznych w miejscu posadowienia budynku
  • realizacja budynku w lustrzanym odbiciu
  • zmiana technologii wykonania domu: materiałów ściennych, izolacyjnych, wykończeniowych przy spełnieniu wymaganych normą własności ścian
  • zmiany wymiarów rzutu poziomego budynku w granicach 5%
  • zmiana rodzajów stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości
  • zmiana pokrycia dachowego na ciężkie po dostosowaniu konstrukcji budynku do zwiększonego ciężaru pokrycia dachowego, zmiana kąta nachylenia dachu w granicach 5%
  • podpiwniczenie budynku lub rezygnacja z podpiwniczenia
  • zmiana lokalizacji ścian działowych i wewnętrznych otworów drzwiowych ( przy zachowaniu nośności elementów konstrukcyjnych budynku)
  • zmiana wykonania wewnętrznych instalacji sanitarnych i elektrycznych zgodnie z uzyskanymi warunkami zapewnienia dostaw mediów do budynku mieszkalnego
  • zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych.

Powyższe zamiany muszą być dokonane z zachowaniem obowiązujących norm i przepisów prawa budowlanego przez osoby posiadające odpowiednie uprawnienia. Wszelkie pozostałe zmiany w projektach wymagają odrębnej zgody autorów.

Dodatkowo do zakupionego projektu dołączone są

  • Uprawnienia projektantów,
  • Standardową zgodę na zmiany,
  • Projektowaną charakterystykę energetyczną,
  • Rzut w skali 1:500 do projektu zagospodarowania działki,
  • Informację BIOZ (Bezpieczeństwo i Ochrona Zdrowia w czasie budowy).

*Cena dodatków wymieniona poniżej zależna jest od projektu:

  • dodatkowy egzemplarz projektu,
  • elektroniczna wersja projektu,
  • schemat rekuperacji,
  • kosztorys.
