Projekt domu Tabasco 3
Rabat -300 zł
- Typ projektuBliźniak
- Powierzchnia użytkowa133 m²
- Kondygnacje
- GarażBez garażu
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

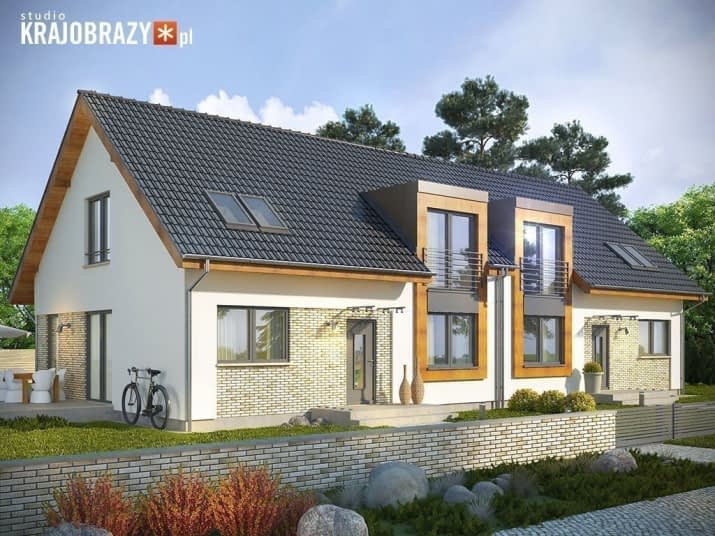

TABASCO 3 to ciekawy projekt prostego i taniego domu jednorodzinnego. Wyróżnia się dwuspadowym dachem z nowoczesną, prostokątną lukarną. W wersji bliźniaczej lukarny znalazły się blisko siebie, tworząc mocniejszy akcent pośrodku elewacji. Dodatkowo, elewacje urozmaica okładzina z płytek klinkierowych, która pojawia się na fragmentach ścian. Domek występuje również dwóch wariantach jako domek wolnostojący (TABASCO, TABASCO 2), a także w wersji lustrzanej.Do budynku wejść można poprzez wiatrołap, następnie przechodzimy do strefy dziennej, którą tworzy salon z jadalnią, połączony z otwartą kuchnią ze spiżarnią. Na parterze przewidziano również pokój, który sprawdzi się jako gabinet, pokój gościnny lub pokój hobby, a także łazienka i pomieszczenie gospodarcze. Trzy kolejne pokoje (w tym jeden z garderobą) znalazły się na piętrze, ulokowano tam ponadto przestronną łazienkę.Rzuty

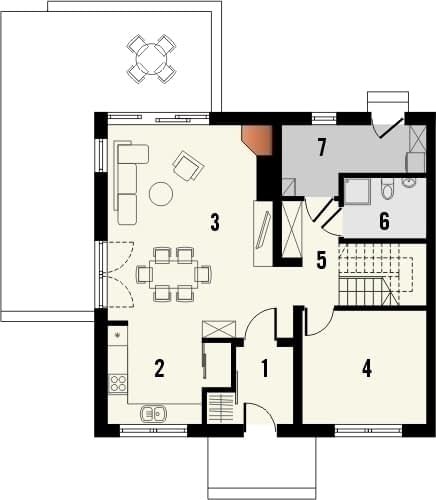

Parter
- 1. wiatrołap4.7
- 2. kuchnnia ze spiżarnią9.5
- 3. pokój dzienny z jadalnią29.6
- 4. pokój12.2
- 5. hall9.4
- 6. łazienka4.4
- 7. pom. gospodarcze7.2
Piętro
- 8. hall5.3
- 9. pokój11.8
- 10. pokój11.3
- 11. pokój14.2
- 12. łazienka10.2
- 13. garderoba3.2
Rzut na działce
Dane techniczne
- Powierzchnia użytkowa133 m²
- Powierzchnia zabudowy96.4 m²
- Kubatura587 m³
- Wysokość domu8.34 m
- Minimalne wymiary działki17.6 x 14.1m
- GarażBez garażu
- Kąt nach. dachu40°
Zawartość projektu
Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.
W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.
Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.
Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.
Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.
Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisZielony pakiet z pompą ciepła
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys stanu deweloperskiego
950 zł
