Projekt domu Tango wariant B

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

5 490 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa130.17 m²
KondygnacjeParterowy, z poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu40°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Wariant ze stropem żelbetowym.

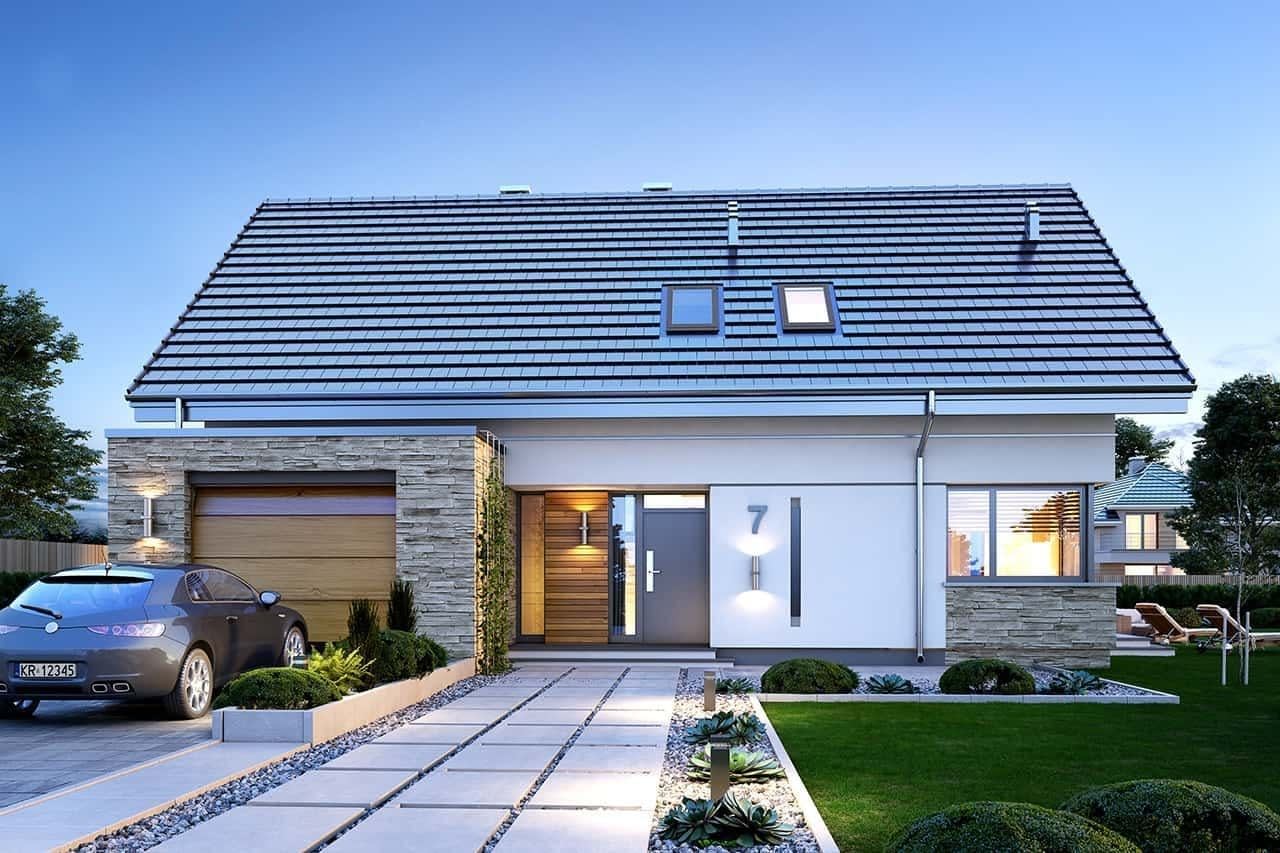

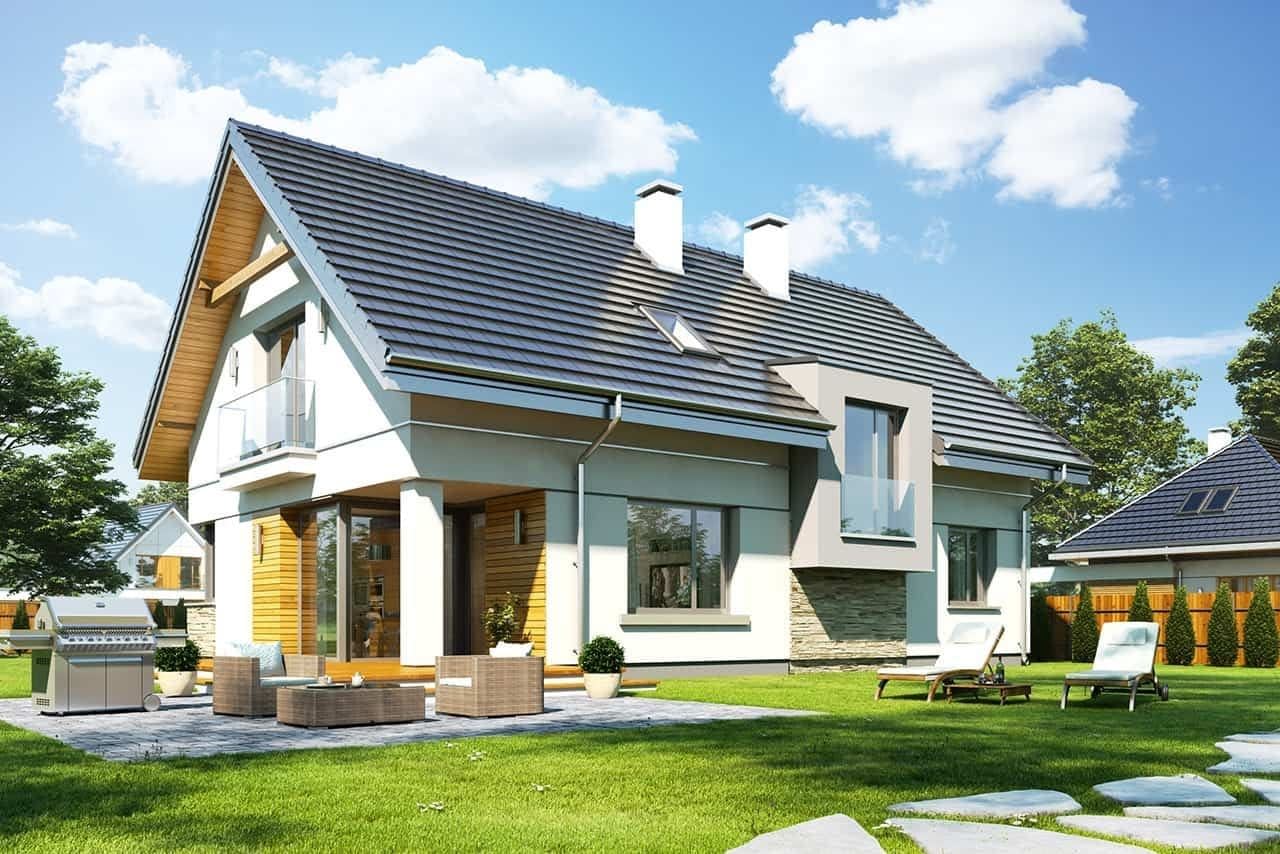

Projekt domu Tango to jeden z projektów z kolekcji „roztańczonych” domów :-), których protoplastą jest popularny projekt Party (Party, Party 2, Fokstrot, Rumba, Biba, Salsa, Samba,). Projekt domu Tango to dom jednorodzinny, parterowy z użytkowym poddaszem, przeznaczony dla 4-6 osobowej rodziny. Prostokątna bryła budynku, przekryta jest dwuspadowym symetrycznym dachem. Bryłę urozmaicają : wystająca z obrysu część garażowa, przeszklona wnęka podcienia wejściowego, wycięty narożnik zadaszonej części tarasu od strony ogrodu, czy kubiczna lukarna na podeście klatki schodowej. Projekt domu Tango ma piękne przeszklenia otwierające wnętrze na ogród i dodające atrakcyjnego reprezentacyjnego wyglądu elewacji frontowej. Wykończenie elewacji kamiennymi i drewnianymi wstawkami dodaje bryle nowoczesności i właściwych proporcji. Architektura domu, choć prosta, przyciąga wzrok i zwraca uwagę. Wnętrze „Tanga” jest niemniej ciekawe. Otwarcie przestrzenne - pustka nad salonem i nad schodami powiększa wizualnie cześć dzienną i uatrakcyjnia wnętrze domu. Do domu wchodzimy szerokimi reprezentacyjnymi drzwiami z naświetlem do wygodnej sieni z szatnią, a następnie szerokimi podwójnymi szklanymi drzwiami do holu i salonu. Zdecydowaliśmy się na zaprojektowanie wejścia do wc z przedsionka - bardzo praktyczne rozwiązanie izolujące to pomieszczenie od salonu i gości. Z szatni przechodzimy do wygodnego garażu i kotłowni. Wnętrze dzienne to salon, z centralnym kominkiem, piękne schody połączone z pustką nad salonem, jadalnia i kuchnia ze spiżarnią. Z holu przy schodach dostajemy się do dodatkowego pokoju i schowka porządkowego pod schodami. Na poddaszu umieszczono trzy sypialnie : osobny apartament rodziców, z własną łazienką i garderobą, oraz sypialnie dziecięce, z wbudowanymi szafami i oddzielną łazienką. Sypialnie rozdziela holl- antresola, z widokiem na dół, na salon i na schody. Projekt domu Tango stanowi połączenie prostej tradycyjnej formy z ciekawymi rozwiązaniami architektonicznymi, dodającymi zewnętrzu i wnętrzu atrakcyjności. Prosta konstrukcja i zwarta bryła powodują, że dom jest przy tym niedrogi w budowie i w późniejszej eksploatacji. Projekt domu Tango to doskonała propozycja dla Inwestorów pragnących wyróżnić się spośród wielu identycznych domów. Zapraszamy !

Konstrukcja

Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
Stropmonolityczny żelbetowy
Elewacjetynk cienkowarstwowy na styropianie
Pokrycie dachudachówka ceramiczna

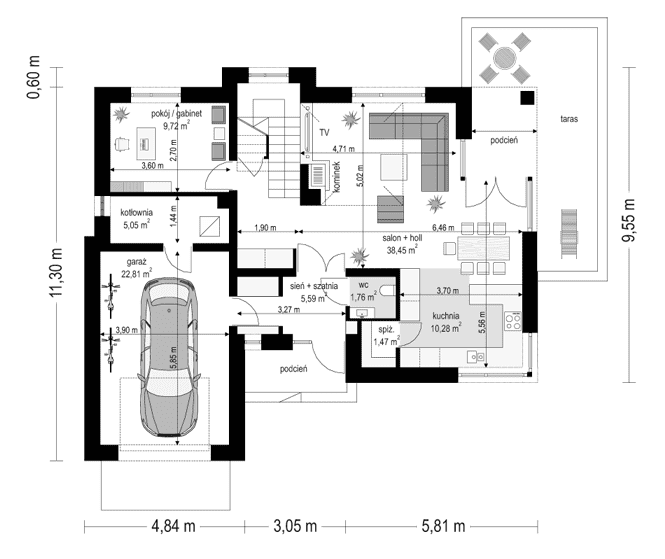

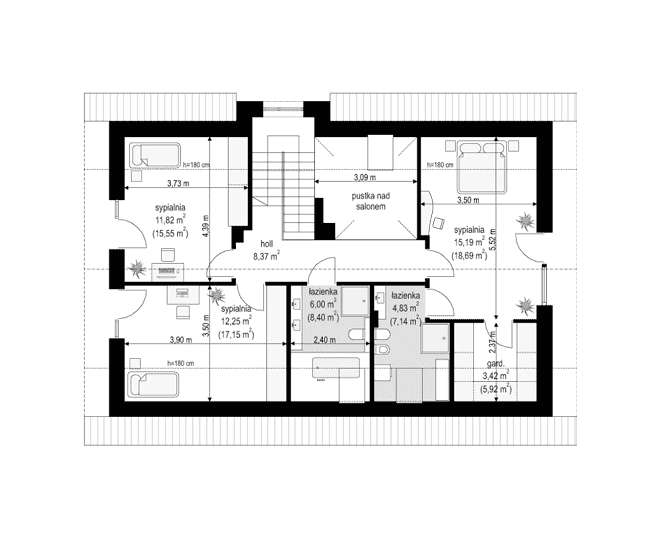

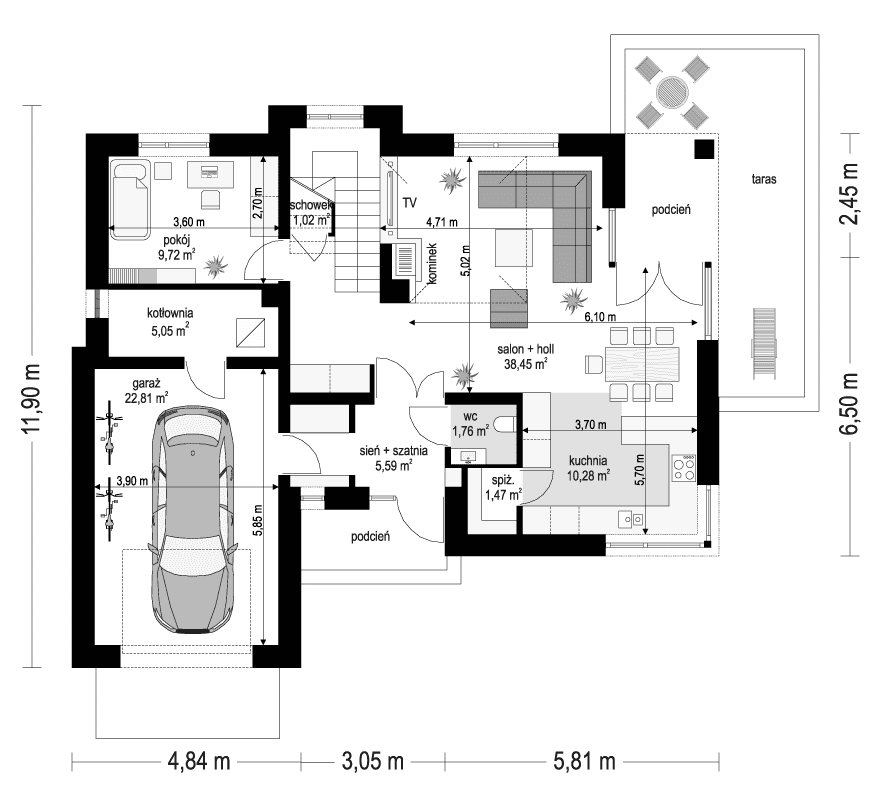

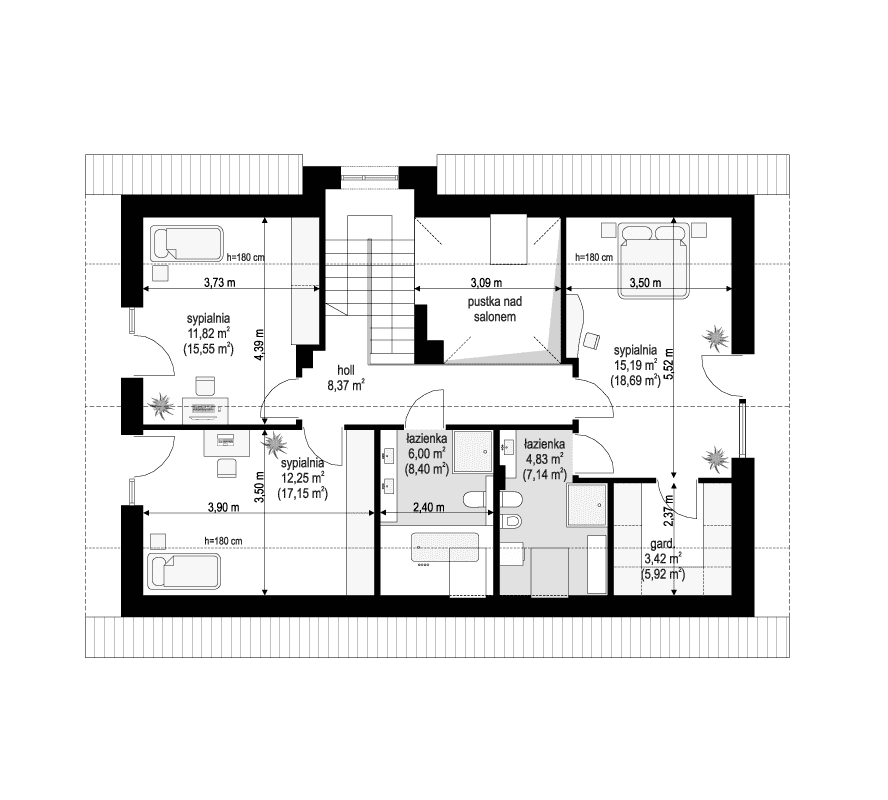

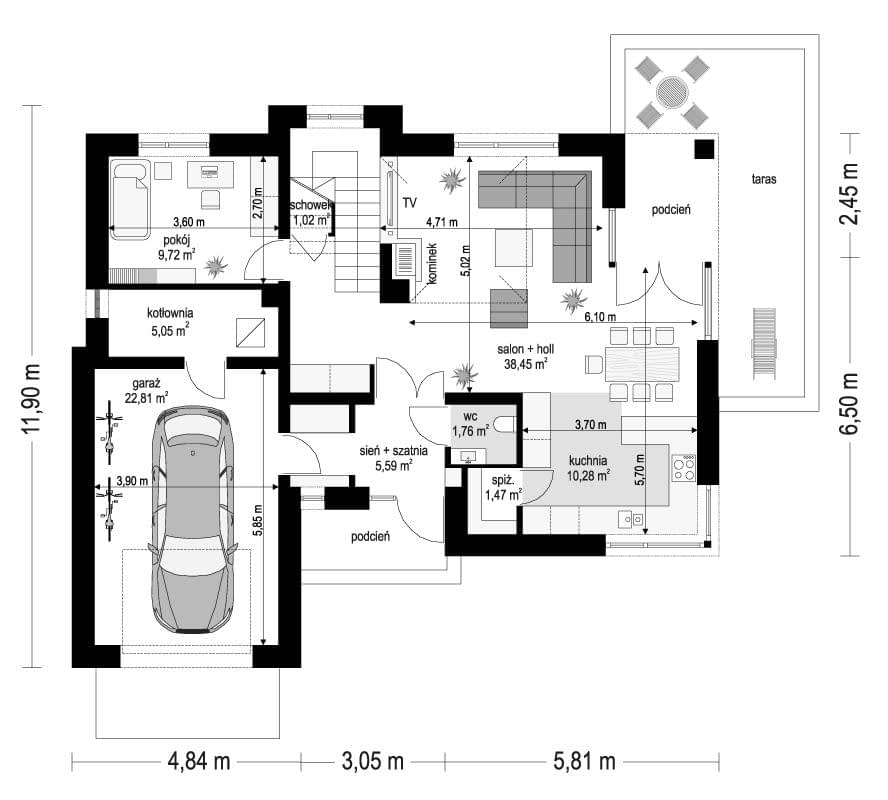

Rzuty

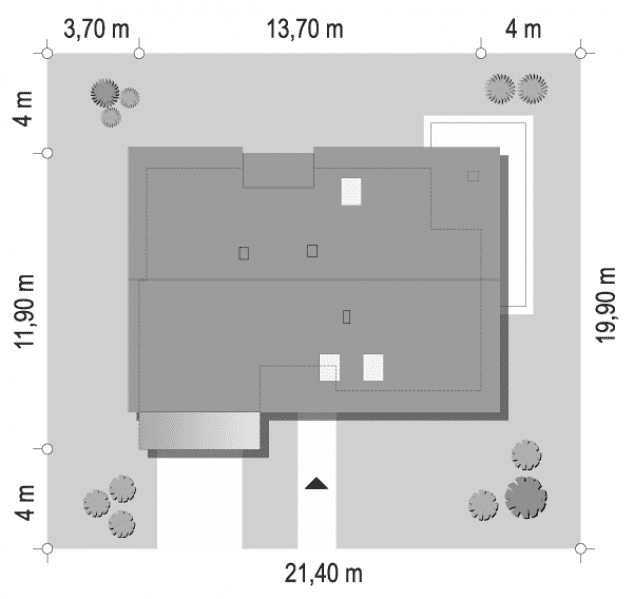

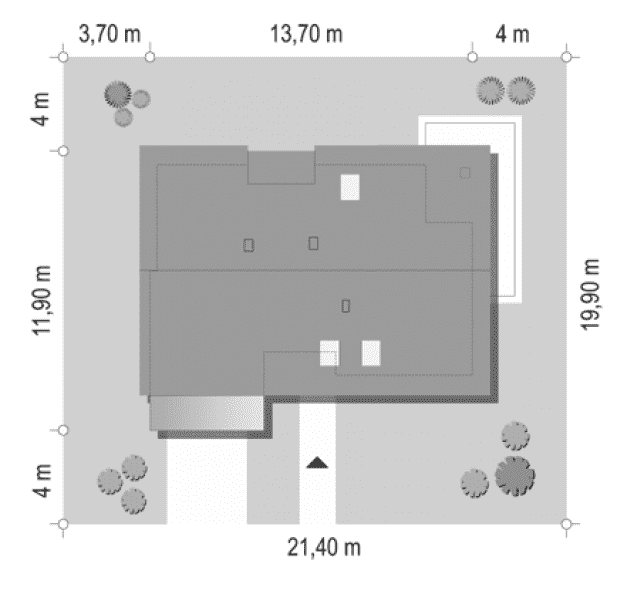

sytuacja

Dane techniczne

Powierzchnia użytkowa130.17 m²
Powierzchnia netto135.22 m²
Powierzchnia zabudowy126.39 m²
KominekTak
Liczba łazienek3
Liczba pokoi5
Powierzchnia dachu194.45 m²
Kubatura589 m³
Długość domu11 m
Szerokość domu13 m
Wysokość domu8.44 m
Poddaszeużytkowe
Minimalne wymiary działki19.9 x 21.4m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu40°

Koszty budowy

Stan surowy136184 zł
Stan surowy zamknięty194475 zł
Koszt wykończenia240869 zł
Koszt instalacji67331 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
