Projekt domu Tatarak

Name: Tatarak
Brand: Quattro Sp. z o.o.
SKU: tatarak-2
Price: 3695.01 PLN
Availability: InStock

Autor projektu:Quattro Sp. z o.o.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 695 zł3 445 zł

Oszczędź: 250,00zł

Cena przed promocją: 3 695 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa86.2 m²
Kondygnacje
GarażBez garażu
Kąt nach. dachu40°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

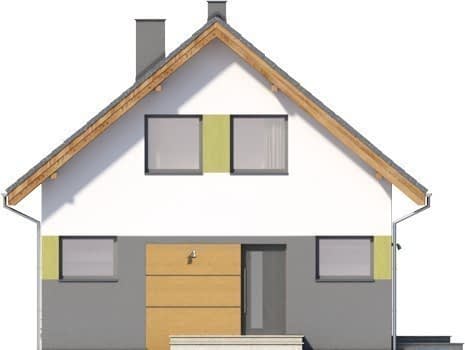

Tatarak - projekt małego domu z poddaszem bez garażu o powierzchni zabudowy do 70m2. Posiada on ekonomiczny dach dwuspadowy z kalenicą prostopadłą do frontu i prostą, tanią w budowie bryłę budynku. Materiały zastosowane w obrębie symetrycznej strefy wejściowej i tarasu (okładzina drewniana oraz różne kolory tynków) dodają budynkowi elegancji i ładnie uzupełniają jego prostą formę. Z tyłu i boku budynku znalazły się duże okna z wyjściem na narożny taras.Parter podzielono na strefę dzienną, czyli salon z jadalnią i otwartą część kuchenną oraz część techniczną mieszczącą wc, spiżarnię, garderobę oraz pomieszczenie gospodarcze. Na piętrze ulokowano trzy pokoje sypialne oraz łazienkę. Cały schemat funkcjonalny zawarty został na niewielkiej powierzchni użytkowej do 90m2. Dokumentację zamówić można również w wariancie lustrzanego odbicia.

Rzuty

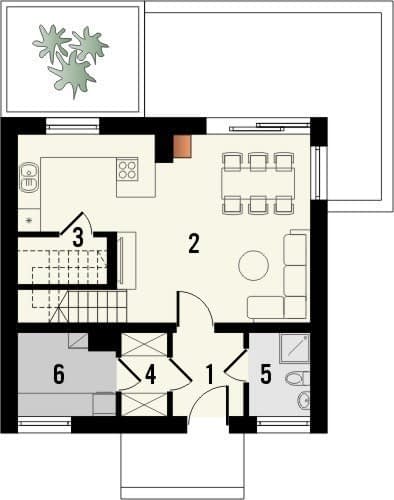

Parter

1. wiatrołap4
2. pokój dzienny z kuchnią33.7
3. spiżarnia1.8
4. garderoba2.5
5. wc3.4
6.pom. gospodarcze5.1

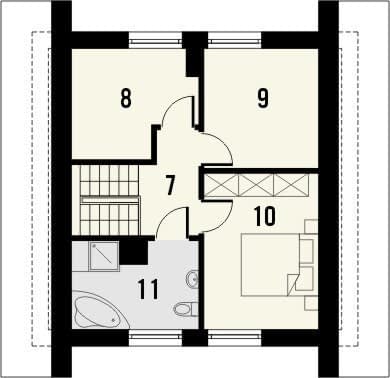

Piętro

7. hall3.8
8. pokój7.1
9.pokój8
10. pokój10.5
11. łazienka6.3

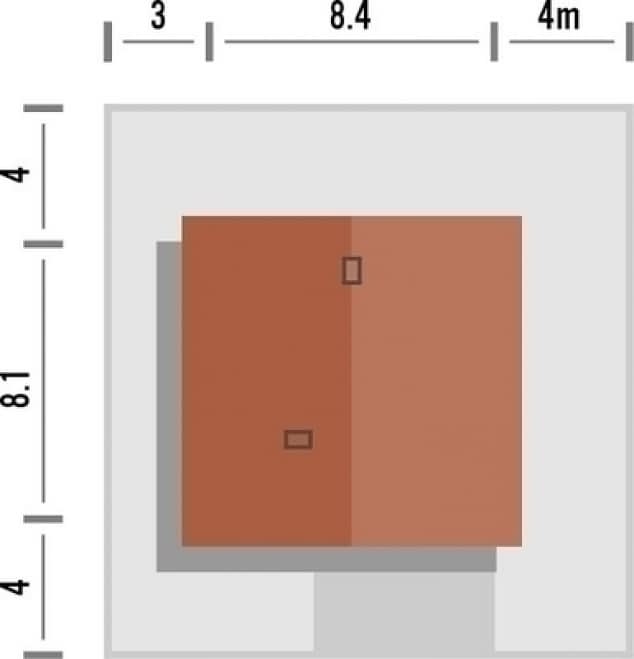

Rzut na działce

Dane techniczne

Powierzchnia użytkowa86.2 m²
Powierzchnia zabudowy68 m²
Kubatura390 m³
Wysokość domu8.02 m
Minimalne wymiary działki16.1 x 15.4m
GarażBez garażu
Kąt nach. dachu40°

Zawartość projektu

Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.

W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.

Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.

Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.

Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.

Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
