- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa93.1 m²
- KondygnacjeParterowy
- GarażBez garażu
- DachDwuspadowy
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Terrier 6 bez garażu to niewielki, typowo parterowy dom, bez podpiwniczenia i poddasza użytkowego. Zwarta bryła, oparta na rzucie prostokąta, została zaprojektowana z symetryczną fasadą frontową oraz wejściem podkreślonym prostym zadaszeniem. Budynek jest przekryty dwuspadowym dachem o tradycyjnej konstrukcji drewnianej i kalenicy usytuowanej równolegle do elewacji frontowej. Funkcjonalne, doskonale doświetlone wnętrze podzielono w klasyczny sposób na strefę dzienną i nocną. Na tę pierwszą składają się kuchnia oraz rozległy pokój dzienny z kominkiem oraz wyjściem na przestronny taras. Przeciwległą stronę przeznaczono pod część prywatną złożoną z łazienki, oraz trzech zgrabnych pokoi sypialnych. Budynek stanowi kompromis tradycyjnej formy, współczesnej estetyki oraz regionalnych materiałów, takich jak drewniana okładzina elewacyjna czy szlachetna dachówka ceramiczna. Ponadczasowa architektura tego małego domu sprawia, że z łatwością wpisze się w niemal każdy krajobraz.
Konstrukcja
Posadowienie bezpośrednie na zbrojonych ławach i stopach fundamentowych wykonanych z betonu B 20. Ściany fundamentowe: murowane z bloczków betonowych M6. Ściany zewnętrzne, nośne: bloczki gazobetonowe gr. 25 cm na zaprawie systemowej, ciepłochronnej, ocieplony styropianem fasadowym gr. 15 cm. Do ocieplenia budynku zaprojektowano użycie styropianu grafitowego gr. 15 cm, o współczynniku „lambda” nie przekraczającym 0,035 W(mK) i „oporze cieplnym” nie mniejszym niż Rd – 4,0 m2k/W. Zastosowanie materiałów budowlanych (ocieplenie ścian, dachu, podłogi na gruncie, okien i drzwi zewnętrznych) użytych w projekcie odpowiada nowym wymaganiom obowiązującym od stycznia 2021 roku (WT2021). Ściany wewnętrzne działowe: bloczki gazobetonowe gr. 12 cm. Strop z płyt GK na ruszcie stalowym, podwieszonym do dolnych pasów drewnianych wiązarów dachowych. Konstrukcja dachu: drewniana, drewno klasy C24, więźba dachu głównego w formie wiązarów opartych na ścianach zewnętrznych, dach dwuspadowy. Pokrycie dachu zaprojektowano z dachówki ceramicznej lub betonowej, alternatywnie można wykonać z blachy ocynkowanej, powlekanej, mocowanej na rąbek stojący. Budynek, w wersji podstawowej, jest zaprojektowany z pomieszczeniem kotłowni wyposażonej w kocioł ekologiczny na paliwo stałe, biomasę (granulat drzewny – pellet) i spełnia wszystkie wymagania dotyczące WT2021. Istnieje możliwość zamówienia dokumentacji projektowej w wersji ogrzewania gazowego ze wspomaganiem instalacją solarną lub ogrzewania nowoczesną pompa ciepła typu powietrze – woda i ogrzewaniem podłogowym. Standard energetyczny budynku, w każdej wersji ogrzewania jest w pełni spełniający wymagania WT2021. Projekt pod względem konstrukcyjnym spełnia normy zgodne z Eurokodami.
Rzuty

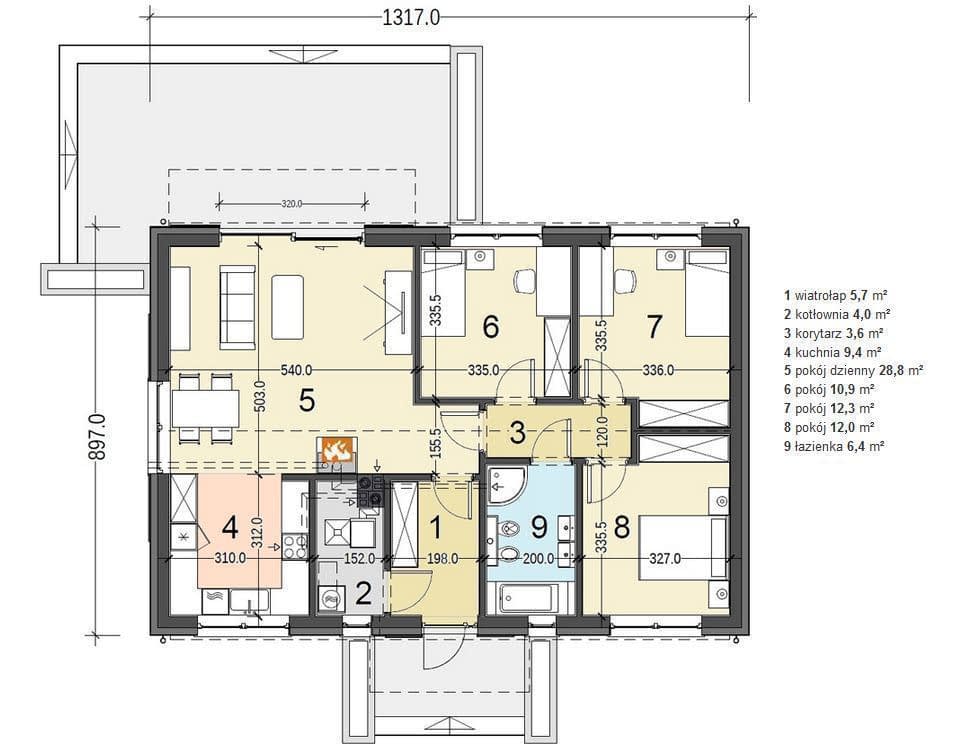

Rzut parteru

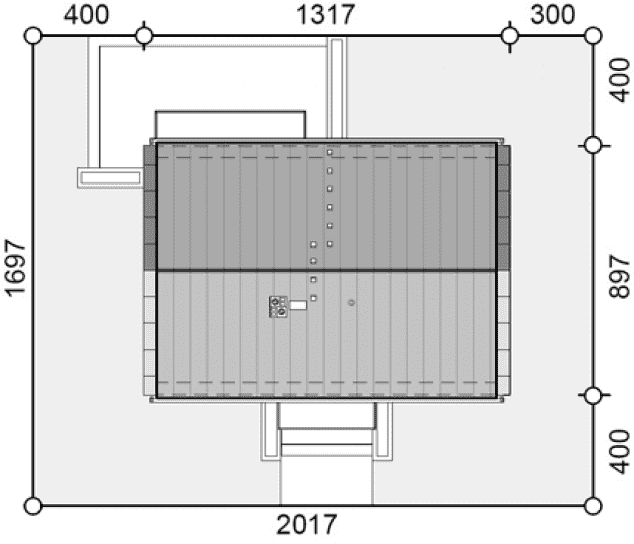

Usytuowanie na działce

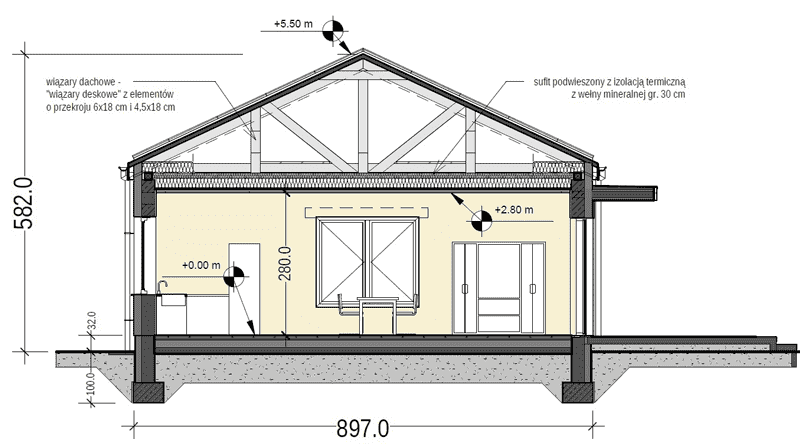

Przekrój
Dane techniczne
- Powierzchnia użytkowa93.1 m²
- Powierzchnia zabudowy118.13 m²
- Liczba pokoi4
- Powierzchnia dachu124 m²
- Kubatura261.5 m³
- Wysokość domu5.82 m
- Minimalne wymiary działki20.17 x 16.97m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
* ważne informacje
Każda wersja standardowa projektu została zaprojektowana pod ogrzewanie za pomocą kotła na Pellet.
W przypadku zmiany wersji ogrzewania np:
- gaz + solar to dodatkowo 350 zł do ceny projektu,
- pompa ciepła powietrze-woda + ogrzewanie podłogowe to dodatkowo 350 zł do ceny projektu.
