Tomcio 2G

4 380 zł

Projekt domu Tomcio 2G

Autor projektu:Dominanta
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 800 zł4 380 zł
Oszczędź: 420,00zł
Cena przed promocją: 4 800 zł

Promocja ważna do

12-04-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa107.7 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu40°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

TOMCIO 2G to nieduży dom o prostej budowie i dwuspadowym dachu skierowany do osób poszukujących niewielkiego domu, prostego w budowiespełniający wszelkie potrzeby nawet całej rodziny (przeznaczony dla 4-5 osób) . Dom zaprojektowano tak aby spełniały parametry domów energooszczędnych.

W parterowej części frontowej domu znajduje się kuchnia z aneksem jadalnym połączona z salonem, który usytuowano tak aby zapewnić dobrą ekspozycję zarówno w elewacji bocznej jak i tylnej. Program użytkowy parteru uzupełniają: wc, garderoba, dwustanowiskowy garaż oraz kotłownia na olej lub gaz lub paliwo stałe (np. ekogroszek, pelety). Strefę nocną sytuowaną na poddaszu tworzą dwa pokoje przeznaczone dla dzieci (w tym jeden z garderobą może być użytkowany przez 2 osoby), i ogólnodostepna łazienka oraz oddzielna, przestronna część dla rodziców składająca się z dużej sypialni i garderoby.

W ofercie występuje również mniejsza wersja domu z garażem na jeden samochód.



  • niewielki jednorodzinny dom parterowy z poddaszem użytkowym i garażem dwustanowiskowym (istnieje wersja jednostanowiskowa), niepodpiwniczony
  • energooszczędny dom - prosty i tani w budowie
  • mimo niewielkich gabarytów dom spełnia wszelkie potrzeby nawet dużej rodziny (przeznaczony dla 4-5 osób)
  • na parterze zaprojektowano wiatrołap, hall, garderobę, salon, kuchnię z aneksem jadalnym, wc oraz dwustanowiskowy garaż i kotłownię
  • na poddaszu znajdują się dwa pokoje (w tym jeden z garderobą może być użytkowany przez 2 osoby) , łazienka oraz oddzielna strefa dla rodziców składajaca się z dużej sypialni i garderoby
  • ogrzewanie budynku – olejowe lub gazowe lub paliwem stałym (np.: ekogroszek, pelety)

Konstrukcja

Ściany zewnętrzne: tradycyjne dwuwarstwowe (pustak ceramiczny + styropian), na fragmentach szalówka drewniana
Strop: żelbetowe monolityczne
Dach: dwuspadowy o konstrukcji drewnianej, pokryty dachówką ceramiczną, cementową lub blachodachówką
Schody: drewniane ażurowe, na konstrukcji drewnianej lub stalowej

Rzuty

Rzut parteru

Rzut projektu Tomcio 2G - Rzut parteru

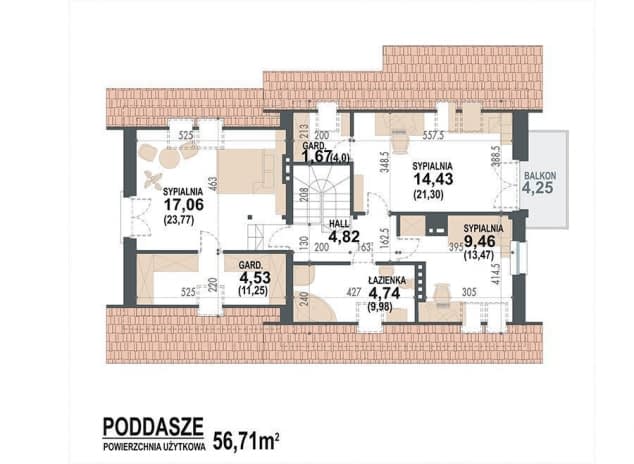

Rzut poddasza

Rzut projektu Tomcio 2G - Rzut poddasza

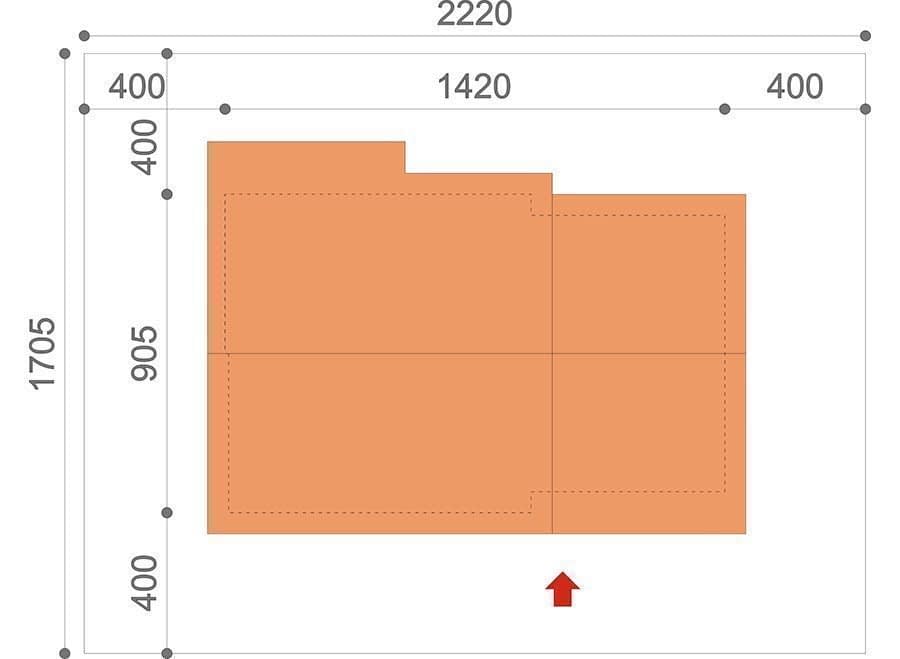

Rzut sytuacyjny

Rzut projektu Tomcio 2G - Rzut sytuacyjny

Rzut parteru

Rzut projektu Tomcio 2G - Rzut parteru

Rzut poddasza

Rzut projektu Tomcio 2G - Rzut poddasza

Rzut sytuacyjny

Rzut projektu Tomcio 2G - Rzut sytuacyjny

Dane techniczne

  • Powierzchnia użytkowa107.7 m²
  • Powierzchnia netto147.37 m²
  • Powierzchnia zabudowy123.86 m²
  • Kubatura704 m³
  • Wysokość domu8.25 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki17.05 x 22.2m
  • GarażDwustanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu40°

Zawartość projektu



Komplet dokumentacji projektowej składa się z trzech egzemplarzy projektu architektoniczno-budowlanego oraz trzech egzemplarzy projektu technicznego.
Dokumentacja jest zgodna z WT2021 oraz Eurokodami i zawiera:

  • informacje jak uzyskać pozwolenie na budowę
  • zakres obowiązków projektanta dokonującego adaptacji
  • zgoda autora projektu na dokonanie zmian w dokumentacji projektowej
  • wytyczne techniczne dla oceny energetycznej budynku
  • przedmiar
  • zestawienie materiałów, sprzętu i roboczogodzin
  • projekt architektoniczny
  • wizualizację
  • projekt konstrukcyjny
  • projekt instalacji sanitarnych
  • projekt instalacji elektrycznych
  • projekt rekuperacji
  • projekt systemu solarów do ogrzania wody użytkowej.

Projektanci wyrażają zgodę na następujące zmiany w dokumentacji projektowej:

  • zmiany technologiczne i materiałowe - rodzaj stropu, schodów, materiały ścienne, izolacyjne i wykończeniowe, pokrycie dachowe
  • dostosowanie posadowienia budynku do warunków geotechnicznych i zmiana wysokości posadowienia
  • dostosowanie konstrukcji budynku do stref obciążenia śniegiem i wiatrem
  • wykonanie częściowego lub całkowitego podpiwniczenia budynku
  • zmiany usytuowania ścian nośnych, działowych i otworów drzwiowych
  • zmiany funkcji i układu pomieszczeń
  • zmiana nachylenia kąta połaci dachowej, konstrukcji i kształtu dachu, doprojektowanie, przeprojektowanie lub likwidacja lukarn
  • zmiany w wymiarach zewnętrznych i wysokości budynku (powiększenie lub pomniejszenie budynku)
  • zmiana materiałów i rozwiązań instalacyjnych, przebiegu instalacji wewnętrznych, zmiana sposobu ogrzewania
  • przeprojektowanie kominów
  • zmiana usytuowania, ilości, kształtu i wielkości okien i drzwi w elewacjach zewnętrznych budynku
  • zmiana kolorystyki budynku
  • zmiana kształtu i usytuowania tarasów, schodów zewnętrznych i wewnętrznych budynku
  • zmiana wysokości kondygnacji oraz podwyższenie ścianki kolankowej
  • likwidacja lub zmniejszenie podcieni i wnęk w bryle budynku
  • likwidacja, przeprojektowanie lub doprojektowanie słupów, balkonów i wykuszy
  • zmiana poddasza na użytkowe lub nieużytkowe.

Powyższe zmiany mogą dokonać osoby posiadające odpowiednie uprawnienia zgodnie z obowiązującymi normami i przepisami prawa budowlanego. Wyżej wymienione zmiany powinny być naniesione czerwonym pisakiem w czterech oryginalnych egzemplarzach projektu gotowego lub dołączone jako aneks. Dokonanie zmian wybiegających poza wymieniony zakres wymaga zgody autora projektu.
