Projekt domu Topaz 3 wariant C

Name: Topaz 3 wariant C
Brand: MG Projekt
SKU: topaz-3-wariant-c
Price: 7090.00 PLN
Availability: InStock

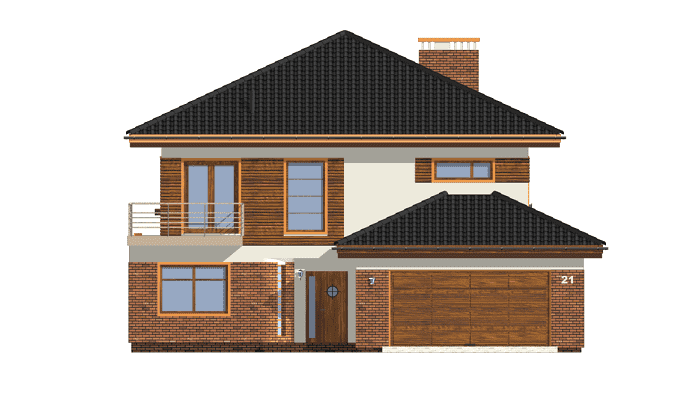

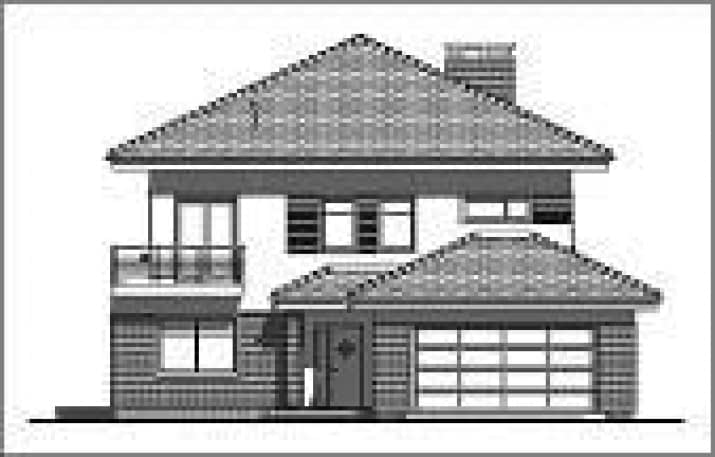

Projekt domu Topaz 3 wariant C – elewacja frontowa 1

Projekt domu Topaz 3 wariant C – elewacja frontowa 2

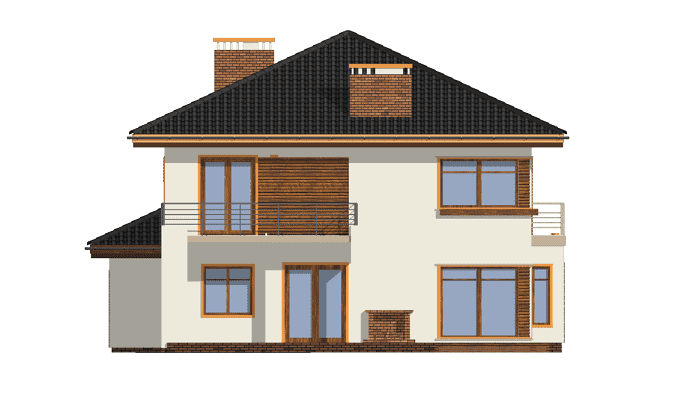

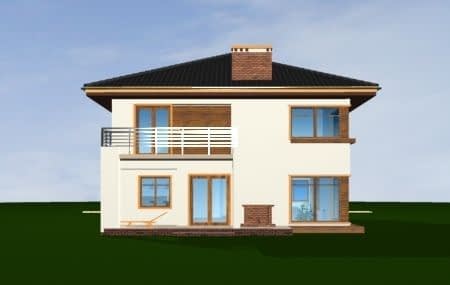

Projekt domu Topaz 3 wariant C – elewacja ogrodowa

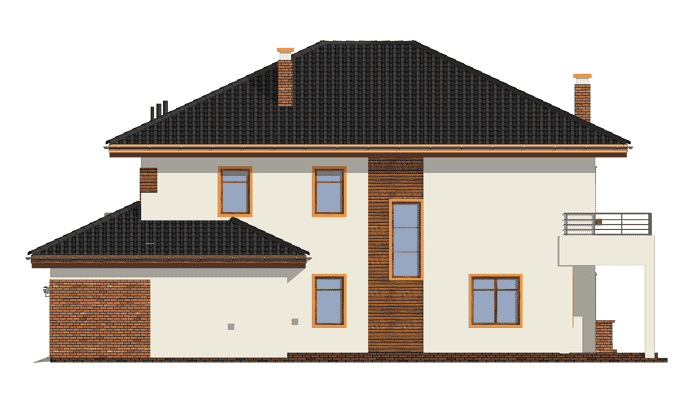

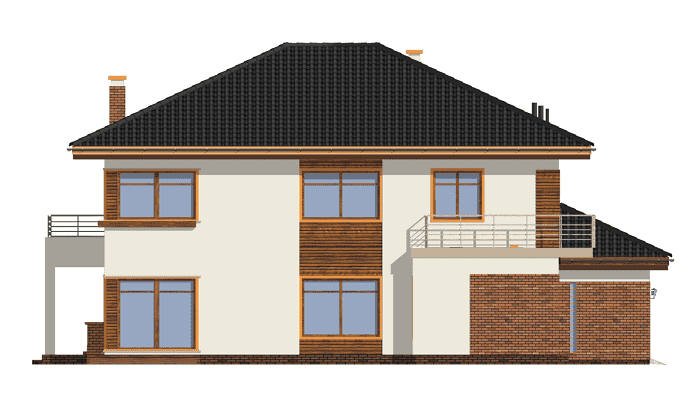

Projekt domu Topaz 3 wariant C – elewacja boczna 1

Projekt domu Topaz 3 wariant C – elewacja boczna 2

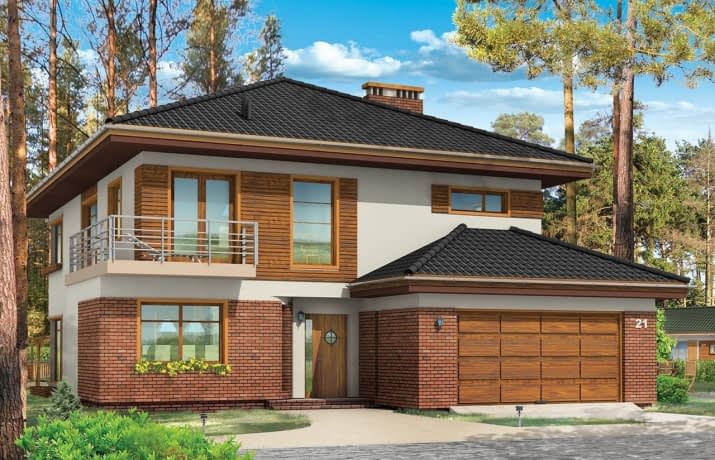

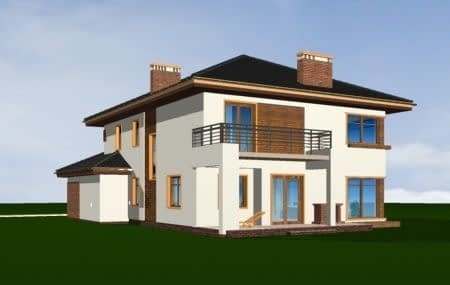

Projekt domu Topaz 3 wariant C – widok bryły domu 1

Projekt domu Topaz 3 wariant C – widok bryły domu 2

Projekt domu Topaz 3 wariant C – widok bryły domu 3

Projekt domu Topaz 3 wariant C – widok bryły domu 4

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

7 090 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa234.24 m²
Kondygnacje
GarażBez garażu
Kąt nach. dachu25°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Topaz 3 wariant C to wersja domu Topaz 3 ze zmienionym zadaszeniem wejścia, większym pomieszczeniem gospodarczym i wyjściem z jadalni na taras – piętrowy dom o powierzchni użytkowej 234,24 m².

Jadalnia przy tarasie

Bezpośrednie wyjście z jadalni na taras ułatwia letnie posiłki na zewnątrz. Większe pomieszczenie gospodarcze porządkuje zaplecze.

Parametry

Garaż ma 39,42 m², dach o nachyleniu 25°, wysokość 9,87 m. Działka powinna mieć co najmniej 21 m szerokości.

powierzchnia zabudowy: 189,73 m²
powierzchnia netto: 245,51 m²
kubatura: 1100 m³
dom piętrowy

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 599 tys. zł, roboty wykończeniowe ok. 520 tys. zł, instalacje ok. 153 tys. zł, a realizacja domu pod klucz ok. 1119 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Chcesz wyjścia na taras z jadalni? Zamów projekt domu Topaz 3 wariant C na wbudowie.pl.

Rzuty

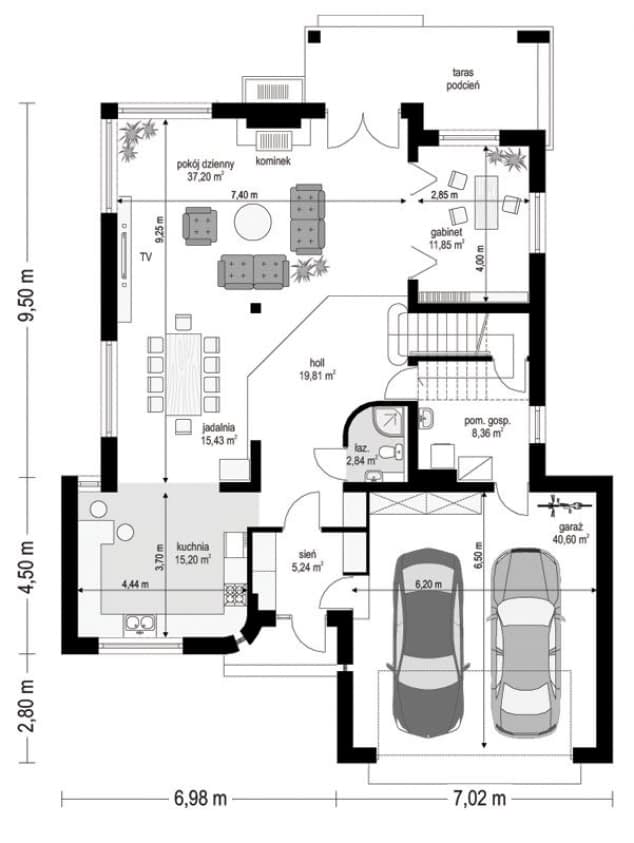

Parter

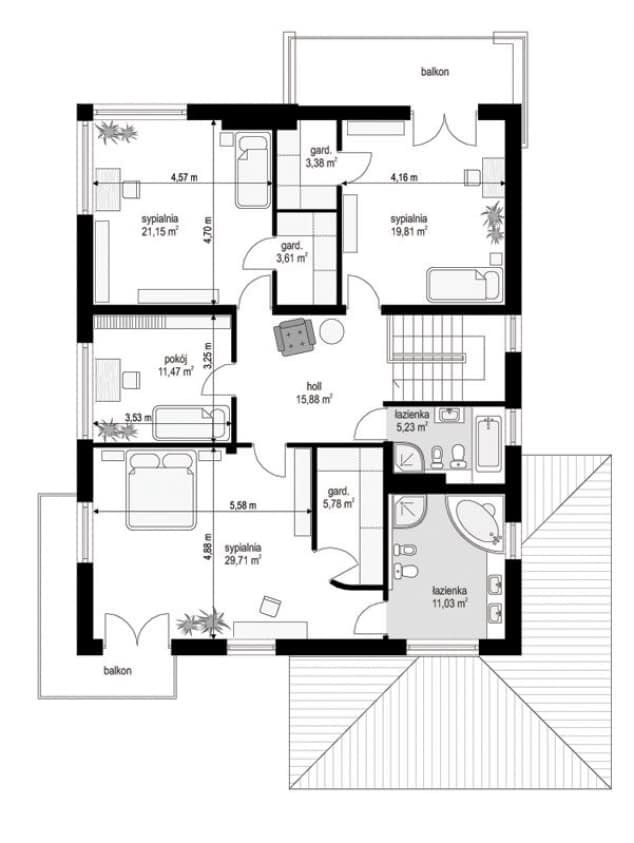

Piętro

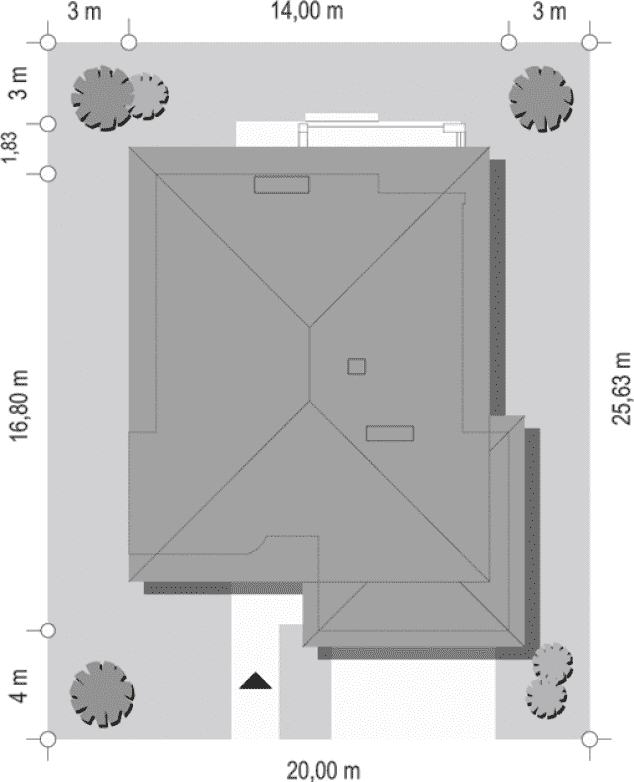

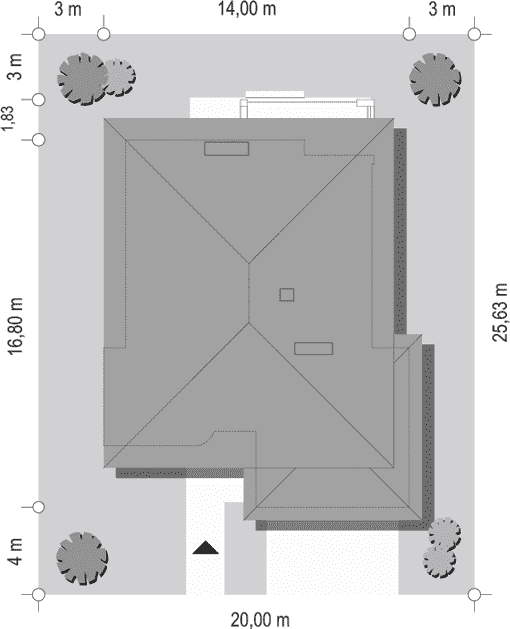

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa234.24 m²
Powierzchnia netto245.51 m²
Powierzchnia zabudowy189.73 m²
Kubatura1100 m³
Wysokość domu9.87 m
GarażBez garażu
Kąt nach. dachu25°

Koszty budowy

Stan surowy458938 zł
Stan surowy zamknięty598884 zł
Koszt wykończenia519750 zł
Koszt instalacji152605 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
