Projekt domu TORINO

Zgodność z WT 2021 i Eurokodami

Opis projektu

TORINO - projekt budynku mieszkalnego, parterowego z poddaszem użytkowym, niepodpiwniczonego.

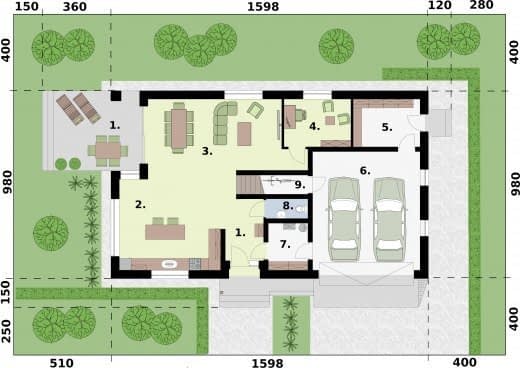

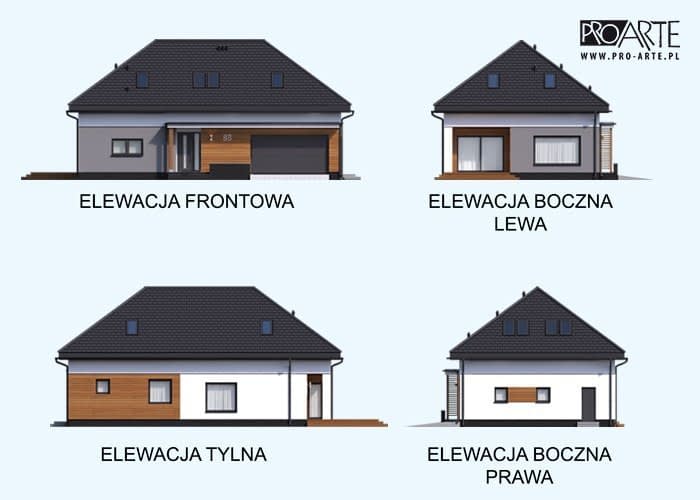

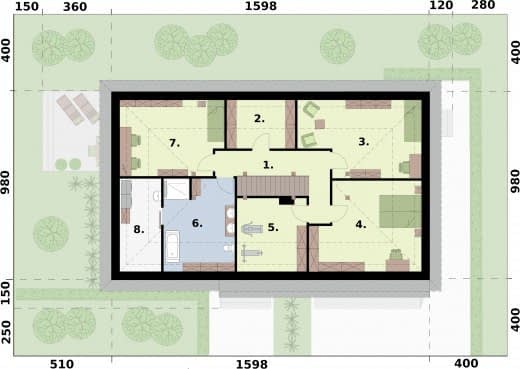

Nowoczesny dom z dachem kopertowym o ambicjach rezydencji. Wyposażony w komunikację, dobrze doświetloną kuchnię z aneksem jadalnym, salon, pokój, pomieszczenie gospodarcze, garaż na dwa samochody, kotłownię, wc, skład na odpady oraz przestronny taras na bocznej elewacji. Na poddaszu dwa pomieszczenia gospodarcze, trzy pokoje, łazienka, pralnia - wszystkie pomieszczenia w tej strefie optymalnie wykorzystują możliwości okien dachowych, których na połaci dachu zlokalizowano aż dwanaście. Inwestor na poddaszu doceni wysoką ściankę kolankową (1,16 m), umożliwiającą wstawienie stołu, biurka i regałów na książki, a także za sprawą okien VELUX wyjątkowe doświetlenie, wentylację oraz bliskość natury w zasięgu wzroku i na wyciągnięcie ręki.

Konstrukcja

Główne rozwiązania konstrukcyjno - materiałowe:
Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy, stopy i słupy oraz rdzenie żelbetowe, ściany nośne wykonane z pustaków ceramicznych spięte wieńcami. Strop gęstożebrowy „Porotherm” gr. 23cm oraz żelbetowy monolityczny. Dach czterospadowy, oparty na więźbie o konstrukcji drewnianej płatwiowo-kleszczowej oraz krokwiowej.

Ściany zewnętrzne:
Ściany zewnętrzne wymurować z pustaków typu “Porotherm 30 DRYFIX” klasy 15, na zaprawie systemowej w piance „Porotherm DRYFIX SYSTEM” i ocieplić warstwą styropianu o gr. 14cm „Termo Organika” typ: SILVER fasada.. Murując ściany wzajemnie prostopadłe należy stosować połączenia zapewniające przekazywanie obciążeń pionowych i poziomych z jednej ściany na drugą. Połączenie takie uzyskuje się, stosując wiązanie elementów murowych w murze lub łączniki metalowe.

Ściany wewnętrzne: Ściany wewnętrzne wymurować z pustaków typu “Porotherm 25 DRYFIX” klasy 15, na zaprawie systemowej w piance „Porotherm DRYFIX SYSTEM”.Murując ściany wzajemnie prostopadłe należy stosować połączenia zapewniające przekazywanie obciążeń pionowych i poziomych z jednej ściany na drugą.

Ścianki działowe: Ściany wewnętrzne działowe gr. 12cm wykonać z pustaków “Porotherm 11,5 DRYFIX” lub z cegły dziurawki bądź kratówki. Ściany działowe połączyć ze ścianami konstrukcyjnymi nastrzępia bądź w pozostawionych bruzdach. Ściany działowe należy zazbroić prętami Ø6 lub bednarką 1,5x25mm, umieszczanymi nie rzadziej niż w co czwartej spoinie.

Wysokość ściany kolankowej 1.16m

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys

370 zł

Dodatkowy egzemplarz projektu

450 zł

Projekt wentylacji mechanicznej z rekuperatorem

450 zł

Projekt fotowoltaiki dla domu

750 zł

Projekt instalacji z ogrzewaniem podłogowym

400 zł
