Toroni B

3 500 zł

Projekt domu Toroni B

Autor projektu:Słoneczne Domy
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 500 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa94.7 m²
  • KondygnacjeParterowy
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu25°
  • Odbicie lustrzaneTak
  • Czas realizacjido 5 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

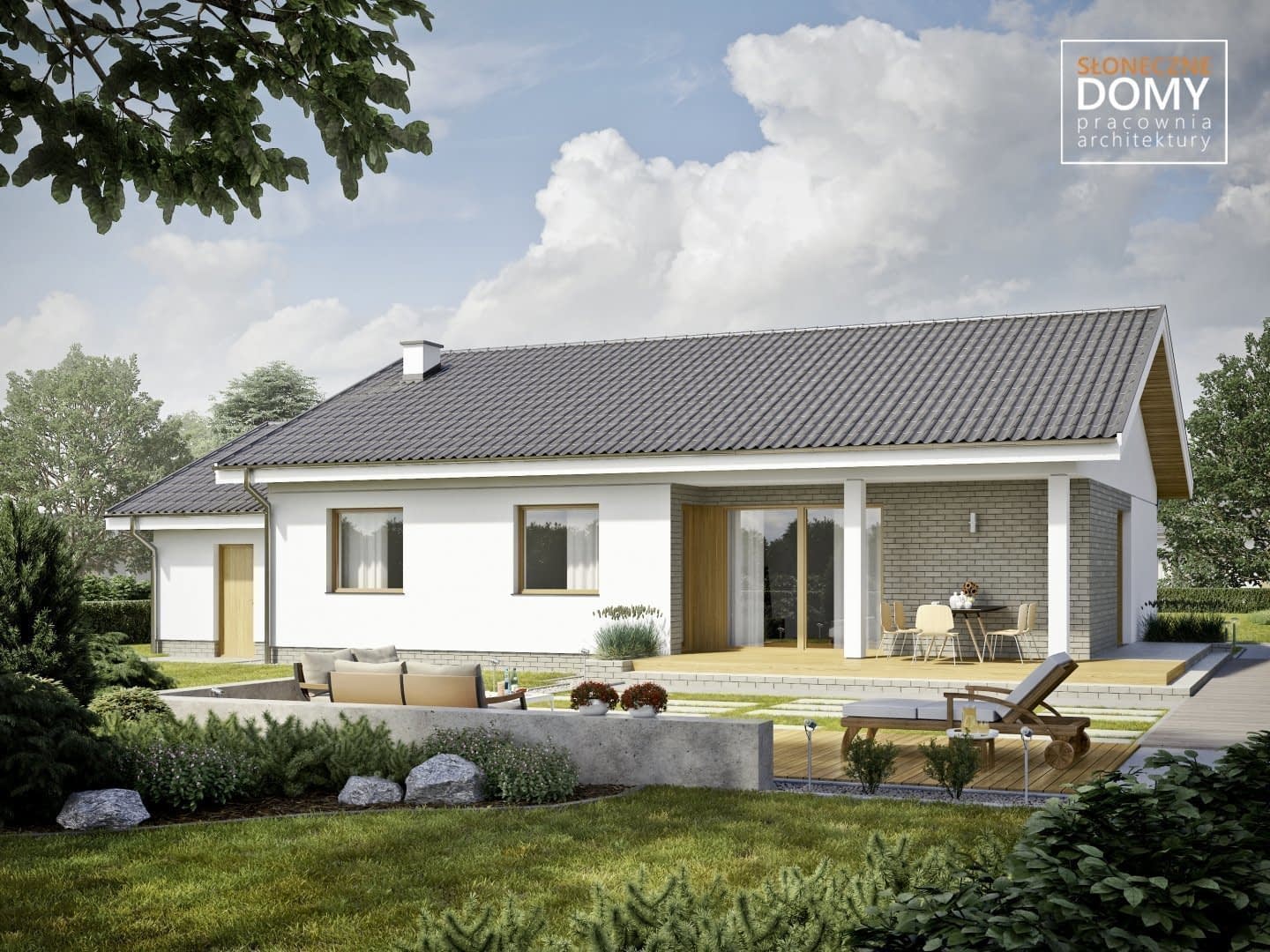

Toroni B to projekt niedużego domu parterowego, zaprojektowanego w stylu będącym połączeniem tradycji z nowoczesnością. Prosta bryła przykryta dwuspadowym dachem, została urozmaicona dwoma podcieniami, w strefie ogrodowej oraz w strefie wejściowej.

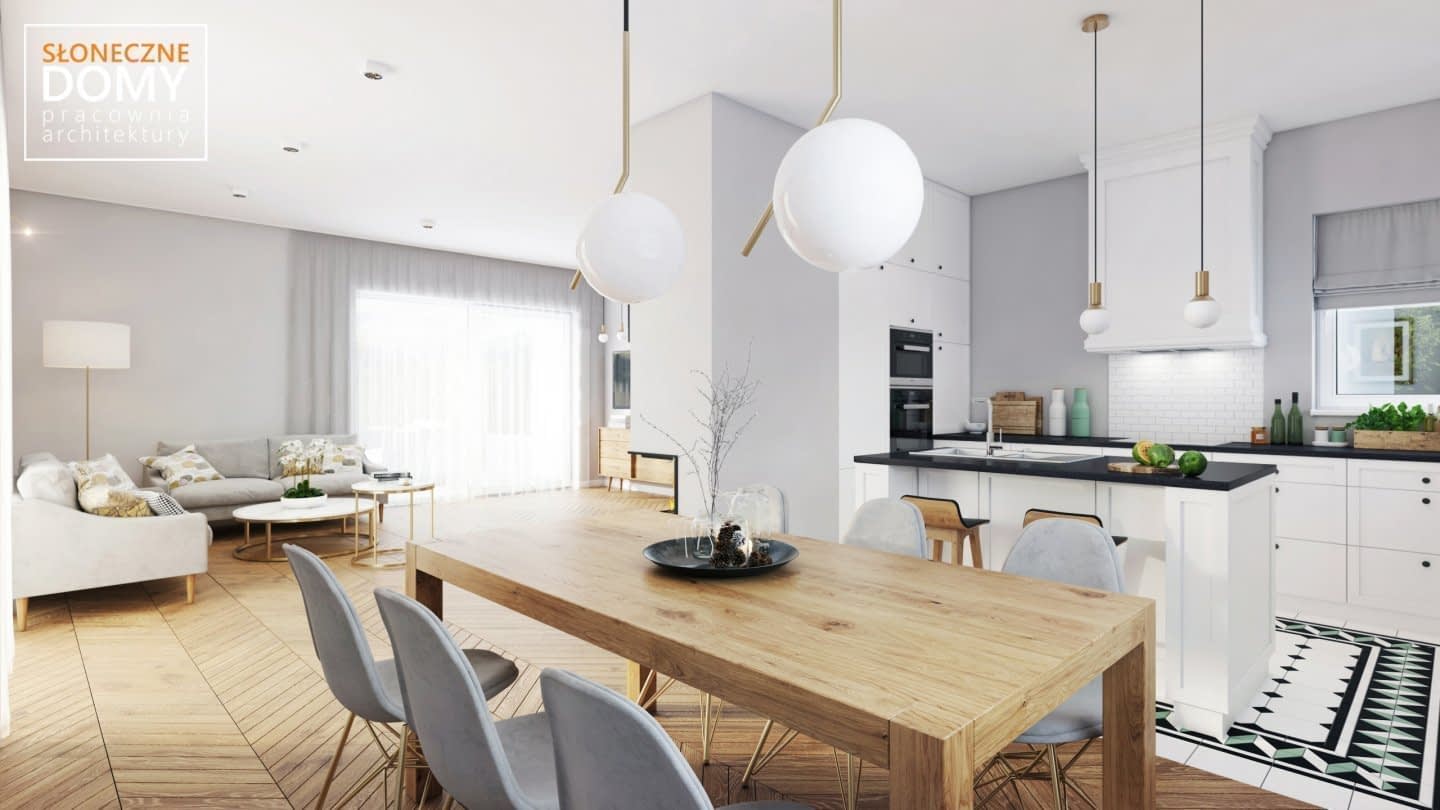

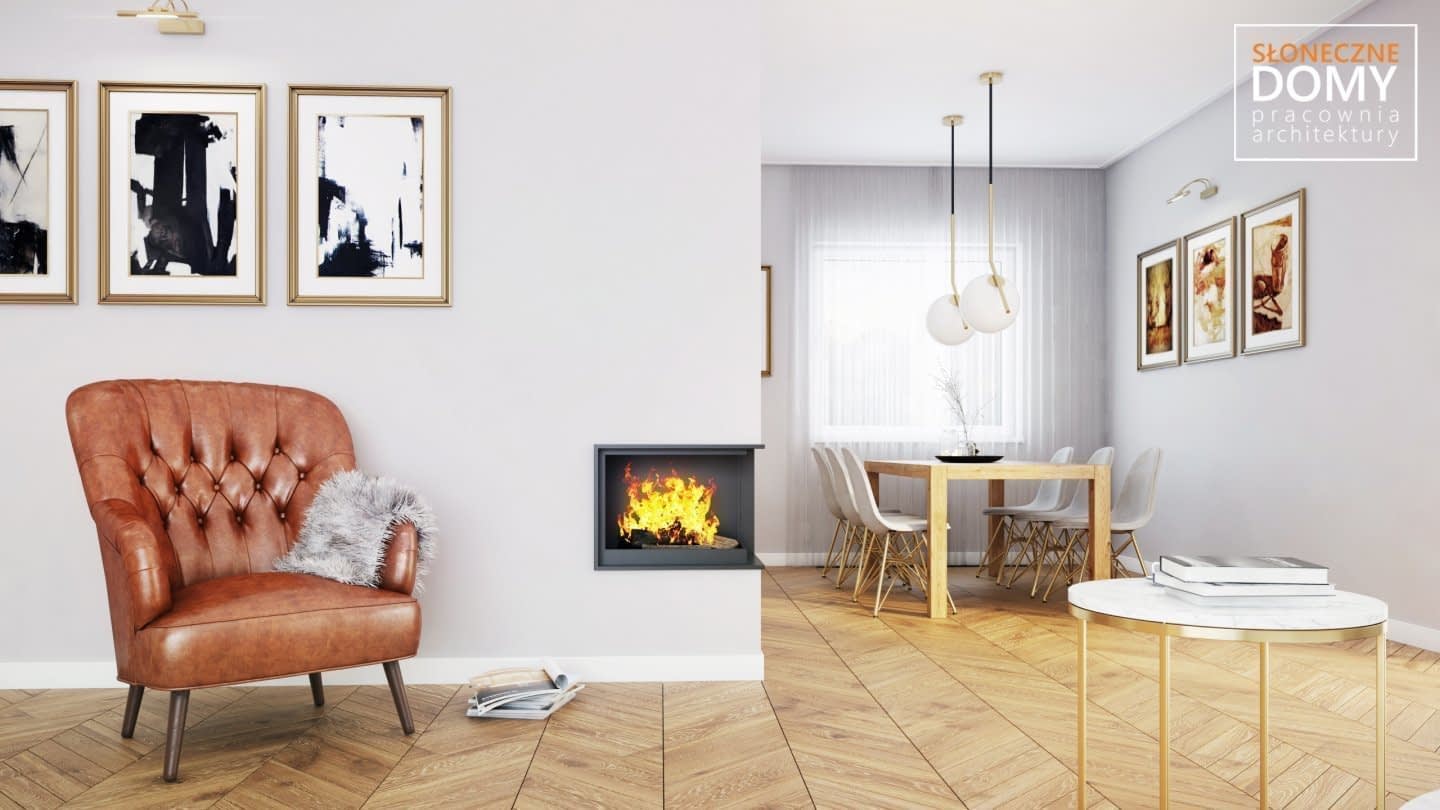

Główną zaletą projektu jest przestronna strefa dzienna, której powierzchnia wynosi 46,4m2. W tej części domu zaprojektowano salon z wyjściem na zadaszony taras, oraz jadalnię w sąsiedztwie kuchni. Usytuowanie i powierzchnia kuchni pozwalają przyszłym mieszkańcom na dowolną aranżację tego pomieszczenia. Ponadto w centrum strefy dziennej usytuowano narożny kominek, tak aby w najkorzystniejszy sposób ogrzewać pomieszczenia znajdujące się w tej części domu. Główna sypialnia została zaprojektowana od strony ogrodu i również posiada wyjście na taras. Program użytkowy uzupełniają ponadto dwa pokoje, wiatrołap, łazienka, korytarz, pralnia a także pomieszczene gospodarcze i garaż. Projekt Toroni B dostępny jest również w wersji bez garażu - Toroni A.

Nieduże gabaryty domu, prosta forma oraz tradycyjna konstrukcja gwarantują niskie koszty realizacji tego projektu oraz niskie koszty użytkowania. Za sprawą przestronnie zaprojektowanych wnętrz oraz funkcjonalnego układu pomieszczeń, projekt domu Toroni B zaspokoi potrzeby najbardziej wymagających inwestorów.

Rzuty

Parter

  • 1. wiatrołap3.8
  • 2. korytarz6.7
  • 3. pokój dzienny + jadalnia36.5
  • 4. kuchnia9.9
  • 5. pokój12.4
  • 6. pokój10.6
  • 7. pom. gospodarcze2.3
  • 8. pokój9.6
  • 9. łazienka5.3
  • 10. pom. gospodarcze5
  • 11. garaż17.5

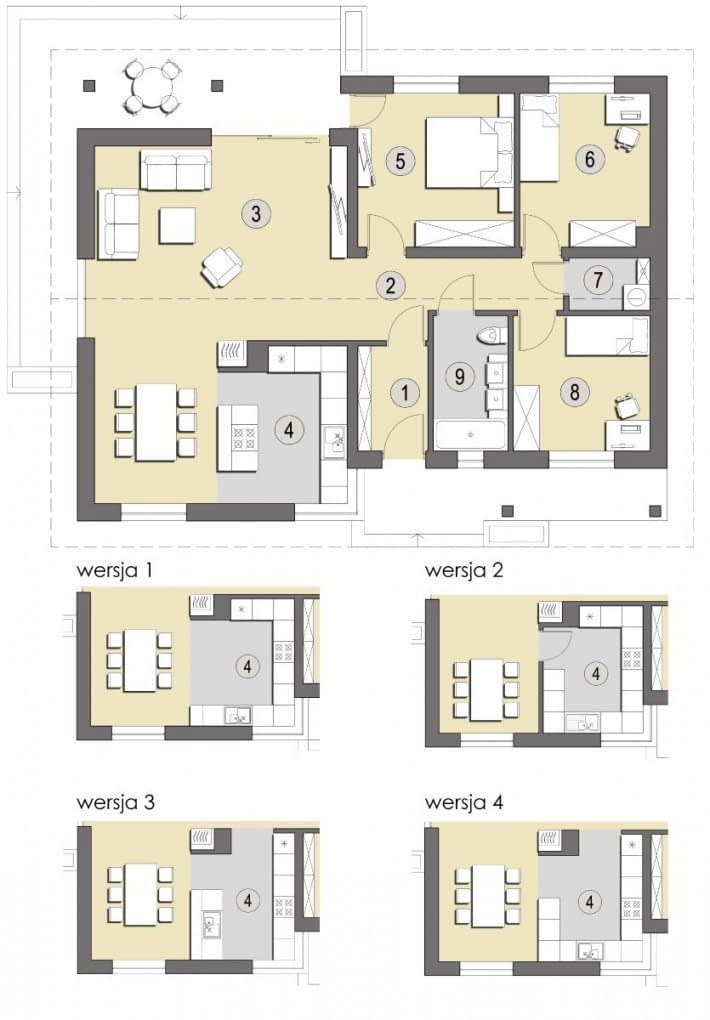

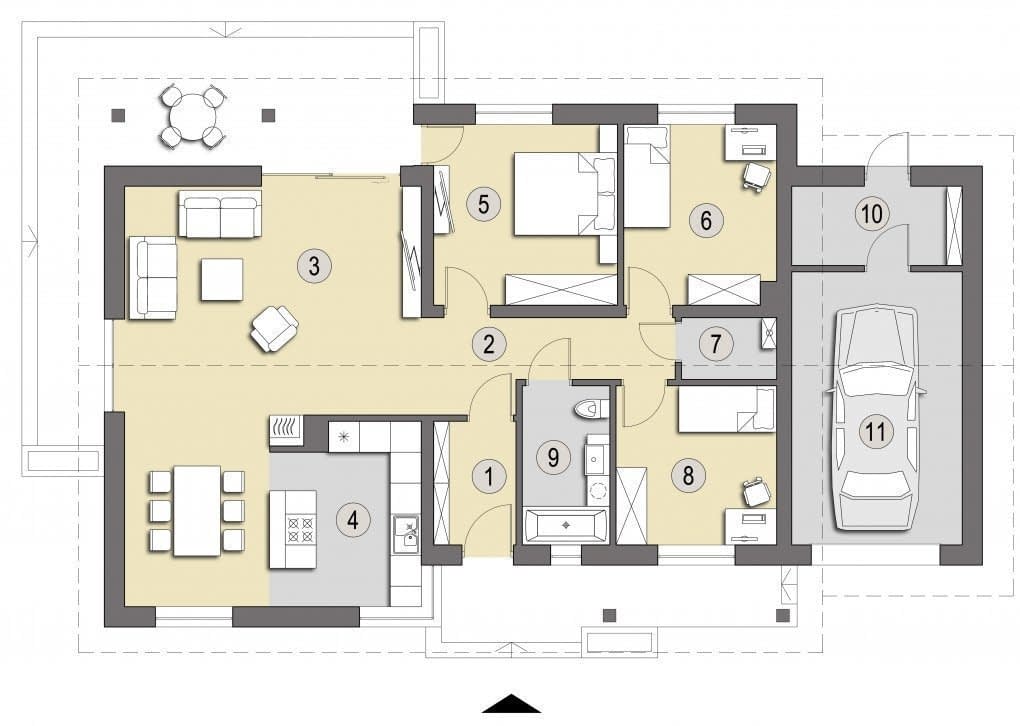

Rzut projektu Toroni B - Parter

Przykładowe rozwiązania kuchni w projekcie Toroni B

Rzut projektu Toroni B - Przykładowe rozwiązania kuchni w projekcie Toroni B

Dane techniczne

  • Powierzchnia użytkowa94.7 m²
  • Powierzchnia zabudowy164.14 m²
  • Wysokość domu5.98 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki18.14 x 24.04m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu25°

Zawartość projektu

Komplet dokumentacji technicznej składa się z 3 egzemplarzy projektu domu. W skład każdego projektu wchodzą następujące części:

•    Projekt architektury,
•    Projekt konstrukcji,
•    Projekt instalacji wewnętrznych,
•    Projekt instalacji elektrycznej,
•    Projektowana charakterystyka energetyczna,
•    Zgoda na zmiany w projekcie,
•    Uprawnienia projektantów.


1. Projekt architektury:
•    opis techniczny,
•    elewacje budynku z opisem zastosowanych materiałów (rysunki w skali 1:100),
•    rzuty poszczególnych kondygnacji (rysunki w skali 1:100),
•    rzut dachu (rysunek w skali 1:100),
•    niezbędne przekroje (rysunki w skali 1:50, 1:75),
•    zestawienie stolarki okiennej i drzwiowej,
•    w zależności od potrzeb szczegółowe rysunki (widoki lub przekroje) przyjętych rozwiązań projektowych (rysunki w skali 1:25, 1:10).

2. Projekt konstrukcji:
•    opis techniczny,
•    wyniki obliczeń statyczno - wytrzymałościowych,
•    rzut fundamentów (rysunki w skali 1:100),
•    rzut stropów i nadproży, wraz z zestawieniem elementów prefabrykowanych (rysunki w skali 1:100),
•    rzut więźby dachowej (rysunki w skali 1:100),
•    podstawowe szczegóły i detale konstrukcyjne (widoki oraz przekroje, rysunki w skali 1:10),
•    rysunki wykonawcze elementów żelbetowych (rysunki w skali 1:10),
•    zestawienie elementów konstrukcyjnych więźby dachowej.

3. Projekt instalacji wewnętrznych:
•    opis techniczny (instalacje wodociągowe, kanalizacja sanitarna, instalacja centralnego ogrzewania, instalacja gazowa, instalacja wentylacyjna),
•    rzuty poszczególnych kondygnacji – instalacja kanalizacji sanitarnej (rysunki w skali 1:100),
•    instalacja kanalizacji sanitarnej – rozwinięcie (rysunki w skali 1:100),
•    rzuty poszczególnych kondygnacji - instalacja wody zimnej i c.w.u. (rysunki w skali 1:100),
•    instalacja wody zimnej i c.w.u. – aksonometria (rysunki w skali 1:100),
•    instalacja gazowa – aksonometria (rysunki w skali 1:100),
•    rzuty poszczególnych kondygnacji – instalacja c.o. (rysunki w skali 1:100),
•    instalacja c.o. – rozwinięcie.

4. Projekt instalacji elektrycznej :
•    opis techniczny (instalacja siłowa, instalacja oświetleniowa i gniazd wtykowych, instalacja telefoniczna i domofonowa, instalacja telewizyjna, instalacja uziemiająca, instalacja odgromowa, instalacja ochrony przeciwpożarowej),
•    rzuty poszczególnych  kondygnacji (rysunki w skali 1:100),
•    instalacje elektryczne – schemat rozdzielczy,

Zmiany, które będziesz chciał wprowadzić uwzględnimy w treści dokumentu, który bezpłatnie dołączamy do każdego zamówionego projektu (Autorska zgoda na zmiany w projekcie) i zostaną one naniesione na projekt przez architekta adaptującego. W treści standardowo dołączanego dokumentu znajdują się:

  • Dostosowanie budynku do warunków gruntowych.
  • Zmiana wymiarów fundamentów, wynikająca z dostosowania obiektu do warunków gruntowych.
  • Wprowadzenie całkowitego lub częściowego podpiwniczenia budynku - pod warunkiem nie przekroczenia poziomu posadzki na parterze o 50 cm ponad poziom terenu.
  • Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej, wynikająca z dostosowania budynku do odpowiedniej strefy śniegowej lub wiatrowej.
  • Zmiana rodzaju stropów - przy zachowaniu układu konstrukcji.
  • Zmiana warstw ścian zewnętrznych - przy zachowaniu współczynnika przenikalności cieplnej.
  • Zmiana kąta nachylenia dachu do 5°- przy zwróceniu uwagi na nośność elementów więźby dachowej.
  • Zmiana instalacji wodno - kanalizacyjnej, gazowej, CO, elektrycznej - przy zachowaniu obowiązujących norm.
  • Zmiana materiałów wykończeniowych - posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej - przy zachowaniu niezbędnych parametrów wytrzymałości (szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła.
  • Zmiana rozwiązań funkcjonalnych wewnątrz budynku poprzez przesunięcie lub likwidację ścian działowych.
  • Zmiana usytuowania, ilości i kształtu okien oraz drzwi.
  • Zmiana projektu polegająca na wykonaniu lustrzanego odbicia budynku.
  • Zmiana konstrukcji - szerokości biegów schodowych, liczby stopni i wymiarów schodów.
  • Zmiana pokrycia dachowego - przy zachowaniu zaprojektowanych spadków i ciężaru pokrycia.
  • Dobudowanie garażu lub wiaty garażowej.
