TRYPOLIS 4 szkielet drewniany

2 600 złKup projekt

Projekt domu TRYPOLIS 4 szkielet drewniany

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.c.
Gratis do projektów: zestaw umów, dziennik budowy, tablica informacyjna, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 600 zł
Kup projektZadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa106.35 m²
  • Kondygnacjez poddaszem
  • GarażDwustanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu40°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Opis


Konstrukcja

Technologia szkieletowa:
- fundament tradycyjny 50x30 cm
- ściany zewnętrzne nośne: słupki 6,13x15 i 7,5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3, a wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne nośne: słupki 6,3x15 rozstawione max. co 40cm obite zewnątrz i wewnątrz
płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne działowe: słupki 6,3x9 rozstawione max. co 40cm obite
zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm.
- ocieplenie styropianem 14cm.
- konstrukcja więźby dachowej drewniana
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

Technologia tradycyjna :
przejdź na stronę projektu.


Rzuty

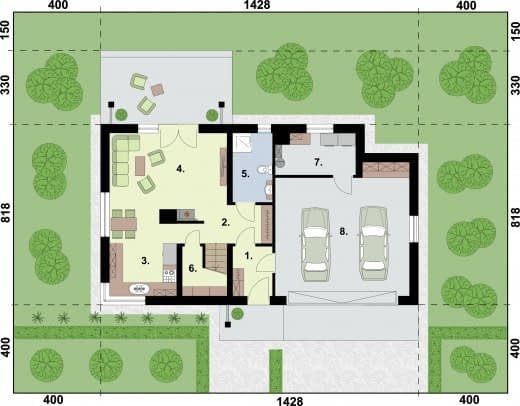

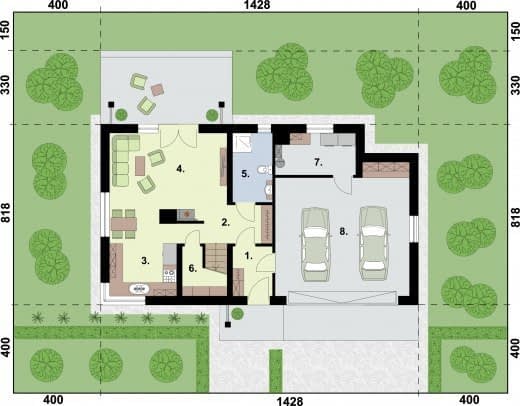

Rzut przyziemia

  • 1 Wiatrołap4.4
  • 2 Komunikacja5.5
  • 3 Spiżarnia2.7
  • 4 Kuchnia z jadalnią12.3
  • 5 Pokój dzienny20.55
  • 6 WC5.85
  • 7 Kotłownia7.05
  • 8 Garaż34.92
Rzut projektu TRYPOLIS 4 szkielet drewniany - Rzut przyziemia

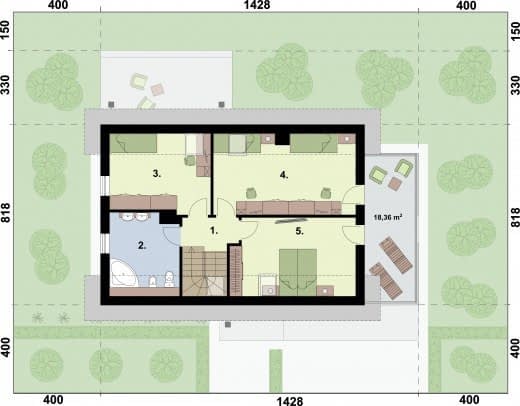

Rzut poddasza

  • 1 Komunikacja3.6
  • 2 Łazienka8.05
  • 3 Pokój11.7
  • 4 Pokój 16.3
  • 5 Sypialnia 15.4
  • 6 Taras14.08
Rzut projektu TRYPOLIS 4 szkielet drewniany - Rzut poddasza

Dane techniczne

  • Powierzchnia użytkowa106.35 m²
  • Powierzchnia zabudowy113.69 m²
  • Liczba pokoi13
  • Kubatura635.24 m³
  • Wysokość domu7.7 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki22.28 x 16.18m
  • GarażDwustanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu40°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej - 4 sztuki tworzą komplet. Każdy projekt domu składa się z następujących części:

  • opis techniczny
  • część architektoniczną
  • część konstrukcyjną
  • zestawienie materiałów: DREWNO czy stal
  • instalacje elektryczne - domy oraz inne budynki mają jeszcze instalacje wodno_kanalizacyjną, ewentualnie jeśli są całoroczne, system centralnego ogrzewania
  • projektowaną charakterystykę energetyczną - jeśli jest wymagana przez urząd

Wszystkie projekty domów są na bieżąco aktualizowane i zgodne z nowymi przepisami, obowiązującymi od 1 stycznia 2017 r.

Dodatki

Bezpłatne dodatki

Gratis

Dziennik budowy

Gratis

Tablica informacyjna

Gratis

Zestaw umów

Gratis

Zmiany w projekcie
