Promocja ważna do
05-05-2025
- Typ projektuWolnostojący
- Powierzchnia użytkowa129.3 m²
- KondygnacjeParterowy, z poddaszem
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

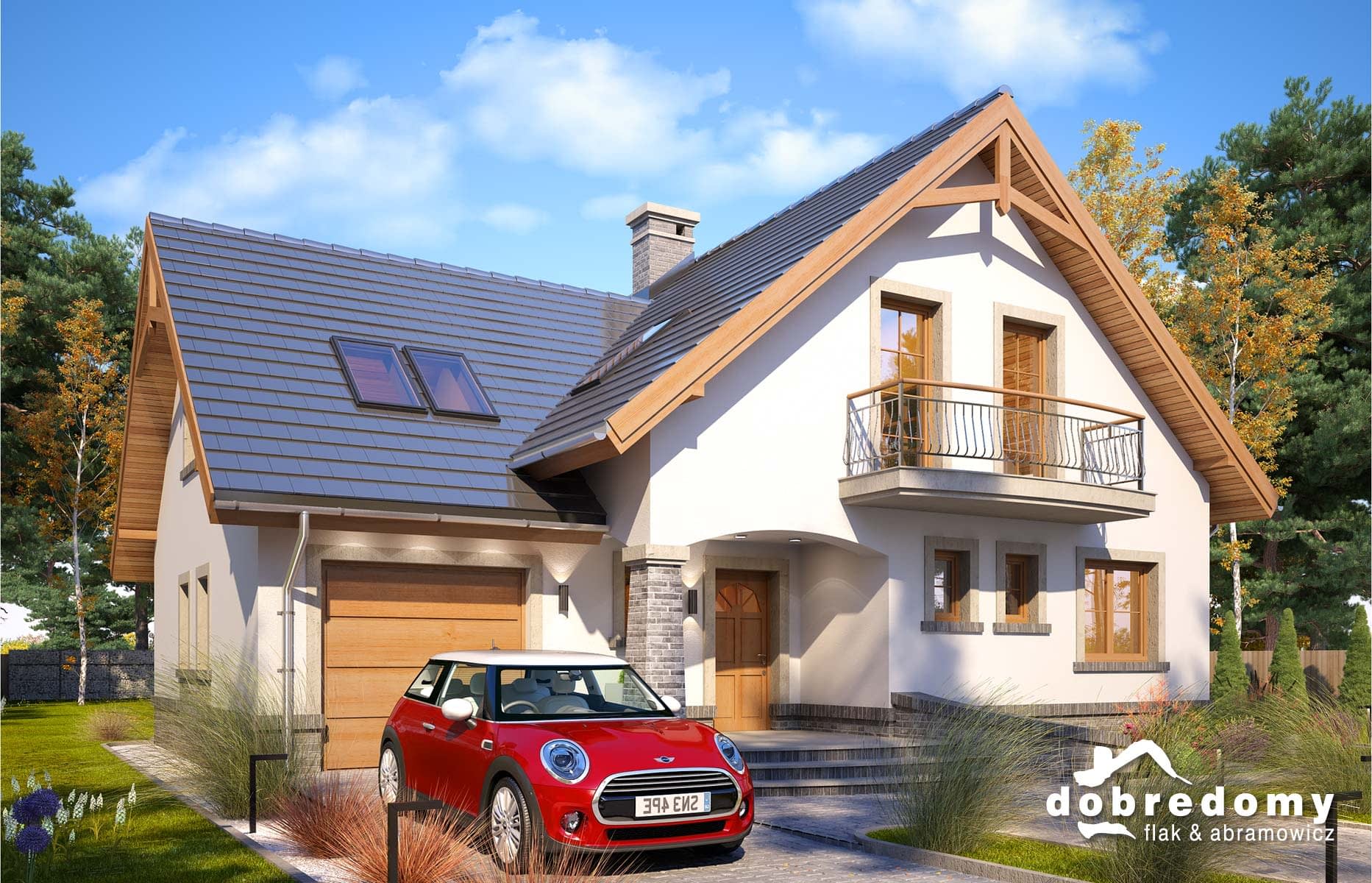

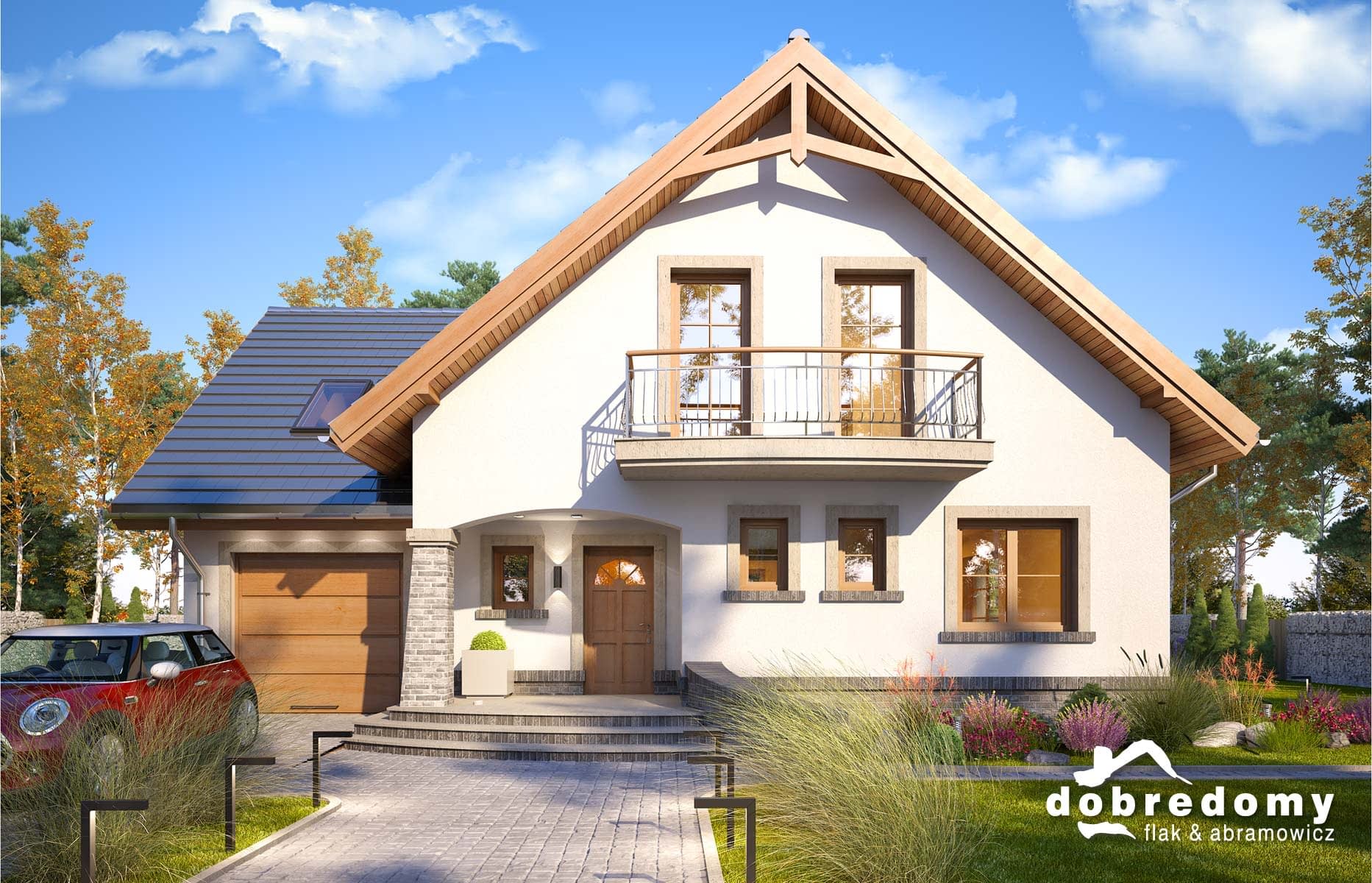

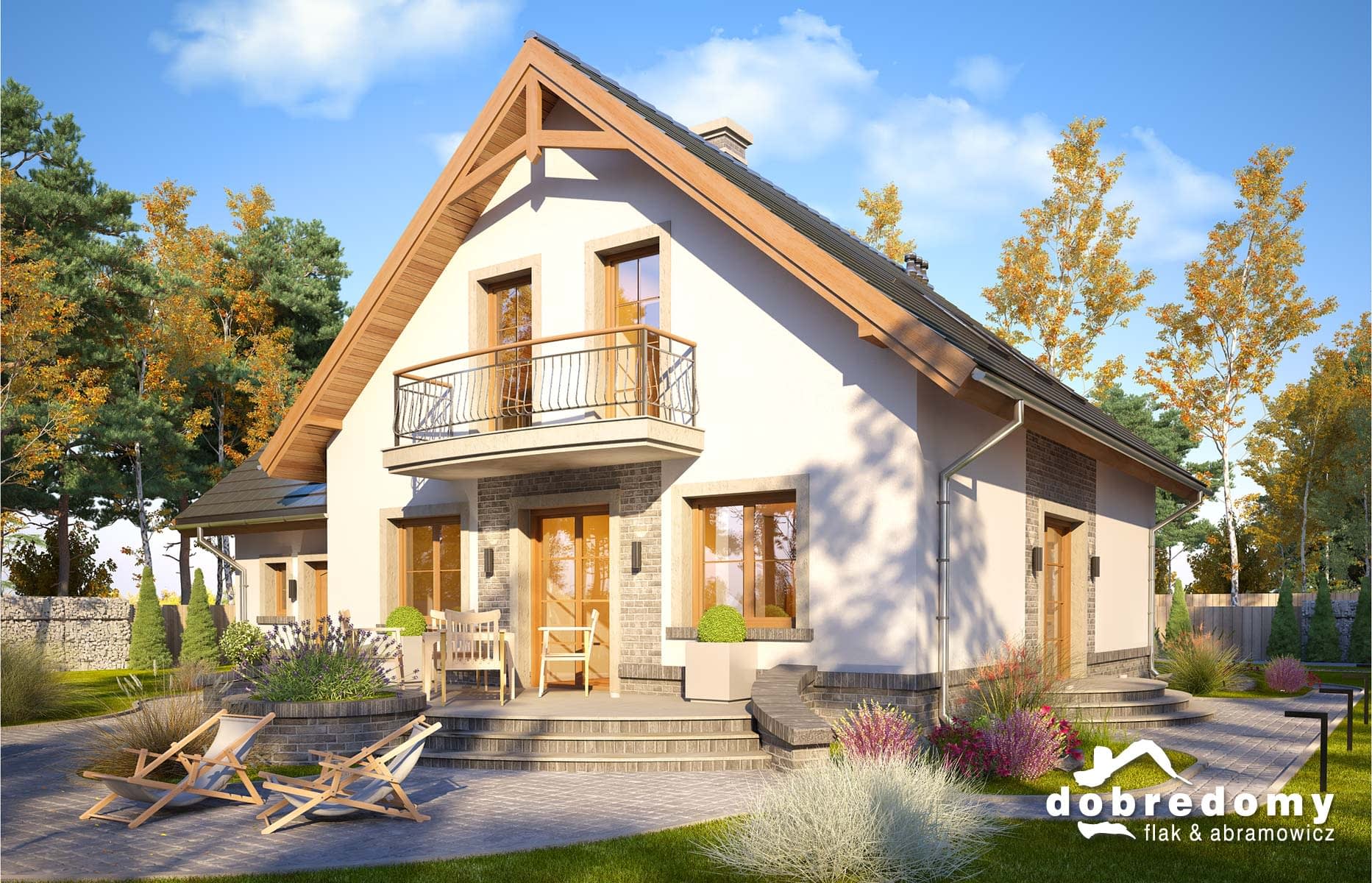

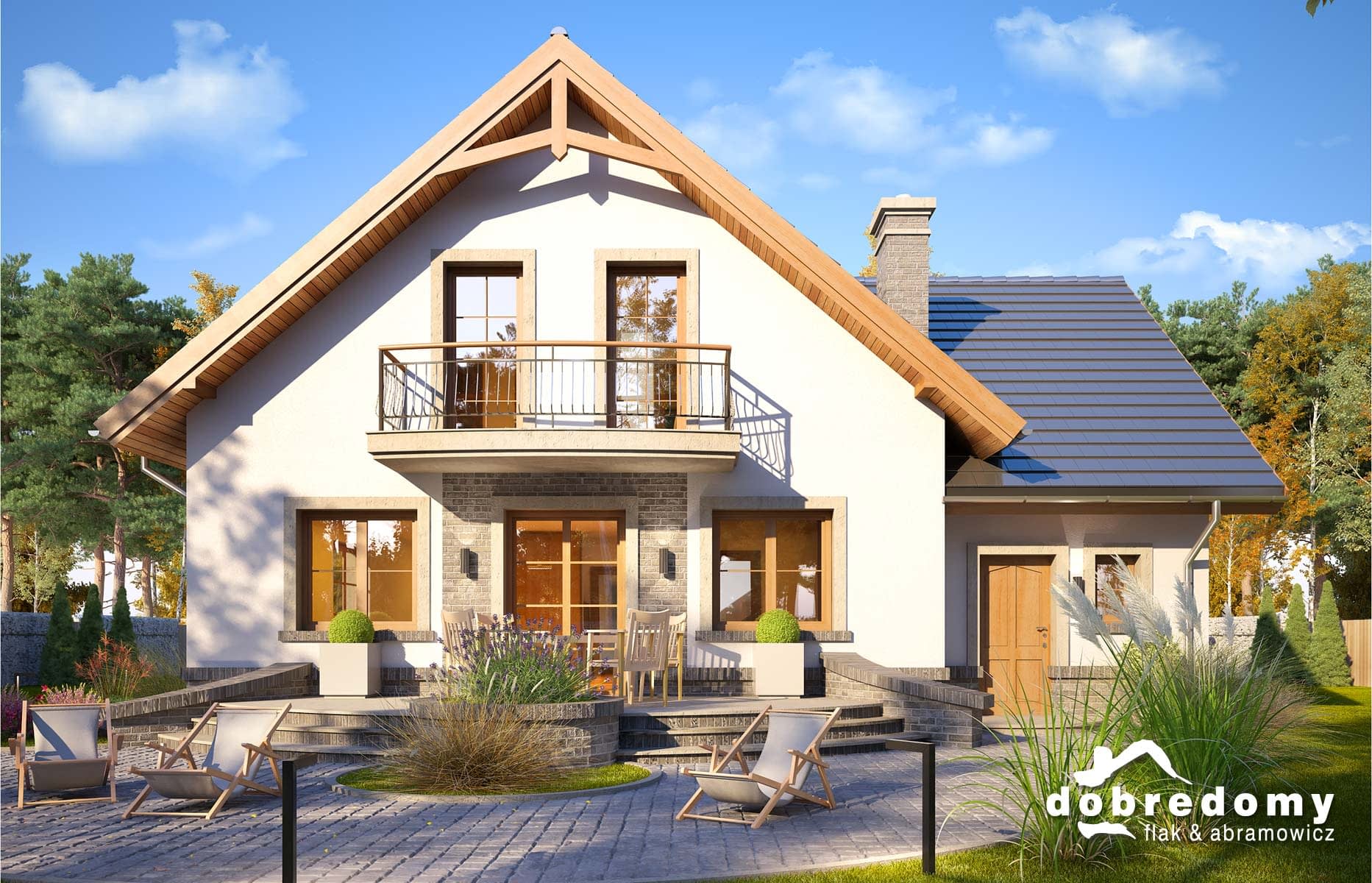

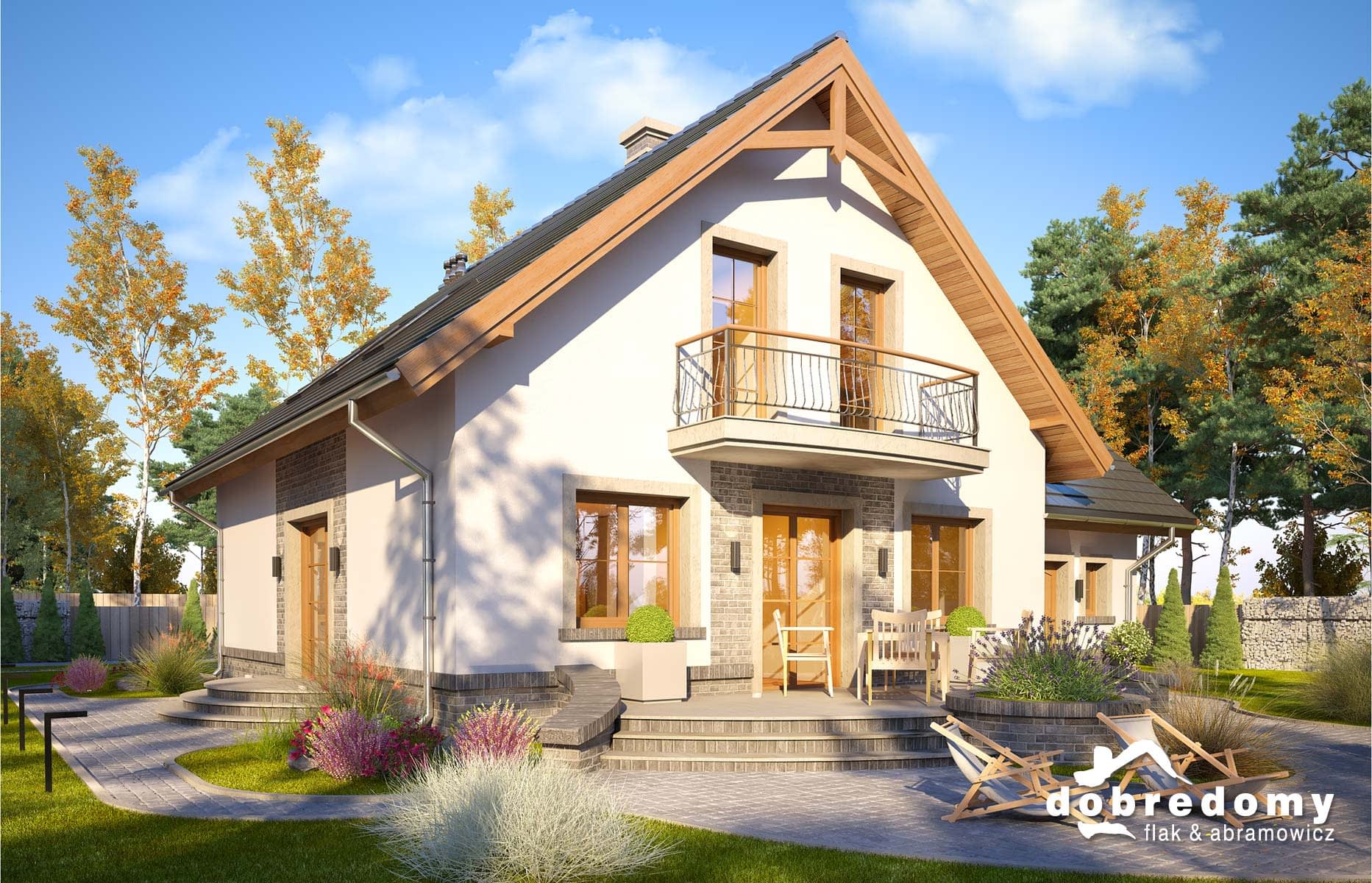

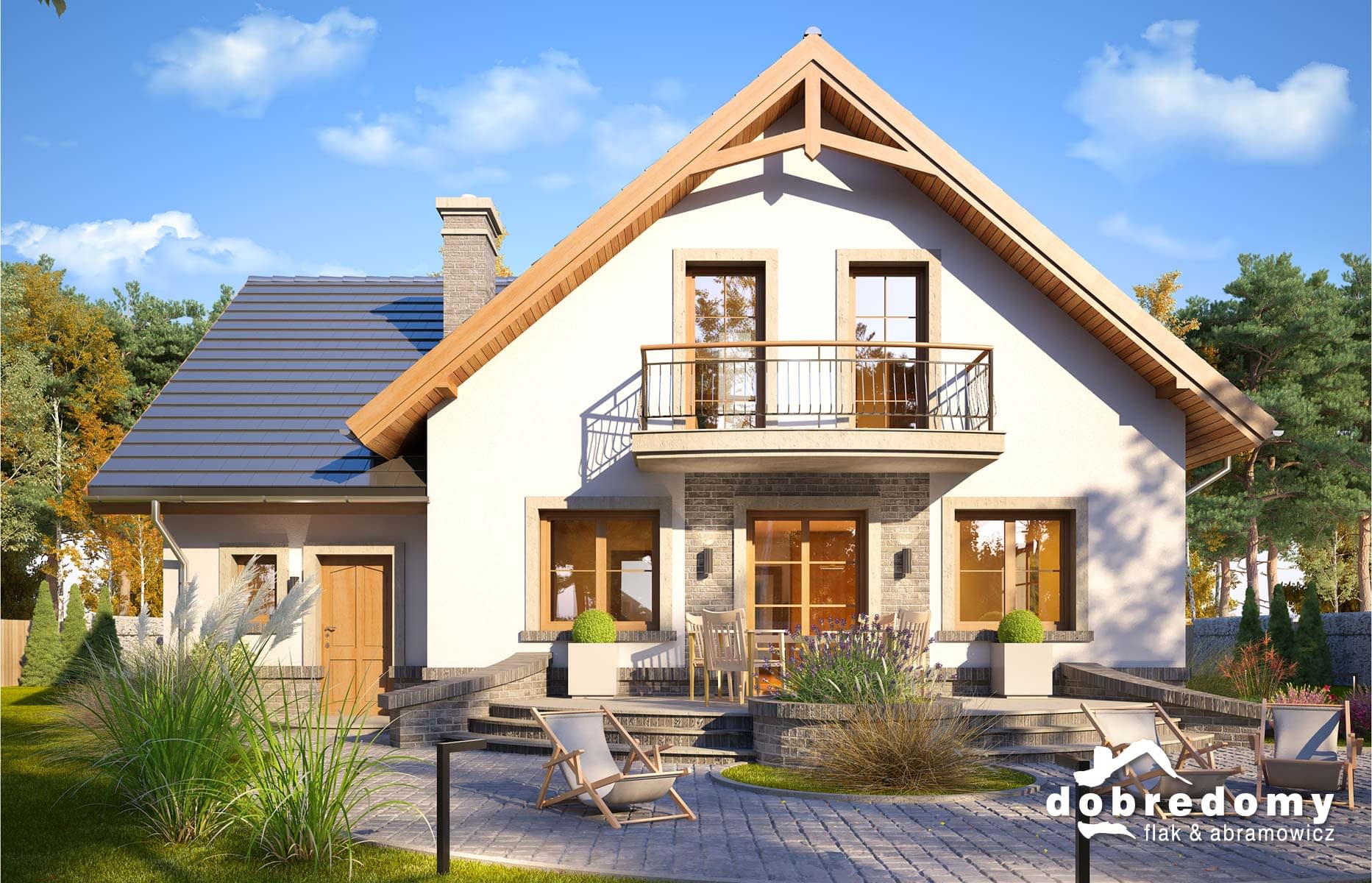

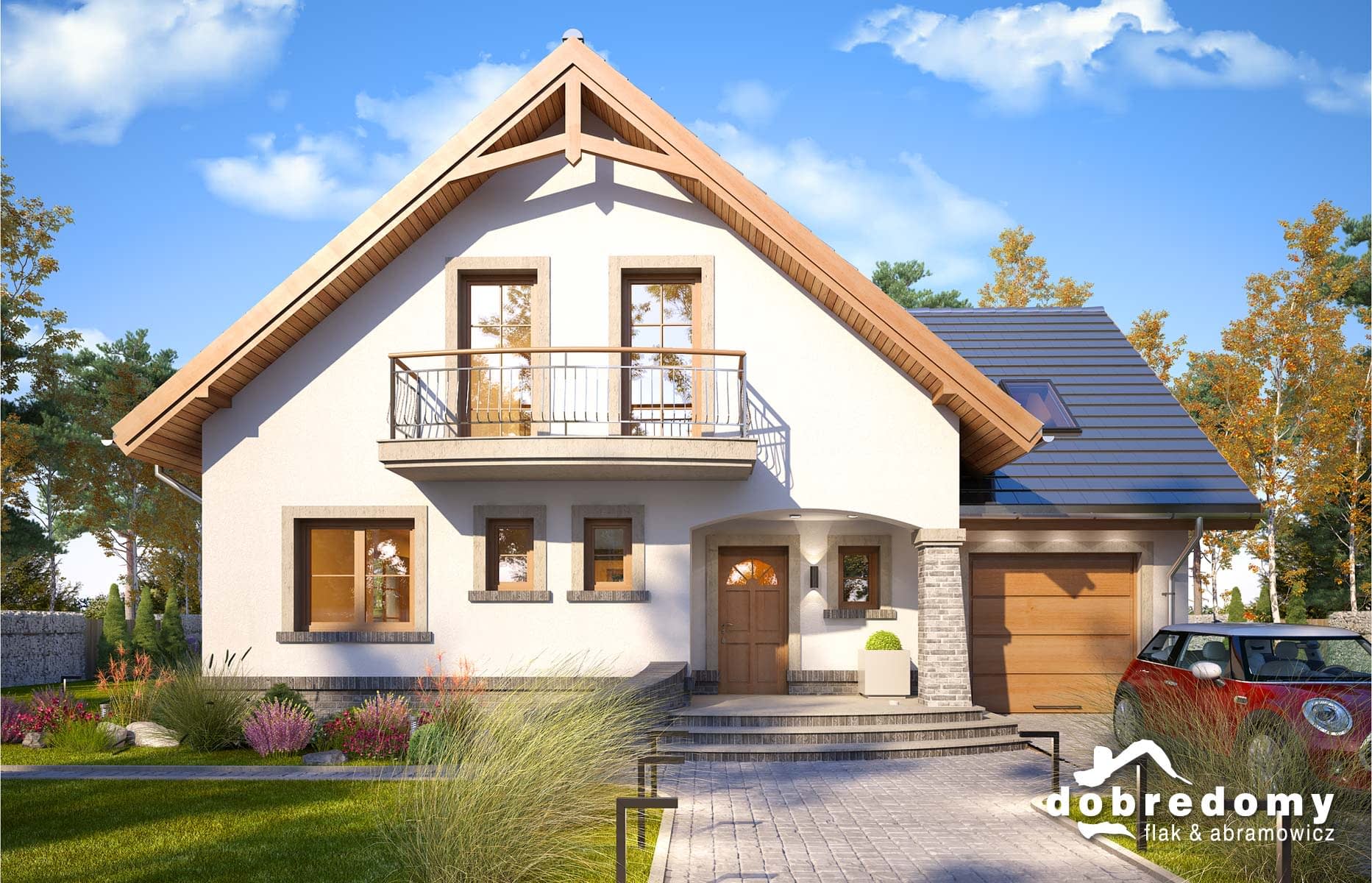

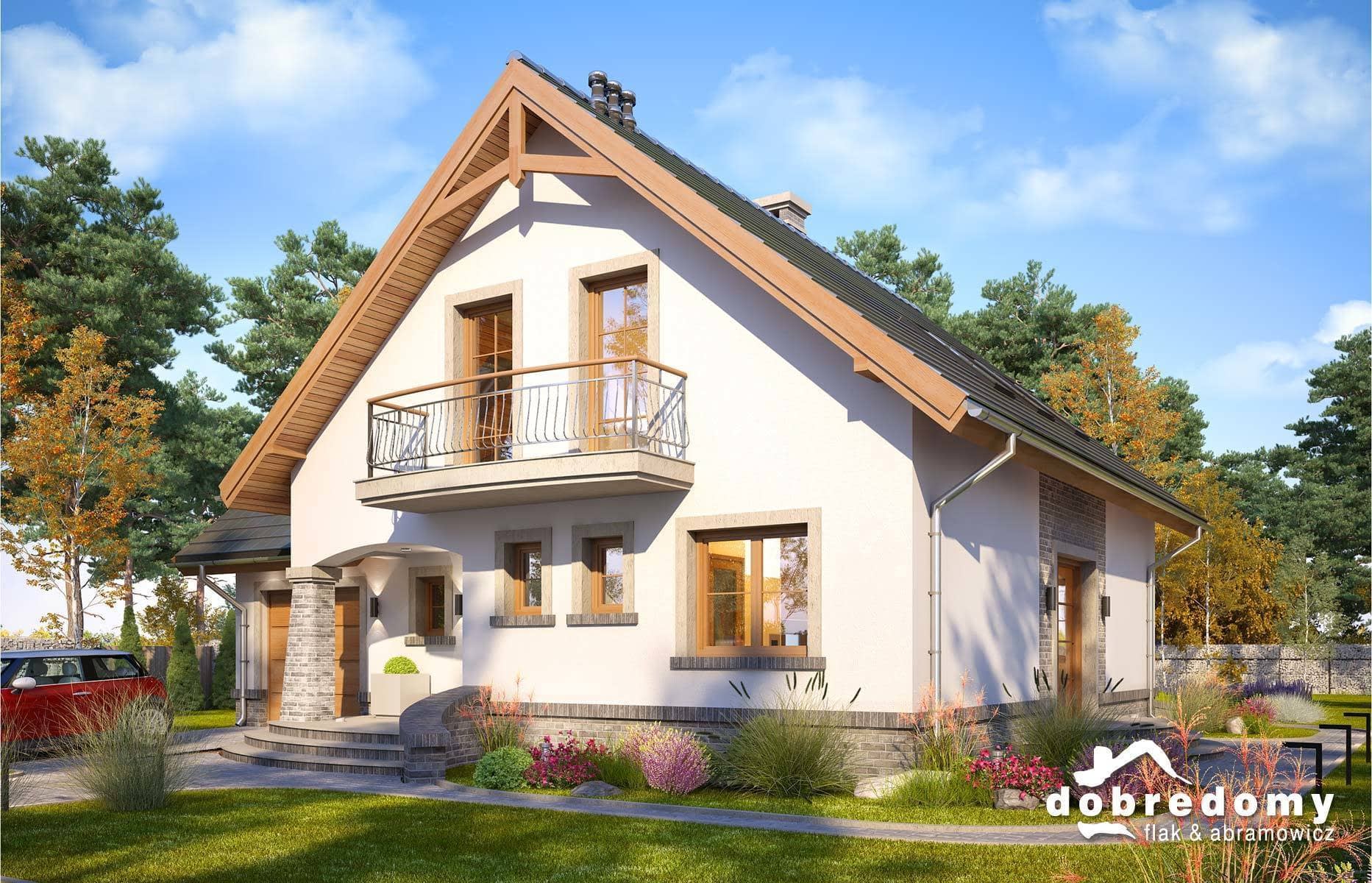

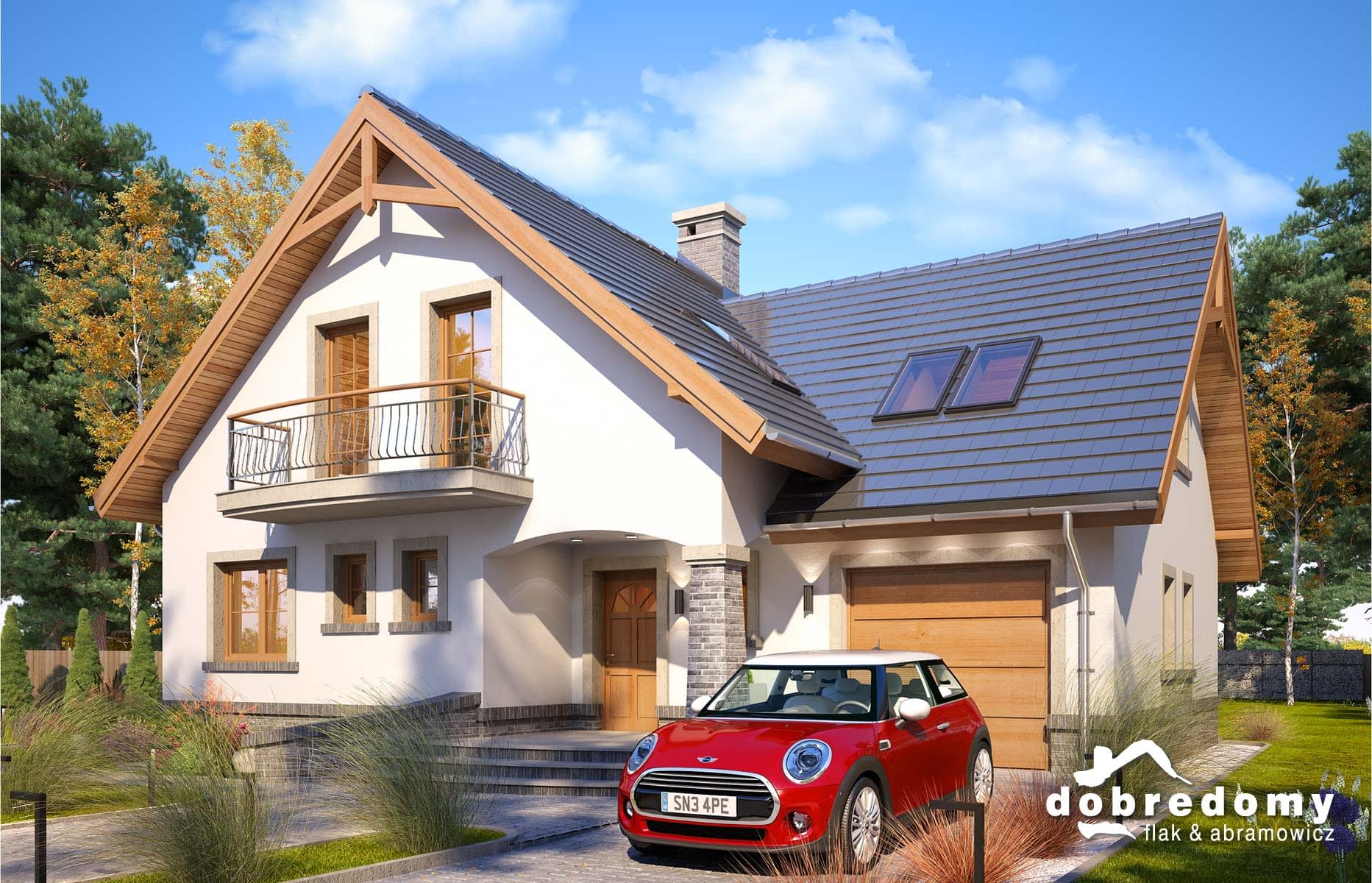

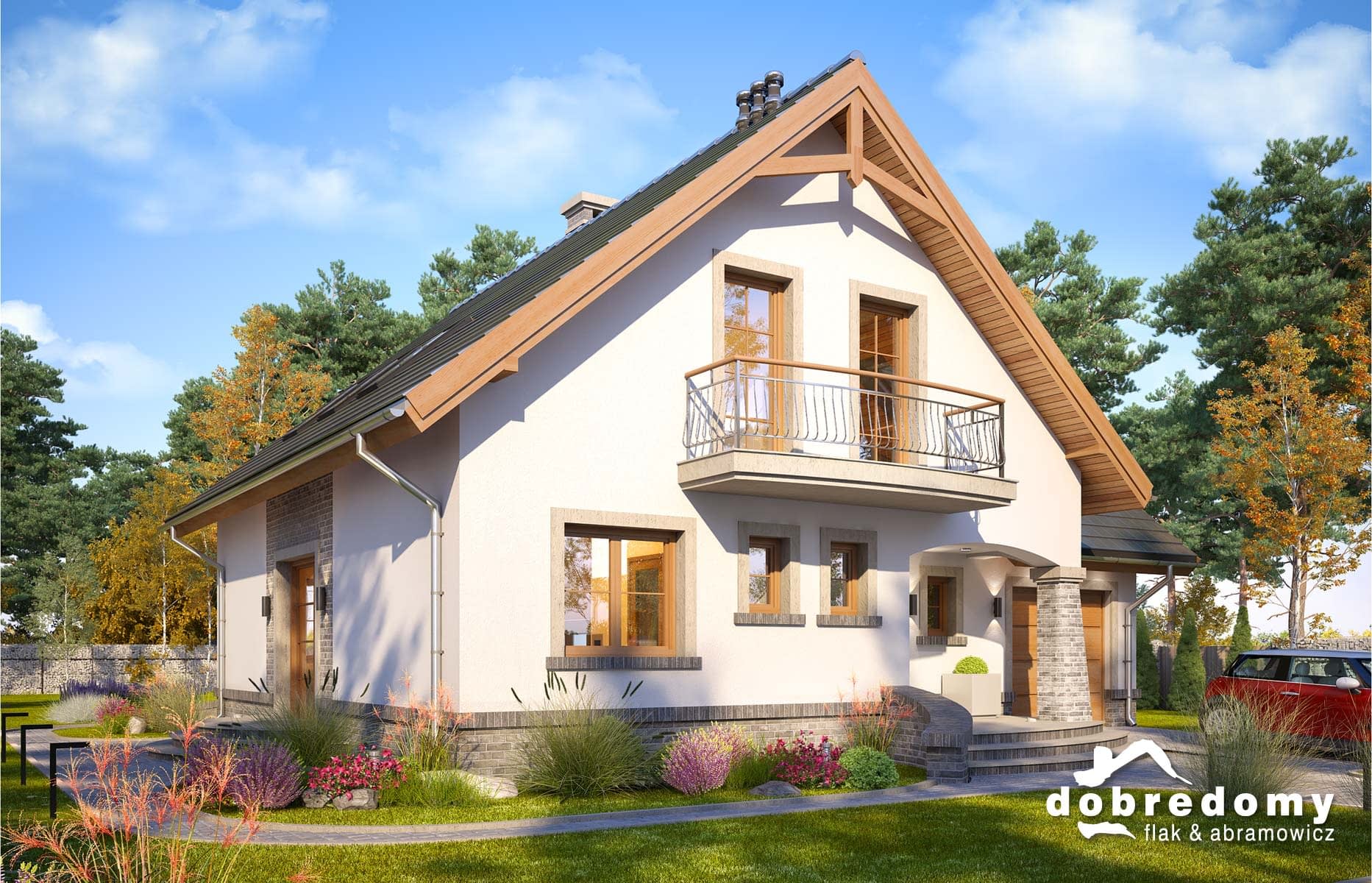

Dom z poddaszem użytkowym, zaprojektowany z myślą o 4-6-osobowej rodzinie.Na parterze zaplanowano pokój dzienny, przestrzennie połączony z jadalnią i kuchnią, spiżarnię, łazienkę, pom. gosp. oraz pokój gościnny/gabinet. Pomieszczenie gospodarcze dostępne z jednostanowiskowego garażu. Poddasze to trzy sypialnie (w tym jedna z własną garderobą), łazienka, pralnia oraz strych, który można zaadaptować na dodatkowy pokój. Projekt może być wykorzystany do zabudowy bliźniaczej. Projekt dostępny w wersji z garażem dwustanowiskowym - Tuliusz V oraz w wersjach z innym układem pomieszczeń: Tuliusz, Tulisz II, Tuliusz III oraz Tuliusz Nowy i Tuliusz Nowy II.
Konstrukcja
Ściany zewnętrzne warstwowe z bloczków gazobetnowych, na fundamentach betonowych. Ściany wewnętrzne z bloczków silikatowych. Strop gęstożebrowy z elementami żelbetowymi. Instalacje Wentylacja grawitacyjna. Ogrzewanie gazowe z grzejnikami. Opcjonalnie można dokupić projekt wentylacji mechanicznej oraz projekt ogrzewania podłogowego za pomocą pompy ciepła.
Elewacje pokryte tynkiem strukturalnym w systemie ociepleń Termo Organika oraz okładziną klinkierową i drewnianą. Pokrycie dachu - dachówka ceramiczna lub cementowa CREATON.
Rzuty

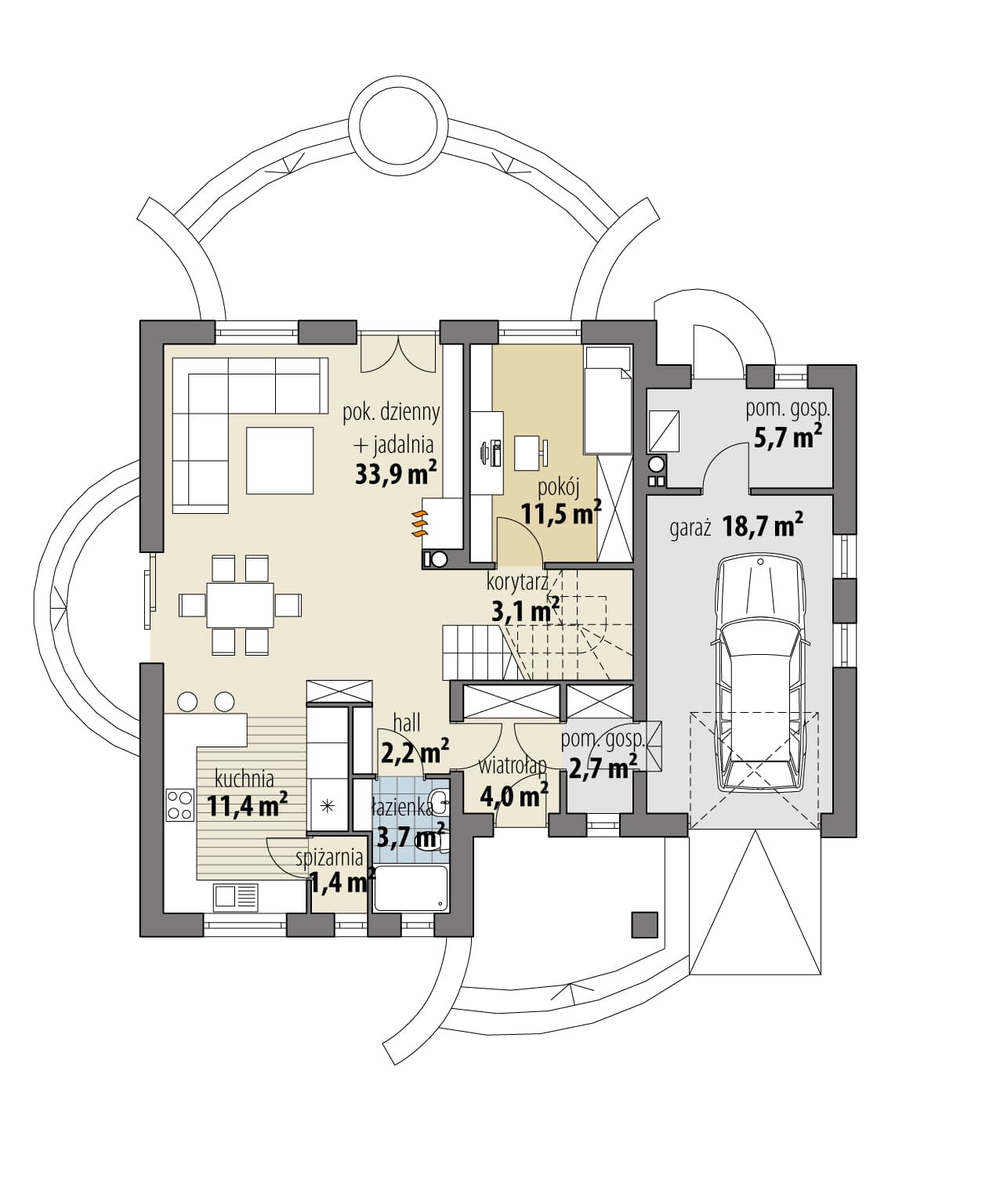

Parter
- 1/1 wiatrołap4
- 1/2 pom. gosp.2.7
- 1/3 hall2.2
- 1/4 łazienka3.7
- 1/5 kuchnia11.4
- 1/6 spiżarnia1.4
- 1/7 pok. dzienny + jadalnia33.9
- 1/8 pokój11.5
- 1/9 korytarz3.1
- 1/10 pom. gosp.5.7
- 1/11 garaż18.7

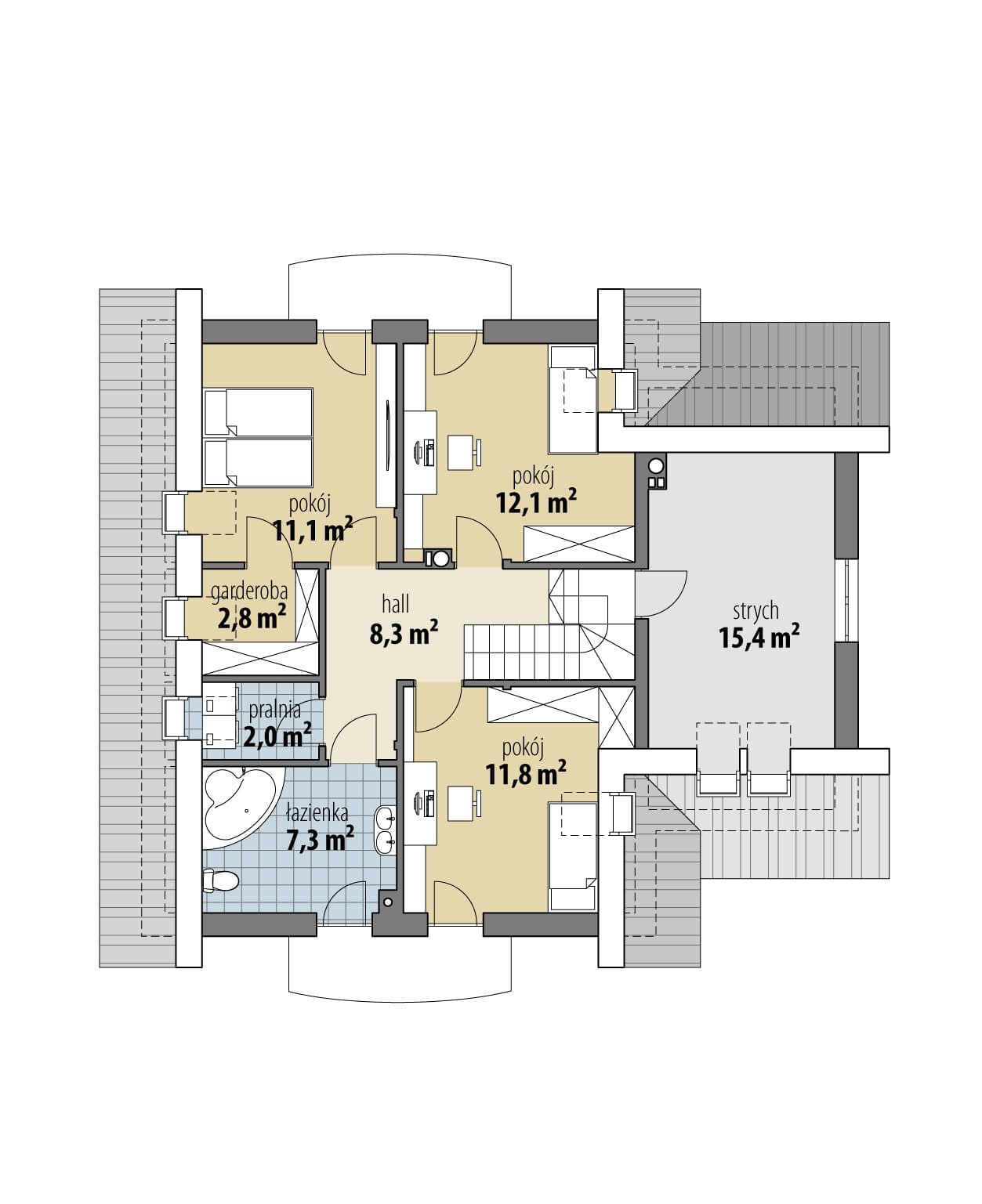

Poddasze
- 2/1 hall8.3
- 2/2 pokój11.8
- 2/3 pokój11.1
- 2/4 garderoba2.8
- 2/5 łazienka7.3
- 2/6 pralnia2
- 2/7 pokój12.1
- 2/8 strych15.4
Dane techniczne
- Powierzchnia użytkowa129.3 m²
- Powierzchnia zabudowy134.3 m²
- Liczba łazienek2
- Liczba pokoi4
- Powierzchnia dachu220.8 m²
- Kubatura527.3 m³
- Wysokość domu8.3 m
- PoddaszeUżytkowe
- Minimalne wymiary działki19.12 x 20.92m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Zawartość projektu
Komplet dokumentacji projektowej stanowi:
1. Trzy (3) egzemplarze projektu architektoniczno-budowlanego
- architektura – opis,
- architektura - rysunki.
2. Dwa (2) egzemplarze projektu technicznego:
- architektura - rysunki,
- konstrukcja - opis,
- konstrukcja - rysunki,
- instalacje sanitarne,
- instalacje sanitarne opis,
- instalacje elektryczne,
- instalacje elektryczne opis.
3. MATERIAŁY POMOCNICZE w 1 egzemplarzu.
- rysunki wykonawcze elementów żelbetowych,
- zestawienie stali zbrojeniowej,
- zestawienie elementów konstrukcyjnych więźby dachowej
- tabela elementów z kosztorysu stanu surowego zamkniętego (obejmującą robociznę, materiały i sprzęt).
Każda dokumentacja projektowa przygotowywana jest na indywidualne zlecenie zamawiającego oraz jest zabezpieczona specjalną plombą z hologramem, której zerwanie lub usunięcie jest jednoznaczne z wykorzystaniem projektu.
Uprawnienia - wszystkie projekty domów mają stosowne uprawnienia i zaświadczenia potwierdzające przynależność do izb wszystkich projektantów, będących autorami prezentowanych na tej stronie koncepcji domów.
Zmiany w projekcie domu, które nie naruszają jego konstrukcji , możecie Państwo wprowadzać we współpracy z projektantem adaptującym projekt gotowy, bez konieczności konsultowania tego z autorem dokumentacji.
Poniżej prezentujemy zakres zmian, które nie wymagają zgody ze strony naszej Pracowni:
- Zmiany wymiarów fundamentów wynikające z dostosowania budynku do lokalnych warunków gruntowych.
- Wprowadzenie całkowitego lub częściowego podpiwniczenia budynku pod warunkiem nie wynoszenia poziomu parteru w stosunku do poziomu terenu.
- Zaprojektowanie użycia innych materiałów na konstrukcję budynku (ściany stropy) przy zachowaniu wymaganych przepisami i normami parametrów oraz pod warunkiem zachowania walorów użytkowych budynku.
- Rodzaj stropów – przy zachowaniu układu konstrukcji i wymaganych przepisami oraz normami parametrów.
- Materiały ścian zewnętrznych i wykończeniowych (tynki, posadzki, dachówki, izolacja cieplna i przeciwwilgociowa) pod warunkiem utrzymania wymaganych parametrów (tj. np. wytrzymałość, ciepłochłonność).
- Program użytkowy wewnątrz budynku; np. przesunięcie lub likwidacja ścian działowych i zmiana lokalizacji, ilości i kształtu okien oraz drzwi, przy zachowaniu wymaganych przepisami i normami parametrów.
- Kąt nachylenia dachu do 10 proc. lub 5 stopni, pod warunkiem dostosowania konstrukcyjnego i zachowania formy architektonicznej.
- Zmiana przekrojów elementów konstrukcji dachowej wynikająca z dostosowania do materiałów pokrycia lub z dostosowania budynku do innych stref śniegowych i wiatrowych niż podano w projekcie.
- Kolorystyka elewacji, detali dekoracyjnych, kształtu podjazdów i tarasów.
- Instalacja: wodna, kanalizacyjna, gazowa, elektryczna i centralnego ogrzewania - pod warunkiem zachowania obowiązujących norm i przepisów prawa budowlanego.
- Realizacja projektu wg. lustrzanego odbicia.
Polecane projekty
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Projekt wentylacji mechanicznej
700 zł
Kosztorys
861 zł
Dodatkowy egzemplarz projektu
246 zł
Projekt instalacji centralnego ogrzewania zasilanego pompą ciepła
650 zł
