Turkusowy (CE)

5 880 zł

Projekt domu Turkusowy (CE)

Autor projektu:MTM STYL Sp. z o.o. Sp.k
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
6 200 zł5 880 zł

Promocja ważna do

03-08-2021

Zadaj pytanie
  • Typ projektuBliźniak
  • Powierzchnia użytkowa118.2 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażJednostanowiskowy
  • DachCzterospadowy
  • Kąt nach. dachu21°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Oczyszczacz powietrza Aeroprime X Auto

Opis

Zgodność z WT 2012 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

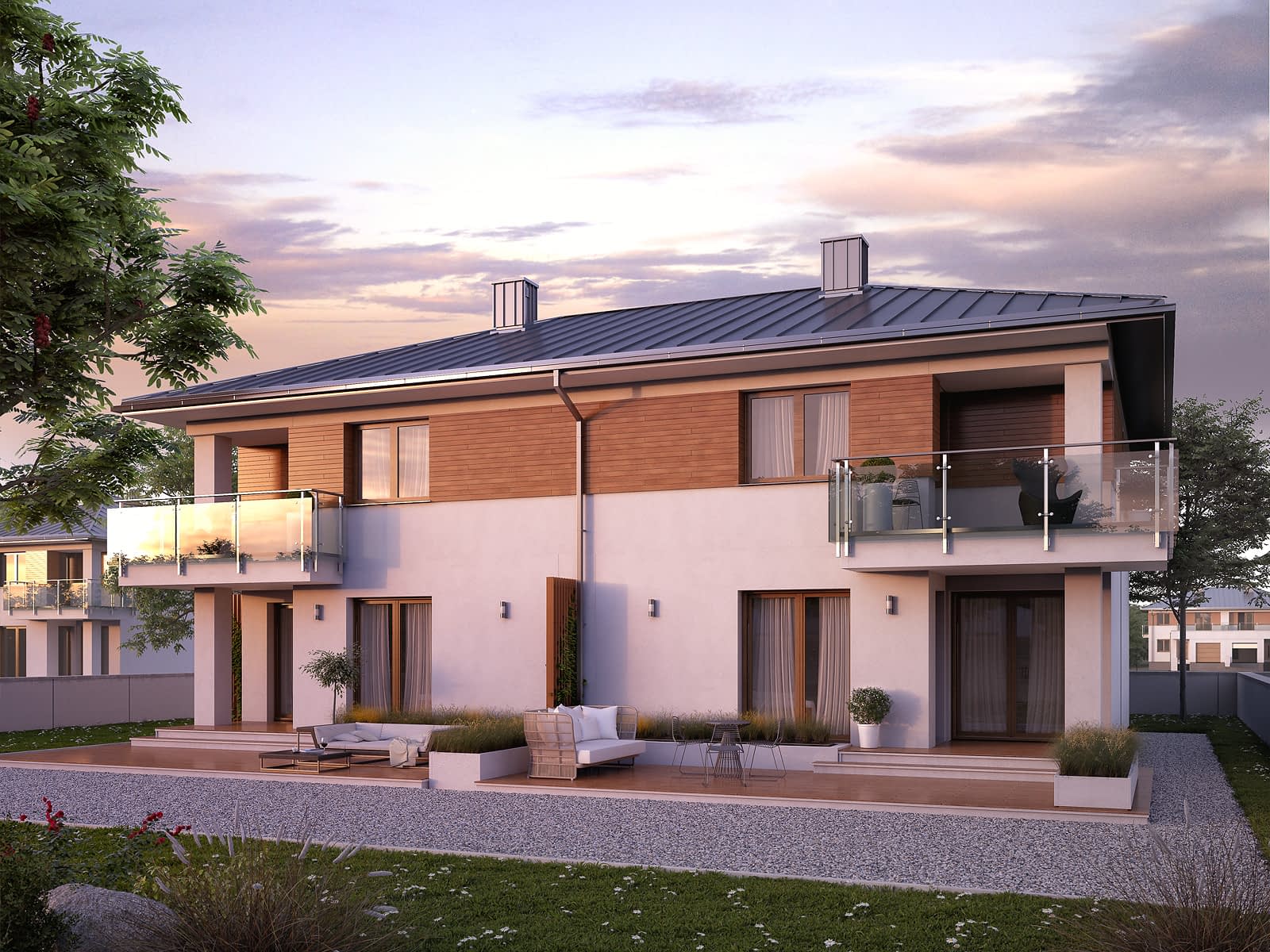

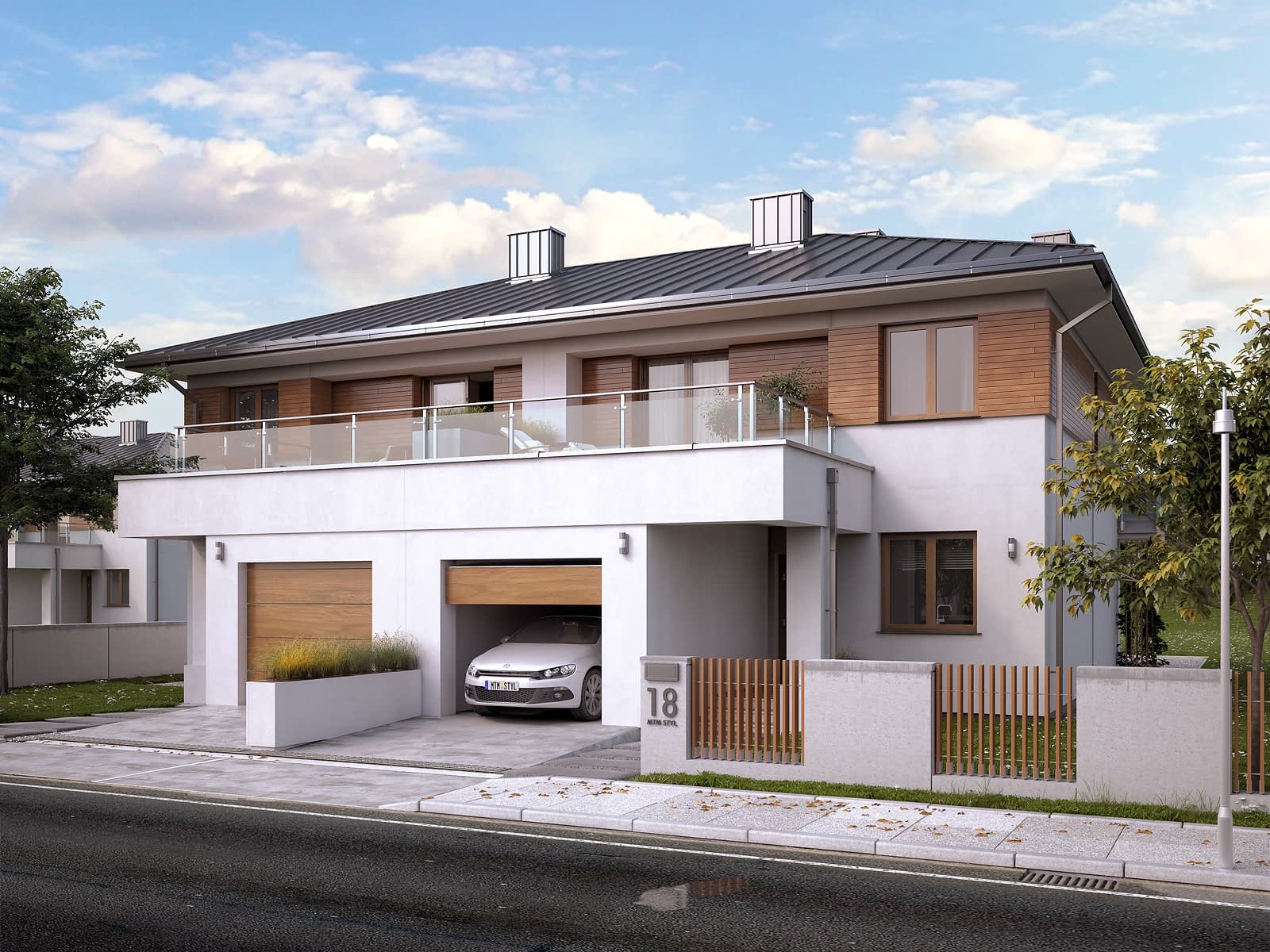

Turkusowy to projekt domu w zabudowie bliźniaczej. Układ funkcjonalny odpowiada potrzebom 4 osobowej rodziny. Na parterze zaprojektowano strefę dzienną, na którą składa się kuchnia ze spiżarnią, salon z jadalnią oraz łazienka. Na piętrze znajduje się strefa nocna z trzema sypialniami, łazienką oraz garderobą. Pokrycie z blachy na rąbek, oszczędna kompozycja kolorystyczna, szklane balustrady orazi biały tynk na elewacji nadają tradycyjnej formie domu piętrowego bardziej współczesnego i nowoczesnego charakteru. Rozwiązanie materiałowe oraz spójna oszczędna forma budynku zaliczają zaprojektowany obiekt do kategorii budynków energooszczędnych.

Konstrukcja

Ściany: 2-warstwowe - pustak ceramiczny + styropian Termo Organika, Stropy: żelbetowe, wylewane, Dach: blacha na rąbek stojący Ruukki Classic, kąt nachylenia 21°

Rzuty

Usytuowanie na działce

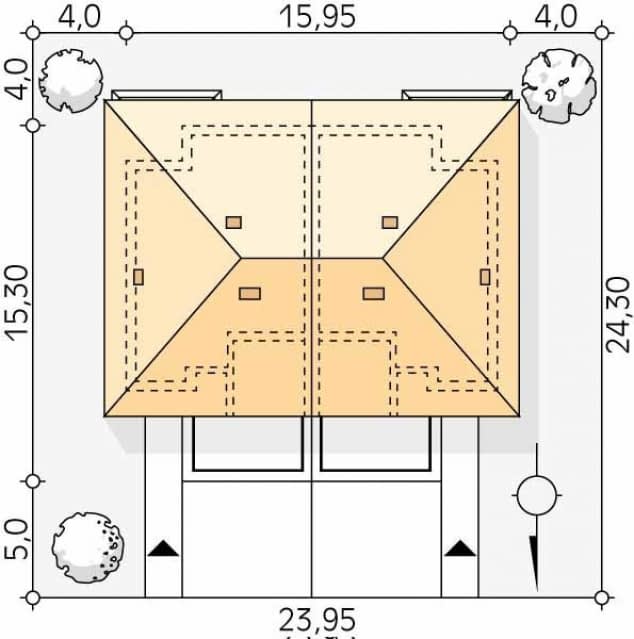

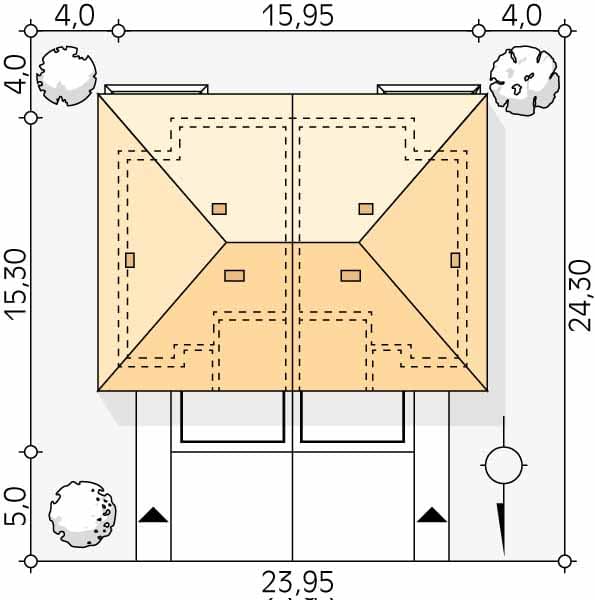

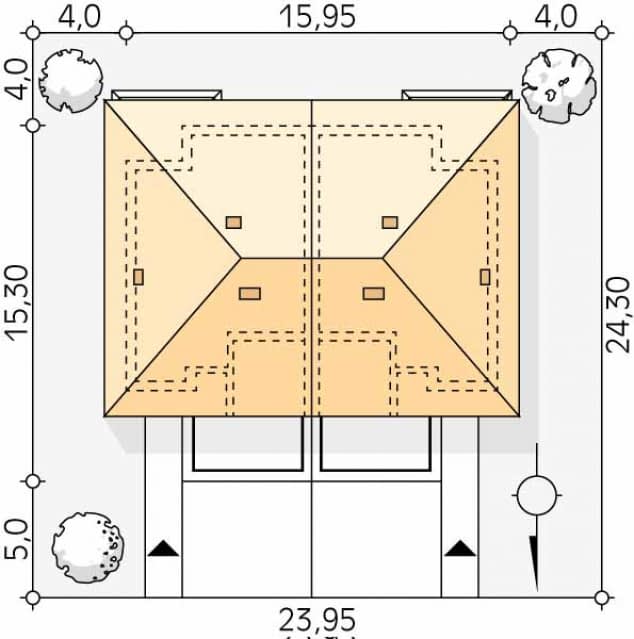

Rzut projektu Turkusowy (CE) - Usytuowanie na działce

parter

  • wiatrołap2.51
  • hol7.5
  • kuchnia9.03
  • spiżarnia1.37
  • jadalnia9.02
  • salon20.04
  • schody5.41
  • wc1.67
  • kotłownia3.28
  • garaż17.62

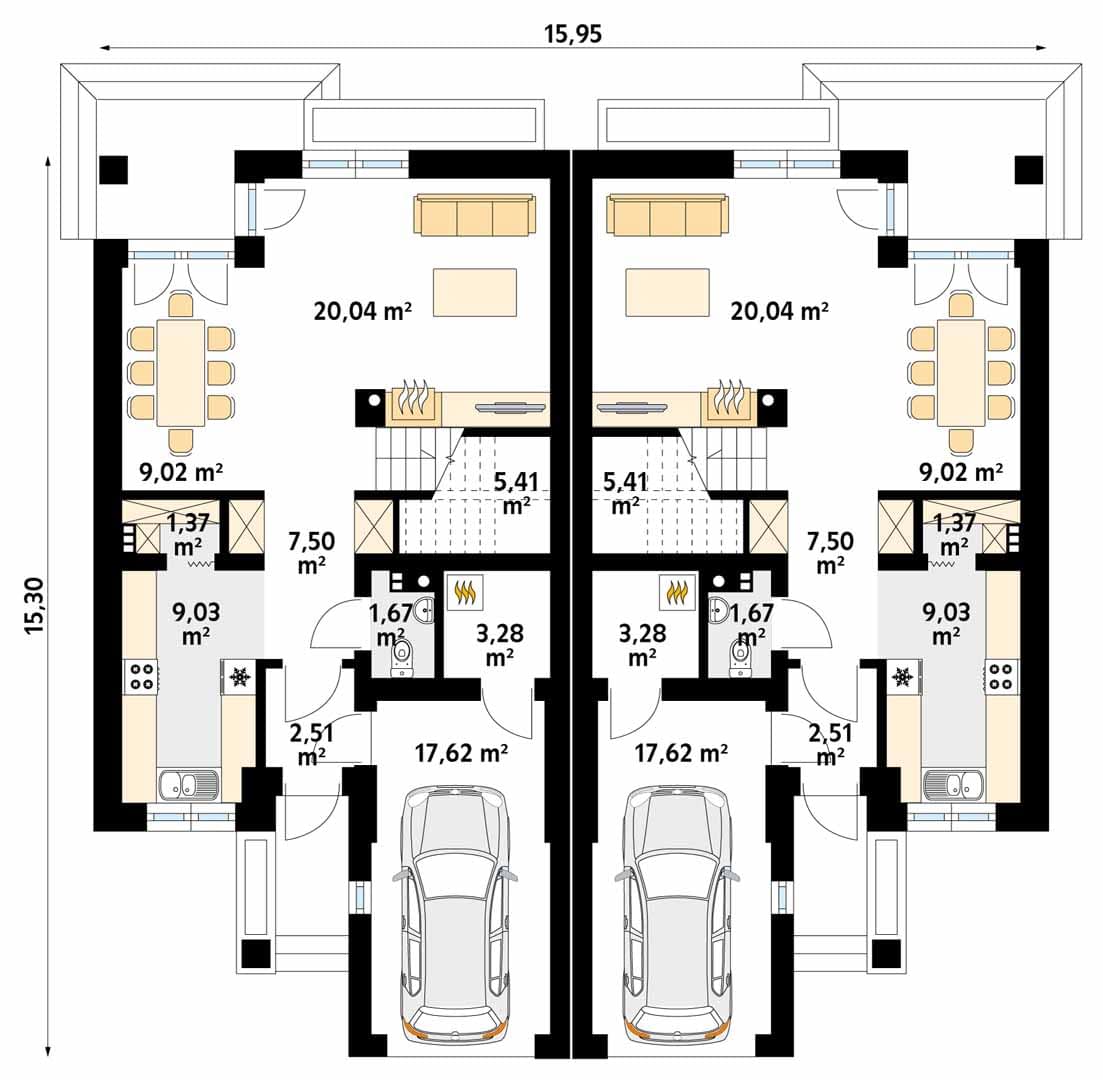

Rzut projektu Turkusowy (CE) - parter

poddasze

  • korytarz/komunikacja4.83
  • pokój18.71
  • garderoba4.21
  • łazienka6.17
  • pokój12.53
  • pokój11.94

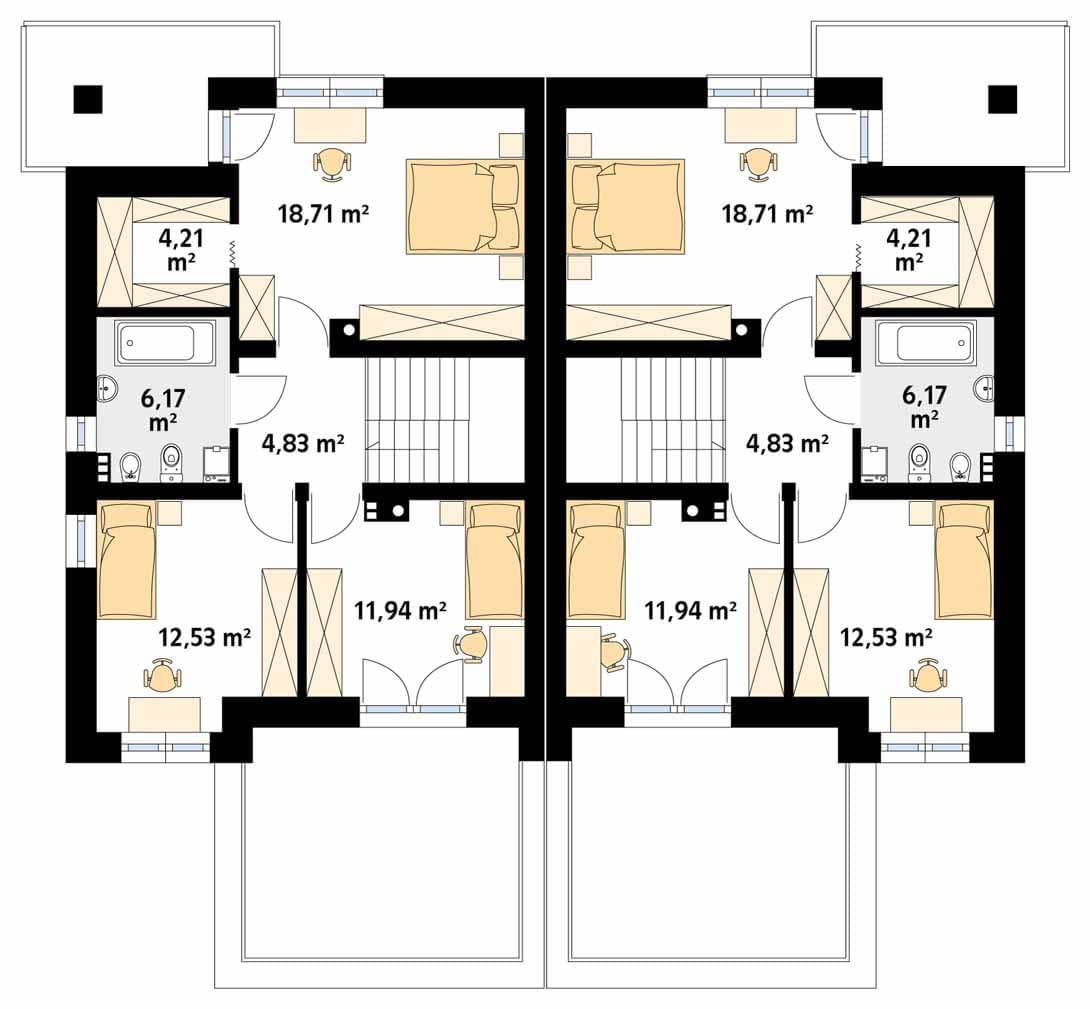

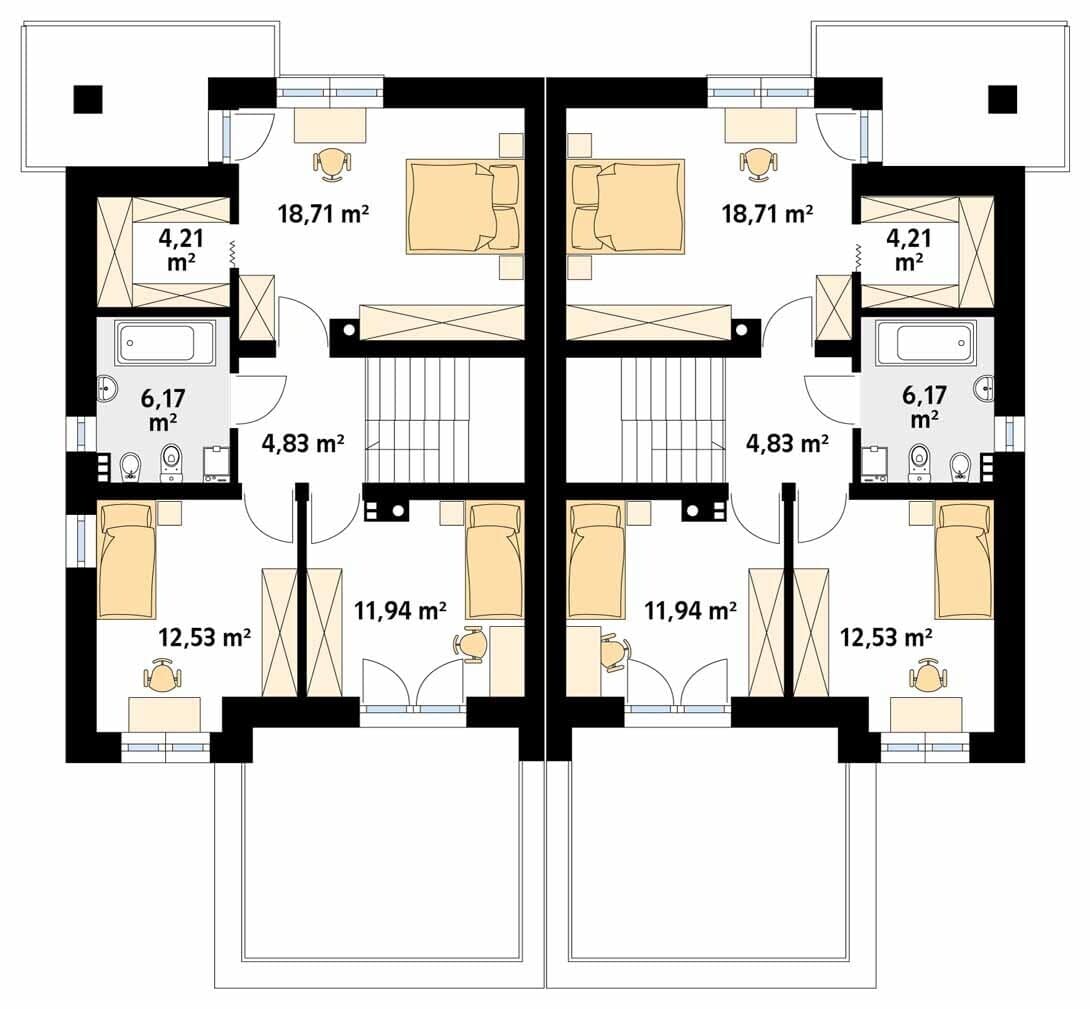

Rzut projektu Turkusowy (CE) - poddasze

Dane techniczne

  • Powierzchnia użytkowa118.2 m²
  • Powierzchnia zabudowy112.58 m²
  • Liczba pokoi5
  • Powierzchnia dachu123.34 m²
  • Kubatura712.5 m³
  • Długość domu15.3 m
  • Szerokość domu15.95 m
  • Wysokość domu8.94 m
  • Minimalne wymiary działki24.3 x 23.95m
  • GarażJednostanowiskowy
  • Rodzaj dachuCzterospadowy
  • Kąt nach. dachu21°

Instalacja grzewcza

  • EUco34.1 kwH/m²/rok

Zawartość projektu

*ważne informacje dodatkowe z dnia 21.04.2021r.

PROJEKT SKŁADA SIĘ Z:

  • Projekt architektoniczno-budowlany wraz z projektem zagospodarowania działki lub terenu - 3 egzemplarze,
  • Projekt techniczny - 3 egzemplarze.

Projekt architektoniczno-budowlany

Projekt zawiera rysunki architektoniczne w skali 1:50 lub 1:100:

  • rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
  • rzut dachu,
  • przekroje,
  • opisy przegród,
  • elewacje budynku,
  • wykaz stolarki okiennej i drzwiowej,
  • detale rozwiązań architektonicznych.

Projekt zawiera również opis techniczny, który wskazuje:

  • zamierzony sposób użytkowania obiektu budowlanego,
  • charakterystyczne parametry techniczne obiektu budowlanego (zestawienie powierzchni, kubatury, wysokość, wymiary, liczba kondygnacji),
  • informację o sposobie posadowienia obiektu budowlanego,
  • projektowane rozwiązania materiałowe i techniczne, mające wpływ na otoczenie, w tym środowisko,
  • informację o wyposażeniu technicznym budynku, w tym projektowanym źródle ciepła do ogrzewania i przygotowania ciepłej wody użytkowej,
  • inne wymagane opinie, uzgodnienia i pozwolenia.

Projekt Techniczny

Projekt techniczny zawiera:

  • Opis techniczny i konstrukcyjny,
  • Część architektoniczną (rzuty, przekroje, elewacje, wykaz stolarki w skali 1:50 lub 1:100),
  • Część konstrukcyjną (rysunki w skali 1:25 lub 1:50) na którą składa się:
    • rzuty fundamentów,
    • rzuty konstrukcyjne poszczególnych kondygnacji,
    • wykaz drewna na więźbę dachową i jej rzut,
    • wykaz stali zbrojeniowej,
    • szczegółowe rysunki detali konstrukcyjnych wraz z rozrysowanym zbrojeniem w skali 1:10 lub 1:20.
  • Instalacje sanitarne, które zwierają:
    • opis techniczny,
    • niezbędne obliczenia,
    • schematy instalacyjne przebiegu instalacji wodno-kanalizacyjnej,
    • schemat instalacji CO wraz z doborem grzejników,
    • schemat i rozwinięcie instalacji gazowej,
    • schemat kotłowni wraz z doborem kotła,
    • schemat podłączenia wodomierza i gazomierza.
  • Instalacje elektryczne zawierające:
    • opis techniczny i obliczenia instalacji elektrycznej i odgromowej,
    • schemat rozmieszczenia elementów instalacji elektrycznej,
    • schemat szafki bezpiecznikowej,
    • schemat tablicy bezpiecznikowej,
    • schemat instalacji telefonicznej.

Autor projektu wyraża zgodę na zmiany, które dopuszczają następujący zakres adaptacji:

  • dostosowanie fundamentów do warunków geotechnicznych w miejscu posadowienia budynku
  • realizacja budynku w lustrzanym odbiciu
  • zmiana technologii wykonania domu: materiałów ściennych, izolacyjnych, wykończeniowych przy spełnieniu wymaganych normą własności ścian
  • zmiany wymiarów rzutu poziomego budynku w granicach 5%
  • zmiana rodzajów stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości
  • zmiana pokrycia dachowego na ciężkie po dostosowaniu konstrukcji budynku do zwiększonego ciężaru pokrycia dachowego, zmiana kąta nachylenia dachu w granicach 5%
  • podpiwniczenie budynku lub rezygnacja z podpiwniczenia
  • zmiana lokalizacji ścian działowych i wewnętrznych otworów drzwiowych ( przy zachowaniu nośności elementów konstrukcyjnych budynku)
  • zmiana wykonania wewnętrznych instalacji sanitarnych i elektrycznych zgodnie z uzyskanymi warunkami zapewnienia dostaw mediów do budynku mieszkalnego
  • zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych.

Powyższe zamiany muszą być dokonane z zachowaniem obowiązujących norm i przepisów prawa budowlanego przez osoby posiadające odpowiednie uprawnienia. Wszelkie pozostałe zmiany w projektach wymagają odrębnej zgody autorów.

Dodatkowo do zakupionego projektu dołączone są

  • Uprawnienia projektantów,
  • Standardową zgodę na zmiany,
  • Projektowaną charakterystykę energetyczną,
  • Rzut w skali 1:500 do projektu zagospodarowania działki,
  • Informację BIOZ (Bezpieczeństwo i Ochrona Zdrowia w czasie budowy).

*Cena dodatków wymieniona poniżej zależna jest od projektu:

  • dodatkowy egzemplarz projektu,
  • elektroniczna wersja projektu,
  • schemat rekuperacji,
  • kosztorys.
