Projekt domu Szafir wariant B

Zgodność z WT 2021 i Eurokodami

Opis projektu

Wariant z doprojektowanym garażem oraz ze zmienionym układem pomieszczeń na parterze.

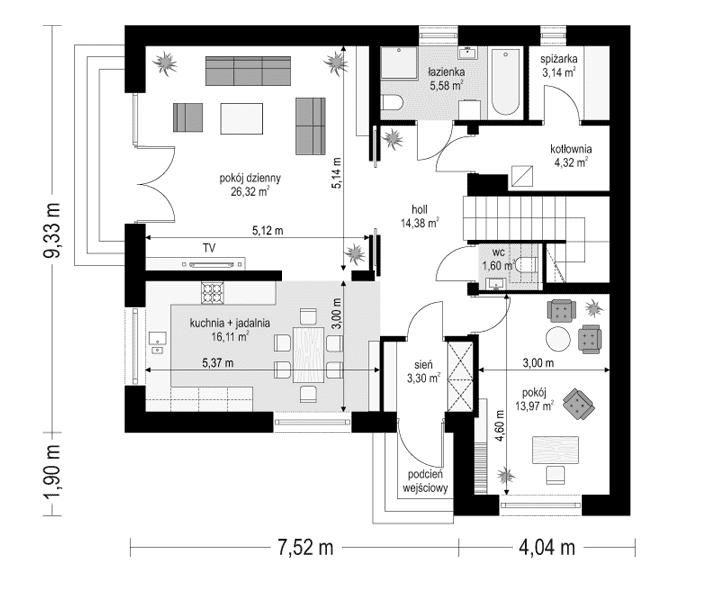

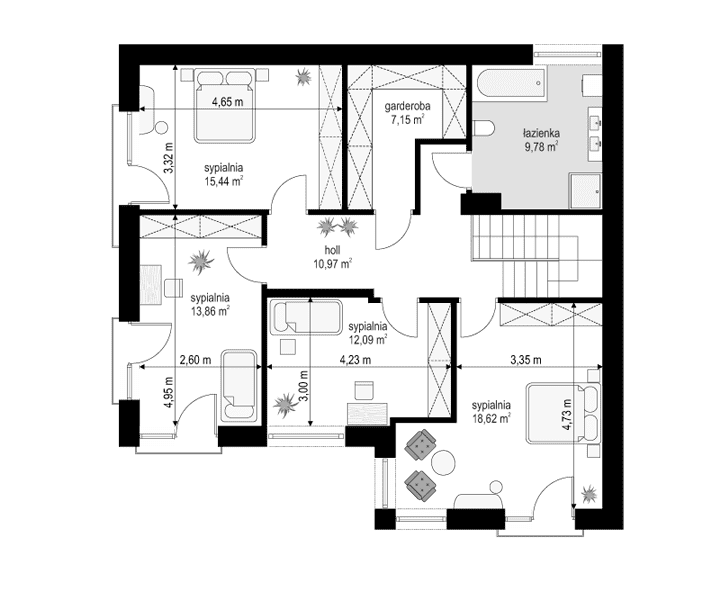

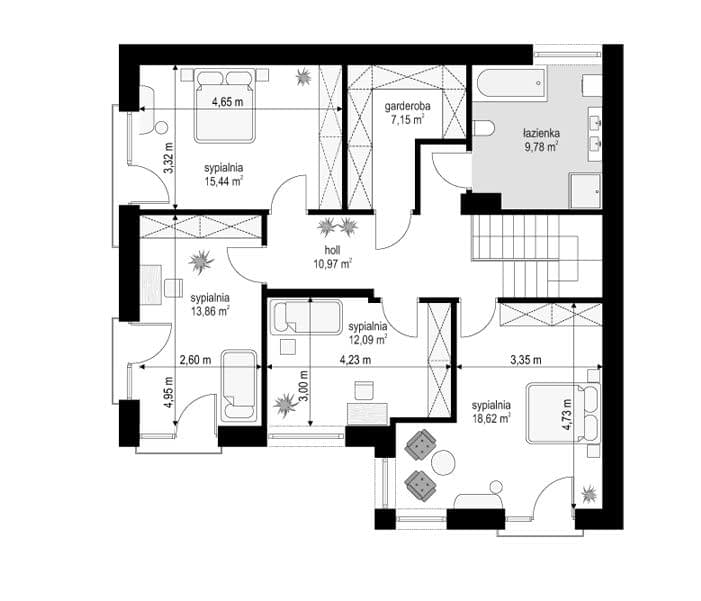

Projekt domu Szafir to piętrowy dom jednorodzinny, przeznaczony dla 4-6cioosobowej rodziny, o nowoczesnej architekturze i oryginalnych rozwiązaniach. Podstawową zaletą projektu domu Szafir jest jego prosta konstrukcja. Całość zbudowanego na planie prostokąta wnętrza ma tylko dwa słupy konstrukcyjne wewnątrz, dzięki czemu można dowolnie kształtować wnętrze – zarówno na parterze, jak i na piętrze. Dzięki monolitycznemu stropowi nad parterem, można zmieniać ustawienia ścianek działowych, zmniejszać lub zwiększać pokoje, tworzyć dodatkowe łazienki lub garderoby – wedle indywidualnych potrzeb Inwestora. W projekcie podstawowym zaproponowaliśmy następujący układ wnętrz: na parterze jednoprzestrzenna część dzienna, z holem, reprezentacyjnymi schodami, otwartą kuchnią z wyspą, salonem z kominkiem i ścianą TV, oraz jadalnią w pięknym łukowym wykuszu, dzięki któremu domownicy poczują się, jakby jedli posiłki w ogrodzie. Na parterze zaprojektowano dodatkowy pokój, pomieszczenie gospodarcze i łazienkę z sauną. Na piętrze mamy cztery sypialnie z dużymi szafami wbudowanymi, oraz piękną łazienkę. Wnętrze można oczywiście podzielić w inny sposób, pozostawiając tylko słupy konstrukcyjne i klatkę schodową. Dom jest energooszczędny – bardzo dobrze ocieplony, z wentylacją mechaniczną i z kotłem gazowym ( lub pompą ciepła na życzenie klienta ). Prosta konstrukcja domu Szafir ułatwi budowę, natomiast zwarta bryła i dobre izolacje pozwolą utrzymać koszty ogrzewania na niskim poziomie. Zapraszamy!

Konstrukcja

• Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
• Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
• Stropmonolityczny żelbetowy wylewany
• Elewacjetynk cienkowarstwowy na styropianie
• Pokrycie dachudachówka ceramiczna

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

• Zmianę obrysu zewnętrznego ścian zewnętrznych.
• Zmianę obrysu wewnętrznego ścian zewnętrznych.
• Zmianę układu ścian wewnętrznych działowych.
• Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
• Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
• Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
• Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
• Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
• Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
• Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
• Likwidację lub dodanie dowolnej ilości:
• lukarn,
• wykuszy,
• podcieni,
• balkonów,
• loggii,
• kolumn,
• pilastrów,
• ganków,
• werand.
• Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
• Zmianę rodzaju pokrycia dachowego.
• Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
