Projekt domu Tytan 4

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

6 640 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa134.26 m²
KondygnacjePiętrowy
GarażDwustanowiskowy
DachWielospadowy
Kąt nach. dachu25°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Projekt domu Tytan 4 jest nową wersją popularnego projektu Tytan. Piętrowy dom, przeznaczony dla 4-6cioosobowej rodziny, o zwartej bryle, zbudowany na planie prostokąta, z dobudowanym garażem dwustanowiskowym. Budynek doskonale nadaje się na działkę w niekorzystnym nasłonecznieniem (ze słońcem od strony wjazdu). Prosta bryła, nowoczesny wyraz architektoniczny, połączony z funkcjonalnym wnętrzem, daje bardzo korzystne połączenie. Projekt domu Tytan 4 mimo, że nie ma dużej powierzchni użytkowej, sprawia wrażenie przestronnego i komfortowego. Na parterze zaprojektowaną jedną otwartą przestrzeń dzienną z holem, salonem, aneksem jadalnym i kuchnią. Na piętrze zaprojektowano apartament rodziców, z dużą sypialnią, łazienką i garderobą, dwie sypialnie dzieci z łazienką, oraz dodatkowy pokój (gabinet, sypialnię gościnną). Na parterze mamy dodatkowo,duży dwustanowiskowy garaż, oraz kotłownię, a przy kuchni spiżarnię. Prosta konstrukcja domu, jego zwarta bryła zapewnią niedrogą i nieskomplikowaną budowę, oraz niewielkie późniejsze koszty utrzymania budynku. Zastosowane nowoczesne technologie, dobre izolacje polepszają energooszczędność budynku. Wygląd zewnętrzny domu : elewacje podzielono na poziome pasy wykończone różnymi materiałami (tynk, drewno, cegła klinkierowa). To daje wrażenie nowoczesności i właściwych proporcji. Detale wykończeń elewacji : gzymsy, parapety, okładziny ścian, czy duże przeszklenia - wszystkie one tworzą atrakcyjny styl domu. Projekt domu Tytan 4 to solidny, niewielki, funkcjonalnie zaprojektowany dom, w sam raz dla kilkuosobowej rodziny pragnącej mieszkać z nowoczesnej architekturze. Prostota konstrukcji pozwoli utrzymać koszt budowy w granicach rozsądku, a energooszczędne rozwiązania pozwolą osiągnąć niskie koszty utrzymania. Tytan 4 dostępny jest także odbiciu lustrzanym. Zapraszamy do zapoznania się z pełną ofertą pracowni MG Projekt: Tytan, Tytan 2, Tytan 2B, Tytan 3.

Konstrukcja

Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
StropTeriva

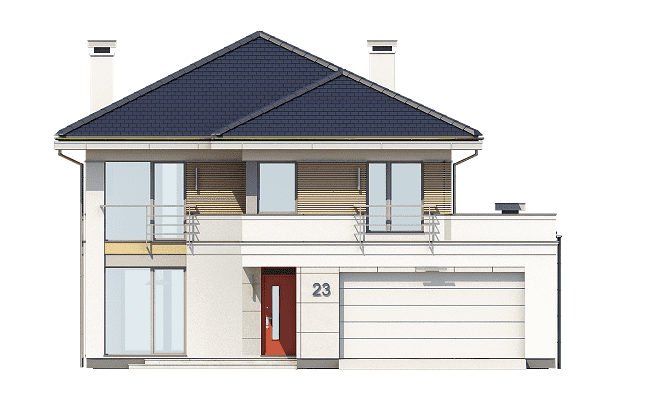

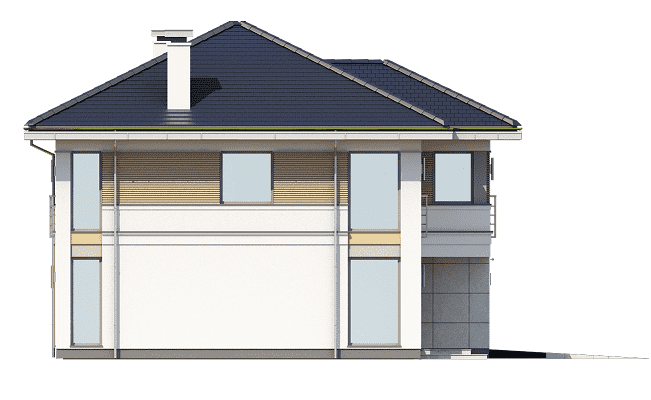

Elewacjetynk cienkowarstwowy na styropianie
Pokrycie dachudachówka ceramiczna

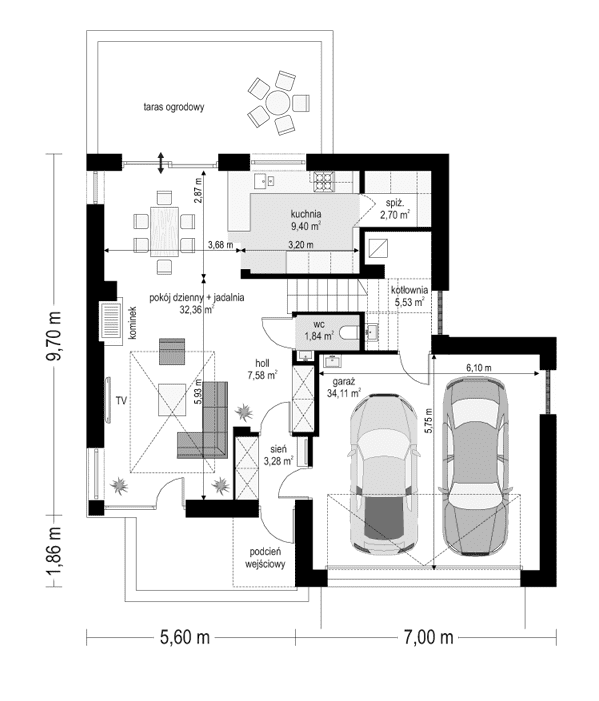

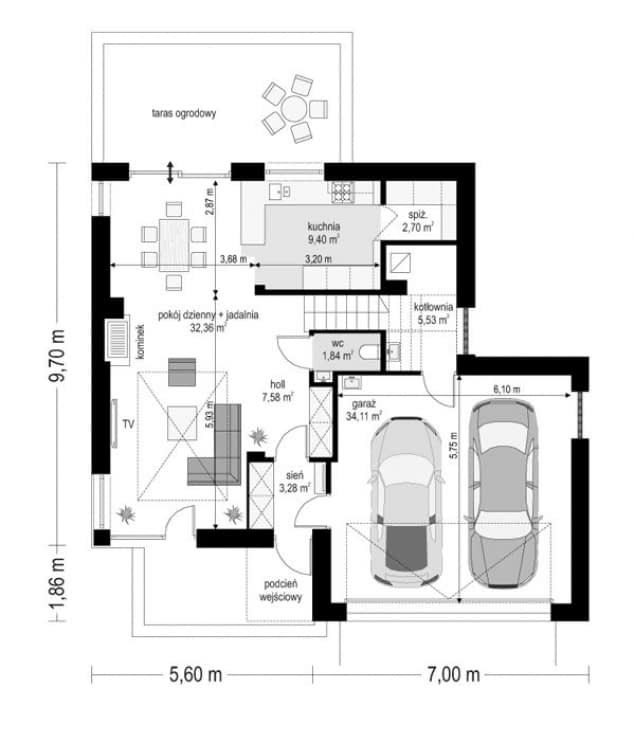

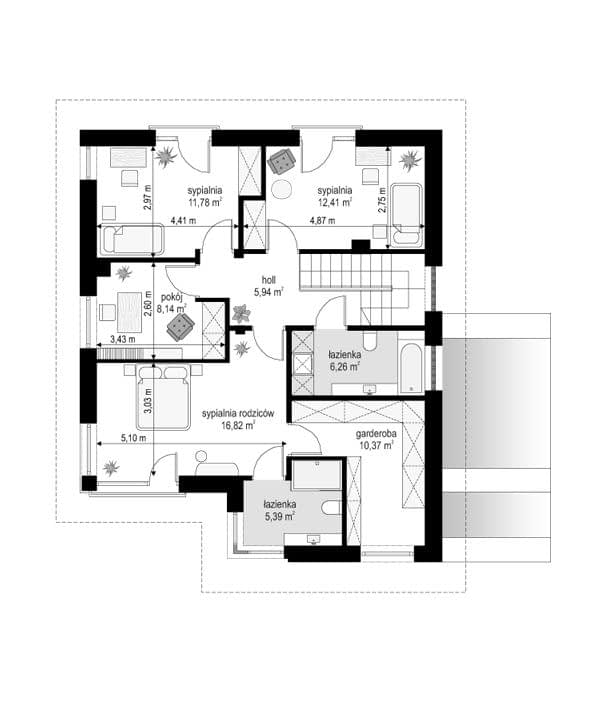

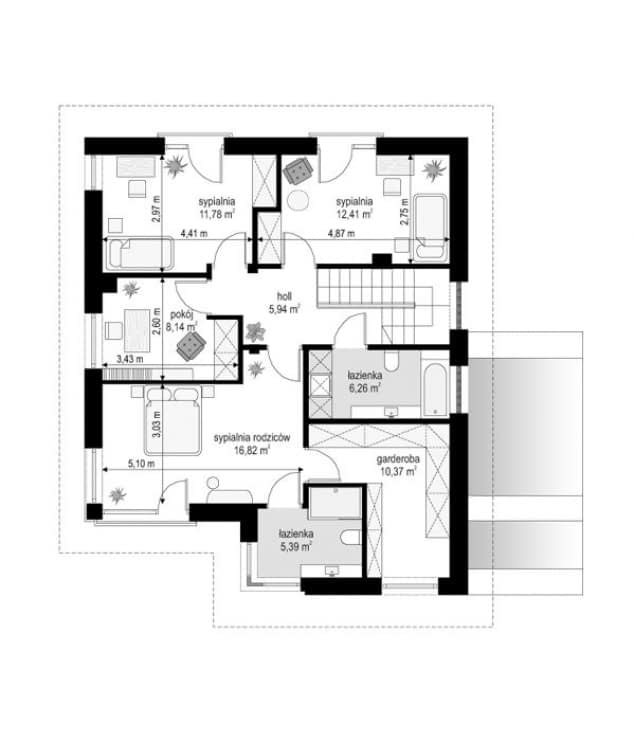

Rzuty

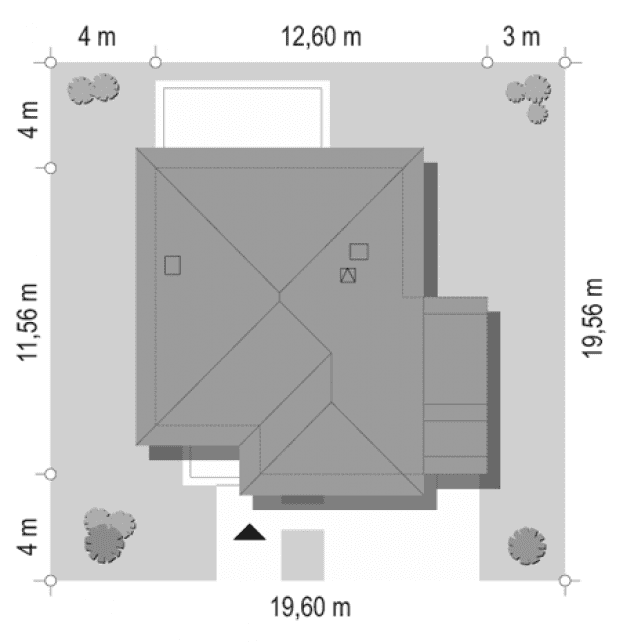

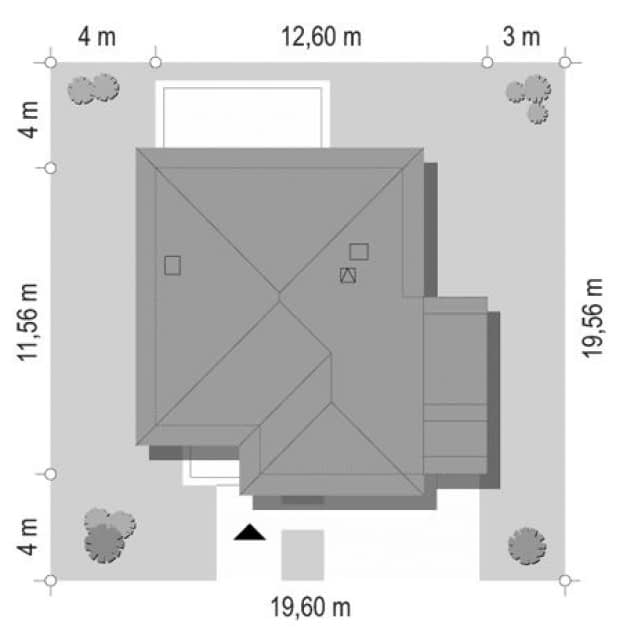

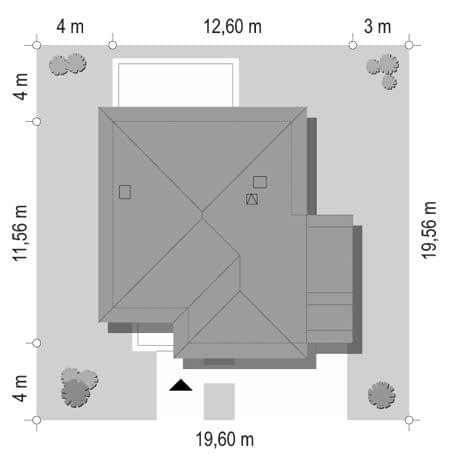

sytuacja

Dane techniczne

Powierzchnia użytkowa134.26 m²
Powierzchnia netto139.79 m²
Powierzchnia zabudowy121.72 m²
KominekTak
Liczba łazienek3
Liczba pokoi5
Powierzchnia dachu153.13 m²
Kubatura890 m³
Długość domu11.56 m
Szerokość domu12.6 m
Wysokość domu8.8 m
Minimalne wymiary działki19.56 x 19.6m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy
Kąt nach. dachu25°

Koszty budowy

Stan surowy140174 zł
Stan surowy zamknięty195319 zł
Koszt wykończenia266035 zł
Koszt instalacji81063 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
