- Typ projektuWolnostojący
- Powierzchnia użytkowa455.21 m²
- KondygnacjeParterowy, z poddaszem
- GarażDwustanowiskowy
- DachWielospadowy
- Kąt nach. dachu35°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

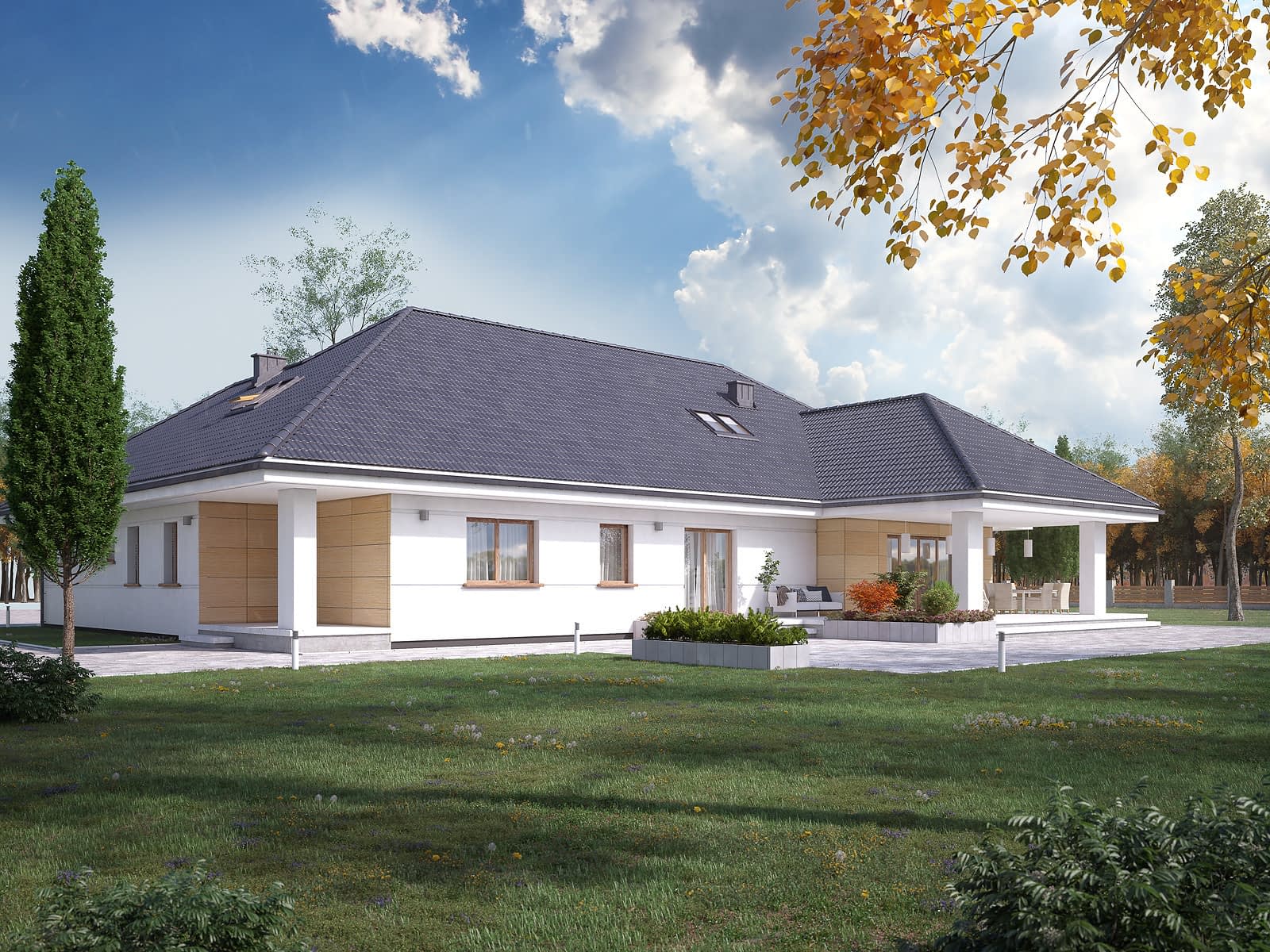

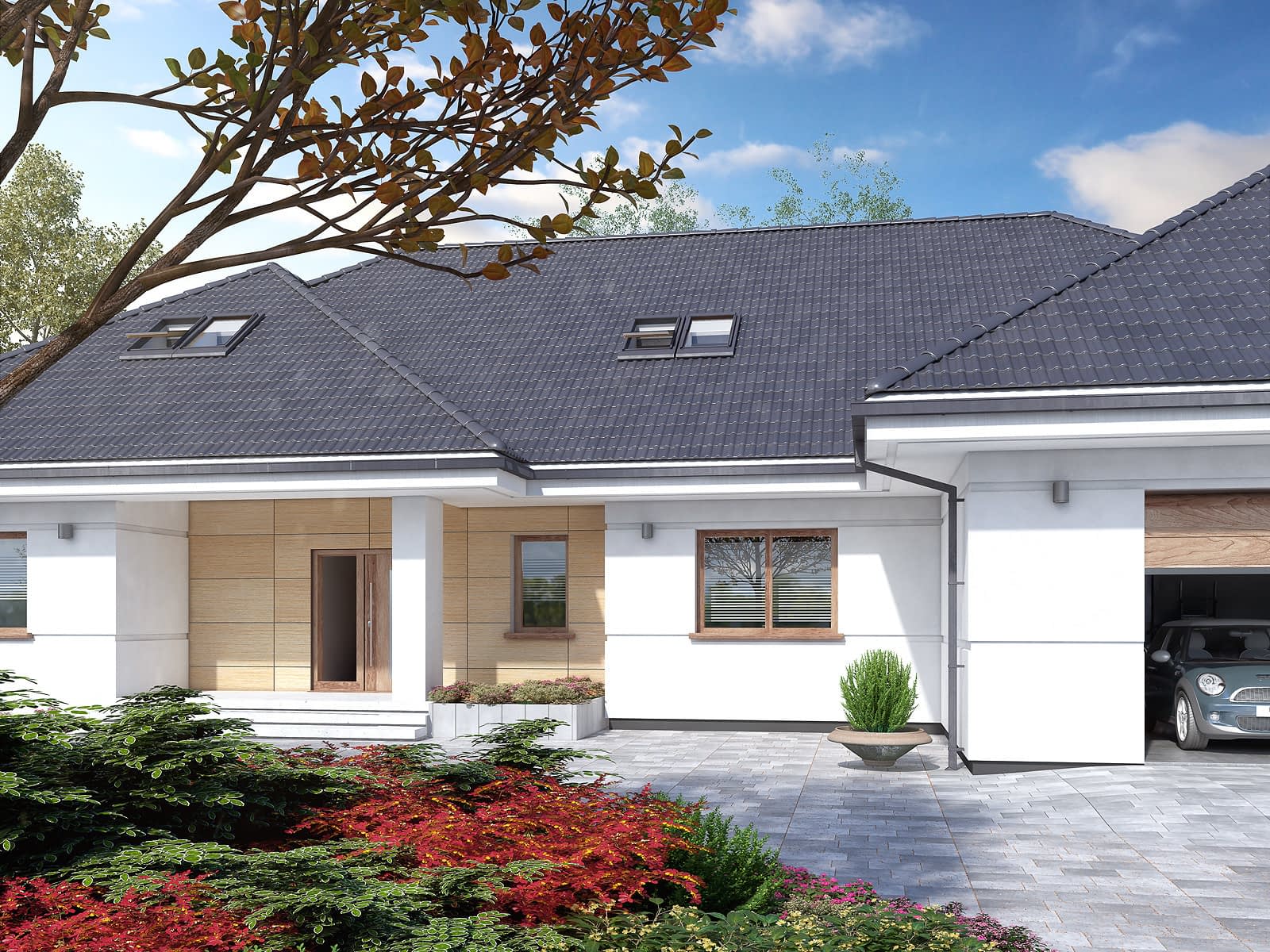

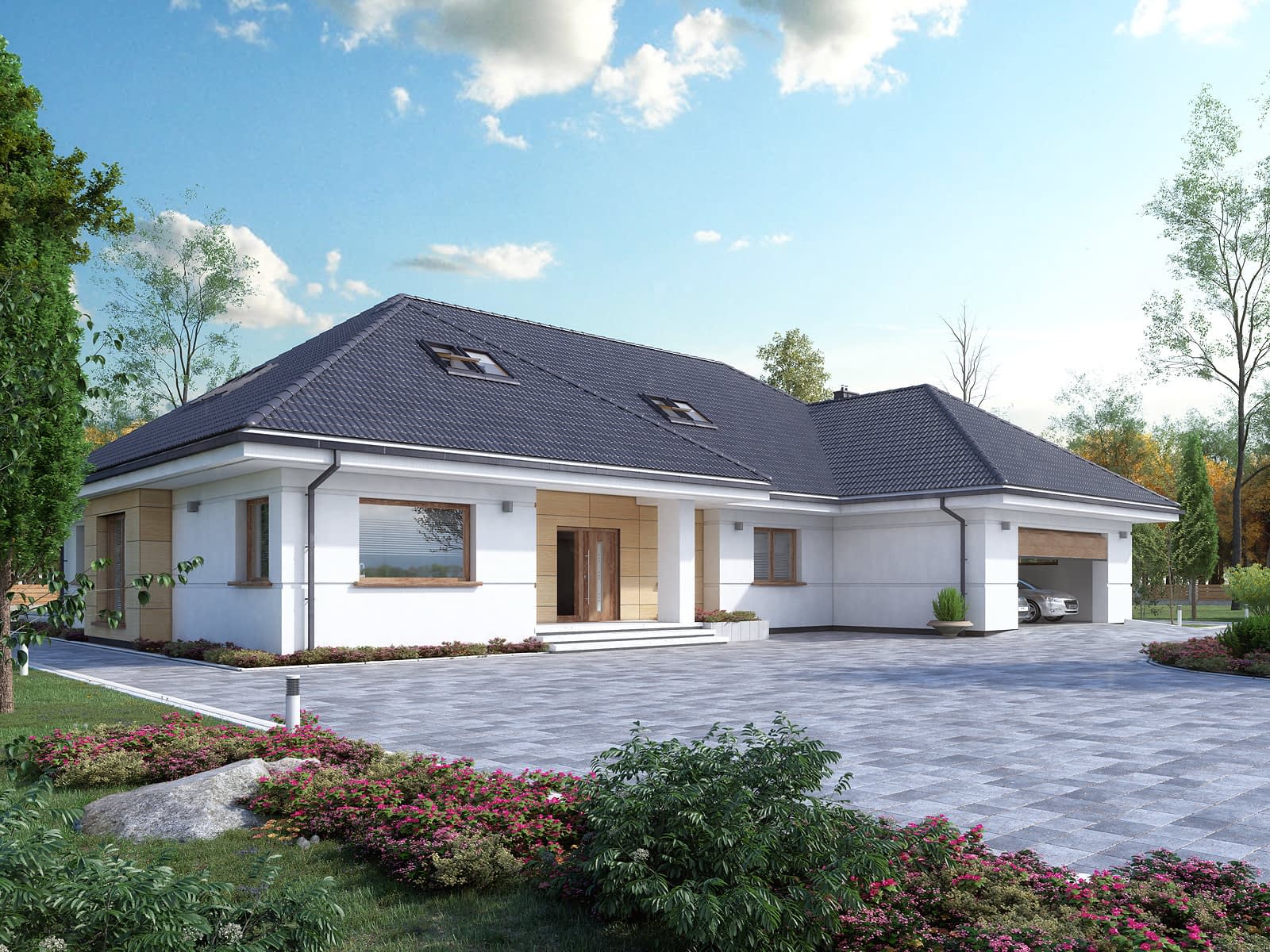

Tytan to projekt domu z użytkowym poddaszem, który zwraca uwagę imponującą powierzchnią użytkową wynoszącą niemal 500m2. Projekt odznacza się efektownym designem oraz oferuje komfortowy program użytkowy. Na parterze zaprojektowano rozbudowany układ funkcjonalny, na który składa się strefa dzienna, nocna oraz gospodarcza. W strefie dziennej znajduje się przestronny salon, duża jadalnia oraz wydzielona kuchnia ze spiżarnią, chłodnią oraz wyspą z miejscem do przyrządzania i spożywania posiłków. Charakteru dodają liczne przeszklenia, które idealnie doświetlają wnętrza naturalnym światłem. Z salonu znajduje się również wyjście na zadaszony taras, umożliwiający wypoczynek na świeżym powietrzu niezależnie od warunków pogodowych. Układ funkcjonalny na parterze uzupełnia strefa nocna, składająca się z dwóch sypialni z garderobą, dwóch łazienek oraz przestronnego holu, w którym zaprojektowano jednobiegowe schody prowadzące na poddasze. Na poddaszu zaprojektowano prywatną strefę gospodarzy, na którą składa się duża sypialnia z prywatną garderobą, łazienka, siłownia oraz dodatkowe pomieszczenia do dowolnej aranżacji. Uzupełnieniem programu funkcjonalnego jest obszerna strefa gospodarcza na parterze, w której znajduje się dwustanowiskowy garaż, pralnia, kotłownia oraz dwa pomieszczenia gospodarcze z dodatkowym wyjściem zewnętrznym.Konstrukcja
Ściany: 2-warstwowe - beton komórkowy + styropian Termo Organika, Stropy: żelbetowe, Dach: dachówka ceramiczna CREATON,Rzuty

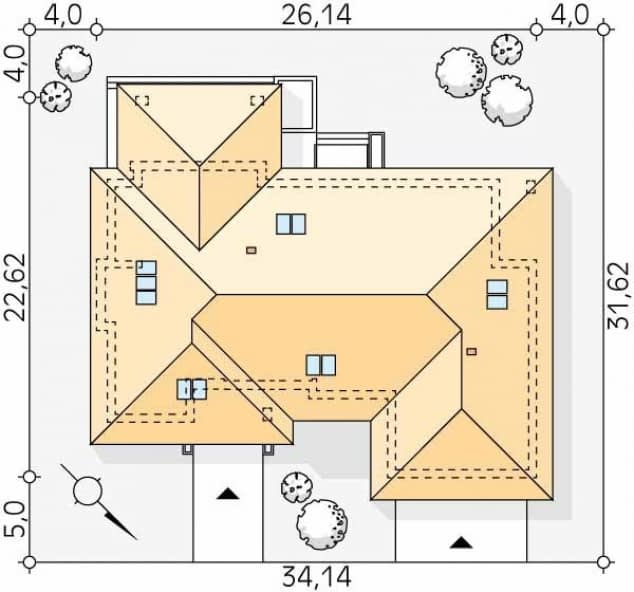

Usytuowanie na działce

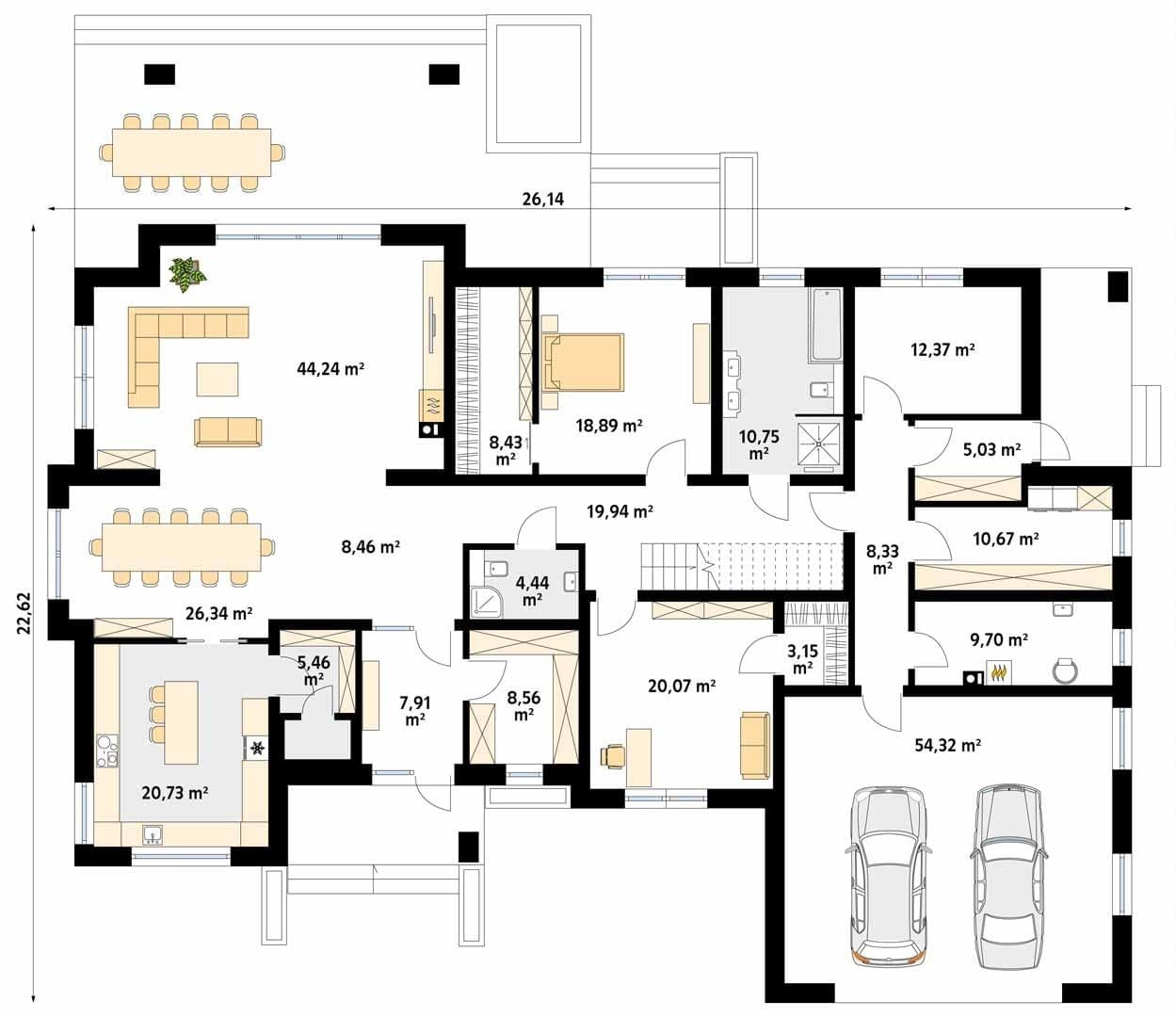

parter
- wiatrołap7.91
- korytarz/komunikacja8.46
- spiżarnia5.46
- kuchnia20.73
- jadalnia26.34
- salon44.24
- garderoba8.43
- pokój18.89
- łazienka10.75
- korytarz/komunikacja19.94
- łazienka4.44
- szatnia8.56
- gabinet20.07
- garderoba3.15
- korytarz/komunikacja8.33
- garderoba12.37
- korytarz/komunikacja5.03
- pralnia10.67
- kotłownia9.7
- garaż54.32

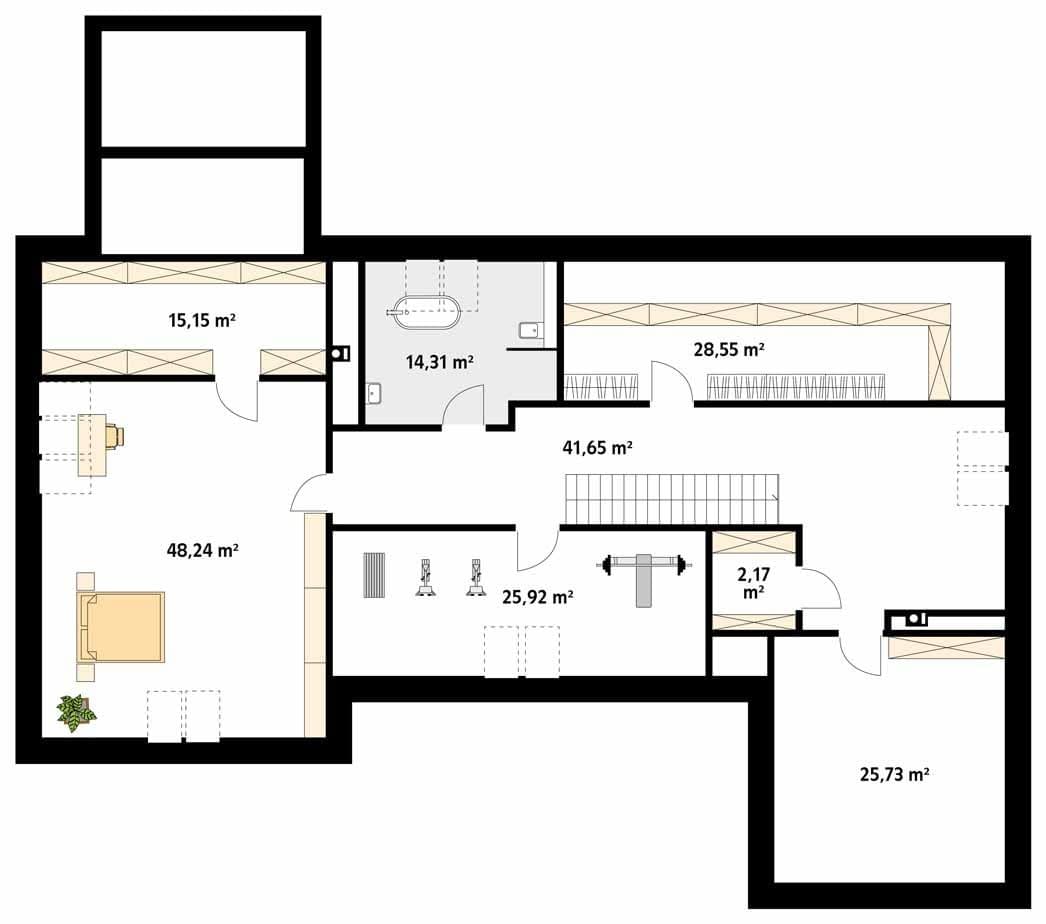

poddasze
- korytarz/komunikacja41.65
- pomieszczenie rekreacyjne25.92
- pokój48.24
- garderoba15.15
- łazienka14.31
- garderoba28.55
- pomieszczenie pomocnicze2.17
- pomieszczenie techniczne25.73
Dane techniczne
- Powierzchnia użytkowa455.21 m²
- Powierzchnia zabudowy388.67 m²
- Liczba pokoi5
- Powierzchnia dachu636 m²
- Kubatura1476.93 m³
- Długość domu22.62 m
- Szerokość domu26.14 m
- Wysokość domu8.98 m
- PoddaszeUżytkowe
- Minimalne wymiary działki31.62 x 34.14m
- GarażDwustanowiskowy
- Rodzaj dachuWielospadowy
- Kąt nach. dachu35°
Zawartość projektu
PROJEKT SKŁADA SIĘ Z:
- Projekt architektoniczno-budowlany wraz z projektem zagospodarowania działki lub terenu - 3 egzemplarze,
- Projekt techniczny - 2 egzemplarze.
Projekt architektoniczno-budowlany
Projekt zawiera rysunki architektoniczne w skali 1:50 lub 1:100:
- rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
- rzut dachu,
- przekroje,
- opisy przegród,
- elewacje budynku,
- wykaz stolarki okiennej i drzwiowej,
- detale rozwiązań architektonicznych.
Projekt zawiera również opis techniczny, który wskazuje:
- zamierzony sposób użytkowania obiektu budowlanego,
- charakterystyczne parametry techniczne obiektu budowlanego (zestawienie powierzchni, kubatury, wysokość, wymiary, liczba kondygnacji),
- informację o sposobie posadowienia obiektu budowlanego,
- projektowane rozwiązania materiałowe i techniczne, mające wpływ na otoczenie, w tym środowisko,
- informację o wyposażeniu technicznym budynku, w tym projektowanym źródle ciepła do ogrzewania i przygotowania ciepłej wody użytkowej,
- inne wymagane opinie, uzgodnienia i pozwolenia.
Projekt Techniczny
Projekt techniczny zawiera:
- Opis techniczny i konstrukcyjny,
- Część architektoniczną (rzuty, przekroje, elewacje, wykaz stolarki w skali 1:50 lub 1:100),
- Część konstrukcyjną (rysunki w skali 1:25 lub 1:50) na którą składa się:
- rzuty fundamentów,
- rzuty konstrukcyjne poszczególnych kondygnacji,
- wykaz drewna na więźbę dachową i jej rzut,
- wykaz stali zbrojeniowej,
- szczegółowe rysunki detali konstrukcyjnych wraz z rozrysowanym zbrojeniem w skali 1:10 lub 1:20.
- Instalacje sanitarne, które zwierają:
- opis techniczny,
- niezbędne obliczenia,
- schematy instalacyjne przebiegu instalacji wodno-kanalizacyjnej,
- schemat instalacji CO wraz z doborem grzejników,
- schemat i rozwinięcie instalacji gazowej,
- schemat kotłowni wraz z doborem kotła,
- schemat podłączenia wodomierza i gazomierza.
- Instalacje elektryczne zawierające:
- opis techniczny i obliczenia instalacji elektrycznej i odgromowej,
- schemat rozmieszczenia elementów instalacji elektrycznej,
- schemat szafki bezpiecznikowej,
- schemat tablicy bezpiecznikowej,
- schemat instalacji telefonicznej.
Celem uniemożliwienia dekompletacji projektu, otrzymany projekt jest zabezpieczony plombą oraz hologramem, które świadczą o jego oryginalności. Zerwanie plomby lub naruszenie hologramów oznacza wykorzystanie projektu, co będzie jednoznaczne z brakiem możliwości jego zwrotu. Aby ułatwić zapoznanie się projektem, do kompletu dokumentacji dołączamy egzemplarz okazowy w formacie A4. Egzemplarz okazowy projektu umożliwi sprawdzenie projektu pod kątem warunków zabudowy oraz dopasowania projektu do działki i jest wystarczający do ewentualnej oceny przydatności projektu dla zamierzonej inwestycji.
Autor projektu wyraża zgodę na zmiany, które dopuszczają następujący zakres adaptacji:
- dostosowanie fundamentów do warunków geotechnicznych w miejscu posadowienia budynku
- realizacja budynku w lustrzanym odbiciu
- zmiana technologii wykonania domu: materiałów ściennych, izolacyjnych, wykończeniowych przy spełnieniu wymaganych normą własności ścian
- zmiany wymiarów rzutu poziomego budynku w granicach 5%
- zmiana rodzajów stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości
- zmiana pokrycia dachowego na ciężkie po dostosowaniu konstrukcji budynku do zwiększonego ciężaru pokrycia dachowego, zmiana kąta nachylenia dachu w granicach 5%
- podpiwniczenie budynku lub rezygnacja z podpiwniczenia
- zmiana lokalizacji ścian działowych i wewnętrznych otworów drzwiowych ( przy zachowaniu nośności elementów konstrukcyjnych budynku)
- zmiana wykonania wewnętrznych instalacji sanitarnych i elektrycznych zgodnie z uzyskanymi warunkami zapewnienia dostaw mediów do budynku mieszkalnego
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych.
Powyższe zamiany muszą być dokonane z zachowaniem obowiązujących norm i przepisów prawa budowlanego przez osoby posiadające odpowiednie uprawnienia. Wszelkie pozostałe zmiany w projektach wymagają odrębnej zgody autorów.
Dodatkowo do zakupionego projektu dołączone są
- Uprawnienia projektantów,
- Standardową zgodę na zmiany,
- Projektowaną charakterystykę energetyczną,
- Rzut w skali 1:500 do projektu zagospodarowania działki,
- Informację BIOZ (Bezpieczeństwo i Ochrona Zdrowia w czasie budowy).
*Cena dodatków wymieniona poniżej zależna jest od projektu:
- dodatkowy egzemplarz projektu,
- elektroniczna wersja projektu,
- schemat rekuperacji,
- kosztorys.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
GratisCharakterystyka energetyczna
Płatne dodatki
Schemat szamba
70 zł60 zł
