Tytus III

4 440 zł

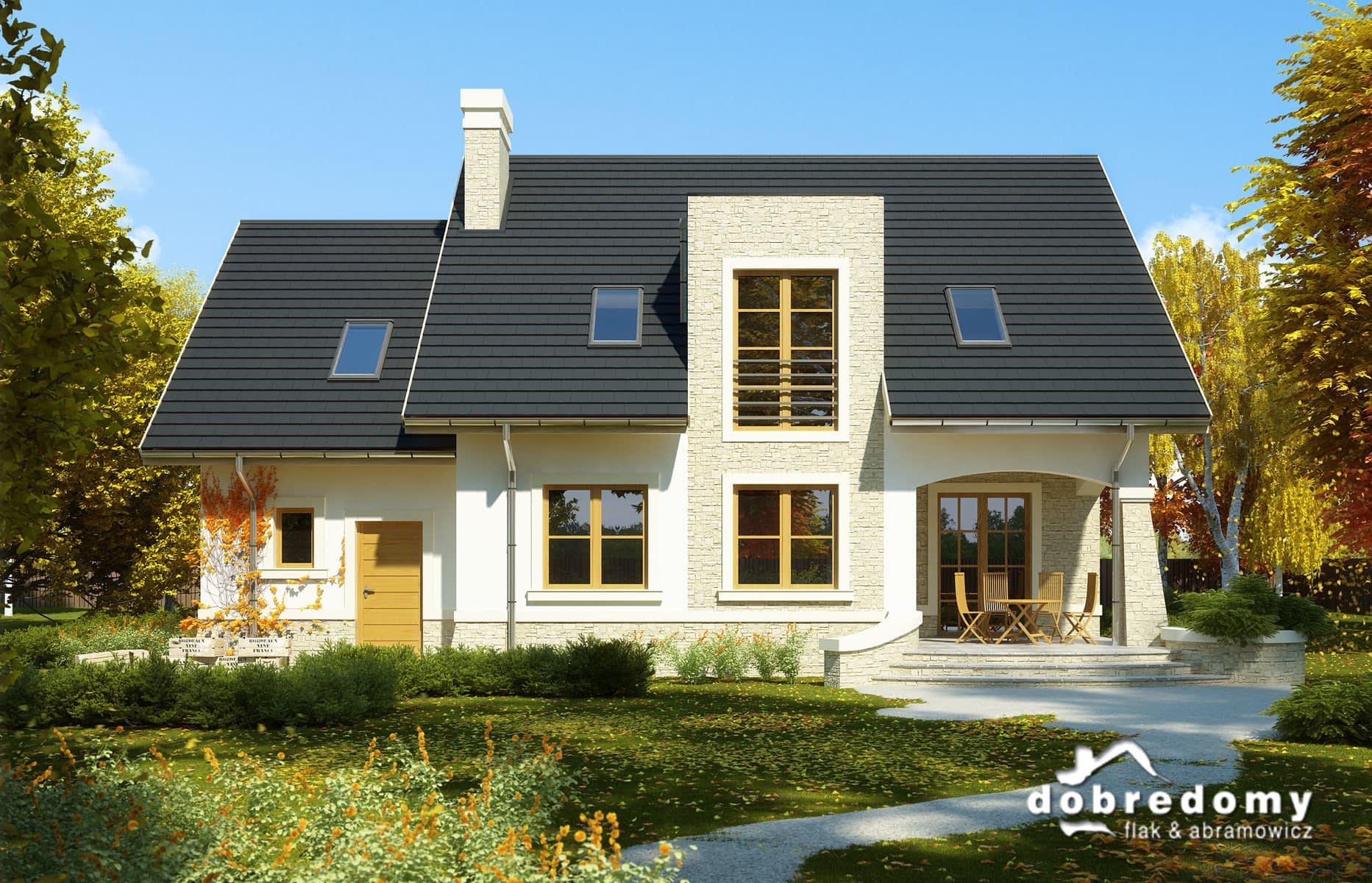

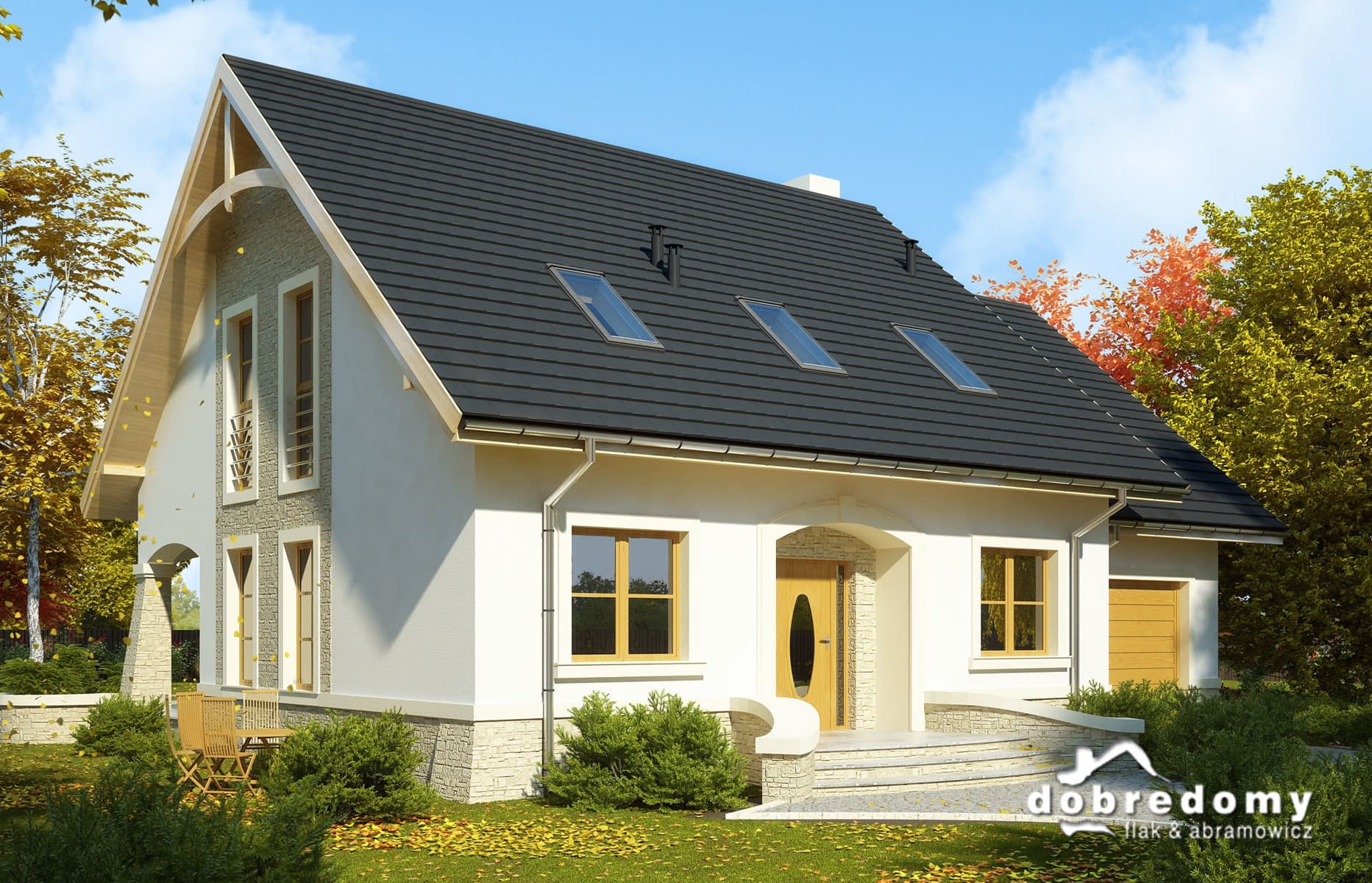

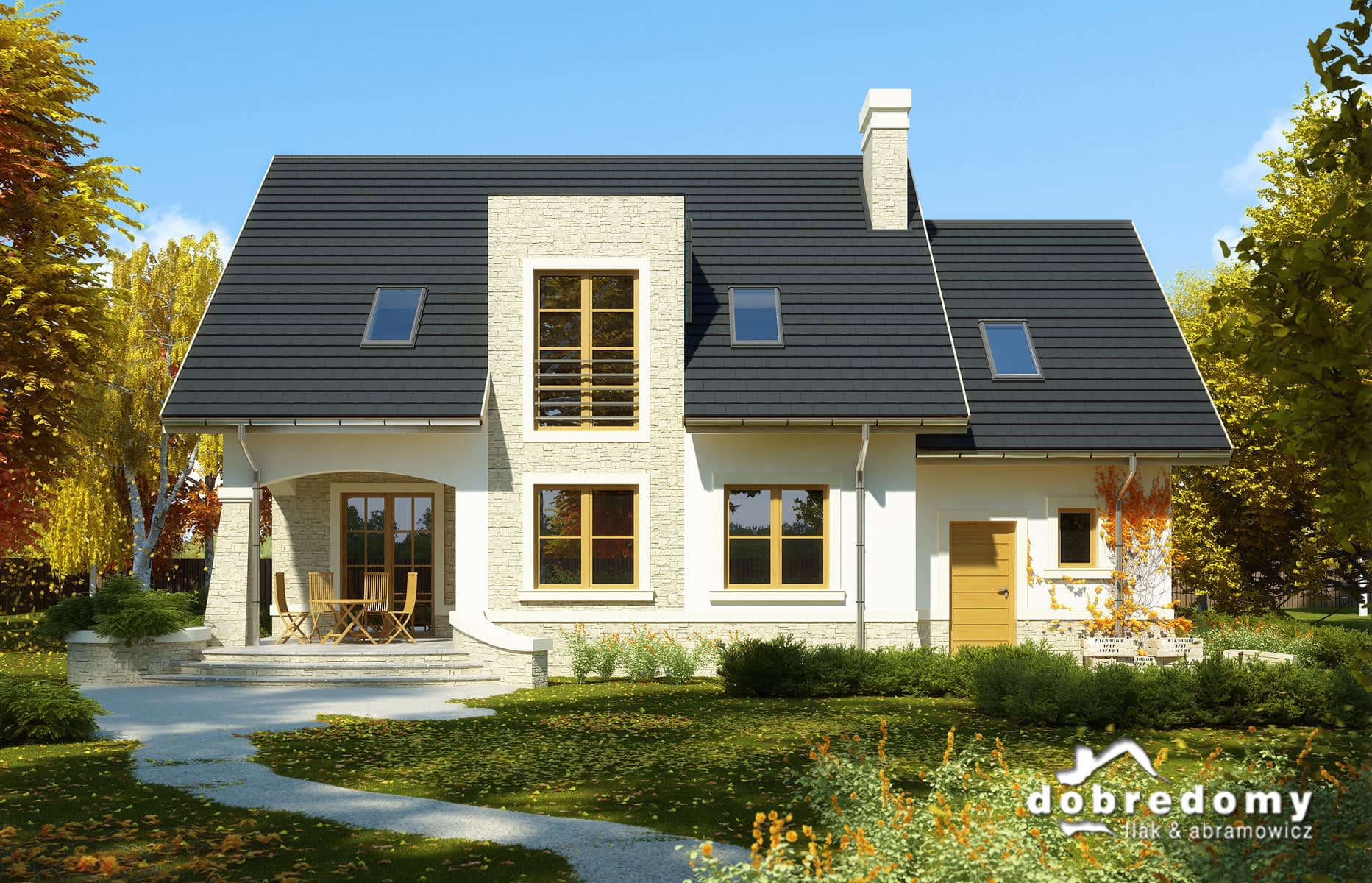

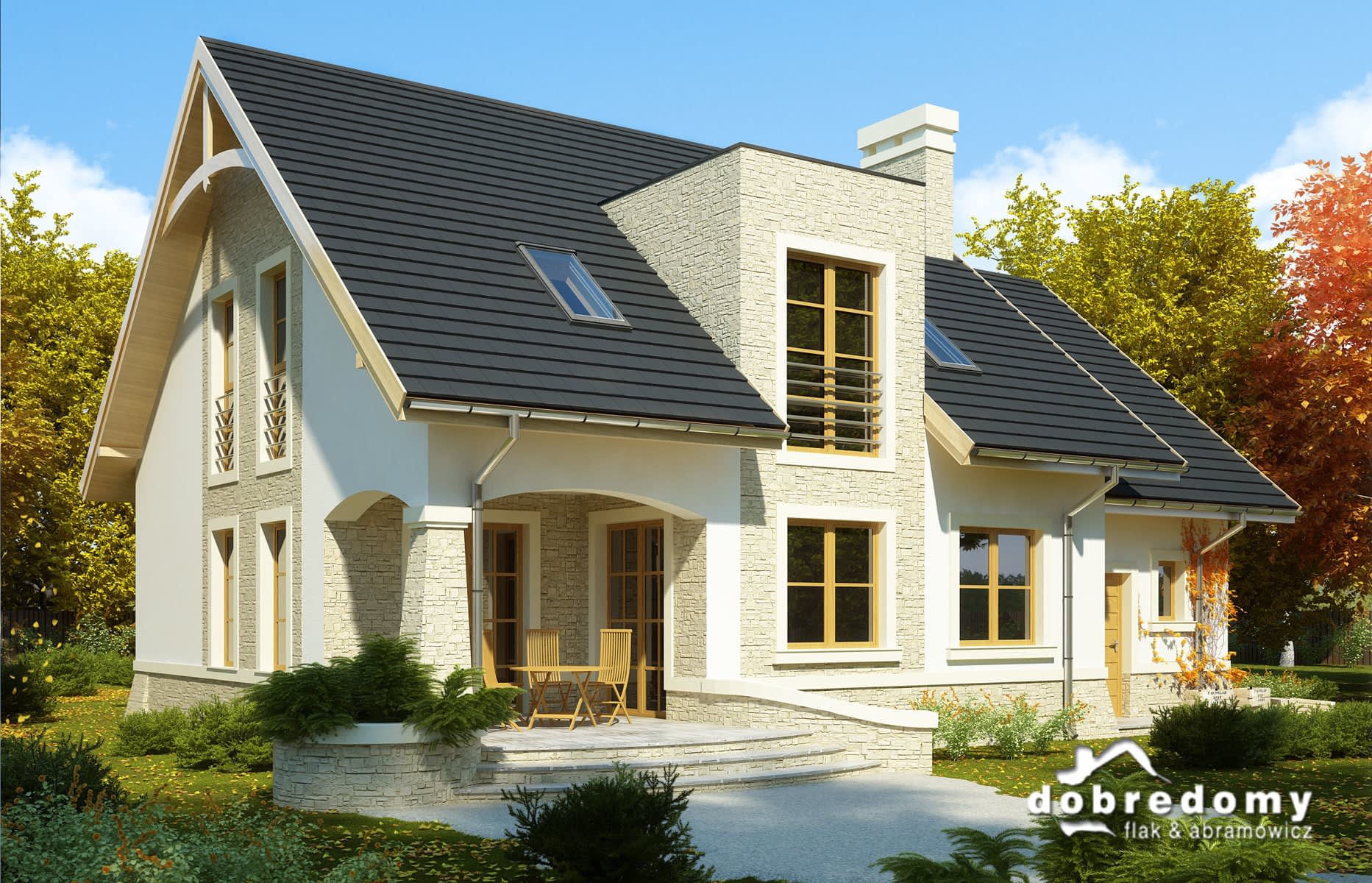

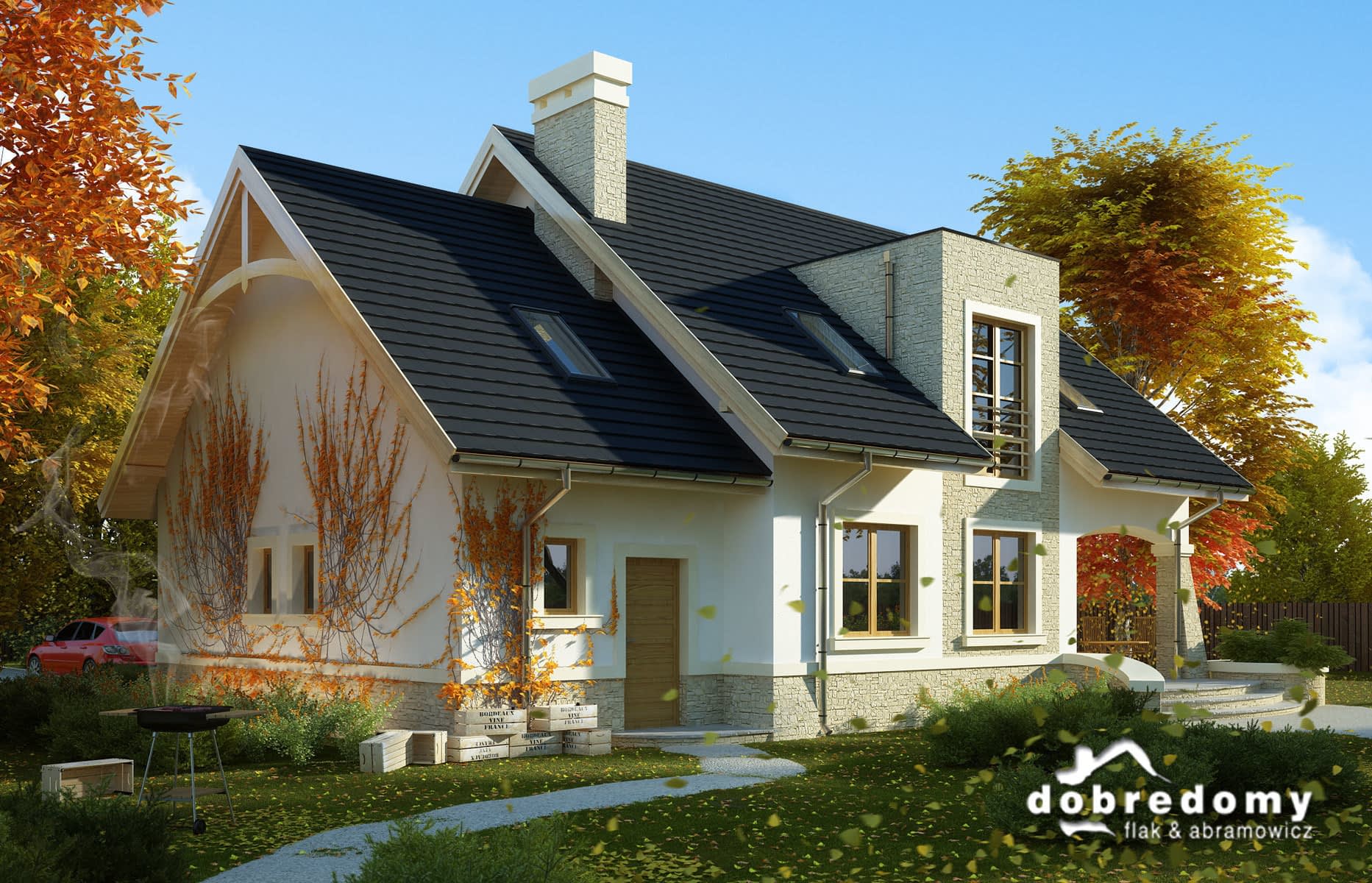

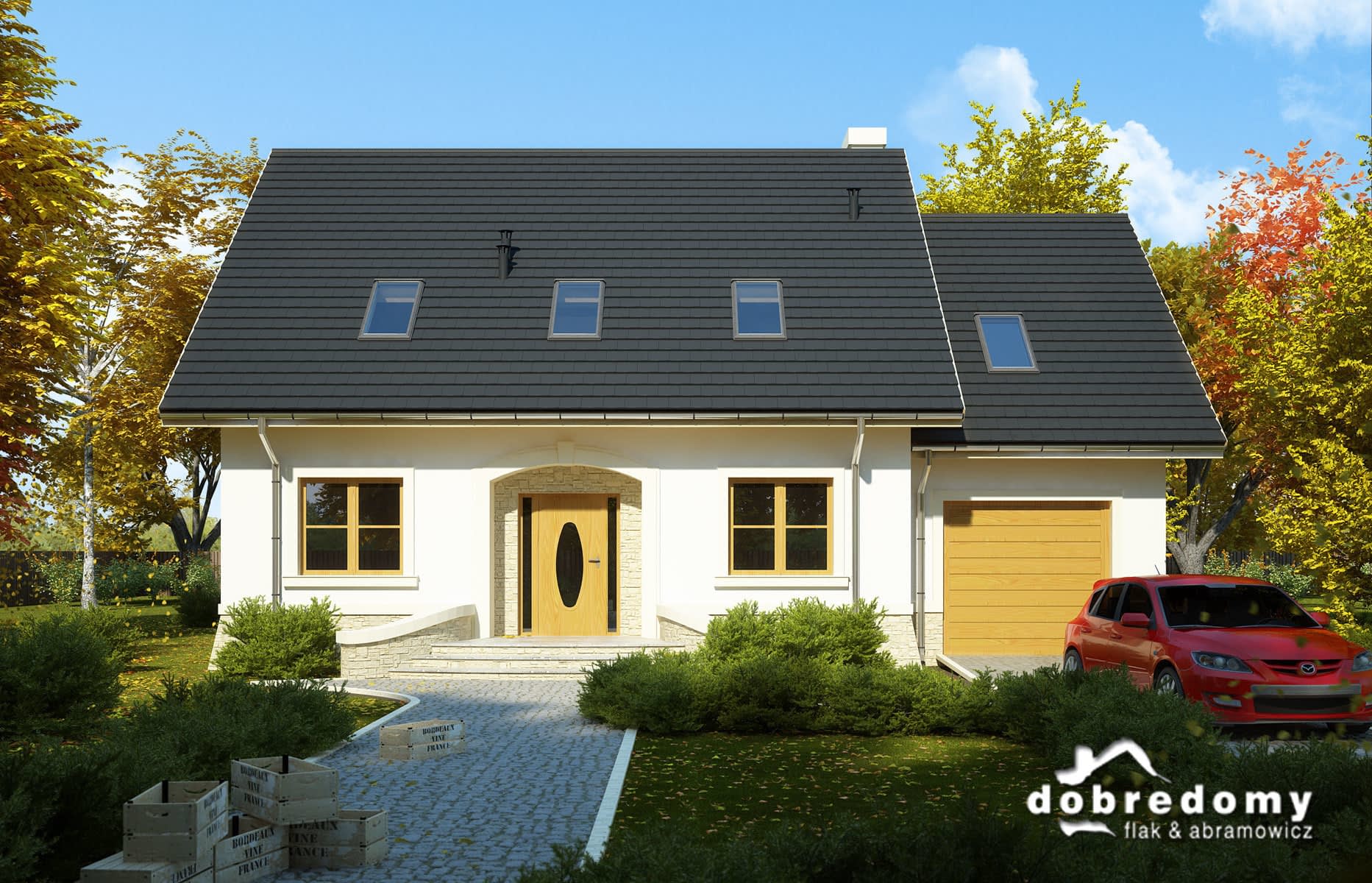

Projekt domu Tytus III

Autor projektu:Dobre Domy
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 440 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa126.6 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu40°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Dom z użytkowym poddaszem, dla 4-6-osobowej rodziny. Na parterze znajduje się pokój dzienny z jadalnią, z wyjściem na ogród, kuchnia, toaleta oraz pokój gościnny/gabinet. Pomieszczenie gospodarcze gospodarcze i garaż dostępne są poprzez wydzieloną spiżarnię. Na poddaszu są trzy sypialnie, łazienka, garderoba oraz strych, który można zaadaptować na dodatkowy pokój. Projekt dostępny w wersjach bez lukarny: z garażem jednostanowiskowym - Tytus oraz z garażem dwustanowiskowym - Tytus II. Projekt może być wykorzystany do zabudowy bliźniaczej.


Konstrukcja

Ściany zewnętrzne warstwowe z bloczków wapienno-piaskowych, na fundamentach betonowych. Ściany wewnętrzne z bloczków wapienno-piaskowych, na poddaszu g-k. Strop gęstożebrowy z elementami żelbetowymi.

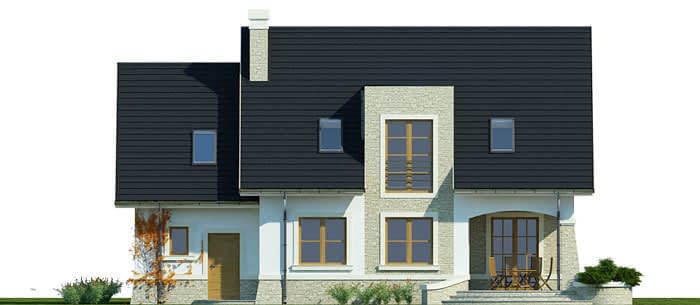

Elewacje pokryte tynkiem strukturalnym w systemie ociepleń Termo Organika i okładziną kamienną. W projekcie zastosowano okna dachowe marki FAKRO. Pokrycie dachu dachówką ceramiczną bądź cementową.

Rzuty

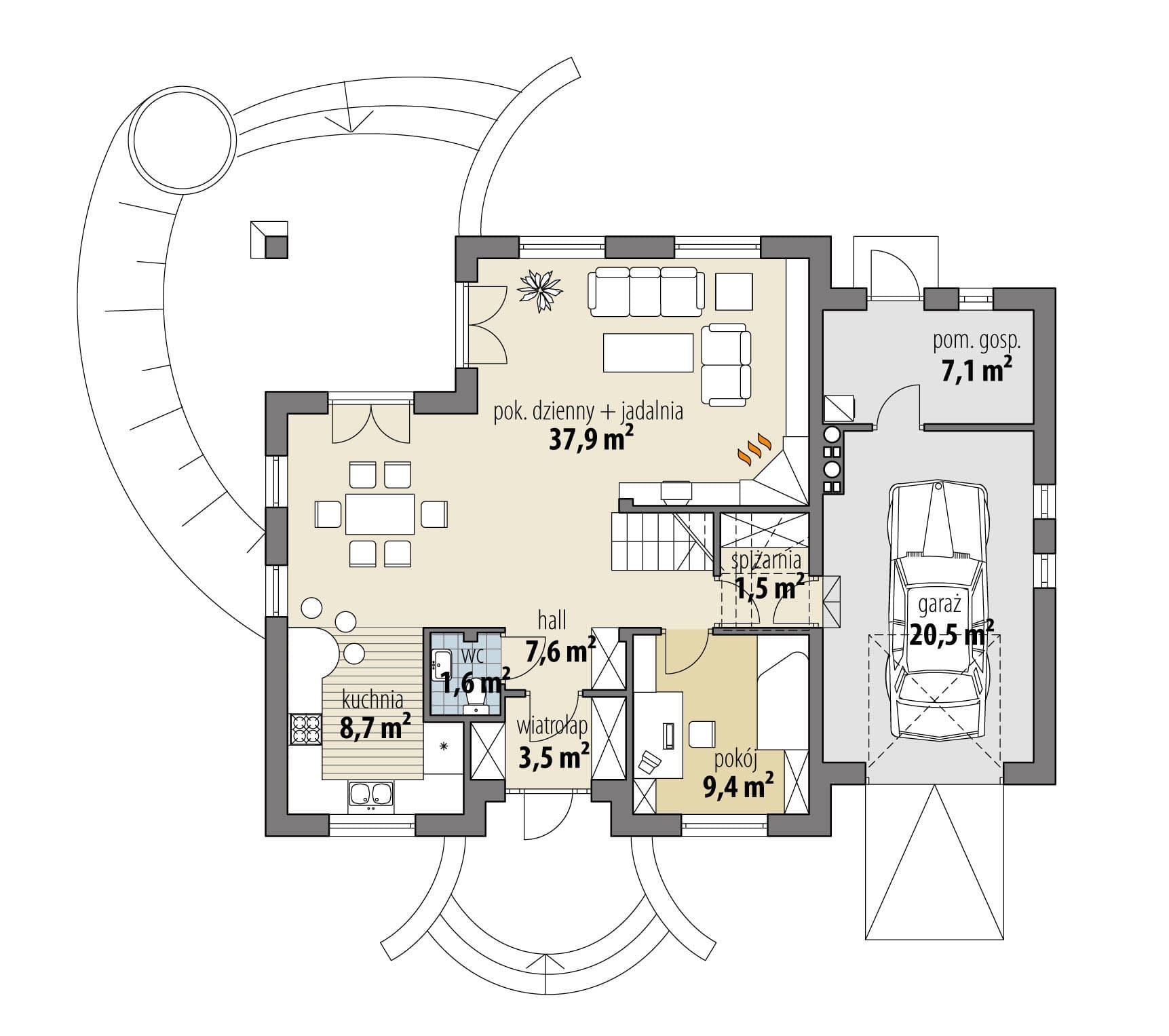

Parter

  • 1/1 wiatrołap3.5
  • 1/2 hall7.6
  • 1/3 toaleta1.6
  • 1/4 kuchnia8.7
  • 1/5 pok. dzienny + jadalnia37.9
  • 1/6 spiżarnia1.5
  • 1/7 pokój9.4
  • 1/8 pom. gosp.7.1
  • 1/9 garaż20.5
Rzut projektu Tytus III - Parter

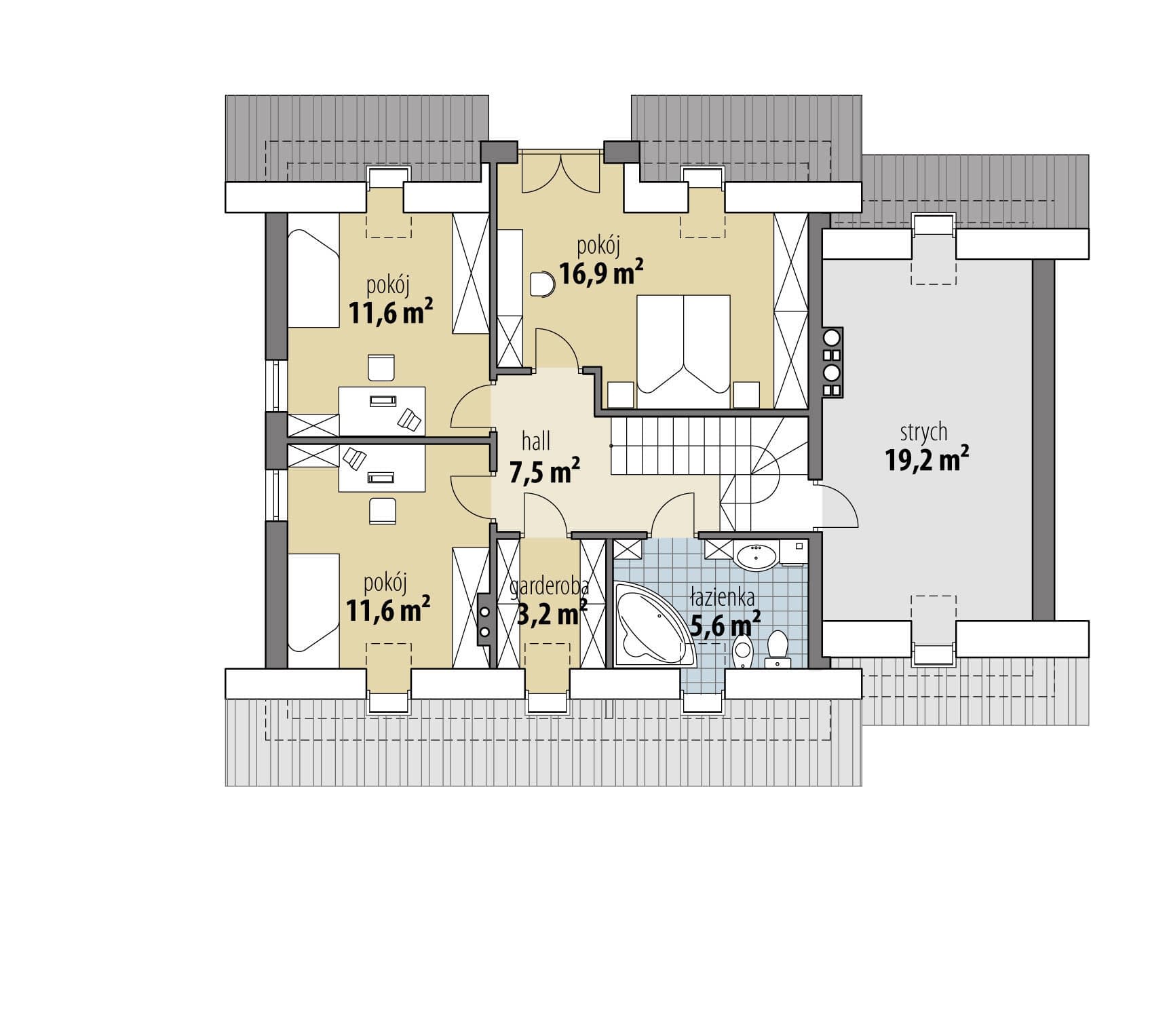

Poddasze

  • 2/1 hall7.5
  • 2/2 łazienka5.6
  • 2/3 garderoba3.2
  • 2/4 pokój11.6
  • 2/5 pokój11.6
  • 2/6 pokój16.9
  • 2/7 strych19.2
Rzut projektu Tytus III - Poddasze

Dane techniczne

  • Powierzchnia użytkowa126.6 m²
  • Powierzchnia zabudowy135.9 m²
  • Liczba łazienek2
  • Liczba pokoi4
  • Powierzchnia dachu230.5 m²
  • Kubatura634 m³
  • Wysokość domu8.8 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki18.42 x 21.72m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu40°

Koszty budowy

  • Koszt budowy374000 zł
  • Stan surowy zamknięty208000 zł

Zawartość projektu

Komplet dokumentacji projektowej stanowi:

1. Trzy (3) egzemplarze projektu architektoniczno-budowlanego

  • architektura – opis,
  • architektura - rysunki.

2. Dwa (2) egzemplarze projektu technicznego:

  • architektura - rysunki,
  • konstrukcja - opis,
  • konstrukcja - rysunki,
  • instalacje sanitarne,
  • instalacje sanitarne opis,
  • instalacje elektryczne,
  • instalacje elektryczne opis.

3. MATERIAŁY POMOCNICZE w 1 egzemplarzu.

  • rysunki wykonawcze elementów żelbetowych,
  • zestawienie stali zbrojeniowej,
  • zestawienie elementów konstrukcyjnych więźby dachowej
  • tabela elementów z kosztorysu stanu surowego zamkniętego (obejmującą robociznę, materiały i sprzęt).

Uprawnienia - wszystkie projekty domów mają stosowne uprawnienia i zaświadczenia potwierdzające przynależność do izb wszystkich projektantów, będących autorami prezentowanych na tej stronie koncepcji domów.

Zmiany w projekcie domu, które nie naruszają jego konstrukcji , możecie Państwo wprowadzać we współpracy z projektantem adaptującym projekt gotowy, bez konieczności konsultowania tego z autorem dokumentacji.

Poniżej prezentujemy zakres zmian, które nie wymagają zgody ze strony naszej Pracowni:

  • Zmiany wymiarów fundamentów wynikające z dostosowania budynku do lokalnych warunków gruntowych.
  • Wprowadzenie całkowitego lub częściowego podpiwniczenia budynku pod warunkiem nie wynoszenia poziomu parteru w stosunku do poziomu terenu.
  • Zaprojektowanie użycia innych materiałów na konstrukcję budynku (ściany stropy) przy zachowaniu wymaganych przepisami i normami parametrów oraz pod warunkiem zachowania walorów użytkowych budynku.
  • Rodzaj stropów – przy zachowaniu układu konstrukcji i wymaganych przepisami oraz normami parametrów.
  • Materiały ścian zewnętrznych i wykończeniowych (tynki, posadzki, dachówki, izolacja cieplna i przeciwwilgociowa) pod warunkiem utrzymania wymaganych parametrów (tj. np. wytrzymałość, ciepłochłonność).
  • Program użytkowy wewnątrz budynku; np. przesunięcie lub likwidacja ścian działowych i zmiana lokalizacji, ilości i kształtu okien oraz drzwi, przy zachowaniu wymaganych przepisami i normami parametrów.
  • Kąt nachylenia dachu do 10 proc. lub 5 stopni, pod warunkiem dostosowania konstrukcyjnego i zachowania formy architektonicznej.
  • Zmiana przekrojów elementów konstrukcji dachowej wynikająca z dostosowania do materiałów pokrycia lub z dostosowania budynku do innych stref śniegowych i wiatrowych niż podano w projekcie.
  • Kolorystyka elewacji, detali dekoracyjnych, kształtu podjazdów i tarasów.
  • Instalacja: wodna, kanalizacyjna, gazowa, elektryczna i centralnego ogrzewania - pod warunkiem zachowania obowiązujących norm i przepisów prawa budowlanego.
  • Realizacja projektu wg. lustrzanego odbicia.
