Projekt domu Urwis

Name: Urwis
SKU: urwis
Price: 5290.00 PLN
Availability: InStock

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

5 290 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa81.21 m²
KondygnacjeParterowy
GarażBez garażu
DachCzterospadowy
Kąt nach. dachu24°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

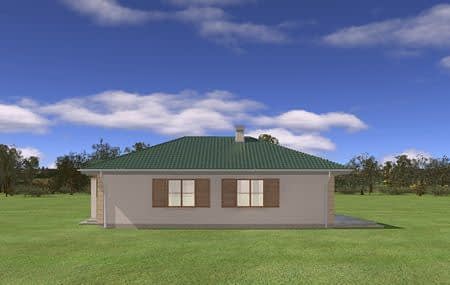

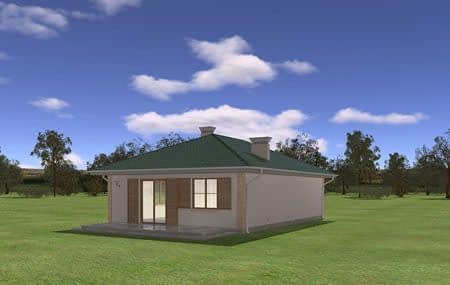

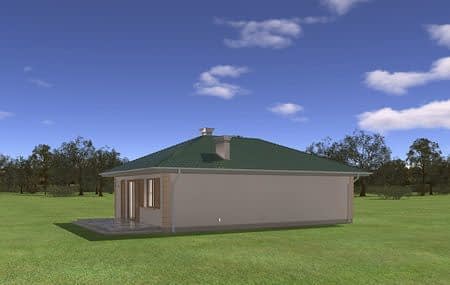

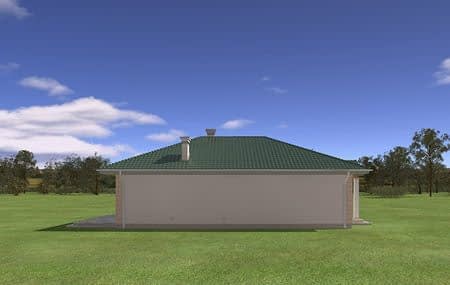

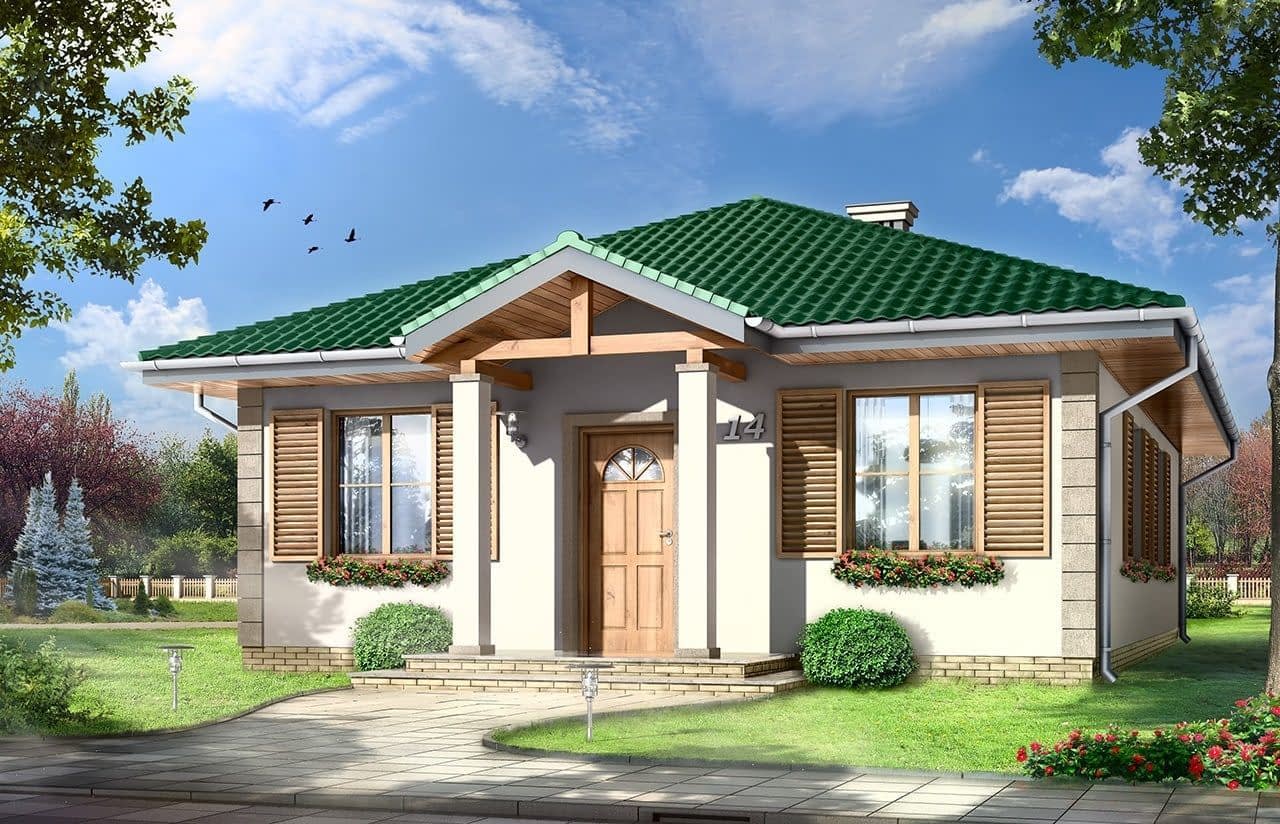

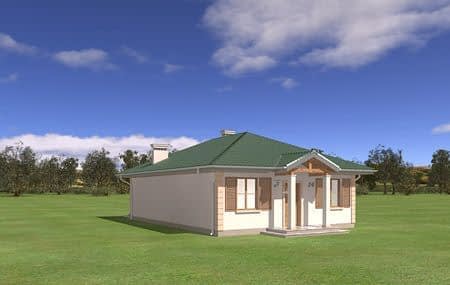

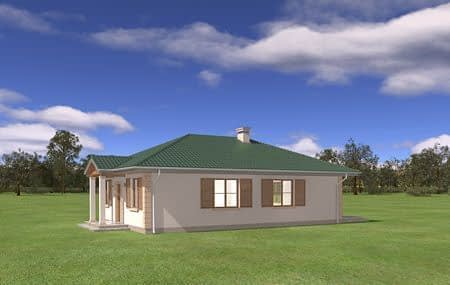

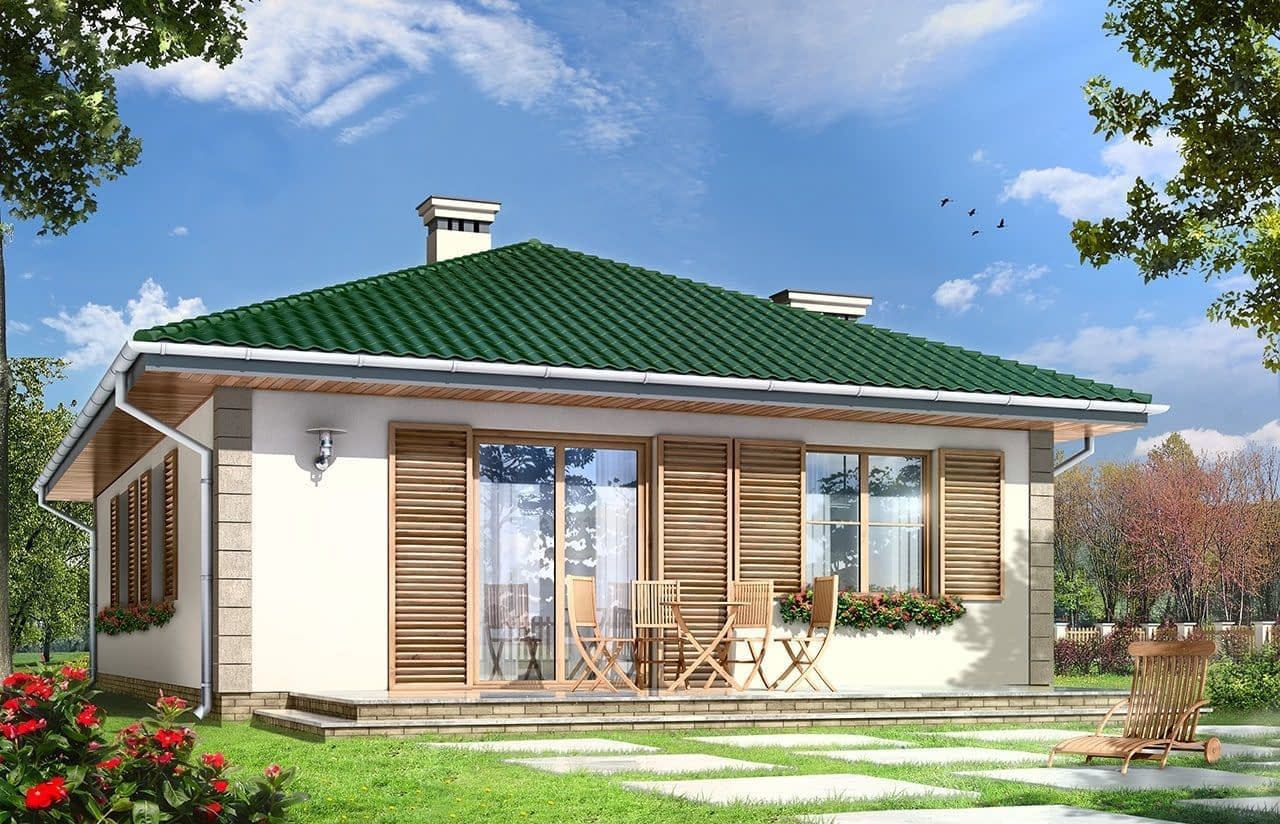

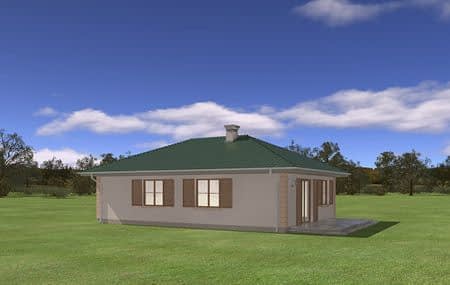

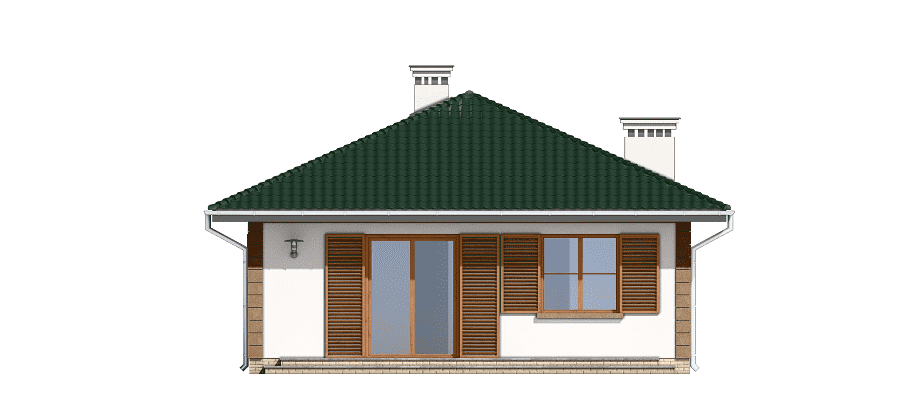

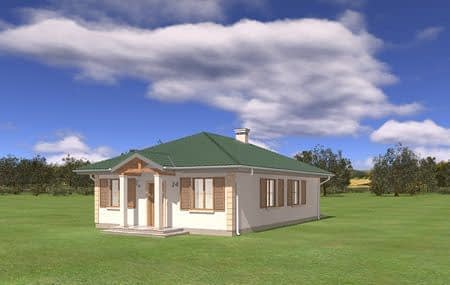

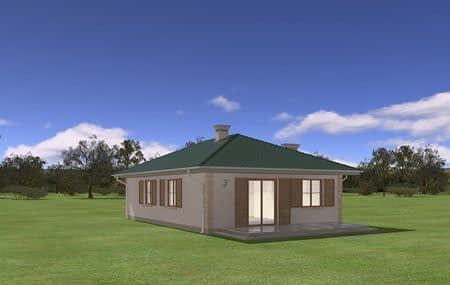

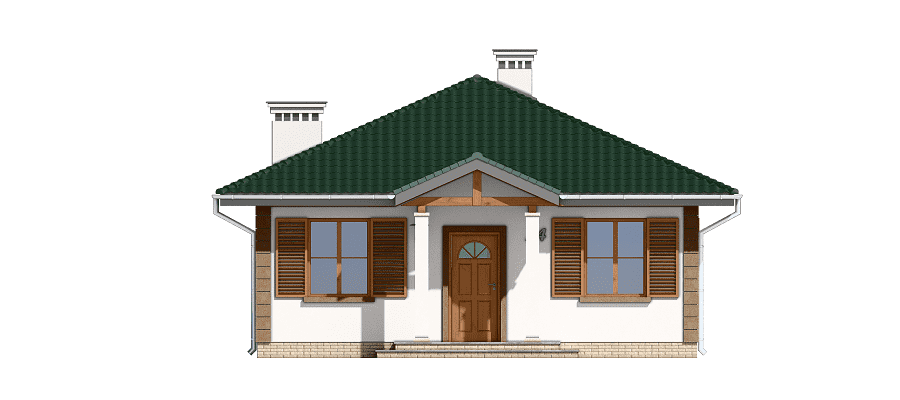

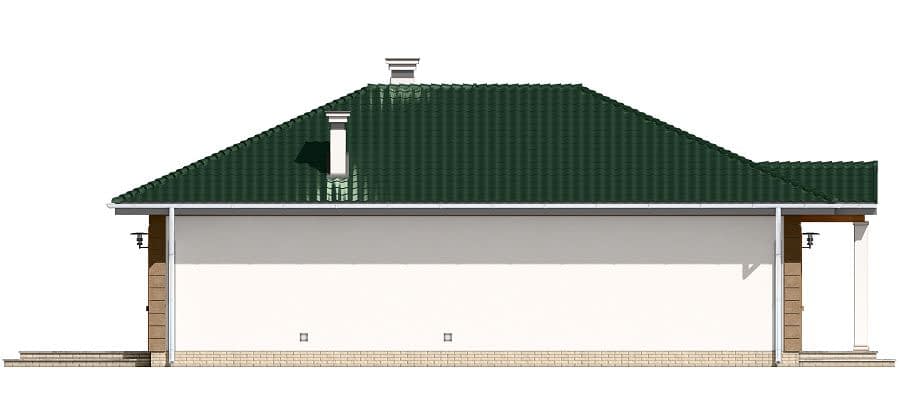

Projekt domu Urwis to parterowy dom dla czteroosobowej rodziny. Przekryty czterospadowym dachem, zbudowany na planie prostokąta.Projekt domu Urwis architekturaProjekt domu Urwis jest przeznaczony do realizacji na wąskiej działce. Dzięki wejściu do budynku od węższej strony, dom Urwis ma szerokość niewiele ponad 8 metrów i mieści się na działce o szerokości 15 m. Z zewnątrz gustowny dom nawiązuje do architektury dworkowej, w nowoczesnym ujęciu. Wejściowy ganek na kolumienkach, okiennice, czy boniowane narożniki - wszystkie te elementy doskonale pasują do czterospadowego łagodnego dachu.Wnętrze w projekcie domku UrwisWewnątrz domku Urwis na niedużej powierzchni udało się zaprojektować komfortowe, czteropokojowe mieszkanie z zapleczem technicznym, składające się z: przestronnego salonu połączonego z kuchnią, trzech sypialni, łazienki, toalety i kotłowni. W projekcie domu Urwis w salonie zaprojektowano centralnie kominek, oraz szerokie przeszklone wyjście na taras ogrodowy. Z kuchennego okna również można podziwiać ogród i domowy taras z zewnątrz. Dzięki prostej konstrukcji projektu domku Urwis koszt budowy domu jest niski. Autorska pracownia architektoniczna MGProjekt dysponuje również projektem domu Urwis w odbiciu lustrzanym oraz wersją z garażem: projekt domu Urwis 2.

Konstrukcja

Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
Ściany zewnętrzneściany murowane - bloczki gazobetonowe 24+ styropian + tynk cienkowarstwowy
Stropwiązary drewniane kratownicowe
Elewacjetynk cienkowarstwowy na styropianie
Pokrycie dachudachówka

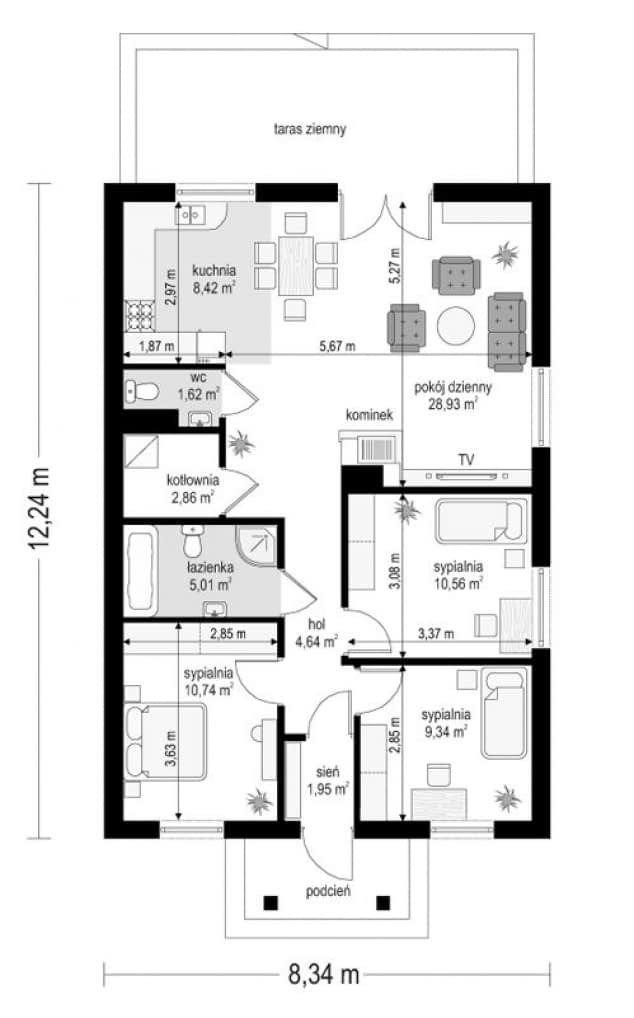

Rzuty

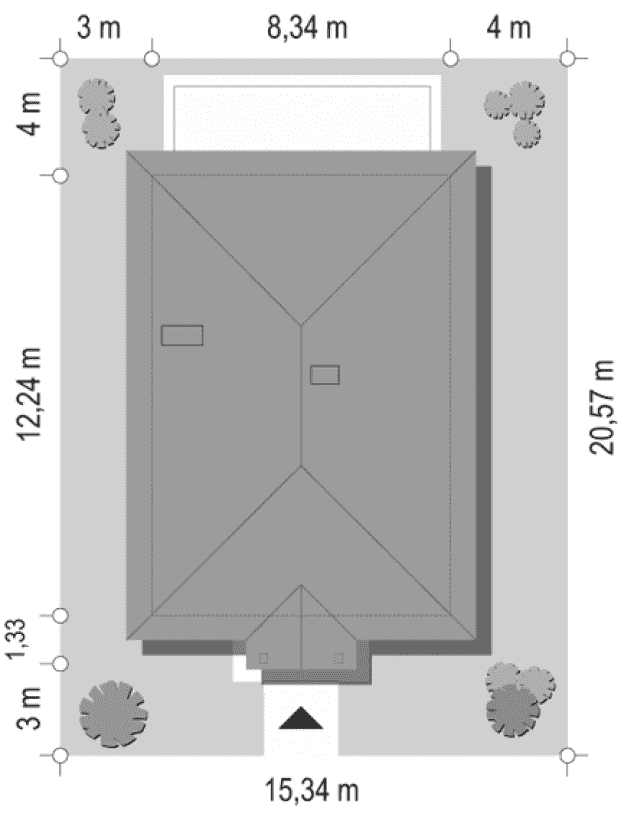

sytuacja

Dane techniczne

Powierzchnia użytkowa81.21 m²
Powierzchnia netto84.07 m²
Powierzchnia zabudowy102.08 m²
KominekTak
Liczba łazienek2
Liczba pokoi4
Powierzchnia dachu148.19 m²
Kubatura339 m³
Długość domu12.24 m
Szerokość domu8.34 m
Wysokość domu5.38 m
Minimalne wymiary działki20.57 x 15.34m
GarażBez garażu
Rodzaj dachuCzterospadowy
Kąt nach. dachu24°

Koszty budowy

Stan surowy68643 zł
Stan surowy zamknięty106487 zł
Koszt wykończenia142605 zł
Koszt instalacji56971 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,

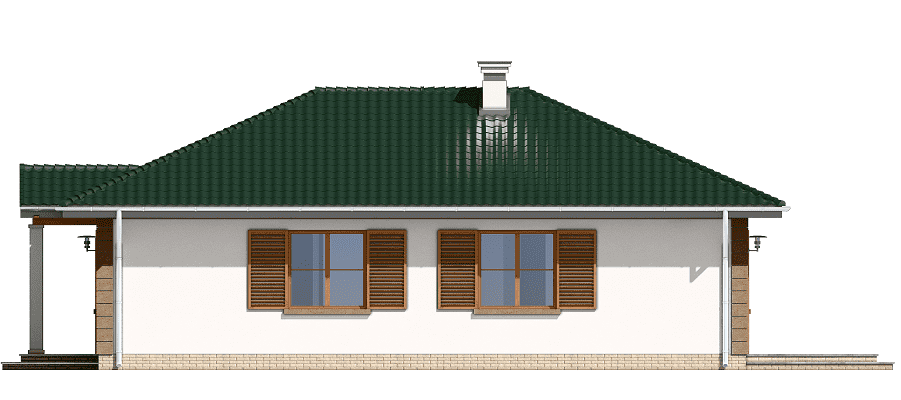

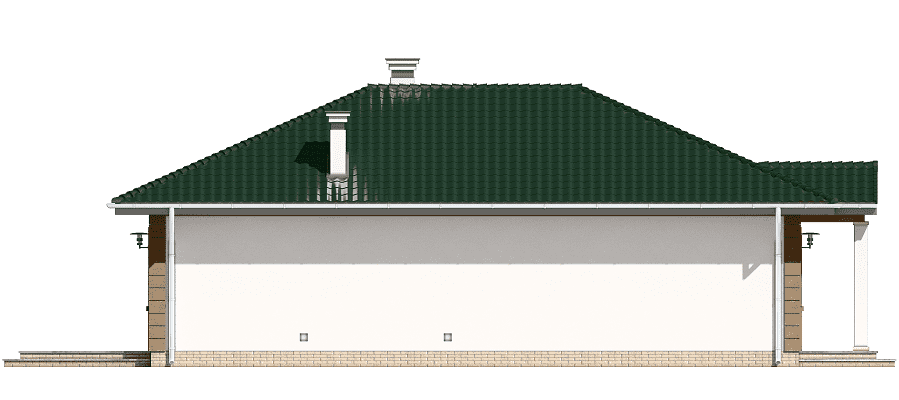

elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
