VERA CRUZ dom letniskowy

2 549 zł

Projekt domu VERA CRUZ dom letniskowy

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 599 zł2 549 zł
Oszczędź: 50,00zł
Najniższa cena z 30 dni: 2 599,00 zł

Promocja ważna do

08-04-2024

Zadaj pytanie
  • Typ projektuLetniskowy
  • Powierzchnia użytkowa43.9 m²
  • KondygnacjeParterowy
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu30°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt dostępny również jako CAŁOROCZNY!!!

Zobacz czym różni się projekt domku letniskowego od domu całorocznego?

VERA CRUZ– dom letniskowy Jest niewielkim, parterowym domkiem letniskowym. Może także stać się budowlą całoroczną, zaspokajającą potrzeby jednej rodziny.

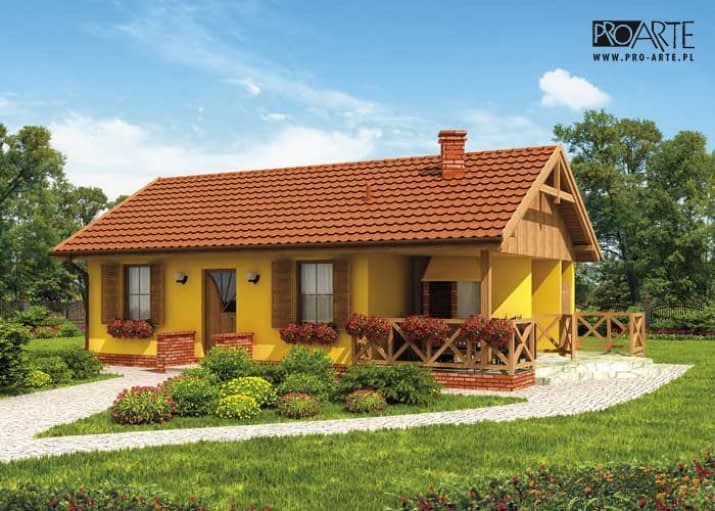

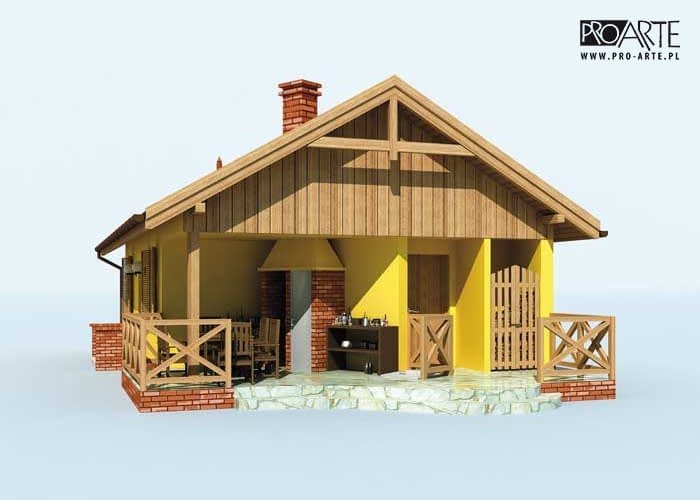

Z zewnątrz domek przykuwa uwagę ciekawą werandą, na której możemy grillować, spędzić mile czas, korzystając z pięknej pogody i uroków miejsca, w którym zdecydujemy się wznieść Vera Cruz. Niewątpliwą zaletą tego domku są drewniane wykończenia, nadające mu szczególnie ciepłego wyglądu.

Wejście główne prowadzi nas przez wiatrołap, do komunikacji, skąd możemy skierować nasze kroki do dowolnego pomieszczenia domu. W projekcie przewidziano miejsce na dwie intymne, sąsiadujące ze sobą sypialnie, oddzielone od pozostałych pomieszczeń. W samym centrum domku umieszczona została funkcjonalna łazienka. Taka lokalizacja sprzyja korzystaniu z niej, zarówno w ciągu dnia, jak i w nocy. Pokój dzienny z kolei może stać się jednocześnie jadalnią, ponieważ został umiejętnie połączony z miejscem przeznaczonym na aneks kuchenny. Co ciekawe, z tego pomieszczenia możemy wyjść na obszerny taras i tam spożywać posiłki. Zastosowany układ pomieszczeń, okaże się zapewne bardzo funkcjonalny, kiedy urządzimy grilla, czy jakąkolwiek uroczystość podczas letniego wypoczynku.

Projekt dostępny również jako CAŁOROCZNY!!!


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Konstrukcja

Technologia tradycyjna :
- powierzchnia zabudowy - 58,80m2

- powierzchnia schodów zew. i tarasu -17,93m2
- powierzchnia użytkowa- 60,73m2
- powierzchnia całkowita  - 76,73m2
- kubatura  - 251,30m3m3
- ściany zewnętrzne murowane grubości 30 cm
- ściany wewnętrzne działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- sufit podwieszany z płyt GK na ruszcie stalowym przymocowany do belek dolnych za pomocą wieszaków
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek

Rzuty

Rzut parteru

  • 1. Wiatrołap2.63
  • 2. Komunikacja4
  • 3. Pokój9
  • 4. Pokój9
  • 5. Łazienka2.63
  • 6. Pokój gościnny z kuchnią15.54
  • 7. Taras16.83
  • 8. Skład na drewno kominkowe1.1

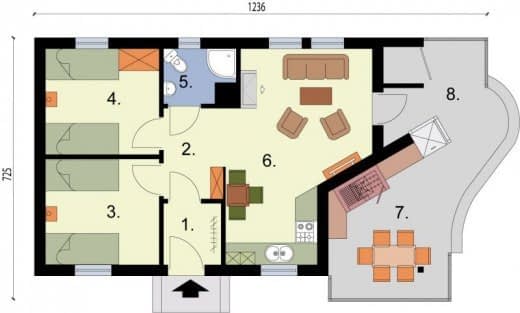

Rzut projektu VERA CRUZ dom letniskowy - Rzut parteru

Dane techniczne

  • Powierzchnia użytkowa43.9 m²
  • Powierzchnia zabudowy58.8 m²
  • Liczba pokoi8
  • Powierzchnia dachu108 m²
  • Kubatura251.3 m³
  • Wysokość domu5.02 m
  • Minimalne wymiary działki17.61 x 14.5m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu30°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys

370 zł

Dodatkowy egzemplarz projektu

450 zł

Projekt wentylacji mechanicznej z rekuperatorem

450 zł

Projekt fotowoltaiki dla domu

750 zł

Projekt instalacji z ogrzewaniem podłogowym

400 zł
