Projekt domu VIGO szkielet drewniany dom letniskowy
- Typ projektuLetniskowy
- Powierzchnia użytkowa28.18 m²
- KondygnacjeParterowy
- GarażBez garażu
- DachCzterospadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Konstrukcja
Budynek w technologii lekkiego szkieletu drewnianego o zwartej bryle, parterowy, przekryty dachem wielospadowym, niepodpiwniczony. Maksymalna wysokość budynku wynosi 5,33m. Nowo projektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.
Budynek zaprojektowano w technologii lekkiego szkieletu drewnianego.
Główną konstrukcję nośną stanowić będą: ławy, stopy, słup i wieniec (podwalinę) wykonane jako żelbetowe, słupy drewniane, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach wielospadowy oparty na więźbie o konstrukcji drewnianej krokwiowo-jętkowej z grzędą oraz krokwiowo-jętkowej i krokwiowej z drewna klasy co najmniej C24 o wilgotności <18%.
Rzuty

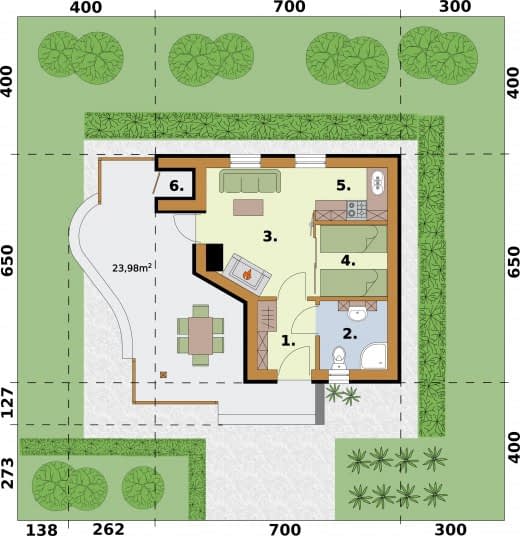

Rzut parteru
- 1. Wiatrołap3.57
- 2. Łazienka4.29
- 3. Pokój dzienny11.42
- 4. Pokój4.73
- 5. Kuchnia3.22
- 6. Skład0.95
Dane techniczne
- Powierzchnia użytkowa28.18 m²
- Powierzchnia zabudowy36.13 m²
- Liczba pokoi7
- Powierzchnia dachu73 m²
- Kubatura142 m³
- Wysokość domu5.33 m
- Minimalne wymiary działki14.5 x 14m
- GarażBez garażu
- Rodzaj dachuCzterospadowy
- Kąt nach. dachu30°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
