Projekt domu VIRGINIA
- Typ projektuWolnostojący
- Powierzchnia użytkowa587.3 m²
- KondygnacjeParterowy, z poddaszem, z piwnicą
- GarażDwustanowiskowy
- DachWielospadowy
- Kąt nach. dachu48°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Konstrukcja
Technologia tradycyjna, ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian, ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych „POROTHERM”. Strop gęstożebrowy „POROTHERM”o gr. 23 cm.. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.
Rzuty

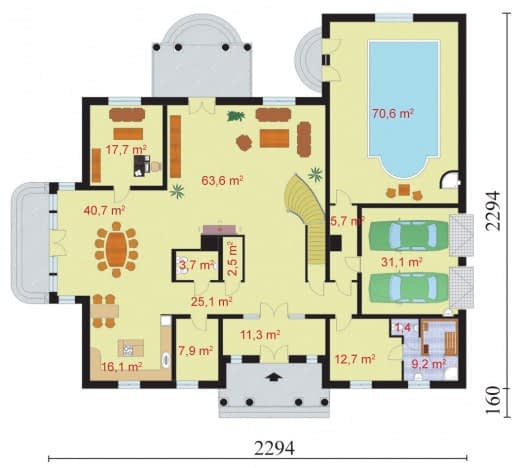

Parter
- Spiżarka7.9
- Kuchnia16.1
- Wiatrołap11.3
- Hall25.1
- Garderoba2.5
- Wc3.7
- Jadalnia40.7
- Gabinet17.7
- Salon63.6
- Rekreacja (basen)70.6
- Komunikacja5.7
- Sauna9.2
- wc1.4
- Rekreacja12.7

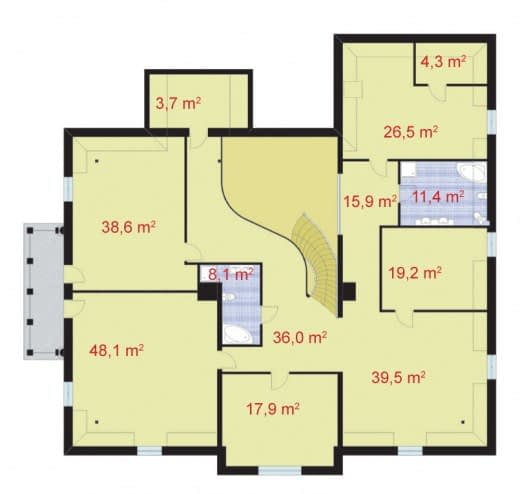

Poddasze
- Komunikacja36
- Łazienka8.1
- Pokój17.9
- Pokój48.1
- Pokój38.6
- Sypialnia26.5
- Garderoba4.3
- Łazienka11.4
- Pokój19.2
- Sala bilardowa39.5
- Korytarz15.9
- Schowek3.7

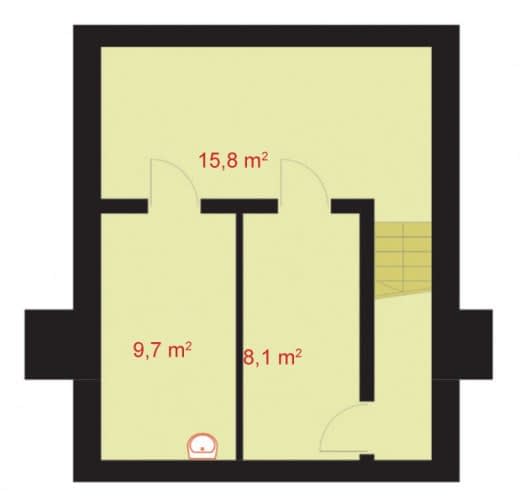

Piwnica
- Piwnica15.8
- Kotłownia9.7
- Piwnica8.1
Dane techniczne
- Powierzchnia użytkowa587.3 m²
- Powierzchnia zabudowy380.3 m²
- Liczba pokoi26
- Kubatura2660 m³
- Wysokość domu9.2 m
- Piwnicatak
- PoddaszeUżytkowe
- Minimalne wymiary działki25.78 x 28.64m
- GarażDwustanowiskowy
- Rodzaj dachuWielospadowy
- Kąt nach. dachu48°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
