Projekt domu Wąski 3

Opis projektu

Wąski 3 to parterowy dom w stylu nowoczesnej stodoły o powierzchni użytkowej 123,72 m², przeznaczony na wąską działkę z wjazdem od południa.

Efektowna bryła

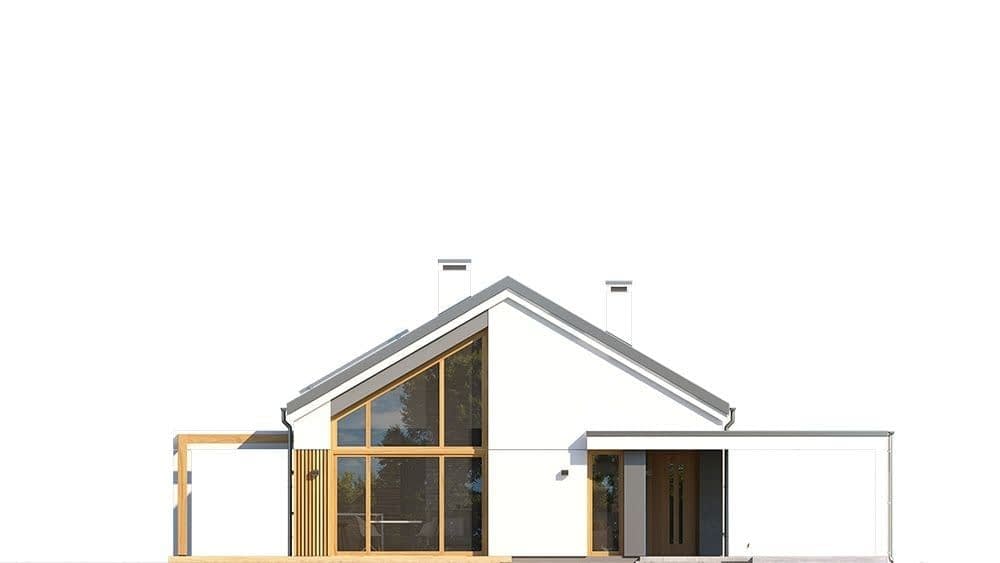

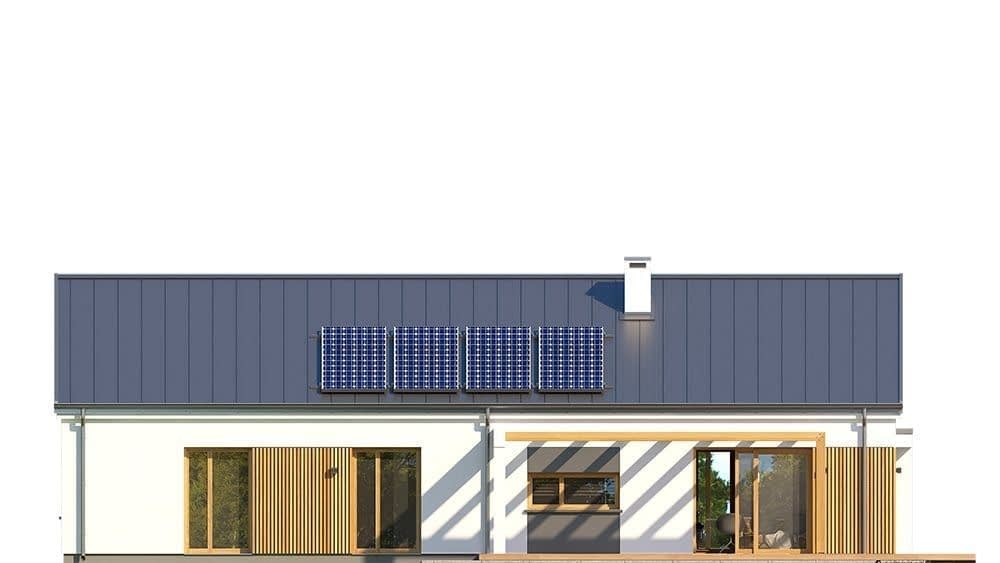

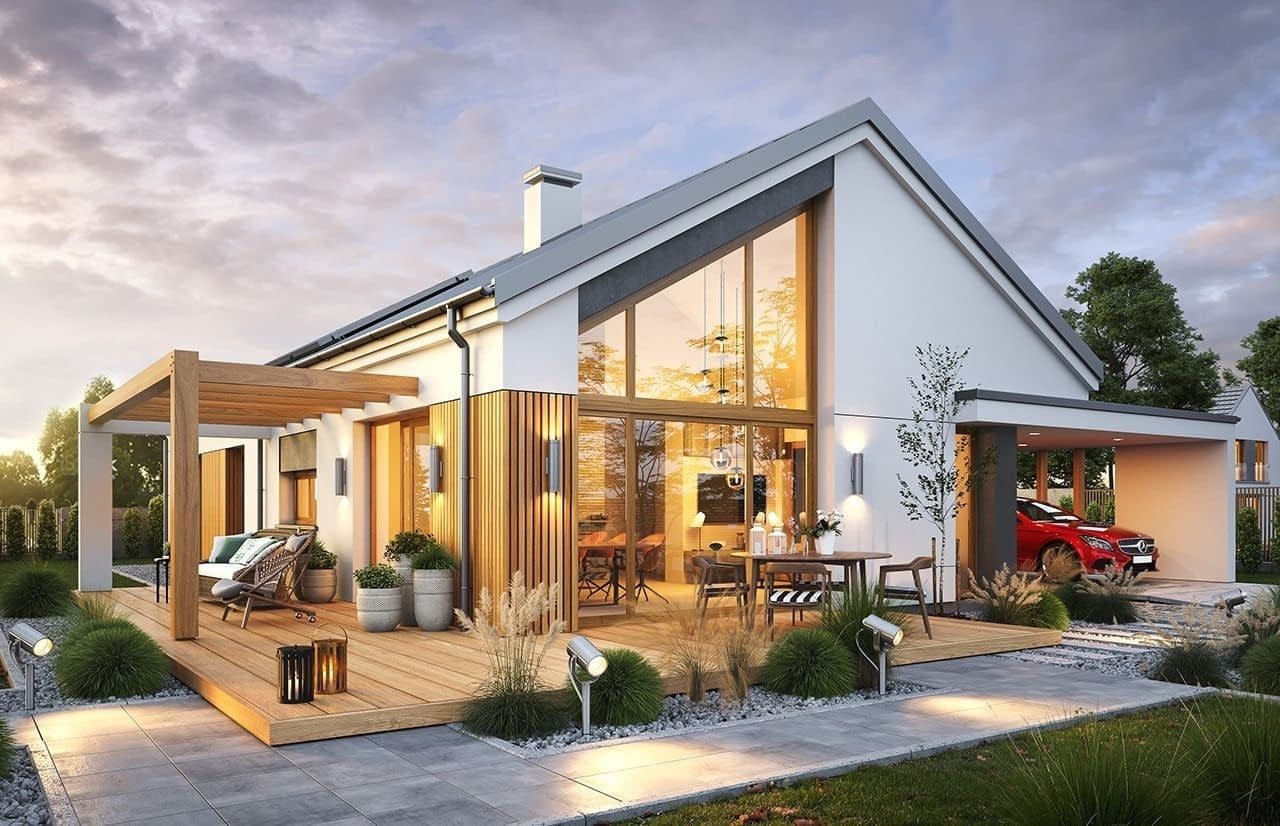

Prostokątna bryła z dachem dwuspadowym bez okapów składa się z prostych form. Ozdobą są płaskie zadaszenie nad wejściem i wiatą, okno salonu o podwójnej wysokości i drewniana pergola nad tarasem.

Funkcja

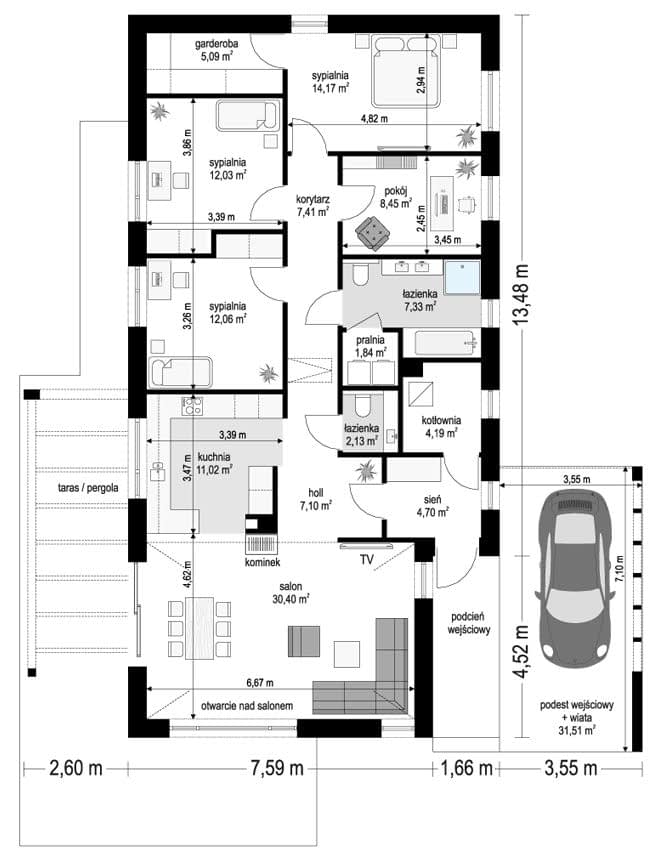

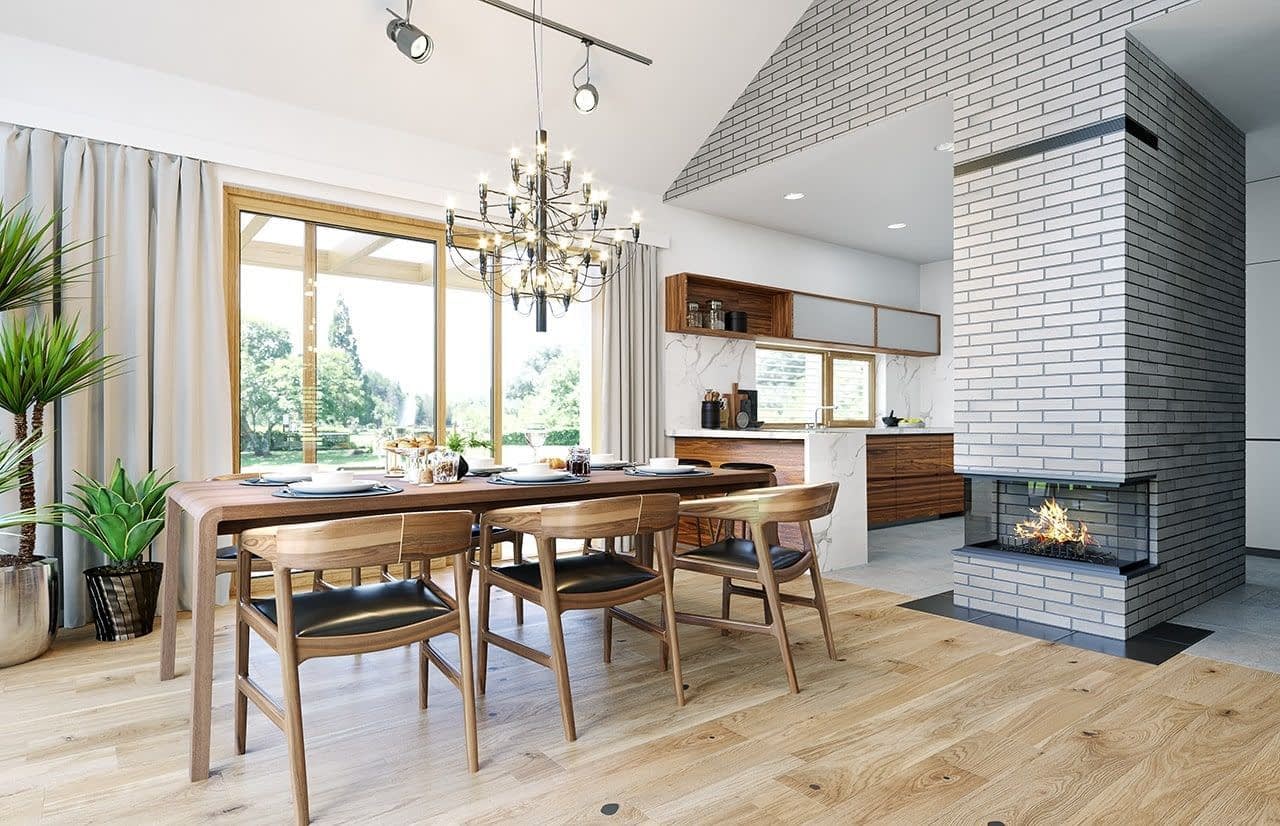

Wejście i część wypoczynkowa są po tej samej, słonecznej stronie, ale zostały od siebie wyraźnie oddzielone. Dom ma 5 pokoi, 2 łazienki i kominek.

• wymiary budynku: 15,40 × 18,35 m

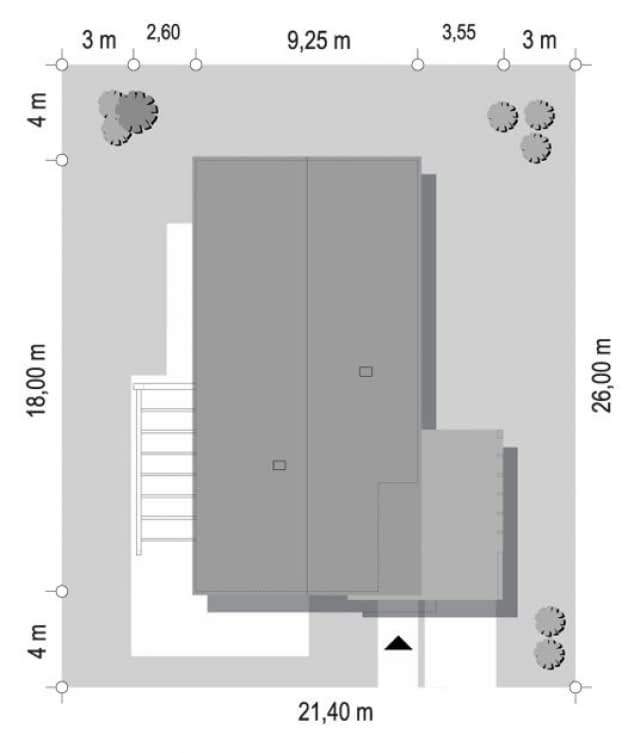

• minimalna działka: 21,40 × 26,00 m
• wysokość: 6,00 m
• kubatura: 725 m³
• bez garażu

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 243 tys. zł, roboty wykończeniowe ok. 357 tys. zł, instalacje ok. 96 tys. zł, a realizacja domu pod klucz ok. 600 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Szukasz nowoczesnej stodoły na trudną działkę? Zamów projekt domu Wąski 3 na wbudowie.pl.

Konstrukcja

Fundamenty: betonowe ławy i ściany fundamentowe z bloczków betonowych

Ściany zewnętrzne: ściany murowane - pustaki gazobetonowe 24 cm + styropian

Strop i konstrukcja dachu: wiązary prefabrykowane drewniane

Elewacje: tynk cienkowarstwowy

Pokrycie dachu: blacha na rąbek

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

• Zmianę obrysu zewnętrznego ścian zewnętrznych.
• Zmianę obrysu wewnętrznego ścian zewnętrznych.
• Zmianę układu ścian wewnętrznych działowych.
• Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
• Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
• Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
• Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
• Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
• Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
• Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
• Likwidację lub dodanie dowolnej ilości:
• lukarn,
• wykuszy,
• podcieni,
• balkonów,
• loggii,
• kolumn,
• pilastrów,
• ganków,
• werand.
• Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
• Zmianę rodzaju pokrycia dachowego.
• Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
