wąsowo mg2

4 999 zł

Projekt domu wąsowo mg2

Autor projektu:DOM-PROJEKT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 999 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa167.54 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu38°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

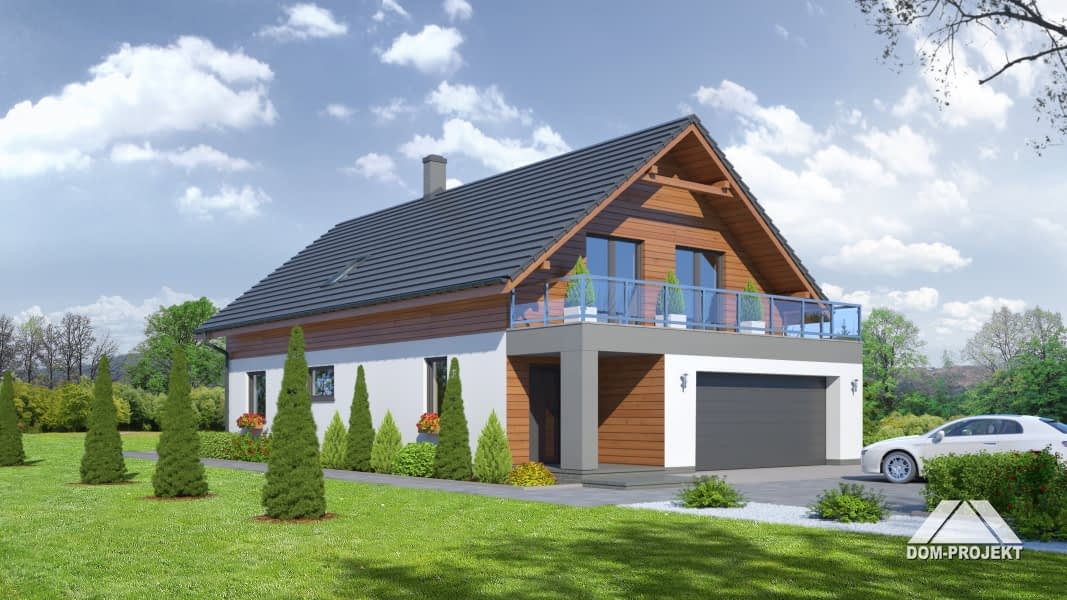

Dom z garażem na dwa samochody. Duży salon z kominkiem, wyjściem na taras i schodami na poddasze, kuchnia, spiżarka, wc z pralką, kotłownia, wiatrołap i garaż. Na poddaszu trzy pokoje, dwie łazienki, schowek i komunikacja. Duży balkon. Zwarta bryła budynku i dach dwuspadowy sprzyjają taniej i szybkiej budowie i niskim kosztom eksploatacji.

Rzuty

Parter

  • 1.1 - wiatrołap9.71 m²
  • 1.2 - komunikacja14.99 m²
  • 1.3 - salon39.46 m²
  • 1.4 - kuchnia10.71 m²
  • 1.5 - spiżarka5.29 m²
  • 1.6 - wc+pralka4.26 m²
  • 1.7 - kotłownia7.42 m²
  • 1.8 - garaż33.78 m²

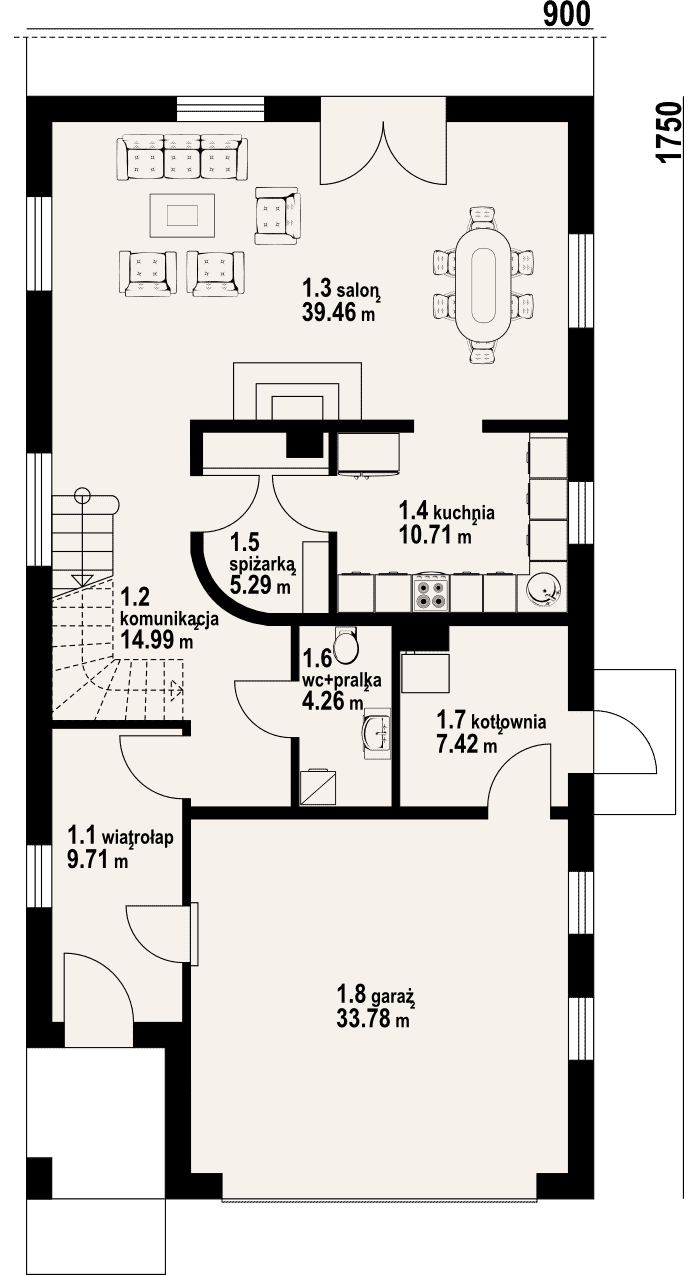

Rzut projektu wąsowo mg2 - Parter

Poddasze

  • 2.1 - komunikacja8.39 m²
  • 2.2 - pokój33.84 m²
  • 2.3 - łazienka5.8 m²
  • 2.4 - łazienka7.6 m²
  • 2.5 - pokój16.39 m²
  • 2.6 - pokój16.39 m²
  • 2.7 - schowek3.25 m²

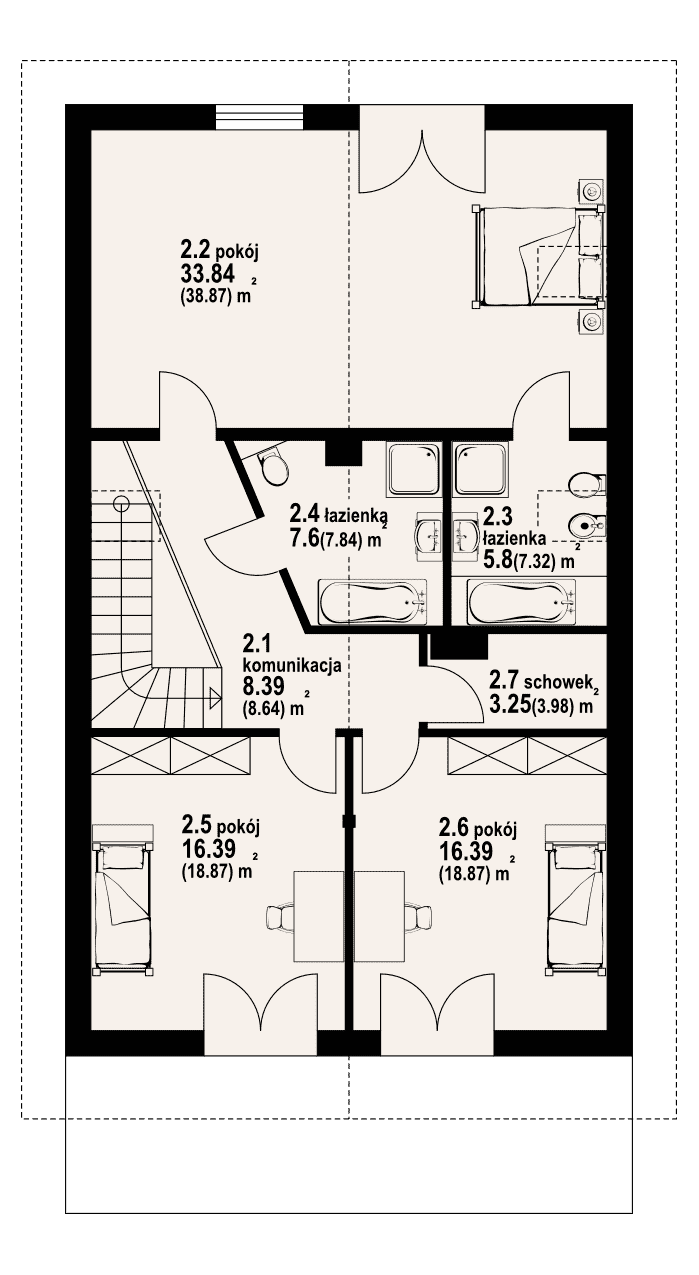

Rzut projektu wąsowo mg2 - Poddasze

Sytuacja

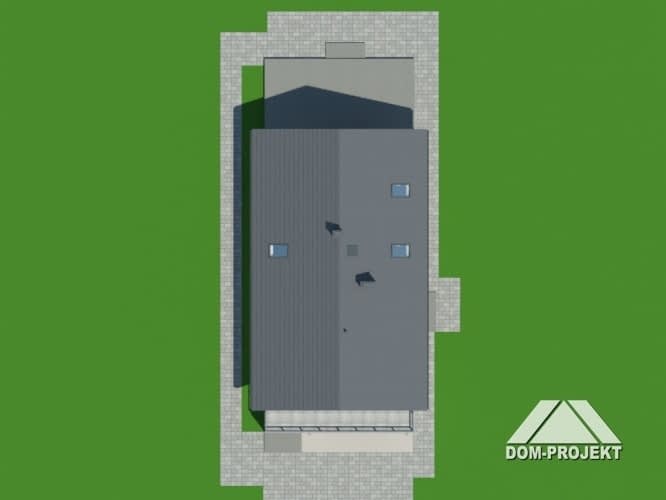

Rzut projektu wąsowo mg2 - Sytuacja

Dane techniczne

  • Powierzchnia użytkowa167.54 m²
  • Powierzchnia netto230.01 m²
  • Powierzchnia zabudowy157.5 m²
  • KominekTak
  • Liczba łazienek2
  • Liczba pokoi4
  • Powierzchnia dachu222 m²
  • Kubatura748 m³
  • Wysokość domu8.32 m
  • Minimalne wymiary działki17 x 25.5m
  • GarażDwustanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu38°

Instalacja grzewcza

  • Instalacja grzewczakomplet instalacji, kocioł na paliwo stałe lub kocioł gazowy

Zawartość projektu

Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).

Część opisowa projektu architektoniczno-budowlanego składa się z:

  • opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.

Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

  • rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),

  • rzutu dachu,

  • przekroi poprzecznych i ewentualnie podłużnych,

  • elewacji,

  • zestawienia stolarki okiennej i drzwiowej.

Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:

  • projekt konstrukcji,

  • projekt instalacji wodno-kanalizacyjnej,

  • projekt instalacji centralnego ogrzewania,

  • projekt instalacji gazowej (jeżeli występuje),

  • projekt instalacji elektrycznej i odgromowej.

Część opisowa projektu technicznego składa się z:

  • opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
  • opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.

Część rysunkowa projektu technicznego składa się między innymi z:

  • rzutu fundamentów,
  • rzutów konstrukcyjnych poszczególnych kondygnacji,
  • rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
  • rzutu więźby dachowej,
  • rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
  • rzutów instalacji wod-kan,
  • rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
  • rzutów instalacji elektrycznej,
  • schematu tablicy TM,
  • rzutu instalacji odgromowej.

Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.

Inne warianty tego projektu

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys budowlany

400 zł

Dodatkowy egzemplarz projektu

400 zł
